Qui troverai tutte le parti e i disegni disponibili di “Makita DHK180”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

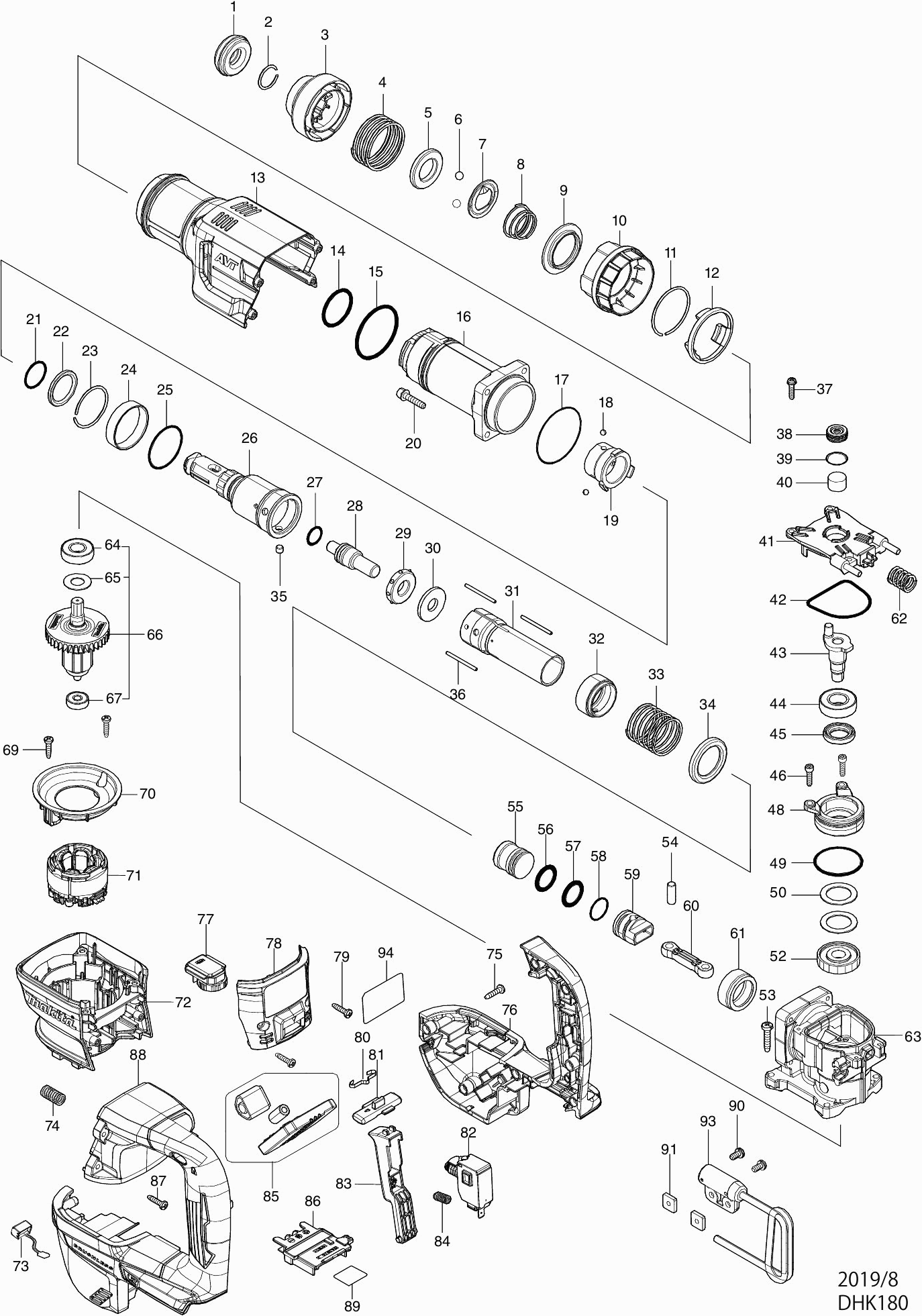

Disegni tecnici di Makita DHK180
Elenco parti di Makita DHK180
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Cappuccio Del Porta Scalpello | ||||
001 | 286283-8 | 1.67 | 2.04 | |
Rondella di bloccaggio 19 | ||||
002 | 233966-1 | 1.39 | 1.70 | |
Cappuccio di blocco scalpello | ||||
003 | 450275-5 | 3.96 | 4.83 | |
Molla di compressione 42 | ||||
004 | 234039-3 | 0.98 | 1.20 | |
Rondella 21 | ||||
005 | 257288-5 | 8.21 | 10.02 | |
Pallina di acciaio 7.0 | ||||
006 | 216022-2 | 0.83 | 1.01 | |
Anello guida | ||||
007 | 345873-7 | 1.99 | 2.43 | |
Molla a compressione 21-29 | ||||
008 | 233916-6 | 0.83 | 1.01 | |
Guida a sfere | ||||
009 | 345874-5 | 5.71 | 6.97 | |
Rondella intercambiabile | ||||
010 | 450274-7 | 3.96 | 4.83 | |
Rondella di bloccaggio 43 | ||||
011 | 231985-1 | 1.02 | 1.24 | |
Anello DHK180 | ||||
012 | 459752-4 | 2.71 | 3.31 | |
Coperchio della custodia del motore DHK180 | ||||
013 | 459748-5 | 19.23 | 23.46 | |
O-anello 31 | ||||
014 | 213465-9 | 0.83 | 1.01 | |
Anello O 47 | ||||
015 | 213617-2 | 0.98 | 1.20 | |
Carcassa del cilindro DHK180 A | ||||
016 | 319988-6 | 25.36 | 30.94 | |
Anello O 48 | ||||
017 | 213606-7 | 1.67 | 2.04 | |
Pallina di acciaio 4.8 | ||||
018 | 216002-8 | 0.83 | 1.01 | |
Anello (Rondella) 25 | ||||
019 | 331796-5 | 9.24 | 11.27 | |
Nessuna informazione disponibile, non ordinabile | ||||
020 | 922243-3 | |||
Anello O 22,4 | ||||
021 | 213008-7 | 0.98 | 1.20 | |
Anello in uretano 26 | ||||
022 | 262142-0 | 1.67 | 2.04 | |
Anello di bloccaggio 37 | ||||
023 | 233956-4 | 0.83 | 1.01 | |
Rondella 39 Hk1820 A | ||||
024 | 257296-6 | 13.82 | 16.86 | |
Anello O 35 | ||||
025 | 213142-3 | 0.83 | 1.01 | |
Porta scalpello | ||||
026 | 324837-4 | 146.44 | 178.66 | |
O-ring 12 | ||||
027 | 213128-7 | 0.83 | 1.01 | |
Perno di percussione | ||||
028 | 324844-7 | 5.71 | 6.97 | |
Anello di gomma 13mm | ||||
029 | 424065-2 | 7.22 | 8.81 | |
Rondella 12 | ||||
030 | 267363-9 | 6.70 | 8.17 | |
Cilindro DHK180 | ||||
031 | 326814-2 | 72.58 | 88.55 | |
Rondella 29mm DHK180 | ||||
032 | 326813-4 | 13.82 | 16.86 | |
Molla a compressione 32 | ||||
033 | 234041-6 | 1.20 | 1.46 | |
Rondella 29 | ||||
034 | 345872-9 | 2.48 | 3.03 | |
Perno 6 | ||||
035 | 268226-2 | 1.26 | 1.54 | |
Asta 3 | ||||
036 | 256862-6 | 1.18 | 1.44 | |
Vite 4X18 | ||||
037 | 911133-5 | 0.83 | 1.01 | |
Cappuccio del filtro | ||||
038 | 419988-7 | 0.83 | 1.01 | |
Anello O 16 | ||||
039 | 213218-6 | 0.83 | 1.01 | |
Filtro | ||||
040 | 443129-3 | 0.83 | 1.01 | |
Cappuccio del cilindro DHK180 | ||||
041 | 459746-9 | 8.21 | 10.02 | |
Rondella | ||||
042 | 424067-8 | 0.83 | 1.01 | |
Albero Motore | ||||
043 | 324845-5 | 10.99 | 13.41 | |
Cuscinetto a sfere 6002llu | ||||
044 | 211232-6 | 7.22 | 8.81 | |
Anello di tenuta 15 | ||||
045 | 213219-4 | 3.12 | 3.81 | |
Bullone esagonale 4x16 | ||||
046 | 266437-3 | 0.83 | 1.01 | |
Alloggiamento del cuscinetto | ||||
048 | 318202-7 | 3.44 | 4.20 | |
Anello O 39 | ||||
049 | 213513-4 | 0.83 | 1.01 | |
Rondella 22 | ||||
050 | 267126-3 | 0.98 | 1.20 | |
INGRANAGGIO | ||||
052 | 226675-9 | 12.80 | 15.62 | |
Vite a tappo 5X25 | ||||
053 | 266041-8 | 0.83 | 1.01 | |
Spina 7 | ||||
054 | 256087-2 | 0.83 | 1.01 | |
Martello pneumatico | ||||
055 | 324847-1 | 7.57 | 9.24 | |
Anello O 20 | ||||
056 | 213283-5 | 1.67 | 2.04 | |
Anello O 20 | ||||
057 | 213283-5 | 1.67 | 2.04 | |
Anello O 18 | ||||
058 | 213262-3 | 0.98 | 1.20 | |
PISTONE | ||||
059 | 450298-3 | 4.14 | 5.05 | |
ASTA CONICA | ||||
060 | 450278-9 | 2.10 | 2.56 | |
Bus 29 | ||||
061 | 331797-3 | 3.97 | 4.84 | |
Molla a compressione 12mm DHK180 | ||||
062 | 232560-6 | 0.83 | 1.01 | |
Carter del manovella | ||||
063 | 158523-3 | 55.67 | 67.92 | |
Anello O 28 | ||||
063C10 | 213415-4 | 0.83 | 1.01 | |
Cuscinetto a sfere 6001dw | ||||
064 | 211131-2 | 9.24 | 11.27 | |
Rondella 12 | ||||
065 | 253748-5 | 0.83 | 1.01 | |
Indotto 18v DHK180 | ||||
066 | 519589-2 | 41.77 | 50.96 | |
Cuscinetto a sfere 626zz | ||||
067 | 210143-2 | 2.71 | 3.31 | |
Vite di rubinetto 4x18 | ||||
069 | 265A48-7 | 0.83 | 1.01 | |
Piastra intermedia DHK180 | ||||
070 | 459749-3 | 3.12 | 3.81 | |
Campo 18v DHK180 | ||||
071 | 629451-4 | 59.31 | 72.36 | |
Nessuna informazione disponibile, non ordinabile | ||||
071-1 | 629B71-6 | |||
Alloggiamento motore DHK180 | ||||
072 | 459747-7 | 17.40 | 21.23 | |
Circuito LED DHR680 | ||||
073 | 620936-3 | 8.21 | 10.02 | |
Molla di compressione 8 | ||||
074 | 232411-3 | 0.83 | 1.01 | |
Vite di rubinetto 4x18 | ||||
075 | 265A48-7 | 0.83 | 1.01 | |
Alloggiamento DHK180 | ||||
076 | 183N36-9 | 36.08 | 44.02 | |
Penna di gomma 6 | ||||
076C10 | 263005-3 | 0.83 | 1.01 | |
Circuito DHR400 | ||||
077 | 620796-3 | 15.60 | 19.03 | |
Coperchio della custodia del motore DHK180 | ||||
078 | 140M96-8 | 5.71 | 6.97 | |
Vite di rubinetto 4x18 | ||||
079 | 265A48-7 | 0.83 | 1.01 | |
Molla a Balia | ||||
080 | 232152-1 | 1.39 | 1.70 | |
Pulsante di sblocco DHK180 | ||||
081 | 459751-6 | 2.71 | 3.31 | |
Interruttore C3JW-6B-PA | ||||
082 | 651399-2 | 19.23 | 23.46 | |
Pulsante di commutazione DHK180 | ||||
083 | 459750-8 | 2.36 | 2.88 | |
Molla a compressione 5mm DHK180 | ||||
084 | 232561-4 | 0.83 | 1.01 | |
Controller DHK180 | ||||
085 | 620C18-9 | 87.86 | 107.19 | |
Unità di connessione | ||||
086 | 643874-2 | 3.54 | 4.32 | |
Vite di rubinetto 4x18 | ||||
087 | 265A48-7 | 0.83 | 1.01 | |
Alloggiamento DHK180 | ||||
088 | 183N36-9 | 36.08 | 44.02 | |
Penna di gomma 6 | ||||
088C10 | 263005-3 | 0.83 | 1.01 | |
Etichetta del numero di serie DHK180 | ||||
089 | 856L09-0 | 2.71 | 3.31 | |
Vite 5x12 | ||||
090 | 911211-1 | 0.83 | 1.01 | |
Dado quadrato M5 | ||||
091 | 264002-2 | 0.83 | 1.01 | |
Gancio da trasporto | ||||
093 | 127344-4 | 9.00 | 10.98 | |
Targa del nome DHK180 | ||||
094 | 856L02-4 | 3.12 | 3.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
095 | 620L06-0 | |||
Draadboom DDA460 | ||||
096 | 638A31-1 | 5.40 | 6.59 | |
Met.schr M2x6mm | ||||
097 | 652119-7 | 0.83 | 1.01 |
