Qui troverai tutte le parti e i disegni disponibili di “Makita DGA901”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

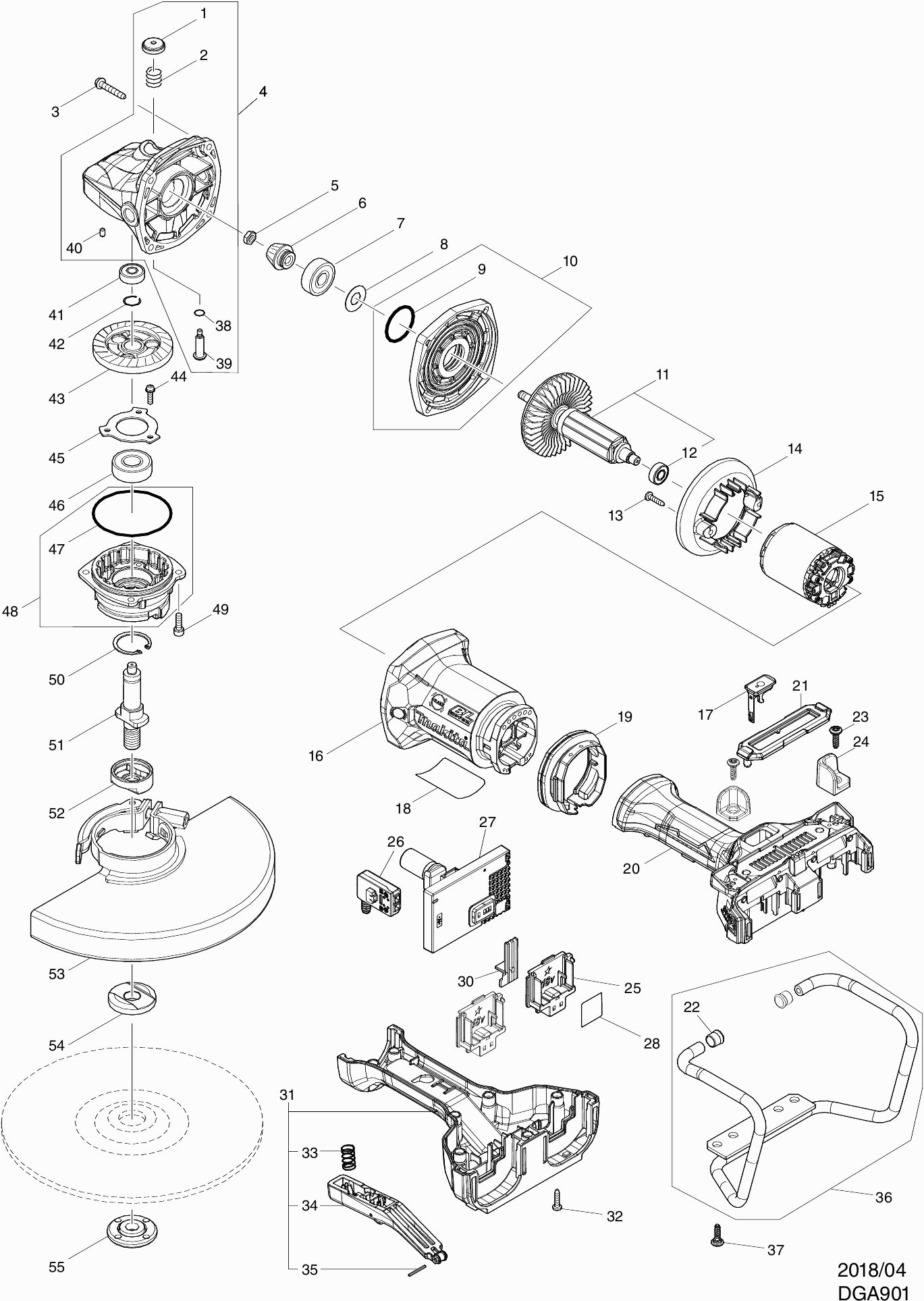

Disegni tecnici di Makita DGA901
Elenco parti di Makita DGA901
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pulsante AGC 18 | ||||
| 001 | 451485-7 | 0.83 | 1.01 | |
| Molla a compressione 12 | ||||
| 002 | 233089-5 | 0.83 | 1.01 | |
| Vite auto-filettante Pt 5x30 | ||||
| 003 | 266173-1 | 0.83 | 1.01 | |
| Cassa del ingranaggio Ga700D | ||||
| 004 | 135918-7 | 17.40 | 21.23 | |
| Dado M7 | ||||
| 005 | 264010-3 | 0.83 | 1.01 | |
| Ingranaggio 10b | ||||
| 006 | 227563-3 | 3.97 | 4.84 | |
| Cuscinetto a sfere 6201llu | ||||
| 007 | 211137-0 | 5.06 | 6.17 | |
| Rondella 12 | ||||
| 008 | 253759-0 | 0.83 | 1.01 | |
| Anello O 32 | ||||
| 009 | 213459-4 | 0.98 | 1.20 | |
| Coperchio del case dell'ingranaggio Ga700D | ||||
| 010 | 135916-1 | 6.41 | 7.82 | |
| Indotto Dga900 | ||||
| 011 | 519436-7 | 35.87 | 43.76 | |
| Cuscinetto a sfere 698Ddw | ||||
| 012 | 211166-3 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013 | 266326-2 | |||
| Piastra Intermedia Dga700 | ||||
| 014 | 457618-2 | 1.20 | 1.46 | |
| Campo 18V DGA701Z | ||||
| 015 | 629376-2 | 41.77 | 50.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 015-1 | 629B80-5 | |||
| Casa del motore Dga900 | ||||
| 016 | 457615-8 | 9.24 | 11.27 | |
| Cappuccio di copertura DGA701 | ||||
| 017 | 140F99-0 | 2.36 | 2.88 | |
| Anello O 16 | ||||
| 017C10 | 213218-6 | 0.83 | 1.01 | |
| Etichetta DGA701 | ||||
| 017C20 | 818H07-8 | 2.71 | 3.31 | |
| Targhetta DGA901 | ||||
| 018 | 854U99-1 | 2.71 | 3.31 | |
| Gomma Anti Vibrazione Dga700 | ||||
| 019 | 457619-0 | 2.38 | 2.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 020 | 136022-5 | |||
| Penna di gomma 6 | ||||
| 020C10 | 263005-3 | 0.83 | 1.01 | |
| Coperchio Antipolvere Dga700 | ||||
| 021 | 457620-5 | 3.12 | 3.81 | |
| Coperchio, -Chiusura Dga700 | ||||
| 022 | 422230-7 | 0.83 | 1.01 | |
| Vite autosfilettante 5X18mm Dga900 | ||||
| 023 | 251587-7 | 0.83 | 1.01 | |
| Cappuccio protettivo Dga900 | ||||
| 024 | 327048-0 | 2.38 | 2.90 | |
| Unità di connessione (3 contatti) | ||||
| 025 | 644809-6 | 3.96 | 4.83 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 026 | 651083-9 | 19.29 | 23.53 | |
| Controller DGA701/901 | ||||
| 027 | 620987-6 | 169.36 | 206.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027-1 | 620L83-2 | |||
| Etichetta indicatrice DGA701/901 | ||||
| 027C10 | 801H41-5 | 2.71 | 3.31 | |
| Etichetta numero di serie DGA901 | ||||
| 028 | 854V05-2 | 2.71 | 3.31 | |
| Lente Dga700 | ||||
| 030 | 457621-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 136022-5 | |||
| Penna di gomma 6 | ||||
| 031C10 | 263005-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 032 | 265999-8 | |||
| Molla di compressione 11 | ||||
| 033 | 234357-9 | 0.83 | 1.01 | |
| Leva interruttore Dga700 | ||||
| 034 | 144584-9 | 4.45 | 5.43 | |
| Spina elastica 2-20 | ||||
| 035 | 951019-1 | 0.83 | 1.01 | |
| Staffa di protezione GA700 P | ||||
| 036 | 135919-5 | 17.40 | 21.23 | |
| Vite autosfilettante 5X18mm Dga900 | ||||
| 037 | 251587-7 | 0.83 | 1.01 | |
| Anello O 7 | ||||
| 038 | 213026-5 | 0.83 | 1.01 | |
| Spina del colletto 11 | ||||
| 039 | 256516-5 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 040 | 263002-9 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 041 | 210046-0 | 0.83 | 1.01 | |
| Rondella di bloccaggio 13 | ||||
| 042 | 233925-5 | 0.83 | 1.01 | |
| Ingrenaggio 49 | ||||
| 043 | 227561-7 | 10.50 | 12.81 | |
| Vite 4x16 A | ||||
| 044 | 911526-6 | 0.83 | 1.01 | |
| Blocco del cuscinetto | ||||
| 045 | 285851-4 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6202llb | ||||
| 046 | 211228-7 | 7.22 | 8.81 | |
| Anello O 67 | ||||
| 047 | 213720-9 | 1.67 | 2.04 | |
| Cuscinetto Ga700D | ||||
| 048 | 135917-9 | 7.21 | 8.80 | |
| Vite a brugola 5x16 | ||||
| 049 | 922221-3 | 0.83 | 1.01 | |
| Anello di bloccaggio r-32 | ||||
| 050 | 962151-6 | 0.83 | 1.01 | |
| Asse Dga900 | ||||
| 051 | 326963-5 | 5.70 | 6.95 | |
| Anello guida Dga900/700 | ||||
| 052 | 310800-3 | 12.22 | 14.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 122847-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 054 | 224447-6 | |||
| Sluitmoer haakse slijper | ||||
| 055 | 224485-8 | 2.00 | 2.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 620L22-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 638A37-9 | |||
| Met.schr M2x6mm | ||||
| 058 | 652119-7 | 0.83 | 1.01 | |
