Qui troverai tutte le parti e i disegni disponibili di “Makita DGA511”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

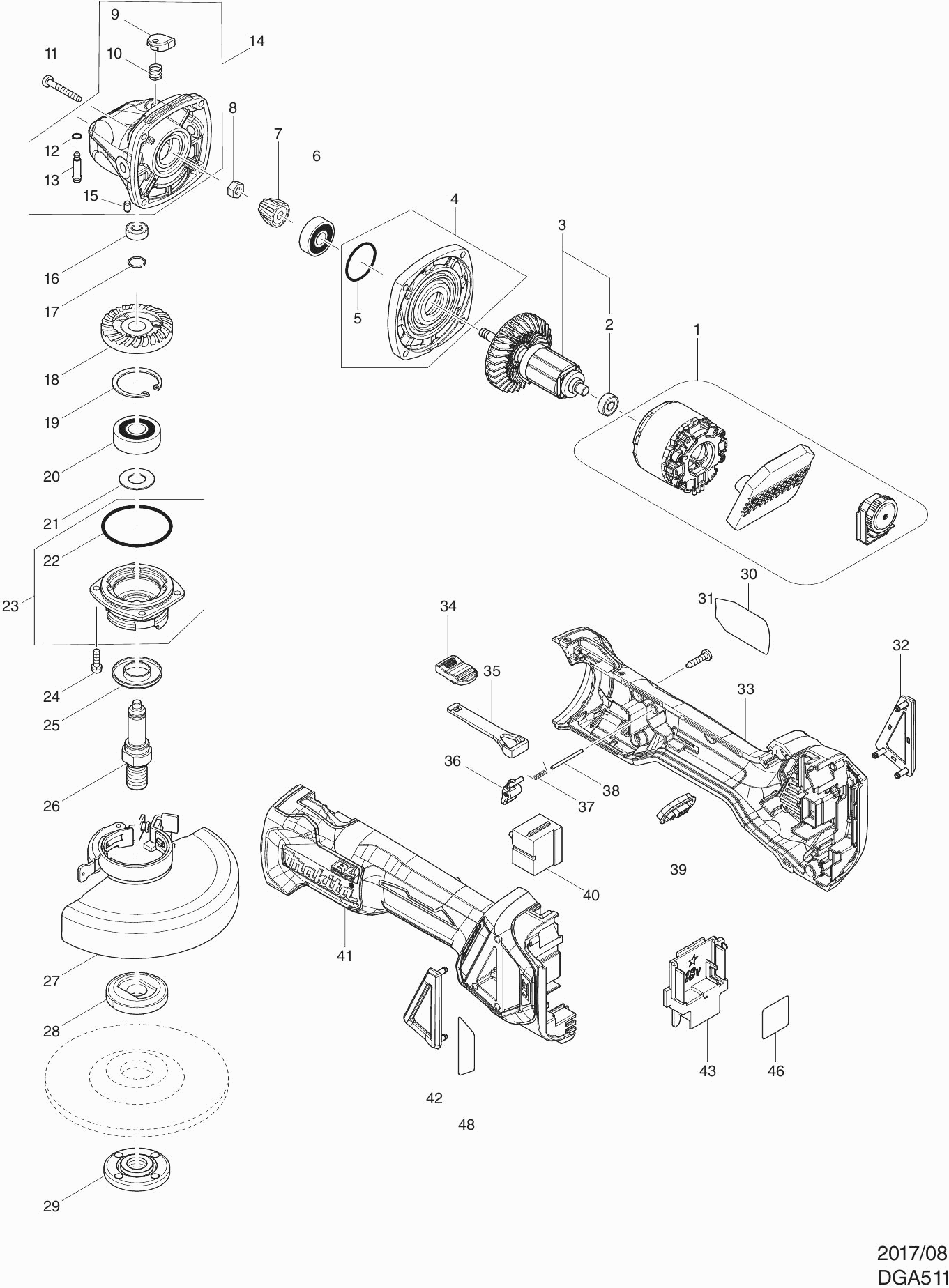

Disegni tecnici di Makita DGA511
Elenco parti di Makita DGA511
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 001 | 629296-0 | |||
| Cuscinetto a sfera 607Llb A | ||||
| 002 | 210169-4 | 1.39 | 1.70 | |
| Indotto 18V Dga504/5/6 A | ||||
| 003 | 510329-1 | 30.70 | 37.45 | |
| Coperchio del carter del ingranaggio Dga | ||||
| 004 | 135930-7 | 5.06 | 6.17 | |
| Anello-O 26 | ||||
| 005 | 213407-3 | 1.18 | 1.44 | |
| Cuscinetto a sfere 629llb | ||||
| 006 | 210042-8 | 2.36 | 2.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 227541-3 | |||
| Dado M6 | ||||
| 008 | 252186-8 | 0.83 | 1.01 | |
| Cappuccio del perno di blocco | ||||
| 009 | 417771-6 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 010 | 233376-2 | 0.93 | 1.13 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 011 | 265B70-0 | 0.83 | 1.01 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 011-1 | 265B70-0 | 0.83 | 1.01 | |
| Anello O 4 | ||||
| 012 | 213032-0 | 0.83 | 1.01 | |
| Spina a collare 4mm | ||||
| 013 | 256546-6 | 0.83 | 1.01 | |
| Unità di ingranaggio DGA | ||||
| 014 | 135929-2 | 11.84 | 14.44 | |
| Spillo in Gomma 4 | ||||
| 015 | 263002-9 | 0.83 | 1.01 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 016 | 210026-6 | 1.99 | 2.43 | |
| Rondella 11 Ga4530 | ||||
| 017 | 233950-6 | 0.83 | 1.01 | |
| Ingranaggio 37 DGA505 A | ||||
| 018 | 226862-0 | 5.06 | 6.17 | |
| Anello di bloccaggio r-32 | ||||
| 019 | 962151-6 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 020 | 211129-9 | 7.22 | 8.81 | |
| Rondella 12 | ||||
| 021 | 267113-2 | 0.83 | 1.01 | |
| O-Anello 45 | ||||
| 022 | 213622-9 | 0.83 | 1.01 | |
| Alloggiamento del cuscinetto completo Dga512 | ||||
| 023 | 135928-4 | 3.12 | 3.81 | |
| Vite 4x14 | ||||
| 024 | 911121-2 | 0.83 | 1.01 | |
| Anello intermedio | ||||
| 025 | 345464-4 | 0.83 | 1.01 | |
| Albero Ga4530 | ||||
| 026 | 324954-0 | 3.12 | 3.81 | |
| Non più disponibile, nessuna sostituzione | ||||
| 027 | 123145-8 | |||
| Anello O 4 | ||||
| 027C10 | 213009-5 | 0.83 | 1.01 | |
| Vite 5x16 | ||||
| 027C20 | 265180-1 | 0.83 | 1.01 | |
| Binnenflens haakse slijper en sleuvenzaag | ||||
| 028 | 224415-9 | 4.00 | 4.88 | |
| Sluitmoer haakse slijper | ||||
| 029 | 224554-5 | 4.00 | 4.88 | |
| Targa identificativa DGA511 | ||||
| 030 | 853X56-4 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 031-1 | 265B67-9 | 0.83 | 1.01 | |
| Cappuccio antipolvere "r" | ||||
| 032 | 455450-8 | 3.54 | 4.32 | |
| Custodia del motore DGA511 | ||||
| 033 | 183H82-6 | 12.22 | 14.91 | |
| Penna di gomma 6 | ||||
| 033C10 | 263005-3 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 034 | 455447-7 | 0.83 | 1.01 | |
| Asta del cambio | ||||
| 035 | 455446-9 | 0.83 | 1.01 | |
| Leva di Controllo | ||||
| 036 | 455448-5 | 0.83 | 1.01 | |
| Molla di torsione 2 | ||||
| 037 | 231679-8 | 0.83 | 1.01 | |
| Spinotto 2mm | ||||
| 038 | 268330-7 | 0.83 | 1.01 | |
| Pannello indicatore | ||||
| 039 | 142901-7 | 1.39 | 1.70 | |
| Interruttore GA5050 A | ||||
| 040 | 651396-8 | 10.50 | 12.81 | |
| Custodia del motore DGA511 | ||||
| 041 | 183H82-6 | 12.22 | 14.91 | |
| Penna di gomma 6 | ||||
| 041C10 | 263005-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 455449-3 | |||
| Unità di connessione | ||||
| 043 | 643874-2 | 3.54 | 4.32 | |
| Etichetta del numero di serie DGA511 | ||||
| 046 | 853X59-8 | 0.83 | 1.01 | |
| Etichetta indicatore Dga512 | ||||
| 048 | 816D93-9 | 2.71 | 3.31 | |
