Qui troverai tutte le parti e i disegni disponibili di “Makita DGA506”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

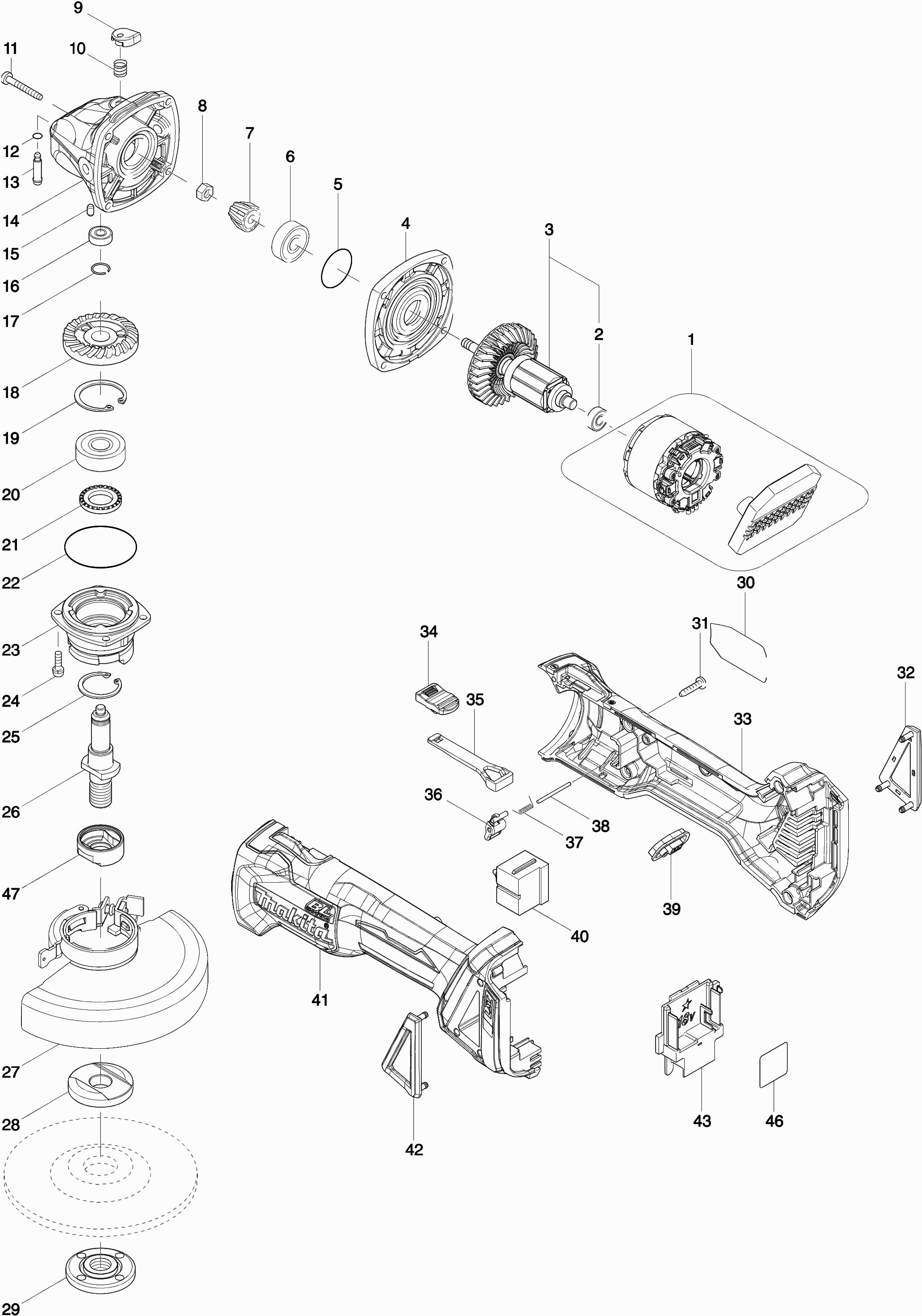

Disegni tecnici di Makita DGA506
Elenco parti di Makita DGA506
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 001 | 629B61-9 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 001-1 | 629B61-9 | |||
| Cuscinetto a sfera 607Llb A | ||||
| 002 | 210169-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 519378-5 | |||
| Coperchio interno | ||||
| 004 | 319214-3 | 6.00 | 7.32 | |
| Anello-O 26 | ||||
| 005 | 213407-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 629llb | ||||
| 006 | 210042-8 | 2.40 | 2.93 | |
| Ingranaggio 10 9554NB/DGA505 A | ||||
| 007 | 226861-2 | 2.40 | 2.93 | |
| Dado M6 | ||||
| 008 | 252186-8 | 1.00 | 1.22 | |
| Cappuccio del perno di blocco | ||||
| 009 | 417771-6 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 010 | 233376-2 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 011 | 265B70-0 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 011-1 | 265B70-0 | 1.00 | 1.22 | |
| Anello O 4 | ||||
| 012 | 213032-0 | 1.00 | 1.22 | |
| Spina a collare 4mm | ||||
| 013 | 256546-6 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 014 | 319213-5 | 11.00 | 13.42 | |
| Spillo in Gomma 4 | ||||
| 015 | 263002-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 016 | 210026-6 | 2.40 | 2.93 | |
| Rondella 11 Ga4530 | ||||
| 017 | 233950-6 | 1.00 | 1.22 | |
| Ingranaggio 37 DGA505 A | ||||
| 018 | 226862-0 | 6.00 | 7.32 | |
| Anello di bloccaggio r-32 | ||||
| 019 | 962151-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 020 | 211129-9 | 8.40 | 10.25 | |
| Rondella di trattenimento della molla Dga506 | ||||
| 021 | 262153-5 | 1.20 | 1.46 | |
| O-Anello 45 | ||||
| 022 | 213622-9 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 023 | 319399-5 | 6.00 | 7.32 | |
| Vite 4x14 | ||||
| 024 | 911121-2 | 1.00 | 1.22 | |
| Anello di blocco R-26 A | ||||
| 025 | 962105-3 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 026 | 326672-6 | 9.60 | 11.71 | |
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 027 | 141P36-7 | 7.00 | 8.54 | |
| Anello O 4 | ||||
| 027A | 213009-5 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 027B | 265180-1 | 1.00 | 1.22 | |
| Flangia interna | ||||
| 028 | 224447-6 | 4.90 | 5.98 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 029 | 224554-5 | 3.00 | 3.66 | |
| Targhetta Dga506 | ||||
| 030 | 851Y86-5 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 031 | 265B67-9 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 031-1 | 265B67-9 | 1.00 | 1.22 | |
| Cappuccio antipolvere "r" | ||||
| 032 | 455450-8 | 3.60 | 4.39 | |
| Set Alloggiamento del Motore | ||||
| 033 | 187998-9 | 12.22 | 14.91 | |
| Penna di gomma 6 | ||||
| 033A | 263005-3 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 034 | 455447-7 | 1.00 | 1.22 | |
| Asta del cambio | ||||
| 035 | 455446-9 | 1.00 | 1.22 | |
| Leva di Controllo | ||||
| 036 | 455448-5 | 1.00 | 1.22 | |
| Molla di torsione 2 | ||||
| 037 | 231679-8 | 1.00 | 1.22 | |
| Spinotto 2mm | ||||
| 038 | 268330-7 | 1.00 | 1.22 | |
| Pannello indicatore | ||||
| 039 | 142901-7 | 2.40 | 2.93 | |
| Interruttore GA5050 A | ||||
| 040 | 651396-8 | 10.80 | 13.18 | |
| Set Alloggiamento del Motore | ||||
| 041 | 187998-9 | 12.22 | 14.91 | |
| Penna di gomma 6 | ||||
| 041A | 263005-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 455449-3 | |||
| Unità di connessione Bcl182D(3 Cont) A | ||||
| 043 | 643523-1 | 6.00 | 7.32 | |
| Unità di connessione DTD153 3cont | ||||
| 043 | 643860-3 | 4.80 | 5.86 | |
| Etichetta del numero di serie Dga506 | ||||
| 046 | 851Y94-6 | 2.40 | 2.93 | |
| Porta anello di guida | ||||
| 047 | 310514-4 | 8.40 | 10.25 | |
