Qui troverai tutte le parti e i disegni disponibili di “Makita DFS250”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

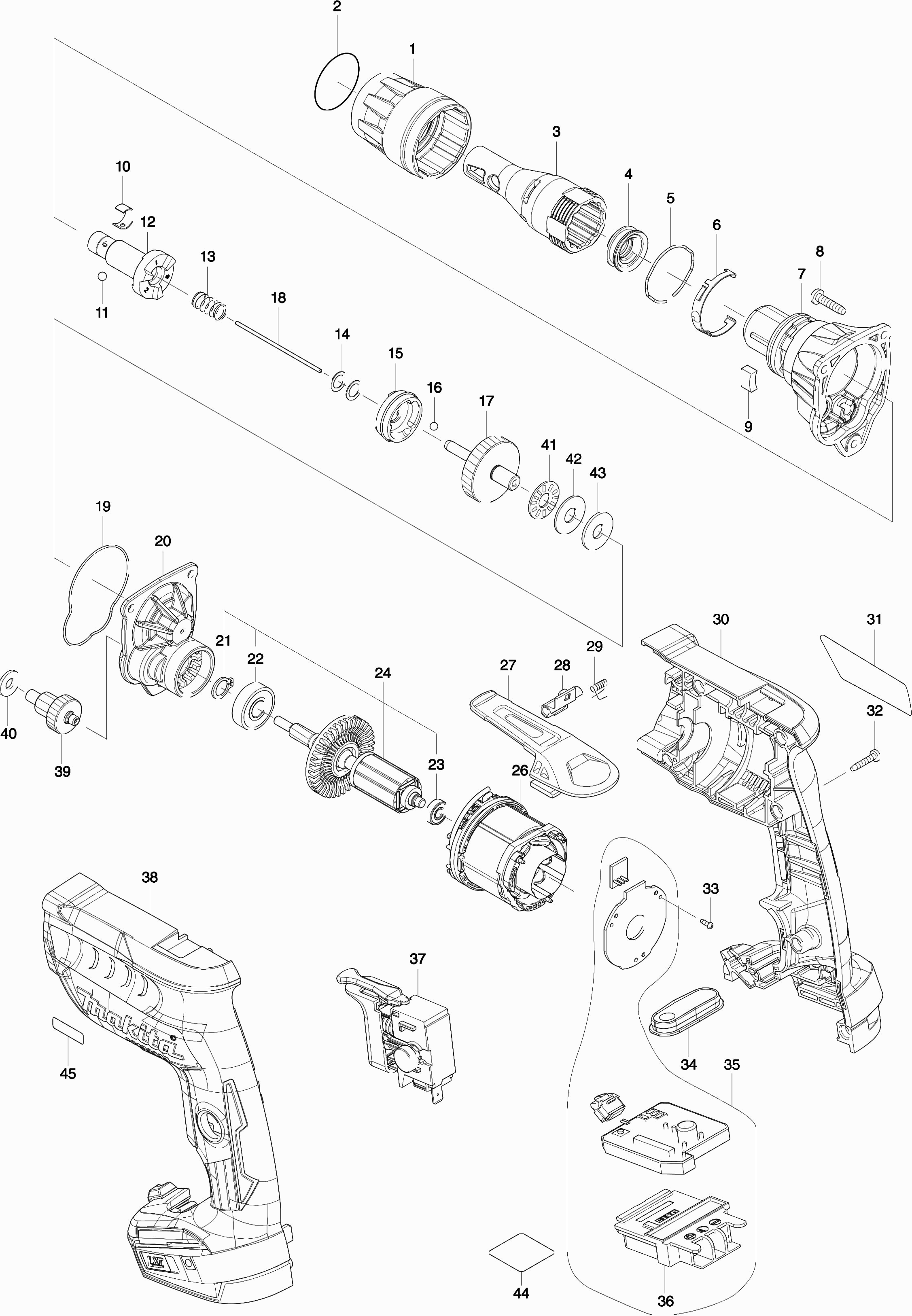

Disegni tecnici di Makita DFS250
Elenco parti di Makita DFS250
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Anello di bloccaggio | ||||
001 | 455591-0 | 3.12 | 3.81 | |
Anello 30, Guarnizione | ||||
002 | 424235-3 | 0.83 | 1.01 | |
Pezzo di naso S | ||||
003 | 158875-2 | 6.38 | 7.78 | |
Anello di polvere | ||||
004 | 424665-8 | 0.83 | 1.01 | |
Anello di bloccaggio 30mm | ||||
005 | 234348-0 | 0.83 | 1.01 | |
Molla a Balia | ||||
006 | 232245-4 | 5.71 | 6.97 | |
Custodia del ingranaggio | ||||
007 | 144156-0 | 30.69 | 37.44 | |
Anello di tenuta 12 | ||||
007A | 213796-6 | 2.71 | 3.31 | |
Vite di rubinetto 4x18 | ||||
008 | 265A48-7 | 0.83 | 1.01 | |
Anello di gomma (1) | ||||
009 | 423413-2 | 0.98 | 1.20 | |
Molla a Balia | ||||
010 | 232050-9 | 0.83 | 1.01 | |
Pallina di acciaio 3.5 | ||||
011 | 216040-0 | 0.83 | 1.01 | |
BARRA TOMMY | ||||
012 | 144159-4 | 25.36 | 30.94 | |
Molla di compressione 8 | ||||
013 | 234121-8 | 0.83 | 1.01 | |
Rondella 8 | ||||
014 | 267202-3 | 0.83 | 1.01 | |
Piastra di frizione 125s | ||||
015 | 223181-5 | 11.82 | 14.42 | |
Palla di acciaio 4 | ||||
016 | 216008-6 | 0.83 | 1.01 | |
Ingranaggio completo Dfs250 A | ||||
017 | 144703-7 | 19.29 | 23.53 | |
BARRA TOMMY | ||||
018 | 256342-2 | 0.83 | 1.01 | |
Anello di tenuta | ||||
019 | 424928-2 | 0.83 | 1.01 | |
Coperchio interno | ||||
020 | 144161-7 | 15.65 | 19.09 | |
Cuscinetto a sfere 685Zz | ||||
020A | 210003-8 | 5.71 | 6.97 | |
Anello di bloccaggio S-9 | ||||
021 | 961005-4 | 0.83 | 1.01 | |
Cuscinetto a sfere 609llu | ||||
022 | 210060-6 | 4.45 | 5.43 | |
Cuscinetto a sfere 609ddw | ||||
023 | 210039-7 | 3.11 | 3.79 | |
Nessuna informazione disponibile, non ordinabile | ||||
024 | 519424-4 | |||
Armatura 18v | ||||
026 | 629135-4 | 19.55 | 23.85 | |
Gancio da trasporto | ||||
027 | 162272-6 | 1.00 | 1.22 | |
Pulsante di cambio Dfs452 A | ||||
028 | 140M84-5 | 4.03 | 4.92 | |
Molla di compressione 3mm | ||||
029 | 233619-2 | 0.83 | 1.01 | |
Set Carter del Motore | ||||
030 | 183F17-5 | 25.36 | 30.94 | |
Penna di gomma 6 | ||||
030A | 263005-3 | 0.83 | 1.01 | |
Dado di bloccaggio M4x7mm | ||||
030B | 252126-6 | 0.83 | 1.01 | |
Targhetta Dfs250 | ||||
031 | 852V20-0 | 2.71 | 3.31 | |
Vite autofilettante 3x16 | ||||
032 | 266130-9 | 0.83 | 1.01 | |
Parker Ck 2x6mm | ||||
033 | 266490-9 | 0.83 | 1.01 | |
PANELLO D'INTERRUPTORE | ||||
034 | 144162-5 | 3.12 | 3.81 | |
Controller | ||||
035 | 620616-1 | 124.80 | 152.26 | |
Unità di connessione Bcl182D(3 Cont) A | ||||
036 | 643523-1 | 5.06 | 6.17 | |
Interruttore | ||||
037 | 650733-3 | 44.19 | 53.91 | |
Set Carter del Motore | ||||
038 | 183F17-5 | 25.36 | 30.94 | |
Dado di bloccaggio M4x7mm | ||||
038 | 252126-6 | 0.83 | 1.01 | |
Penna di gomma 6 | ||||
038A | 263005-3 | 0.83 | 1.01 | |
INGRANAGGIO | ||||
039 | 221478-6 | 6.38 | 7.78 | |
Rondella da 6mm | ||||
040 | 267100-1 | 0.98 | 1.20 | |
Cuscinetto a rullini assiale 821 | ||||
041 | 216415-3 | 3.12 | 3.81 | |
Anello 821 | ||||
042 | 216212-7 | 1.24 | 1.51 | |
Anello di uretano 8 | ||||
043 | 261111-8 | 0.83 | 1.01 | |
Etichetta numero di serie "serienr" Dfs250 | ||||
044 | 852V21-8 | 2.71 | 3.31 | |
Etichetta di indicazione 2500rpm | ||||
045 | 810W86-2 | 2.71 | 3.31 |
