Qui troverai tutte le parti e i disegni disponibili di “Makita DFR551”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

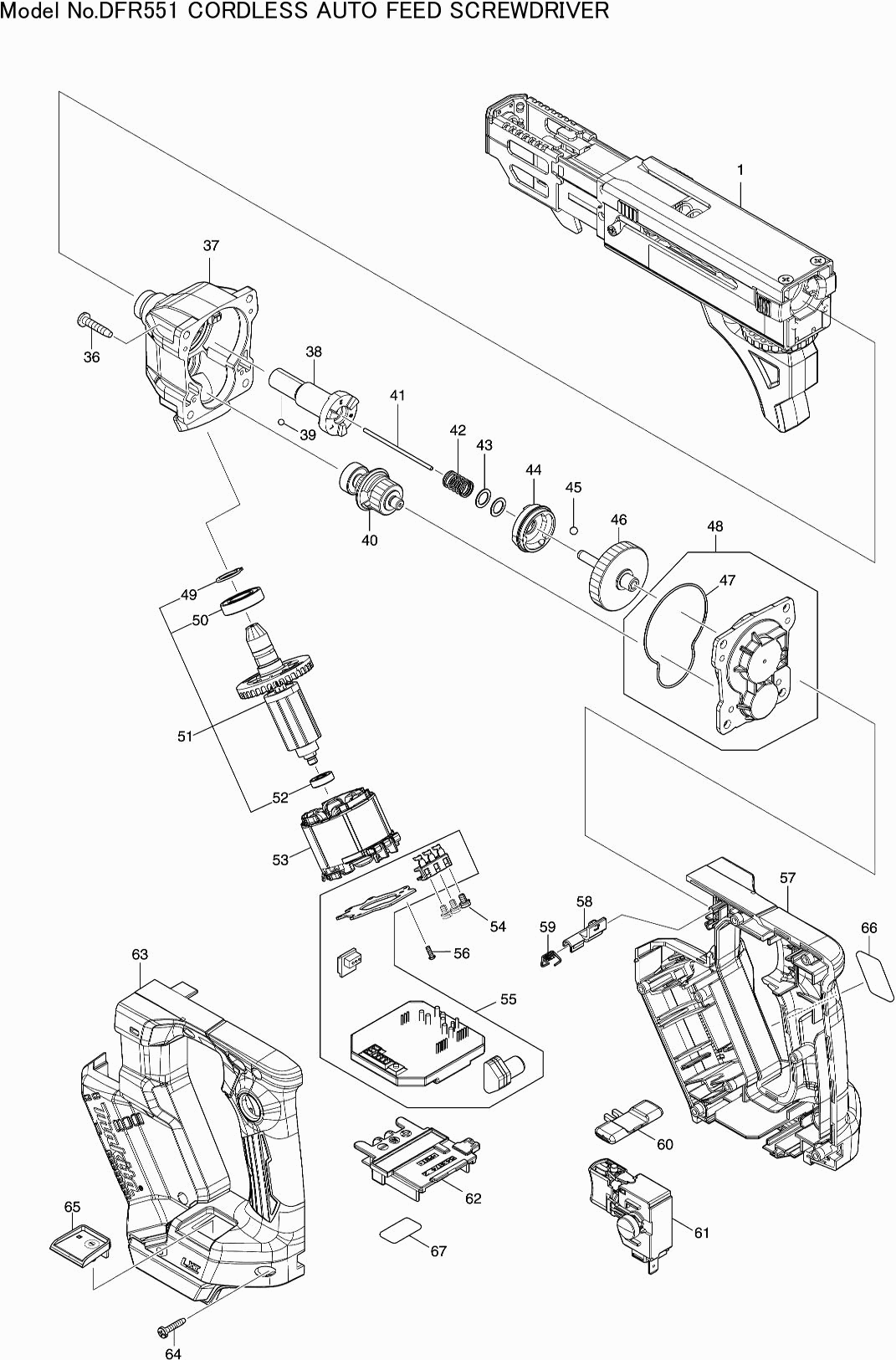

Disegni tecnici di Makita DFR551
Elenco parti di Makita DFR551
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| NEUSSTUK DFR551/DFR552 | ||||
| 001 | 1915G9-3 | 83.00 | 101.26 | |
| Piastra di base cpl DFR551 | ||||
| 002 | 141A81-2 | 14.15 | 17.26 | |
| NEUSSTUKKAP DFR451 | ||||
| 002 | 422695-3 | 2.40 | 2.93 | |
| Leva | ||||
| 003 | 345837-1 | 1.20 | 1.46 | |
| Molla di pressione 2 | ||||
| 004 | 233211-4 | 1.00 | 1.22 | |
| Perno 6 | ||||
| 005 | 256451-7 | 2.40 | 2.93 | |
| VEERBOX | ||||
| 006 | 413527-5 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 257855-6 | |||
| Fermo 6833 | ||||
| 008 | 310062-3 | 6.00 | 7.32 | |
| Molla di torsione 4 | ||||
| 009 | 231636-6 | 1.20 | 1.46 | |
| Penna 3 | ||||
| 010 | 256158-5 | 1.20 | 1.46 | |
| Ingranaggio 16 | ||||
| 011 | 226344-2 | 2.40 | 2.93 | |
| Braccio del cricchetto DFR551 | ||||
| 012 | 141A78-1 | 14.30 | 17.45 | |
| Molla a Compressione 6 | ||||
| 013 | 233212-2 | 1.00 | 1.22 | |
| DRUKVEER 5 DFR551 | ||||
| 013-1 | 232771-3 | 1.00 | 1.22 | |
| Ruota di alimentazione | ||||
| 014 | 416518-5 | 3.60 | 4.39 | |
| Coperchio antipolvere DFR452 | ||||
| 015 | 162934-6 | 6.00 | 7.32 | |
| CALOTTA DI COPERTURA DFR551 | ||||
| 016 | 141A80-4 | 4.80 | 5.86 | |
| Vite autofilettante 3x16 | ||||
| 017 | 266130-9 | 1.00 | 1.22 | |
| PLAAT DFR551 | ||||
| 018 | 347828-8 | 3.60 | 4.39 | |
| Molla di pressione 22 DFR551 | ||||
| 019 | 232698-7 | 2.40 | 2.93 | |
| Assemblaggio del pezzo di naso 44 DFR551 | ||||
| 020 | 141A79-9 | 38.50 | 46.97 | |
| Leva di blocco | ||||
| 021 | 450111-5 | 1.20 | 1.46 | |
| MANICOTTO FILETTATO | ||||
| 022 | 257764-9 | 2.40 | 2.93 | |
| Vite di regolazione | ||||
| 023 | 265177-0 | 2.40 | 2.93 | |
| Perno d'interruttore DFR452 | ||||
| 024 | 313378-5 | 3.60 | 4.39 | |
| Vite svasata 4x8 | ||||
| 025 | 912107-9 | 1.00 | 1.22 | |
| Dispositivo di serraggio DFR452 | ||||
| 026 | 141A77-3 | 22.00 | 26.84 | |
| Spillo in Gomma 4 | ||||
| 026 | 263032-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | 216001-0 | |||
| Bottone 42mm | ||||
| 028 | 417056-0 | 2.40 | 2.93 | |
| O-ring 12 | ||||
| 029 | 213107-5 | 1.00 | 1.22 | |
| Rondella 6 6835D | ||||
| 030 | 267201-5 | 1.20 | 1.46 | |
| Vite svasata 4x12 | ||||
| 031 | 912117-6 | 1.00 | 1.22 | |
| Set guida viti DFR452 | ||||
| 032 | 183T81-0 | 4.60 | 5.61 | |
| Vite met. M3x6mm WR100D | ||||
| 033 | 265A38-0 | 1.00 | 1.22 | |
| Set guida viti DFR452 | ||||
| 034 | 183T81-0 | 4.60 | 5.61 | |
| Vite autofilettante 3x16 | ||||
| 035 | 266130-9 | 1.00 | 1.22 | |
| Vite autofilettante Pt4x20 | ||||
| 036 | 266045-0 | 1.00 | 1.22 | |
| Assemblaggio del cambio DFR452/551 | ||||
| 037 | 141A64-2 | 63.80 | 77.84 | |
| Anello O 17 | ||||
| 037 | 213265-7 | 1.00 | 1.22 | |
| O-ring 24 | ||||
| 037 | 213380-7 | 1.00 | 1.22 | |
| Montaggio dell'albero 270s DFR452/551 | ||||
| 038 | 141A67-6 | 23.10 | 28.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038-1 | 1411T1-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 038-2 | 1412W4-7 | |||
| Pallina di acciaio 3 | ||||
| 039 | 216019-1 | 1.00 | 1.22 | |
| Ingranaggio 21-25 completo DFR/551 A | ||||
| 040 | 141J99-7 | 52.80 | 64.42 | |
| BARRA TOMMY | ||||
| 041 | 268325-0 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 042 | 234121-8 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 043 | 267202-3 | 1.00 | 1.22 | |
| KOPPELINGKAM DFR551 | ||||
| 044 | 223192-0 | 7.20 | 8.78 | |
| Palla di acciaio 4 | ||||
| 045 | 216008-6 | 1.00 | 1.22 | |
| Montaggio ingranaggio 46 DFR452/551 | ||||
| 046 | 141A63-4 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 422692-9 | |||
| Alloggiamento del cambio assy DFR452/551 | ||||
| 048 | 136412-2 | 11.00 | 13.42 | |
| Rondella di bloccaggio S-12 | ||||
| 049 | 961052-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6901ddw | ||||
| 050 | 211288-9 | 5.71 | 6.97 | |
| KOGELLAGER 6901DDW TM001G | ||||
| 050 | 210248-8 | 4.80 | 5.86 | |
| Indotto assy DFR452/551 | ||||
| 051 | 519685-6 | 56.10 | 68.44 | |
| Cuscinetto a sfere 609ddw | ||||
| 052 | 210039-7 | 3.60 | 4.39 | |
| Campo | ||||
| 053 | 629A57-4 | 13.20 | 16.10 | |
| Vite a testa cruciforme M3X6 | ||||
| 054 | 652069-6 | 1.00 | 1.22 | |
| Controller DFR452/551 | ||||
| 055 | 620E75-9 | 82.50 | 100.65 | |
| Parker Ck 2x6mm | ||||
| 056 | 266490-9 | 1.00 | 1.22 | |
| Custodia motore DFR452/551 P | ||||
| 057A | 183T80-2 | 28.60 | 34.89 | |
| Dado di bloccaggio M4x7mm | ||||
| 057AC10 | 252126-6 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 057AC20 | 263005-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057B | 183W94-9 | |||
| Dado di bloccaggio M4x7mm | ||||
| 057BC10 | 252126-6 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 057BC20 | 263005-3 | 1.00 | 1.22 | |
| Assemblea del manico di commutazione DFR452/551 | ||||
| 058 | 141A65-0 | 6.00 | 7.32 | |
| Molla di torsione 3 DFR452/551 | ||||
| 059 | 232703-0 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 060 | 455053-8 | 1.00 | 1.22 | |
| Interruttore C3JW-4B-1L DUT130 | ||||
| 061 | 651088-9 | 26.40 | 32.21 | |
| Unità di connessione | ||||
| 062 | 643874-2 | 3.60 | 4.39 | |
| Custodia motore DFR452/551 P | ||||
| 063A | 183T80-2 | 28.60 | 34.89 | |
| Dado di bloccaggio M4x7mm | ||||
| 063AC10 | 252126-6 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 063AC10 | 263005-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063B | 183W94-9 | |||
| Dado di bloccaggio M4x7mm | ||||
| 063BC10 | 252126-6 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 063BC20 | 263005-3 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 064 | 266130-9 | 1.00 | 1.22 | |
| Piastra di commutazione cpl DFR452/551P | ||||
| 065A | 141G67-2 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065AC10 | 8031T5-3 | |||
| Piastra interruttore completa DFR452/551 | ||||
| 065B | 141L34-7 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065BC10 | 8031T5-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 8110J6-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 067 | 8110K1-8 | |||
| Rondella sottile 8 * | ||||
| 068 | 253309-1 | 1.00 | 1.22 | |
