Qui troverai tutte le parti e i disegni disponibili di “Makita DFL651F”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

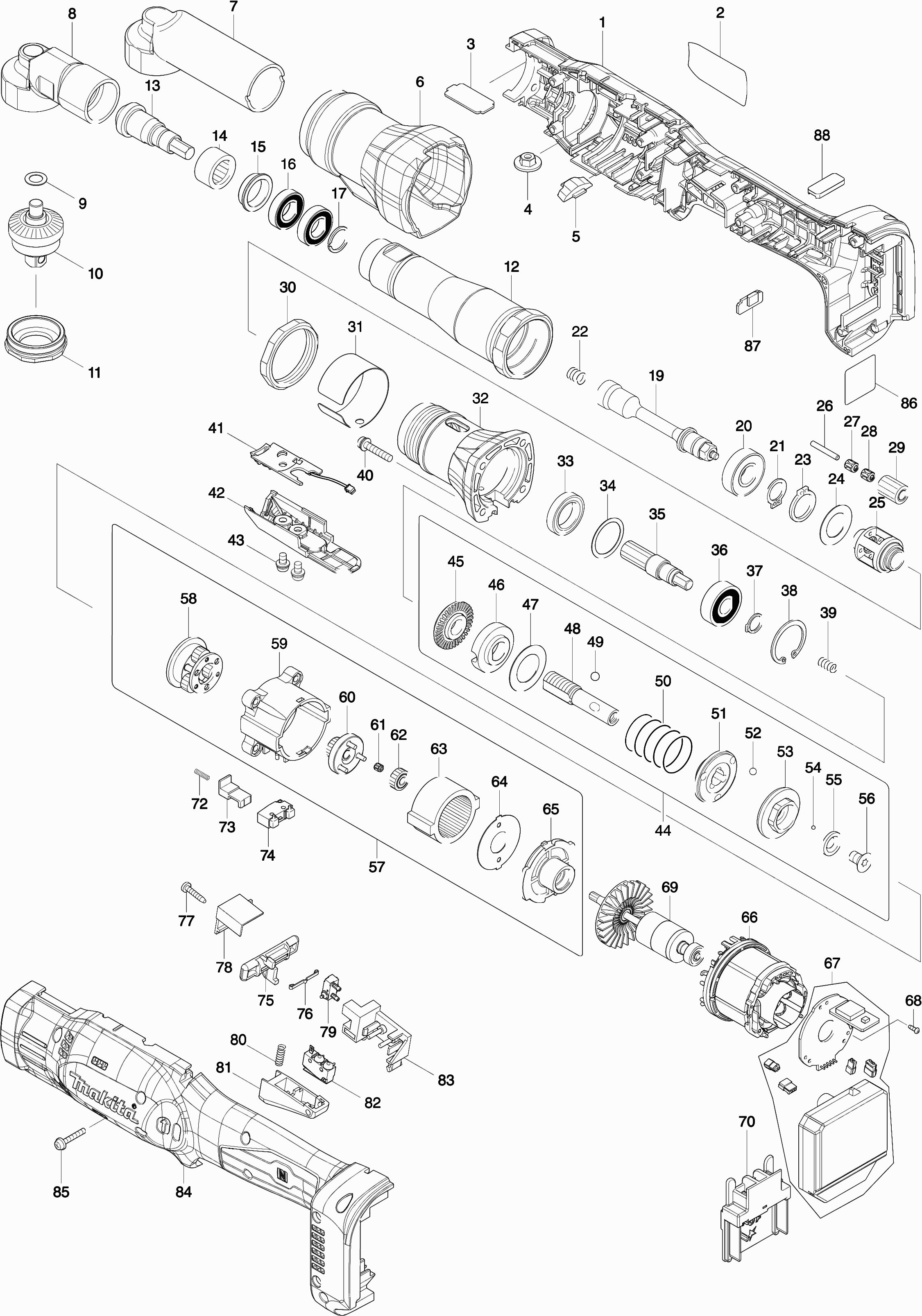

Disegni tecnici di Makita DFL651F
Elenco parti di Makita DFL651F
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 001 | 183C90-7 | 41.80 | 51.00 | |
| Penna di gomma 6 | ||||
| 001A | 263005-3 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 002 | 851R21-1 | 4.80 | 5.86 | |
| Piastra 'L' | ||||
| 003 | 346862-5 | 4.80 | 5.86 | |
| Dado con flangia M5 | ||||
| 004 | 252142-8 | 6.00 | 7.32 | |
| Lente Dfl651F A | ||||
| 005 | 458391-7 | 3.60 | 4.39 | |
| INDICATIEHULS HUIS ZWART | ||||
| 006 | 455773-4 | 9.00 | 10.98 | |
| Piastra di protezione E | ||||
| 007 | 455771-8 | 13.20 | 16.10 | |
| Custodia del ingranaggio | ||||
| 008 | 143716-5 | 177.10 | 216.06 | |
| Rondella 8 | ||||
| 009 | 253777-8 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 010A | 143714-9 | 78.10 | 95.28 | |
| Albero G cpl 1/2 DFL302/403 | ||||
| 010B | 143715-7 | 82.50 | 100.65 | |
| Spina 3-5 6507D * | ||||
| 010C10 | 256436-3 | 2.40 | 2.93 | |
| Molla di compressione 3 | ||||
| 010C20 | 233081-1 | 1.00 | 1.22 | |
| Cappello 6706D * | ||||
| 010C30 | 322640-7 | 2.40 | 2.93 | |
| Blocco del cuscinetto | ||||
| 011 | 285739-8 | 17.60 | 21.47 | |
| Custodia del ingranaggio | ||||
| 012 | 143717-3 | 155.10 | 189.22 | |
| Piastra di protezione F | ||||
| 012A | 455772-6 | 4.80 | 5.86 | |
| Ingranaggio 9 | ||||
| 013 | 221443-5 | 39.60 | 48.31 | |
| Cuscinetto a rullini 1612 | ||||
| 014 | 212222-2 | 8.40 | 10.25 | |
| RONDELLA DI SISTEMA | ||||
| 015 | 326709-9 | 7.20 | 8.78 | |
| Cuscinetto a sfere 6901ddw | ||||
| 016 | 211288-9 | 5.71 | 6.97 | |
| CUSCINETTO A SFERE 6901DDW TM001G | ||||
| 016 | 210248-8 | 4.80 | 5.86 | |
| Anello per perno di bloccaggio Wr12 | ||||
| 017 | 961082-6 | 2.40 | 2.93 | |
| Perno Di Pivot | ||||
| 019 | 326708-1 | 34.10 | 41.60 | |
| Cuscinetto a sfere 6001dw | ||||
| 020 | 211131-2 | 9.60 | 11.71 | |
| Rondella di bloccaggio 12 | ||||
| 021 | 961072-9 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 022 | 234392-7 | 8.40 | 10.25 | |
| Anello di bloccaggio S-16 | ||||
| 023 | 961056-7 | 1.00 | 1.22 | |
| Rondella 16 * | ||||
| 024 | 253749-3 | 1.00 | 1.22 | |
| Porta ingranaggi | ||||
| 025 | 326491-0 | 52.80 | 64.42 | |
| Penna 3 | ||||
| 026 | 256221-4 | 1.00 | 1.22 | |
| CUSCINETTO A RULLINI | ||||
| 027 | 212131-5 | 2.40 | 2.93 | |
| CUSCINETTO A RULLINI | ||||
| 028 | 212131-5 | 2.40 | 2.93 | |
| Ingranaggio 14 | ||||
| 029 | 227364-9 | 17.60 | 21.47 | |
| Dado M36-41 | ||||
| 030 | 252187-6 | 11.00 | 13.42 | |
| Rondella 38 | ||||
| 031 | 346863-3 | 8.40 | 10.25 | |
| ACCOPPIAMENTO | ||||
| 032 | 317808-8 | 48.40 | 59.05 | |
| Cuscinetto a sfere 6803zz | ||||
| 033 | 211283-9 | 9.60 | 11.71 | |
| Rondella 21 | ||||
| 034 | 267283-7 | 1.00 | 1.22 | |
| Ingranaggio 13 | ||||
| 035 | 227365-7 | 48.40 | 59.05 | |
| Cuscinetto a sfere 6000ddw | ||||
| 036 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 036 | 210315-9 | 6.00 | 7.32 | |
| Anello di bloccaggio S-10 | ||||
| 037 | 961026-6 | 1.00 | 1.22 | |
| Anello di blocco R-26 A | ||||
| 038 | 962105-3 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 039 | 233019-6 | 1.00 | 1.22 | |
| Vite 4x22 | ||||
| 040 | 265145-3 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 041 | 620396-9 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 455765-3 | |||
| Vite M4x8 | ||||
| 043 | 265171-2 | 1.00 | 1.22 | |
| Accoppiamento 'e' | ||||
| 044 | 125392-7 | 100.10 | 122.12 | |
| GRUPPO GIUNTO WR A | ||||
| 044 | 122F14-6 | 99.00 | 120.78 | |
| Anello di blocco M12 | ||||
| 045 | 324834-0 | 10.80 | 13.18 | |
| Quadrante della frizione | ||||
| 046 | 158408-3 | 6.00 | 7.32 | |
| Rondella piana 18 | ||||
| 047 | 267276-4 | 1.20 | 1.46 | |
| BARRA TOMMY | ||||
| 048 | 324296-2 | 34.10 | 41.60 | |
| Pallina di acciaio 5.0 | ||||
| 049 | 216018-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 233385-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 223146-7 | |||
| Palla di acciaio 4 | ||||
| 052 | 216024-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 223139-4 | |||
| Pallina di acciaio 3 | ||||
| 054 | 216019-1 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 267247-1 | |||
| Vite M5X10 | ||||
| 056 | 266305-0 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 123294-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | 143137-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 059 | 418004-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 143052-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 212132-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 227366-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 227048-9 | |||
| Anello di bloccaggio | ||||
| 064 | 267774-8 | 1.20 | 1.46 | |
| Supporto del motore | ||||
| 065 | 418003-4 | 3.60 | 4.39 | |
| CAMPO | ||||
| 066 | 629151-6 | 28.60 | 34.89 | |
| Controller | ||||
| 067 | 620493-1 | 177.10 | 216.06 | |
| Parker Ck 2x6mm | ||||
| 068 | 266490-9 | 1.00 | 1.22 | |
| Indotto | ||||
| 069 | 619364-7 | 93.50 | 114.07 | |
| Unità di connessione Bcl182D(3 Cont) A | ||||
| 070 | 643523-1 | 6.00 | 7.32 | |
| Molla di pressione 2 | ||||
| 072 | 234361-8 | 1.20 | 1.46 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 073 | 418002-6 | 2.40 | 2.93 | |
| Interruttore | ||||
| 074 | 632E35-9 | 8.21 | 10.02 | |
| Leva di regolazione l/r | ||||
| 075 | 455766-1 | 4.80 | 5.86 | |
| Molla a Balia | ||||
| 076 | 232201-4 | 2.40 | 2.93 | |
| Vite autofilettante 3x16 | ||||
| 077 | 266130-9 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 078 | 418204-4 | 7.20 | 8.78 | |
| Interruttore | ||||
| 079 | 638276-5 | 8.40 | 10.25 | |
| Molla di compressione 4 | ||||
| 080 | 231397-8 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 081 | 418203-6 | 9.60 | 11.71 | |
| Interruttore | ||||
| 082 | 638275-7 | 11.00 | 13.42 | |
| Piastra di montaggio dell'interruttore compl. | ||||
| 083 | 418202-8 | 9.60 | 11.71 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 084 | 183C90-7 | 41.80 | 51.00 | |
| Penna di gomma 6 | ||||
| 084A | 263005-3 | 1.00 | 1.22 | |
| Vite a croce 3x20 | ||||
| 085 | 265095-2 | 1.00 | 1.22 | |
| Etichetta numero di serie | ||||
| 086 | 851R24-5 | 2.40 | 2.93 | |
| Circuito USB | ||||
| 087 | 620494-9 | 8.40 | 10.25 | |
| Cappuccio di copertura USB | ||||
| 088 | 424827-8 | 6.00 | 7.32 | |
