Qui troverai tutte le parti e i disegni disponibili di “Makita DFL403F”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

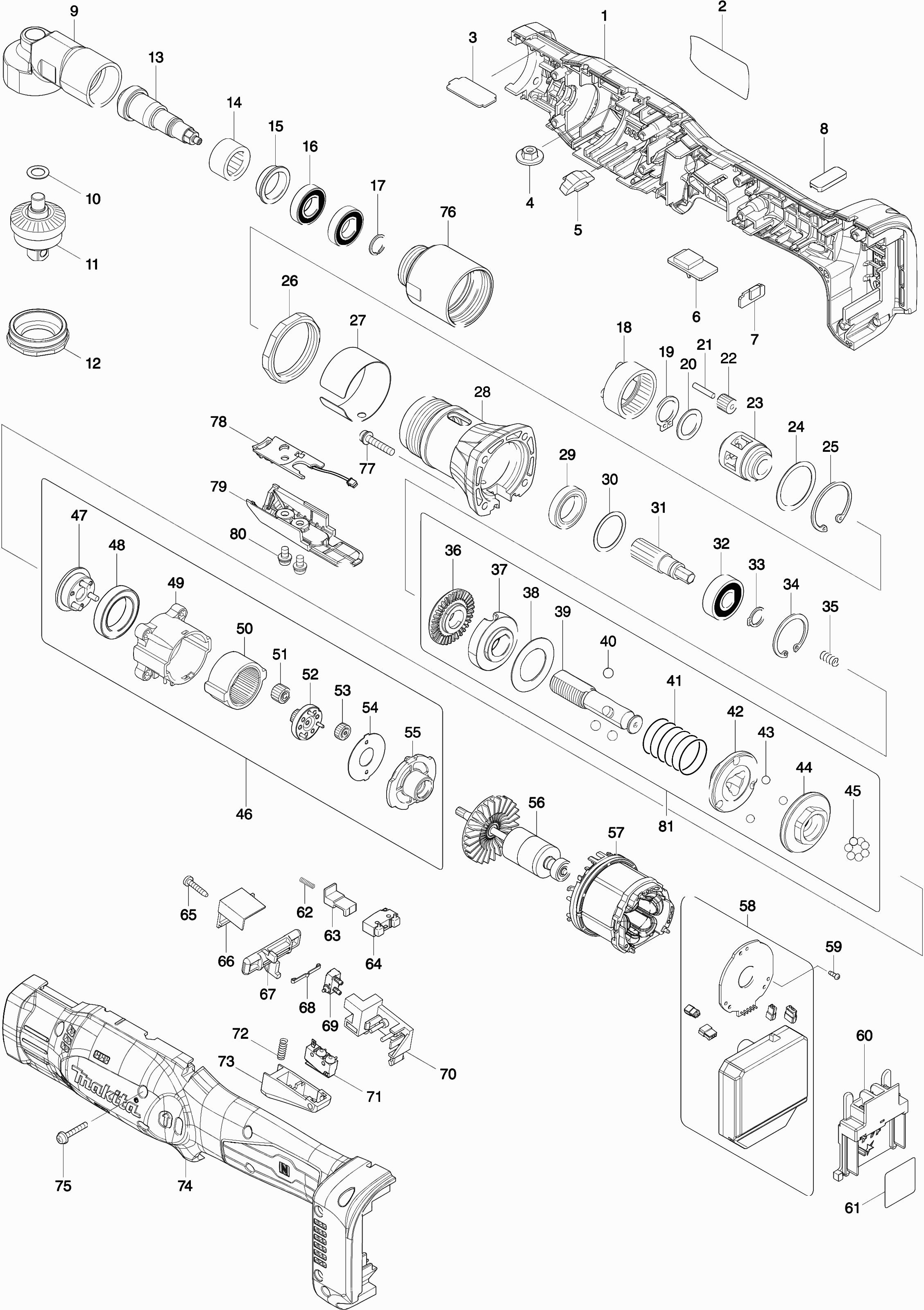

Disegni tecnici di Makita DFL403F
Elenco parti di Makita DFL403F
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore Set FL083FD | ||||
| 001 | 183J44-6 | 56.10 | 68.44 | |
| Penna di gomma 6 | ||||
| 001C10 | 263005-3 | 1.00 | 1.22 | |
| Dado M4x4 | ||||
| 001C20 | 252825-0 | 4.80 | 5.86 | |
| Dado esagonale M3 | ||||
| 001C30 | 931002-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 854F69-0 | |||
| Piastra informativa 'k' | ||||
| 003 | 345446-6 | 4.80 | 5.86 | |
| Dado con flangia M5 | ||||
| 004 | 252142-8 | 6.00 | 7.32 | |
| Lente Dfl651F A | ||||
| 005 | 458391-7 | 3.60 | 4.39 | |
| Circuito del buzzer Dfl083F | ||||
| 006 | 620792-1 | 13.20 | 16.10 | |
| Circuito USB Dfl083F | ||||
| 007 | 620793-9 | 11.00 | 13.42 | |
| Cappuccio di copertura USB | ||||
| 008 | 424827-8 | 6.00 | 7.32 | |
| Custodia del ingranaggio | ||||
| 009 | 143716-5 | 177.10 | 216.06 | |
| Rondella 8 | ||||
| 010 | 253777-8 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 011A | 143714-9 | 78.10 | 95.28 | |
| Albero G cpl 1/2 DFL302/403 | ||||
| 011B | 143715-7 | 82.50 | 100.65 | |
| Spina 3-5 6507D * | ||||
| 011C10 | 256436-3 | 2.40 | 2.93 | |
| Molla di compressione 3 | ||||
| 011C20 | 233081-1 | 1.00 | 1.22 | |
| Cappello 6706D * | ||||
| 011C30 | 322640-7 | 2.40 | 2.93 | |
| Blocco del cuscinetto | ||||
| 012 | 285739-8 | 17.60 | 21.47 | |
| Ingranaggio 9 Dfl302F | ||||
| 013 | 221589-7 | 41.80 | 51.00 | |
| Cuscinetto a rullini 1612 | ||||
| 014 | 212222-2 | 8.40 | 10.25 | |
| RONDELLA DI SISTEMA | ||||
| 015 | 326709-9 | 7.20 | 8.78 | |
| Cuscinetto a sfere 6901ddw | ||||
| 016 | 211288-9 | 5.71 | 6.97 | |
| CUSCINETTO A SFERE 6901DDW TM001G | ||||
| 016 | 210248-8 | 4.80 | 5.86 | |
| Anello per perno di bloccaggio Wr12 | ||||
| 017 | 961082-6 | 2.40 | 2.93 | |
| Ingranaggio interno 50 | ||||
| 018 | 227120-7 | 8.40 | 10.25 | |
| Anello di bloccaggio S-14 | ||||
| 019 | 961054-1 | 1.00 | 1.22 | |
| Rondella 14 | ||||
| 020 | 253837-6 | 1.00 | 1.22 | |
| Penna 3 | ||||
| 021 | 256104-8 | 1.00 | 1.22 | |
| Ingranaggio 14 | ||||
| 022 | 227138-8 | 14.30 | 17.45 | |
| Porta ingranaggi | ||||
| 023 | 310148-3 | 47.30 | 57.71 | |
| Rondella 26 | ||||
| 024 | 267127-1 | 1.20 | 1.46 | |
| Anello di bloccaggio r-32 | ||||
| 025 | 962161-3 | 1.20 | 1.46 | |
| Dado M36-41 | ||||
| 026 | 252187-6 | 11.00 | 13.42 | |
| Rondella 38k | ||||
| 027 | 345447-4 | 7.20 | 8.78 | |
| ACCOPPIAMENTO | ||||
| 028 | 317808-8 | 48.40 | 59.05 | |
| Cuscinetto a sfere 6803zz | ||||
| 029 | 211283-9 | 9.60 | 11.71 | |
| Rondella 21 | ||||
| 030 | 267283-7 | 1.00 | 1.22 | |
| Ingranaggio 21 | ||||
| 031 | 227137-0 | 35.20 | 42.94 | |
| Cuscinetto a sfere 6000ddw | ||||
| 032 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 032 | 210315-9 | 6.00 | 7.32 | |
| Anello di bloccaggio S-10 | ||||
| 033 | 961026-6 | 1.00 | 1.22 | |
| Anello di blocco R-26 A | ||||
| 034 | 962105-3 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 035 | 233019-6 | 1.00 | 1.22 | |
| Anello di blocco M12 | ||||
| 036 | 324834-0 | 10.80 | 13.18 | |
| Quadrante della frizione | ||||
| 037 | 158408-3 | 6.00 | 7.32 | |
| Rondella piana 18 | ||||
| 038 | 267276-4 | 1.20 | 1.46 | |
| As DFL083 | ||||
| 039 | 327086-2 | 33.00 | 40.26 | |
| Pallina di acciaio 5.0 | ||||
| 040 | 216018-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 233357-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 223146-7 | |||
| Palla di acciaio 4 | ||||
| 043 | 216024-8 | 1.00 | 1.22 | |
| Disco camme F DFL083F | ||||
| 044 | 223187-3 | 17.60 | 21.47 | |
| Palla di acciaio 4 | ||||
| 045 | 216024-8 | 1.00 | 1.22 | |
| Set di ingranaggi Dfl083F | ||||
| 046 | 126771-2 | 45.10 | 55.02 | |
| Porta ingranaggi D Cpl Dft085F | ||||
| 047 | 144383-9 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6805llb | ||||
| 048 | 211375-4 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 418004-2 | |||
| Dado esagonale M4 | ||||
| 049C10 | 931102-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 227048-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 221537-6 | |||
| Ingranaggio 13 Completo B Dfl083F | ||||
| 052 | 144953-4 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 227104-5 | |||
| Anello di bloccaggio | ||||
| 054 | 267774-8 | 1.20 | 1.46 | |
| Supporto del motore | ||||
| 055 | 418003-4 | 3.60 | 4.39 | |
| Indotto Dfl083F | ||||
| 056 | 619493-6 | 88.00 | 107.36 | |
| Campo Dfl083F | ||||
| 057 | 629333-0 | 34.10 | 41.60 | |
| Controller Dfl403F | ||||
| 058 | 620791-3 | 162.80 | 198.62 | |
| Parker Ck 2x6mm | ||||
| 059 | 266490-9 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 060 | 643850-6 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 854F74-7 | |||
| Molla di pressione 2 | ||||
| 062 | 234361-8 | 1.20 | 1.46 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 063 | 418002-6 | 2.40 | 2.93 | |
| Interruttore | ||||
| 064 | 632E35-9 | 8.21 | 10.02 | |
| Vite autofilettante 3x16 | ||||
| 065 | 266130-9 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 066 | 418204-4 | 7.20 | 8.78 | |
| Leva di regolazione l/r | ||||
| 067 | 455766-1 | 4.80 | 5.86 | |
| Molla a Balia | ||||
| 068 | 232201-4 | 2.40 | 2.93 | |
| Interruttore | ||||
| 069 | 638276-5 | 8.40 | 10.25 | |
| Piastra di montaggio dell'interruttore compl. | ||||
| 070 | 418202-8 | 9.60 | 11.71 | |
| Interruttore | ||||
| 071 | 638275-7 | 11.00 | 13.42 | |
| Molla di compressione 4 | ||||
| 072 | 231397-8 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 073 | 418203-6 | 9.60 | 11.71 | |
| Custodia del motore Set FL083FD | ||||
| 074 | 183J44-6 | 56.10 | 68.44 | |
| Penna di gomma 6 | ||||
| 074C10 | 263005-3 | 1.00 | 1.22 | |
| Dado M4x4 | ||||
| 074C20 | 252825-0 | 4.80 | 5.86 | |
| Dado esagonale M3 | ||||
| 074C30 | 931002-4 | 1.00 | 1.22 | |
| Vite M30x20 | ||||
| 075 | 251581-9 | 1.00 | 1.22 | |
| Cambio di velocità Dfl302F | ||||
| 076 | 327058-7 | 45.10 | 55.02 | |
| Vite 4x22 | ||||
| 077 | 265145-3 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 078 | 620396-9 | 7.20 | 8.78 | |
| COPERCHIO IMPUGNATURA DFL651F A | ||||
| 079 | 457976-6 | 4.80 | 5.86 | |
| Vite M4x8 | ||||
| 080 | 265171-2 | 1.00 | 1.22 | |
| Accoppiamento Cpl R Dfl125F | ||||
| 081 | 126789-3 | 83.60 | 101.99 | |
