Qui troverai tutte le parti e i disegni disponibili di “Makita DFL204F”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

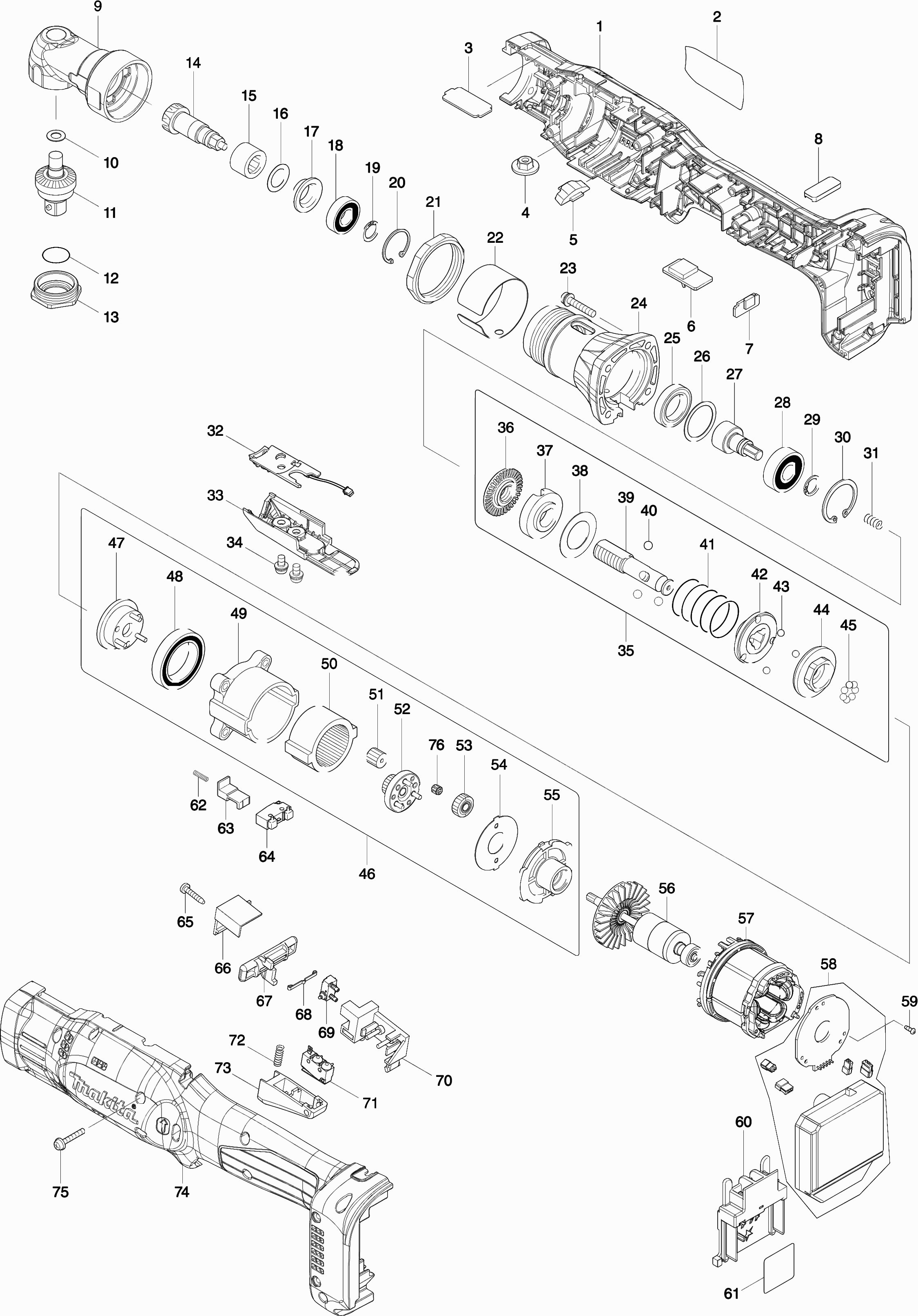

Disegni tecnici di Makita DFL204F
Elenco parti di Makita DFL204F
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore Set FL083FD | ||||
| 001 | 183J44-6 | 56.10 | 68.44 | |
| Penna di gomma 6 | ||||
| 001C10 | 263005-3 | 1.00 | 1.22 | |
| Dado M4x4 | ||||
| 001C20 | 252825-0 | 4.80 | 5.86 | |
| Dado esagonale M3 | ||||
| 001C30 | 931002-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 854F34-9 | |||
| Piastra C 8-20nm (coppia dura) | ||||
| 003 | 345284-6 | 4.80 | 5.86 | |
| Dado con flangia M5 | ||||
| 004 | 252142-8 | 6.00 | 7.32 | |
| Lente Dfl651F A | ||||
| 005 | 458391-7 | 3.60 | 4.39 | |
| Circuito del buzzer Dfl083F | ||||
| 006 | 620792-1 | 13.20 | 16.10 | |
| Circuito USB Dfl083F | ||||
| 007 | 620793-9 | 11.00 | 13.42 | |
| Cappuccio di copertura USB | ||||
| 008 | 424827-8 | 6.00 | 7.32 | |
| Casa anteriore completa Dfl083F | ||||
| 009 | 144970-4 | 78.10 | 95.28 | |
| Rondella 8 | ||||
| 010 | 253777-8 | 1.00 | 1.22 | |
| Mandrino A | ||||
| 011A | 154447-1 | 81.40 | 99.31 | |
| Albero H cpl 3/8 DFL083/125/204 | ||||
| 011B | 158542-9 | 72.60 | 88.57 | |
| Albero C cpl 1/4 DFL083/125/204 | ||||
| 011C | 140A00-5 | 69.30 | 84.55 | |
| Spina 3-5 6507D * | ||||
| 011C10 | 256436-3 | 2.40 | 2.93 | |
| Molla di compressione 3 | ||||
| 011C20 | 233081-1 | 1.00 | 1.22 | |
| Cappello 6706D * | ||||
| 011C30 | 322640-7 | 2.40 | 2.93 | |
| Albero F cpl 1/4 DFL083/204 | ||||
| 011D | 140A01-3 | 88.00 | 107.36 | |
| Anello O 15 | ||||
| 012 | 213222-5 | 1.20 | 1.46 | |
| Blocco del cuscinetto 15-26 | ||||
| 013 | 285722-5 | 13.20 | 16.10 | |
| Ingranaggio 9 | ||||
| 014 | 227478-4 | 27.50 | 33.55 | |
| Cuscinetto a rullini 1212 | ||||
| 015 | 212122-6 | 3.60 | 4.39 | |
| Rondella sottile 12 | ||||
| 016 | 253312-2 | 1.00 | 1.22 | |
| RONDELLA DI SISTEMA | ||||
| 017 | 345281-2 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6900llb | ||||
| 018 | 210057-5 | 3.60 | 4.39 | |
| Anello di bloccaggio S-10 | ||||
| 019 | 961026-6 | 1.00 | 1.22 | |
| Anello di bloccaggio R-22 | ||||
| 020 | 962102-9 | 1.00 | 1.22 | |
| Dado M36-41 | ||||
| 021 | 252187-6 | 11.00 | 13.42 | |
| Rondella 38U DFL204F | ||||
| 022 | 347268-0 | 7.20 | 8.78 | |
| Vite 4x22 | ||||
| 023 | 265145-3 | 1.00 | 1.22 | |
| ACCOPPIAMENTO | ||||
| 024 | 317808-8 | 48.40 | 59.05 | |
| Cuscinetto a sfere 6803zz | ||||
| 025 | 211283-9 | 9.60 | 11.71 | |
| Rondella 21 | ||||
| 026 | 267283-7 | 1.00 | 1.22 | |
| Asse B DFL083 | ||||
| 027 | 326992-8 | 36.30 | 44.29 | |
| Cuscinetto a sfere 6000ddw | ||||
| 028 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 028 | 210315-9 | 6.00 | 7.32 | |
| Anello di bloccaggio S-10 | ||||
| 029 | 961026-6 | 1.00 | 1.22 | |
| Anello di blocco R-26 A | ||||
| 030 | 962105-3 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 031 | 233019-6 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 032 | 620396-9 | 7.20 | 8.78 | |
| HANDGREEPDEKSEL DFL651F A | ||||
| 033 | 457976-6 | 4.80 | 5.86 | |
| Vite M4x8 | ||||
| 034 | 265171-2 | 1.00 | 1.22 | |
| Accoppiamento Cpl S Dfl204F | ||||
| 035 | 126790-8 | 88.00 | 107.36 | |
| Anello di blocco M12 | ||||
| 036 | 324834-0 | 10.80 | 13.18 | |
| Quadrante della frizione | ||||
| 037 | 158408-3 | 6.00 | 7.32 | |
| Rondella piana 18 | ||||
| 038 | 267276-4 | 1.20 | 1.46 | |
| As DFL083 | ||||
| 039 | 327086-2 | 33.00 | 40.26 | |
| Pallina di acciaio 5.0 | ||||
| 040 | 216018-3 | 1.00 | 1.22 | |
| Rondella elastica 19h | ||||
| 041 | 234029-6 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 223146-7 | |||
| Palla di acciaio 4 | ||||
| 043 | 216024-8 | 1.00 | 1.22 | |
| Disco camme F DFL083F | ||||
| 044 | 223187-3 | 17.60 | 21.47 | |
| Palla di acciaio 4 | ||||
| 045 | 216024-8 | 1.00 | 1.22 | |
| Set di ingranaggi Dfl204F | ||||
| 046 | 126772-0 | 52.80 | 64.42 | |
| Portaingranaggi completo | ||||
| 047 | 144382-1 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6805llb | ||||
| 048 | 211375-4 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 418004-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 227048-9 | |||
| Ingranaggio 14 | ||||
| 051 | 221539-2 | 1.00 | 1.22 | |
| Ingranaggio 17 Completo B Dfl204F | ||||
| 052 | 144933-0 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 221540-7 | |||
| Anello di bloccaggio | ||||
| 054 | 267774-8 | 1.20 | 1.46 | |
| Supporto del motore | ||||
| 055 | 418003-4 | 3.60 | 4.39 | |
| Indotto Dfl204F | ||||
| 056 | 619494-4 | 78.10 | 95.28 | |
| Campo Dfl083F | ||||
| 057 | 629333-0 | 34.10 | 41.60 | |
| Controller Dfl204F | ||||
| 058 | 620789-0 | 162.80 | 198.62 | |
| Parker Ck 2x6mm | ||||
| 059 | 266490-9 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 060 | 643850-6 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 854F39-9 | |||
| Molla di pressione 2 | ||||
| 062 | 234361-8 | 1.20 | 1.46 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 063 | 418002-6 | 2.40 | 2.93 | |
| Interruttore | ||||
| 064 | 632E35-9 | 8.21 | 10.02 | |
| Vite autofilettante 3x16 | ||||
| 065 | 266130-9 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 066 | 418204-4 | 7.20 | 8.78 | |
| Leva di regolazione l/r | ||||
| 067 | 455766-1 | 4.80 | 5.86 | |
| Molla a Balia | ||||
| 068 | 232201-4 | 2.40 | 2.93 | |
| Interruttore | ||||
| 069 | 638276-5 | 8.40 | 10.25 | |
| Piastra di montaggio dell'interruttore compl. | ||||
| 070 | 418202-8 | 9.60 | 11.71 | |
| Interruttore | ||||
| 071 | 638275-7 | 11.00 | 13.42 | |
| Molla di compressione 4 | ||||
| 072 | 231397-8 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 073 | 418203-6 | 9.60 | 11.71 | |
| Custodia del motore Set FL083FD | ||||
| 074 | 183J44-6 | 56.10 | 68.44 | |
| Penna di gomma 6 | ||||
| 074C10 | 263005-3 | 1.00 | 1.22 | |
| Dado M4x4 | ||||
| 074C20 | 252825-0 | 4.80 | 5.86 | |
| Dado esagonale M3 | ||||
| 074C30 | 931002-4 | 1.00 | 1.22 | |
| Vite M30x20 | ||||
| 075 | 251581-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 076 | 212132-3 | |||
