Qui troverai tutte le parti e i disegni disponibili di “Makita DDA460”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

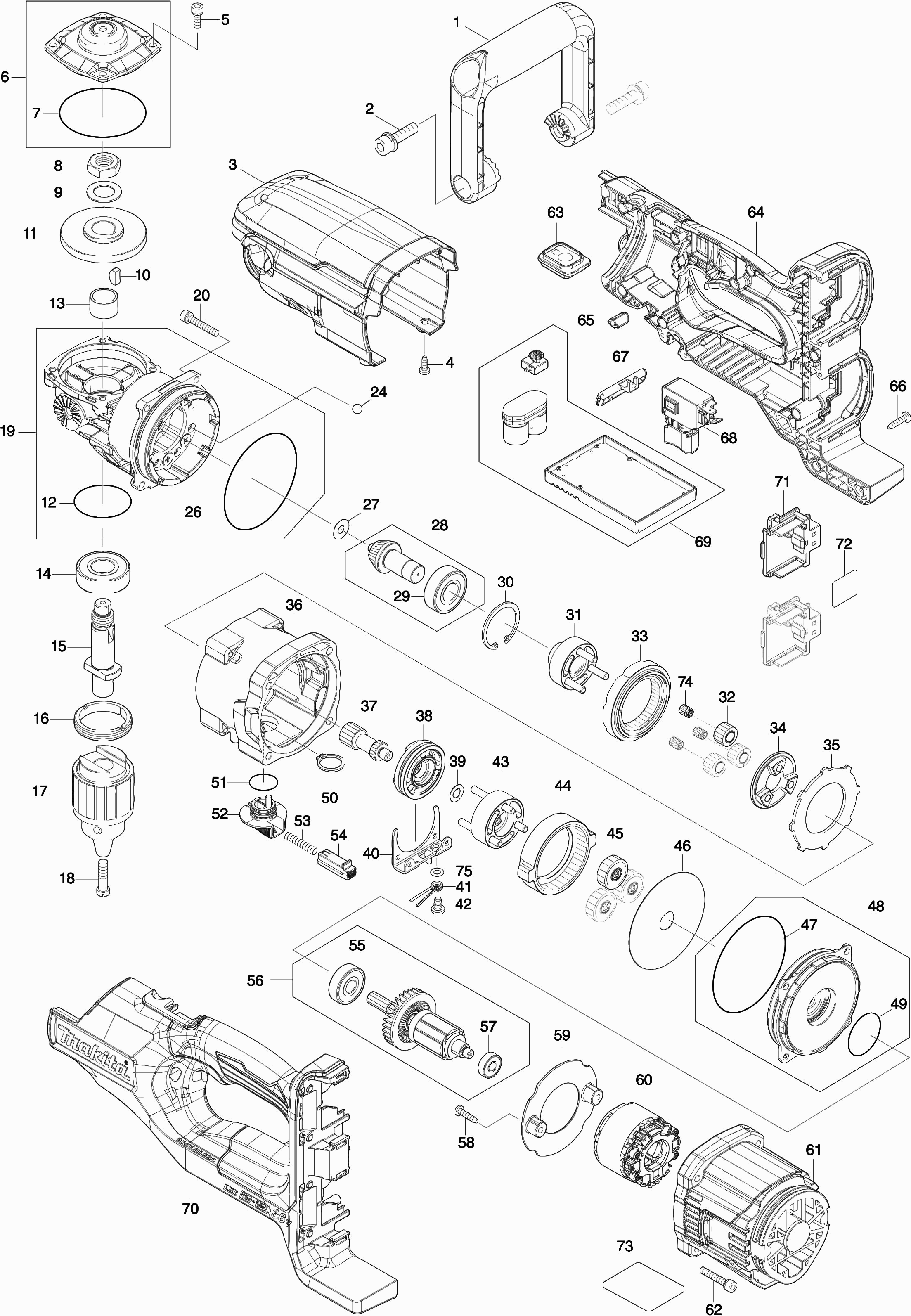

Disegni tecnici di Makita DDA460
Elenco parti di Makita DDA460
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Maniglia TSC 55 | ||||
| 001 | 458431-1 | 5.00 | 6.10 | |
| Bullone a brugola M8x30 | ||||
| 002 | 922453-2 | 0.83 | 1.01 | |
| Coperchio superiore DDA460 | ||||
| 003 | 458430-3 | 9.26 | 11.30 | |
| Vite autoformante M4x12mm Ck | ||||
| 004 | 266026-4 | 0.83 | 1.01 | |
| Vite 5X16 JR3051T A | ||||
| 005 | 265C32-4 | 0.83 | 1.01 | |
| Coperchio della carcassa del pignone Dda460D | ||||
| 006 | 140A21-7 | 11.82 | 14.42 | |
| Anello O 63 | ||||
| 007 | 213709-7 | 1.67 | 2.04 | |
| Dado esagonale M16x22 DDA460 | ||||
| 008 | 252267-8 | 10.50 | 12.81 | |
| Rondella 16 * | ||||
| 009 | 253771-0 | 0.83 | 1.01 | |
| Spina di allineamento 5 | ||||
| 010 | 254032-1 | 1.66 | 2.03 | |
| Ingranaggio 40 | ||||
| 011 | 227416-6 | 33.36 | 40.70 | |
| Anello O 40 | ||||
| 012 | 213507-9 | 0.98 | 1.20 | |
| Bussola 17 DDA460 | ||||
| 013 | 257440-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6203dw | ||||
| 014 | 211278-2 | 9.24 | 11.27 | |
| As DDA460 | ||||
| 015 | 327106-2 | 33.25 | 40.56 | |
| Boorkop tandkrans 2-13mm | ||||
| 017 | 763250-5 | 27.00 | 32.94 | |
| Vite LI M6x22 trapano DDA460 | ||||
| 018 | 251463-5 | 1.99 | 2.43 | |
| Carcassa del pignone DDA460 | ||||
| 019 | 140A22-5 | 63.68 | 77.69 | |
| Molla di compressione 5 | ||||
| 019C10 | 233326-7 | 0.83 | 1.01 | |
| Spillo del collare 5-8.5 | ||||
| 019C20 | 256393-5 | 0.83 | 1.01 | |
| Piastra di guida DDA460 | ||||
| 019C30 | 347364-4 | 2.02 | 2.46 | |
| Vite in metallo M5x14 | ||||
| 019C40 | 265148-7 | 0.83 | 1.01 | |
| Vite a brugola M5x30mm DDA460 | ||||
| 020 | 265695-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 020-1 | 265D08-7 | |||
| Pallina di acciaio 7.0 | ||||
| 024 | 216022-2 | 0.83 | 1.01 | |
| Anello O 75 | ||||
| 026 | 213755-0 | 2.71 | 3.31 | |
| Rondella 6 | ||||
| 027 | 253411-0 | 0.83 | 1.01 | |
| Ingranaggio 13C DDA460 | ||||
| 028 | 140A23-3 | 30.70 | 37.45 | |
| Cuscinetto a sfere 6202llb | ||||
| 029 | 211228-7 | 7.22 | 8.81 | |
| Anello di bloccaggio R-35 | ||||
| 030 | 962153-2 | 0.83 | 1.01 | |
| Portaingranaggio A DDA460 | ||||
| 031 | 140A13-6 | 17.38 | 21.20 | |
| Ingranaggio 13 DDA460 | ||||
| 032 | 226176-7 | 0.83 | 1.01 | |
| Ingranaggio interno 40 DDA460 | ||||
| 033 | 226177-5 | 6.38 | 7.78 | |
| Disco camme DDA460 | ||||
| 034 | 223188-1 | 7.22 | 8.81 | |
| Rondella di bloccaggio 65 DDA460 | ||||
| 035 | 347365-2 | 1.39 | 1.70 | |
| Carcassa del pignone DDA460D | ||||
| 036 | 140A16-0 | 23.06 | 28.13 | |
| Ingranaggio 14 DDA460 | ||||
| 037 | 226175-9 | 5.70 | 6.95 | |
| Anello di accoppiamento DDA460 | ||||
| 038 | 310876-0 | 8.27 | 10.09 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 039 | 253215-0 | 0.83 | 1.01 | |
| Piastra di interruttore DDA460 | ||||
| 040 | 347366-0 | 1.18 | 1.44 | |
| Molla a spirale 6 | ||||
| 041 | 231657-8 | 0.83 | 1.01 | |
| Vite a testa a croce M5 DDA460 | ||||
| 042 | 265628-3 | 0.83 | 1.01 | |
| Portaingranaggio B completo | ||||
| 043 | 140A14-4 | 17.38 | 21.20 | |
| Ingranaggio interno 71 DDA460 | ||||
| 044 | 226174-1 | 5.06 | 6.17 | |
| Ingranaggio 29 completo DDA460 | ||||
| 045 | 140A12-8 | 6.38 | 7.78 | |
| Rondella 15 | ||||
| 046 | 253412-8 | 0.83 | 1.01 | |
| Anello O 75 | ||||
| 047 | 213755-0 | 2.71 | 3.31 | |
| Supporto del motore DDA460 | ||||
| 048 | 140A20-9 | 10.50 | 12.81 | |
| Anello-O 30 | ||||
| 049 | 213406-5 | 1.18 | 1.44 | |
| Anello di blocco S-18 DDF460 | ||||
| 050 | 961058-3 | 0.83 | 1.01 | |
| Anello O 17 | ||||
| 051 | 213265-7 | 0.83 | 1.01 | |
| Pulsante di regolazione DDA460 | ||||
| 052 | 458433-7 | 2.38 | 2.90 | |
| Molla di compressione 4 | ||||
| 053 | 233279-0 | 0.83 | 1.01 | |
| Pulsante di blocco DDA460 | ||||
| 054 | 458434-5 | 0.98 | 1.20 | |
| Cuscinetto a sfere 6200dw | ||||
| 055 | 211087-9 | 7.22 | 8.81 | |
| Indotto DDA460 | ||||
| 056 | 519526-6 | 55.40 | 67.59 | |
| Indotto DA001G | ||||
| 056-1 | 519689-8 | 48.40 | 59.05 | |
| Cuscinetto a sfera 607llb | ||||
| 057 | 211021-9 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | 266326-2 | |||
| Piastra intermedia DDA460 | ||||
| 059 | 458427-2 | 1.39 | 1.70 | |
| Indotto DDA460 | ||||
| 060 | 629356-8 | 55.40 | 67.59 | |
| Veld DSP600 A | ||||
| 060-1 | 629B69-3 | 12.10 | 14.76 | |
| Casa del motore DDA460 | ||||
| 061 | 458426-4 | 9.24 | 11.27 | |
| Vite a brugola M5x30mm DDA460 | ||||
| 062 | 265695-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062-1 | 265D08-7 | |||
| Interruttore completo DDA460 | ||||
| 063 | 140A19-4 | 12.22 | 14.91 | |
| Etichetta A/U AS1925 | ||||
| 063C10 | 810D46-0 | 2.71 | 3.31 | |
| Set di maniglie DDA460 | ||||
| 064 | 183J58-5 | 48.40 | 59.05 | |
| Penna di gomma 6 | ||||
| 064C10 | 263005-3 | 0.83 | 1.01 | |
| Portachiavi mandrino trapano DDA460 | ||||
| 064C20 | 347379-1 | 7.22 | 8.81 | |
| Circuito di luce DDA460 | ||||
| 065 | 620839-1 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 266326-2 | |||
| Bottone di regolazione F/R DA460 | ||||
| 067 | 458432-9 | 1.00 | 1.22 | |
| Switch C3jw-4b | ||||
| 068 | 650006-4 | 11.97 | 14.60 | |
| Controller DDA460 | ||||
| 069 | 620838-3 | 146.44 | 178.66 | |
| Set di maniglie DDA460 | ||||
| 070 | 183J58-5 | 48.40 | 59.05 | |
| Penna di gomma 6 | ||||
| 070C10 | 263005-3 | 0.83 | 1.01 | |
| Portachiavi mandrino trapano DDA460 | ||||
| 070C20 | 347379-1 | 7.22 | 8.81 | |
| Unità di connessione (3 contatti) | ||||
| 071 | 644809-6 | 3.96 | 4.83 | |
| Etichetta del numero di serie DDA460 | ||||
| 072 | 854K90-9 | 2.71 | 3.31 | |
| Piastrina DDA460 | ||||
| 073 | 854K86-0 | 2.71 | 3.31 | |
| Cuscinetto a rullini 5810 | ||||
| 074 | 212193-3 | 2.02 | 2.46 | |
| Rondella di bloccaggio 5 | ||||
| 075 | 267010-2 | 0.83 | 1.01 | |
| Controller B DUX60 | ||||
| 076 | 620K74-7 | 20.08 | 24.50 | |
| Met.schr M2x6mm | ||||
| 077 | 652119-7 | 0.83 | 1.01 | |
| Draadboom DDA460 | ||||
| 078 | 638A31-1 | 5.40 | 6.59 | |
| Controller B DUX60 | ||||
| 084 | 620K74-7 | 20.08 | 24.50 | |
| Met.schr M2x6mm | ||||
| 085 | 652119-7 | 0.83 | 1.01 | |
| Draadboom DDA460 | ||||
| 086 | 638A31-1 | 5.40 | 6.59 | |
