Qui troverai tutte le parti e i disegni disponibili di “Makita DDA450”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

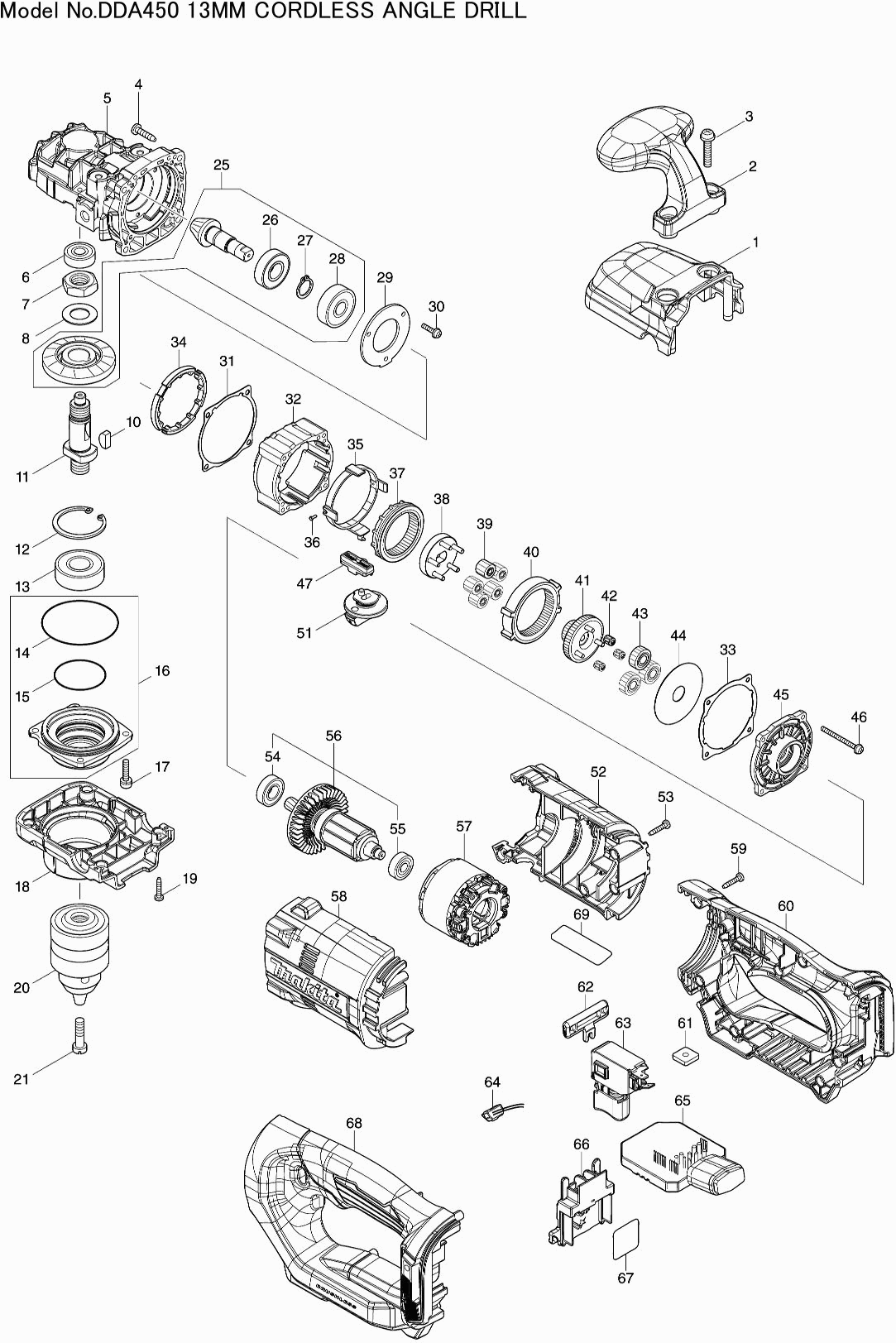

Disegni tecnici di Makita DDA450
Elenco parti di Makita DDA450
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Coperchio del cambio DDA450 | ||||
001 | 183S72-5 | 7.22 | 8.81 | |
Manico DDA450 | ||||
002 | 413433-4 | 3.96 | 4.83 | |
Vite 5x25 | ||||
003 | 911243-8 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
004 | 266326-2 | |||
Carcassa Del Ingranaggio DDA450 | ||||
005 | 312B07-9 | 33.36 | 40.70 | |
Cuscinetto a sfere 608Zz A | ||||
006 | 210046-0 | 0.83 | 1.01 | |
Dado M14 DDA450 | ||||
007 | 252299-5 | 2.02 | 2.46 | |
Rondella 14mm DDA450 | ||||
008 | 253536-0 | 0.83 | 1.01 | |
Spina di allineamento 5 | ||||
010 | 254032-1 | 1.66 | 2.03 | |
As DDA460 | ||||
011 | 327774-1 | 13.82 | 16.86 | |
Anello di bloccaggio R-35 | ||||
012 | 962153-2 | 0.83 | 1.01 | |
Cuscinetto a sfere 6202llb | ||||
013 | 211228-7 | 7.22 | 8.81 | |
O-ring 53 | ||||
014 | 213656-2 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
015 | 213A04-1 | |||
Nessuna informazione disponibile, non ordinabile | ||||
016 | 136450-4 | |||
Vite 4x16 | ||||
017 | 911126-2 | 0.83 | 1.01 | |
Coperchio del cambio DDA450 | ||||
018 | 183S72-5 | 7.22 | 8.81 | |
Vite autofilettante 3x16 | ||||
019 | 266130-9 | 0.83 | 1.01 | |
Boorkop tandkrans 2-13mm | ||||
020 | 763183-4 | 20.00 | 24.40 | |
Nessuna informazione disponibile, non ordinabile | ||||
021 | 251425-3 | |||
Set Ingranaggi DDA450 | ||||
025 | 136451-2 | 30.69 | 37.44 | |
Cuscinetto a sfere 6001dw | ||||
026 | 211131-2 | 9.24 | 11.27 | |
Rondella di bloccaggio S-12 | ||||
027 | 961052-5 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
028 | 211067-5 | |||
Anello di bloccaggio cuscinetto 48 DDA450 | ||||
029 | 285044-3 | 0.83 | 1.01 | |
Vite 3x12 | ||||
030 | 911018-5 | 0.83 | 1.01 | |
Guarnizione A DDA450 | ||||
031 | 422683-0 | 1.18 | 1.44 | |
Cassa del cambio DDA450 | ||||
032 | 413437-6 | 1.67 | 2.04 | |
Guarnizione B DDA450 | ||||
033 | 422684-8 | 1.18 | 1.44 | |
Leva rpm DDA450 | ||||
034 | 313367-0 | 0.98 | 1.20 | |
Anello di controllo della velocità DDA450 | ||||
035 | 413439-2 | 0.98 | 1.20 | |
Spillo 1.4 DDA450 | ||||
036 | 256952-5 | 0.83 | 1.01 | |
Ingranaggio 48 DDA450 | ||||
037 | 227881-9 | 1.39 | 1.70 | |
Braccio portante DDA450 | ||||
038 | 141A18-9 | 2.02 | 2.46 | |
Ingranaggio 13 DDA450 | ||||
039 | 227880-1 | 0.83 | 1.01 | |
Ingranaggio 62 DDA450 | ||||
040 | 227878-8 | 3.54 | 4.32 | |
Ingranaggio 22-48 DDA450 | ||||
041 | 141A17-1 | 2.36 | 2.88 | |
CUSCINETTO A RULLINI | ||||
042 | 212131-5 | 1.39 | 1.70 | |
Ingranaggio 25 DDA450 | ||||
043 | 227877-0 | 0.83 | 1.01 | |
Rondella 12mm DDA450 | ||||
044 | 253493-2 | 0.83 | 1.01 | |
Supporto del motore DDA450 | ||||
045 | 413438-4 | 1.18 | 1.44 | |
Vite a Croce M3X35 | ||||
046 | 911063-0 | 0.83 | 1.01 | |
Manopola di regolazione DUT130 | ||||
047 | 127066-6 | 1.67 | 2.04 | |
Molla di compressione 2 DUT130 | ||||
047C10 | 232518-5 | 0.83 | 1.01 | |
Cursore della velocità DUT130 | ||||
051 | 127282-0 | 7.22 | 8.81 | |
O-ring 12 | ||||
051C10 | 213118-0 | 0.83 | 1.01 | |
Carcassa del motore DDA450 | ||||
052 | 183S73-3 | 9.24 | 11.27 | |
Vite autofilettante 3x16 | ||||
053 | 266130-9 | 0.83 | 1.01 | |
Cuscinetto a sfera 6900Ddw DUX60 A | ||||
054 | 210258-5 | 4.60 | 5.61 | |
Nessuna informazione disponibile, non ordinabile | ||||
055 | 211022-7 | |||
Indotto DDA460 | ||||
056 | 519688-0 | 36.05 | 43.98 | |
Campo | ||||
057 | 629A60-5 | 33.36 | 40.70 | |
Carcassa del motore DDA450 | ||||
058 | 183S73-3 | 9.24 | 11.27 | |
Vite autofilettante 3x16 | ||||
059 | 266130-9 | 0.83 | 1.01 | |
Set di maniglie DDA450 | ||||
060 | 183S70-9 | 17.38 | 21.20 | |
Penna di gomma 6 | ||||
060C10 | 263005-3 | 0.83 | 1.01 | |
Dado di bloccaggio M4x7mm | ||||
060C20 | 252126-6 | 0.83 | 1.01 | |
Dado quadrato M5 | ||||
061 | 264002-2 | 0.83 | 1.01 | |
L/r scorrimento | ||||
062 | 419250-0 | 0.83 | 1.01 | |
Switch C3jw-4b | ||||
063 | 650006-4 | 11.97 | 14.60 | |
Circuito di luce DDA460 | ||||
064 | 620839-1 | 4.45 | 5.43 | |
Circuito DDA450 | ||||
065 | 620F07-2 | 77.67 | 94.76 | |
Unità di connessione | ||||
066 | 643874-2 | 3.54 | 4.32 | |
Etichetta del numero di serie DDA450 | ||||
067 | 811E86-7 | 0.83 | 1.01 | |
Set di maniglie DDA450 | ||||
068 | 183S70-9 | 17.38 | 21.20 | |
Penna di gomma 6 | ||||
068C10 | 263005-3 | 0.83 | 1.01 | |
Dado di bloccaggio M4x7mm | ||||
068C20 | 252126-6 | 0.83 | 1.01 | |
Piastrina di identificazione DDA450 | ||||
069 | 811E79-4 | 2.71 | 3.31 |
