Qui troverai tutte le parti e i disegni disponibili di “Makita DCS520”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

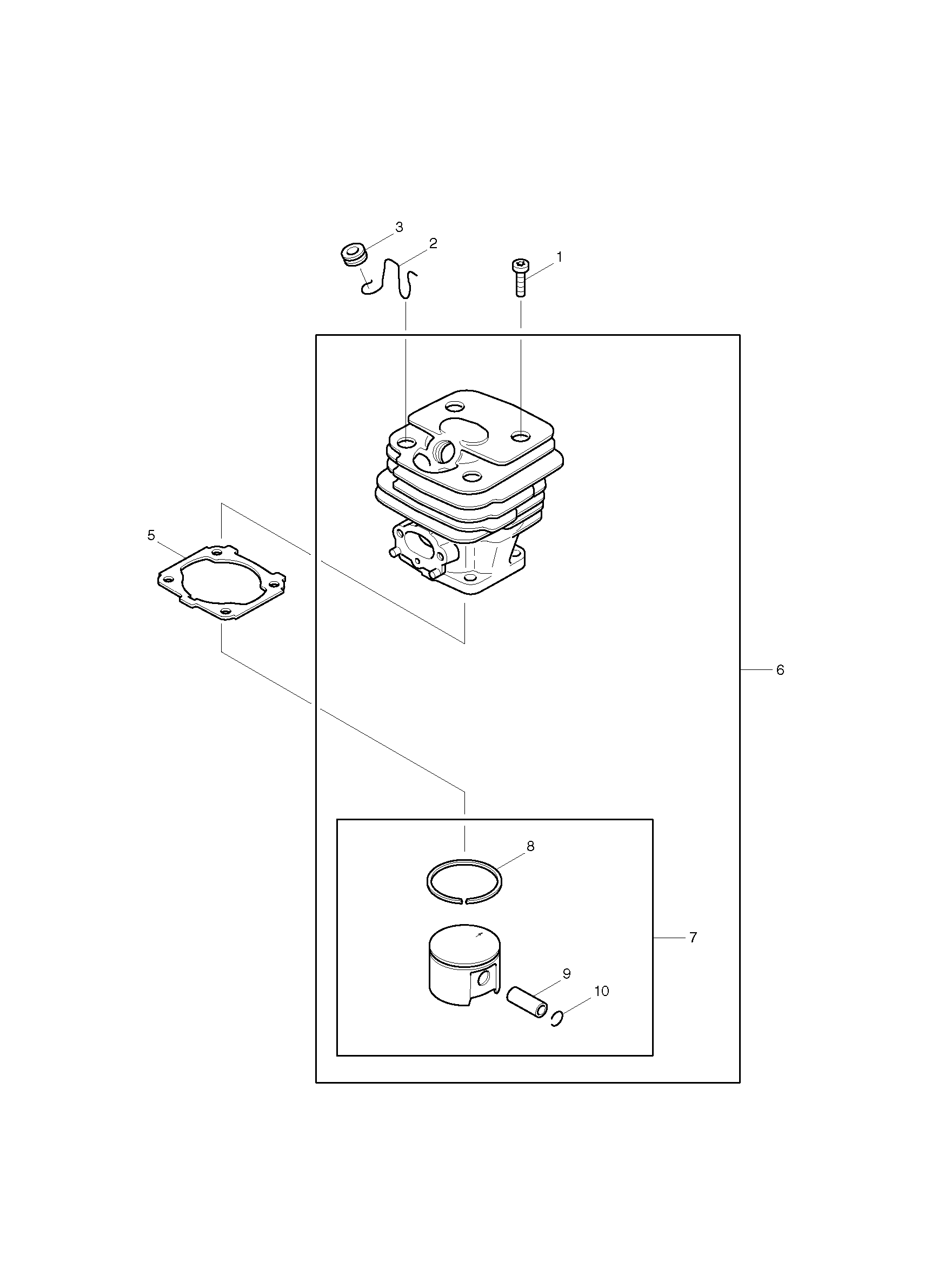

Disegni tecnici di Makita DCS520
Elenco parti di Makita DCS520
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Nessuna informazione disponibile, non ordinabile | ||||
001 | 266476-3 | |||
Morsetto * | ||||
002 | 001142012 | 2.02 | 2.46 | |
Manicotto in gomma | ||||
003 | 965401011 | 1.46 | 1.78 | |
Valvola di decompressione | ||||
004 | 001131150 | 20.15 | 24.58 | |
Guarnizione | ||||
005 | 965525042 | 2.02 | 2.46 | |
Cilindro+pistone 44mm Dcs5200 A | ||||
006 | 027130034 | 300.16 | 366.20 | |
Pistone 44Mm Dcs5200I A | ||||
007 | 027132050 | 63.68 | 77.69 | |
Anello del pistone Dcs520/5200I A | ||||
008 | 027132020 | 11.82 | 14.42 | |
Nessuna informazione disponibile, non ordinabile | ||||
009 | 020132030 | |||
Anello di bloccaggio C10X0,8 | ||||
010 | 020132050 | 1.18 | 1.44 | |
Anello di tenuta 12/20x4,5 | ||||
011 | 962900156 | 5.71 | 6.97 | |
Alloggiamento Carter Dcs4300I A | ||||
012 | 027111674 | 105.51 | 128.72 | |
Spina elastica 3x16 | ||||
013 | 936430160 | 0.98 | 1.20 | |
Guarnizione A | ||||
014 | 965525003 | 3.54 | 4.32 | |
Cuscinetto a sfere 6201 | ||||
015 | 211109-5 | 4.45 | 5.43 | |
Chavetta 2.0x3.7 | ||||
016 | 939620371 | 1.02 | 1.24 | |
Albero a gomiti * | ||||
017 | 027120010 | 161.13 | 196.58 | |
CUSCINETTO A RULLINI | ||||
018 | 962211030 | 9.67 | 11.80 | |
VITE C M4X35 | ||||
019 | 027213520 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
020 | 027111680 | |||
Molla | ||||
021 | 027213320 | 3.72 | 4.54 | |
Vite * | ||||
022 | 027213230 | 9.24 | 11.27 | |
Cuscinetto a sfere 6202C3 A | ||||
023 | 211483-1 | 5.71 | 6.97 | |
Molla | ||||
024 | 027213270 | 2.10 | 2.56 | |
Rondella | ||||
025 | 027213510 | 2.02 | 2.46 | |
Dado | ||||
026 | 027213500 | 7.22 | 8.81 | |
Non più disponibile, nessuna sostituzione | ||||
027 | 213814-0 | |||
Tappo del serbatoio dell'olio Cpl Dcs430 A | ||||
028 | 010114032 | 6.38 | 7.78 | |
Rondella | ||||
029 | 963100051 | 0.98 | 1.20 | |
Filtro della neve Cpl Dcs43/5200I | ||||
030 | 020173061 | 2.48 | 3.03 | |
Vite 5x14 | ||||
031 | 266947-0 | 0.83 | 1.01 | |
Coperchio del filtro * | ||||
032 | 020173612 | 3.54 | 4.32 | |
Prefiltro | ||||
033 | 020173011 | 3.28 | 4.00 | |
Vite Torx 5x20 A | ||||
034 | 908105205 | 0.98 | 1.20 | |
Manicotto in gomma | ||||
035 | 965401011 | 1.46 | 1.78 | |
Vite Torx 5x30 | ||||
036 | 908005305 | 0.98 | 1.20 | |
Dado quadrato M5 | ||||
037 | 921905004 | 0.83 | 1.01 | |
Tappo del serbatoio dell'olio Cpl Dcs430 A | ||||
038 | 010114032 | 6.38 | 7.78 | |
Morsetto 110 | ||||
038 | 020111070 | 2.02 | 2.46 | |
Etichetta | ||||
039 | 980115888 | 1.46 | 1.78 | |
Interruttore di cortocircuito | ||||
040 | 957605112 | 12.22 | 14.91 | |
Paraurti del palo | ||||
041 | 020250020 | 11.34 | 13.83 | |
Vite Torx M5X9 Pc-6114 A | ||||
042 | 266474-7 | 0.83 | 1.01 | |
Vite di tensione | ||||
043 | 389213081 | 3.54 | 4.32 | |
Dado di Serraggio Dcs4300I | ||||
044 | 001213020 | 2.36 | 2.88 | |
Vite perno 8x30 | ||||
045 | 905808305 | 1.67 | 2.04 | |
Piastra di guida | ||||
046 | 020111172 | 4.44 | 5.42 | |
Vite 3,5x10 | ||||
047 | 915735100 | 0.83 | 1.01 | |
Valvola di sfiato A | ||||
048 | 010245010 | 5.98 | 7.30 | |
Nessuna informazione disponibile, non ordinabile | ||||
049 | 908005125 | |||
Cattura catena 110 Dcs43/5200I | ||||
050 | 020111082 | 2.02 | 2.46 | |
Vite spec M12X1X4 A | ||||
051 | 001111012 | 2.36 | 2.88 | |
Staffa maniglia | ||||
054 | 957310027 | 30.70 | 37.45 | |
Ammortizzatore in gomma | ||||
055 | 965403491 | 6.38 | 7.78 | |
Nessuna informazione disponibile, non ordinabile | ||||
056 | 021114051 | |||
Vite Torx 5x30 | ||||
057 | 908005305 | 0.98 | 1.20 | |
Non più disponibile, nessuna sostituzione | ||||
058 | 266478-9 | |||
Staffa maniglia | ||||
059 | 020310600 | 3.54 | 4.32 | |
Serbatoio * | ||||
061 | 020114640 | 127.34 | 155.35 | |
Tappo del serbatoio | ||||
062 | 965451901 | 7.22 | 8.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
063 | 963230030 | |||
Filtro | ||||
064 | 163499-1 | 7.22 | 8.81 | |
Filtro | ||||
065 | 163499-1 | 7.22 | 8.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
067 | 957114010 | |||
Molla | ||||
068 | 020117160 | 2.36 | 2.88 | |
Comando gas | ||||
069 | 020117301 | 3.54 | 4.32 | |
Manico del gas con asta | ||||
070 | 020117290 | 13.82 | 16.86 | |
Molla per manico del gas | ||||
071 | 020117273 | 1.18 | 1.44 | |
Guarnizione | ||||
072 | 965404521 | 1.18 | 1.44 | |
Tubo del Carburante | ||||
073 | 965404460 | 6.38 | 7.78 | |
Nessuna informazione disponibile, non ordinabile | ||||
074 | 935932320 | |||
Vite Torx 4,7X13 | ||||
075 | 913447134 | 0.98 | 1.20 | |
Ammortizzatore in gomma | ||||
076 | 965403282 | 10.50 | 12.81 | |
Vite Met. Ck M5x16mm | ||||
077 | 266605-8 | 0.98 | 1.20 | |
Starter Completo A | ||||
078 | 026160640 | 76.04 | 92.77 | |
Impugnatura di avviamento | ||||
079 | 965402262 | 3.96 | 4.83 | |
Carcasa del ventilador Dcs4300I A | ||||
080 | 020112631 | 27.90 | 34.04 | |
Molla di richiamo Dpc64/73/01 A | ||||
082 | 020163031 | 11.82 | 14.42 | |
Vite 3,5x10 | ||||
083 | 915735100 | 0.83 | 1.01 | |
Corda di avviamento 3,5mmx95cm | ||||
084 | 108164020 | 2.02 | 2.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
085 | 027162070 | |||
Rivetto 8,4mm A | ||||
086 | 924108410 | 1.39 | 1.70 | |
Anello di arresto 8x0.8 | ||||
087 | 929108080 | 0.83 | 1.01 | |
Guida dell'aria | ||||
088 | 020112010 | 4.67 | 5.70 | |
Nessuna informazione disponibile, non ordinabile | ||||
089 | 264022-6 | |||
Rondella 8mm EA3201S A | ||||
090 | 267822-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
091 | 957604260 | |||
Molla del statore EK8100 A | ||||
092 | 234358-7 | 0.83 | 1.01 | |
CANDELA A | ||||
093 | 168517-0 | 5.06 | 6.17 | |
Nessuna informazione disponibile, non ordinabile | ||||
094 | 970502050 | |||
Cavo di isolamento 6X0,5X1000MM P | ||||
095 | 970502120 | 6.38 | 7.78 | |
Vite Metallica Ck M5x20mm | ||||
096 | 266607-4 | 0.83 | 1.01 | |
Accensione Compl. A | ||||
097 | 027140001 | 131.16 | 160.02 | |
Nessuna informazione disponibile, non ordinabile | ||||
098 | 027141021 | |||
Kit di avviamento | ||||
099 | 108166051 | 12.22 | 14.91 | |
Molla di torsione | ||||
100 | 122166020 | 1.18 | 1.44 | |
Bobina di accensione Dcs4300I A | ||||
101 | 020143032 | 77.67 | 94.76 | |
Cavo di interruzione * | ||||
102 | 001147000 | 8.59 | 10.48 | |
Cavo della candela 100cm | ||||
103 | 970310200 | 6.38 | 7.78 | |
Nessuna informazione disponibile, non ordinabile | ||||
104 | 027213452 | |||
Vite 5.5X18 * | ||||
105 | 905005184 | 0.98 | 1.20 | |
Leva di espulsione | ||||
106 | 027213221 | 13.83 | 16.87 | |
Protezione mano Dcs520 A | ||||
107 | 027213462 | 12.80 | 15.62 | |
Etichetta "avvertimento" | ||||
108 | 810449-4 | 2.84 | 3.46 | |
Set di boccole | ||||
109 | 027213430 | 12.22 | 14.91 | |
Passacavo in gomma Ps43/52 | ||||
110 | 027213150 | 2.10 | 2.56 | |
Tula Ps43/52 | ||||
111 | 027213161 | 2.48 | 3.03 | |
Nessuna informazione disponibile, non ordinabile | ||||
112 | 266476-3 | |||
Nessuna informazione disponibile, non ordinabile | ||||
113 | 923208004 | |||
Nessuna informazione disponibile, non ordinabile | ||||
114 | 027213651 | |||
BARRA TOMMY | ||||
115 | 027213130 | 2.71 | 3.31 | |
BARRA TOMMY | ||||
116 | 027213140 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
117 | 980114082 | |||
Piastra Dcs43/5200I | ||||
118 | 027213280 | 1.18 | 1.44 | |
Supporto del freno A | ||||
119 | 027213352 | 3.12 | 3.81 | |
Fascia freno | ||||
121 | 027213050 | 13.82 | 16.86 | |
Disco 5,2X12X1 * | ||||
122 | 924500049 | 0.83 | 1.01 | |
Tappo | ||||
124 | 027213111 | 5.30 | 6.47 | |
Anello di bloccaggio 4mm A | ||||
126 | 927304000 | 0.83 | 1.01 | |
Piastra di guida * | ||||
127 | 027111042 | 2.84 | 3.46 | |
Vite 3,5x10 | ||||
128 | 915735100 | 0.83 | 1.01 | |
Vite 5x12 | ||||
130 | 913205125 | 0.83 | 1.01 | |
Molla | ||||
131 | 027213120 | 2.48 | 3.03 | |
Nessuna informazione disponibile, non ordinabile | ||||
132 | 027213560 | |||
Linea di pressione dell'olio | ||||
133 | 020245020 | 3.54 | 4.32 | |
Linea di aspirazione A | ||||
134 | 020245041 | 7.22 | 8.81 | |
Pompa olio completa Dcs43/5200I A | ||||
135 | 027245161 | 63.68 | 77.69 | |
Kit di revisione (Pompa dell'olio) | ||||
136 | 030245070 | 11.34 | 13.83 | |
Guida pompa | ||||
137 | 027245010 | 9.24 | 11.27 | |
Nessuna informazione disponibile, non ordinabile | ||||
139 | 908005125 | |||
Rondella di bloccaggio A | ||||
140 | 234366-8 | 0.83 | 1.01 | |
Anello di arresto A | ||||
141 | 346872-2 | 2.71 | 3.31 | |
Disco di avviamento Eco-Pompa A | ||||
142 | 027245021 | 2.02 | 2.46 | |
CUSCINETTO A RULLINI | ||||
143 | 962210025 | 8.21 | 10.02 | |
Pignone 0.325 Z=8 Dcs4300I | ||||
144A | 020224070 | 12.22 | 14.91 | |
Pignone 3/8 Z=7 | ||||
144B | 026224010 | 12.22 | 14.91 | |
Tamburo di accoppiamento A | ||||
145 | 027223101 | 36.05 | 43.98 | |
ACCOPPIAMENTO | ||||
146 | 957180030 | 30.70 | 37.45 | |
Nessuna informazione disponibile, non ordinabile | ||||
147 | 024184021 | |||
Disco di Guida A | ||||
148 | 001182062 | 3.54 | 4.32 | |
Piastra di protezione A | ||||
151 | 020174171 | 3.12 | 3.81 | |
Guarnizione di scarico Ea3200S A | ||||
152 | 346304-9 | 1.67 | 2.04 | |
Scarico A | ||||
153 | 020174160 | 29.35 | 35.81 | |
Vite Torx M5X9 Pc-6114 A | ||||
156 | 266474-7 | 0.83 | 1.01 | |
Flangia di serraggio VN-HK 85 | ||||
158 | 267821-5 | 0.83 | 1.01 | |
Vite 5X62 | ||||
159 | 908205625 | 1.39 | 1.70 | |
COPERTURA | ||||
160 | 020118121 | 12.22 | 14.91 | |
Dado | ||||
161 | 001118062 | 3.28 | 4.00 | |
Vite 5x14 | ||||
162 | 266947-0 | 0.83 | 1.01 | |
Filtro dell'aria (Robcofl.) Dcs4300 | ||||
163A | 020173300 | 12.22 | 14.91 | |
Filtro dell'aria (Nylon) | ||||
163B | 020173202 | 19.23 | 23.46 | |
Vite Met. Ck M5x16mm | ||||
164 | 266605-8 | 0.98 | 1.20 | |
Piastra di copertura A | ||||
165B | 027118155 | 23.06 | 28.13 | |
Sigillo | ||||
166 | 965404780 | 1.39 | 1.70 | |
Vite Torx M5X9 Pc-6114 A | ||||
167 | 266474-7 | 0.83 | 1.01 | |
Guarnizione | ||||
168 | 965525032 | 1.67 | 2.04 | |
Base A | ||||
169 | 027118010 | 33.35 | 40.69 | |
Tappo * | ||||
170 | 965404230 | 1.18 | 1.44 | |
Anello di guida | ||||
171 | 965401024 | 3.28 | 4.00 | |
Ferrule * | ||||
172 | 965404410 | 1.46 | 1.78 | |
Guarnizione | ||||
173 | 965404341 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
174 | 020131042 | |||
Guarnizione | ||||
175 | 965524023 | 2.71 | 3.31 | |
Carburatore Dcs431/520 A | ||||
176 | 957151102 | 87.86 | 107.19 | |
Leva del choke | ||||
177 | 027150830 | 5.98 | 7.30 | |
Inserto * | ||||
178 | 020118030 | 1.18 | 1.44 | |
Vite 5x65 | ||||
179 | 908205658 | 1.67 | 2.04 | |
Disco 5.3 * | ||||
180 | 924105300 | 0.83 | 1.01 | |
Manicotto di aspirazione * | ||||
181 | 020171100 | 9.24 | 11.27 | |
Nessuna informazione disponibile, non ordinabile | ||||
182 | 020117280 | |||
Carburatore Dcs431/520 A | ||||
186 | 957151102 | 87.86 | 107.19 | |
Nessuna informazione disponibile, non ordinabile | ||||
188 | 001151240 | |||
Molla di pressione Stat. | ||||
189 | 021151230 | 3.12 | 3.81 | |
VITE C M4X35 | ||||
190 | 118151190 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
191 | 001151165 | |||
Diaframma per pompa, gomma | ||||
193 | 021151150 | 8.59 | 10.48 | |
Filtro | ||||
194 | 021151180 | 2.10 | 2.56 | |
Nessuna informazione disponibile, non ordinabile | ||||
195 | 118151060 | |||
Valvola a farfalla * | ||||
196 | 021151320 | 5.71 | 6.97 | |
Manicotto * | ||||
197 | 001151580 | 2.38 | 2.90 | |
Leva * | ||||
198 | 001151590 | 5.06 | 6.17 | |
Albero del choke* | ||||
200 | 001151600 | 12.22 | 14.91 | |
VITE C M4X35 | ||||
201 | 378151220 | 1.18 | 1.44 | |
Coperchio del diaframma | ||||
202 | 021151120 | 10.50 | 12.81 | |
Set di diaframmi Dcs520 | ||||
203 | 021151540 | 19.23 | 23.46 | |
Set di parti dello sterzo | ||||
204 | 957150040 | 10.99 | 13.41 | |
Disco di chiusura dimensione * | ||||
205 | 144150030 | 1.39 | 1.70 | |
Pettorale a strozzo * | ||||
206 | 001151260 | 3.54 | 4.32 | |
Palla * | ||||
208 | 118151170 | 2.71 | 3.31 | |
Molla H * | ||||
209 | 118151160 | 3.12 | 3.81 | |
Molla | ||||
210 | 021151530 | 2.71 | 3.31 | |
Molla a gas | ||||
211 | 001151310 | 2.71 | 3.31 | |
Molla L | ||||
212 | 021151480 | 3.72 | 4.54 | |
Nessuna informazione disponibile, non ordinabile | ||||
213 | 001151301 | |||
Vite di regolazione H * | ||||
214 | 001151510 | 11.82 | 14.42 | |
Vite di regolazione L * | ||||
215 | 001151470 | 9.24 | 11.27 |
