Qui troverai tutte le parti e i disegni disponibili di “Makita DCS501”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

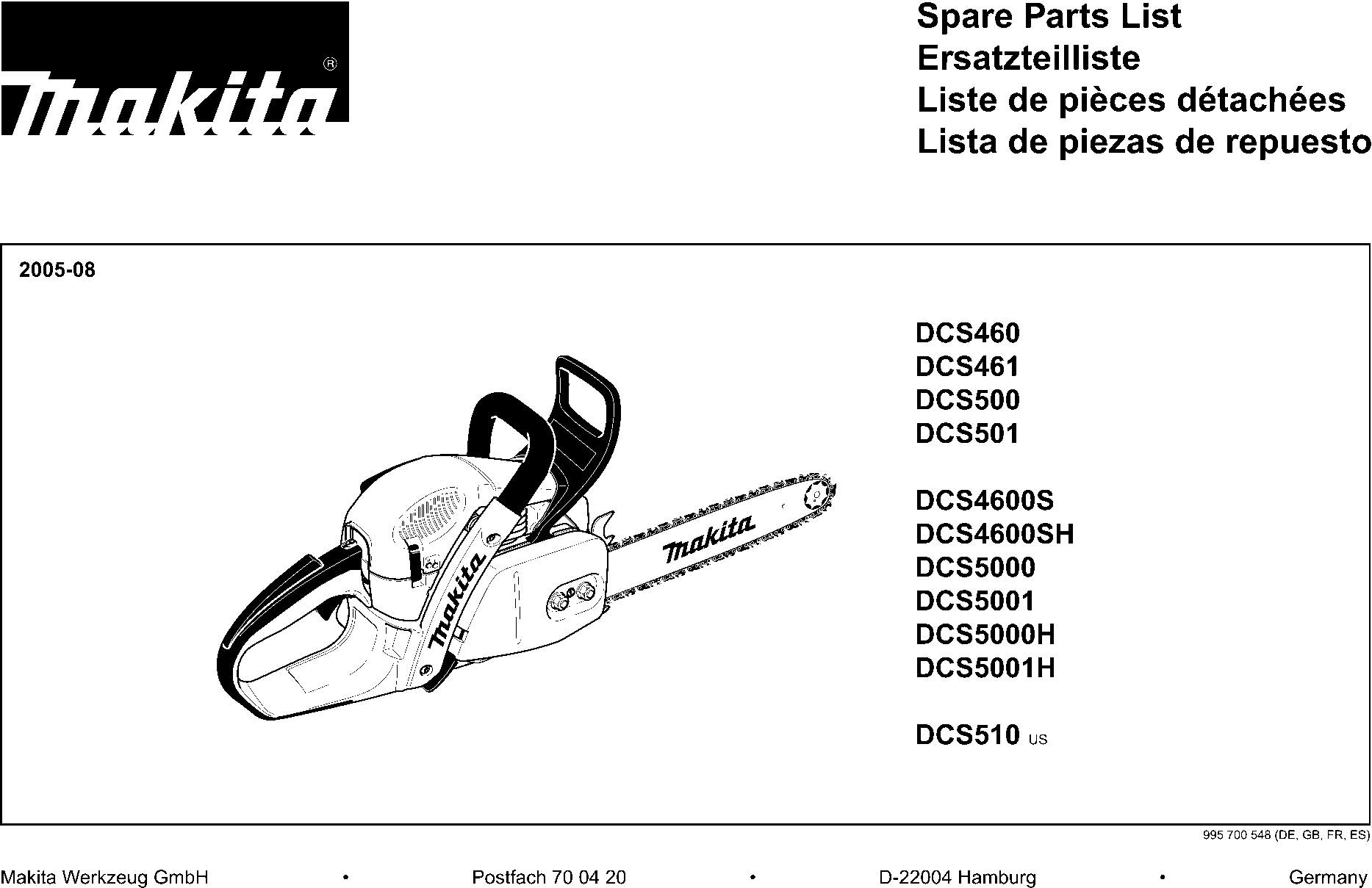

Disegni tecnici di Makita DCS501
Elenco parti di Makita DCS501
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 181114680 | |||
| Copertura del Manico | ||||
| 002 | 181117050 | 12.10 | 14.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 181117131 | |||
| Molla | ||||
| 004 | 181117031 | 2.40 | 2.93 | |
| Bilancere | ||||
| 005 | 181117081 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 181117110 | |||
| Copertura del Manico | ||||
| 007 | 181117050 | 12.10 | 14.76 | |
| Manopola del gas | ||||
| 009 | 181117121 | 4.80 | 5.86 | |
| Valvola di Aerazione compl. | ||||
| 010 | 957114061 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 913455204 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 181114080 | |||
| Filtro | ||||
| 013 | 163499-1 | 17.60 | 21.47 | |
| Filtro | ||||
| 014 | 163499-1 | 17.60 | 21.47 | |
| COPERCHIO DEL SERBATOIO ASSY EA3201S A | ||||
| 015 | 168823-3 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 963229036 | |||
| Molla di smorzamento | ||||
| 017 | 181114301 | 15.40 | 18.79 | |
| Molla di smorzamento | ||||
| 018 | 181114301 | 15.40 | 18.79 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | 181310200 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 020 | 913455204 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 913455164 | |||
| Coperchio blu | ||||
| 022 | 181114652 | 13.20 | 16.10 | |
| Vite Torx 6x20 | ||||
| 023 | 908006205 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 913455204 | |||
| Copertura Completa | ||||
| 026 | 181118602 | 42.90 | 52.34 | |
| Manico del soffocamento | ||||
| 027 | 181118060 | 3.60 | 4.39 | |
| Filtro dell'aria 'non tessuto' | ||||
| 028A | 181173190 | 17.60 | 21.47 | |
| Filtro dell'Aria in Nylon | ||||
| 028B | 181173090 | 17.60 | 21.47 | |
| Filtro dell'aria fine 'nylon' | ||||
| 028C | 181173240 | 15.40 | 18.79 | |
| Morsetto del Filtro dell'Aria | ||||
| 029 | 181171050 | 3.60 | 4.39 | |
| Cavo del gas Dcs4600 A | ||||
| 030 | 010117050 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 908505555 | |||
| Manico del soffocamento | ||||
| 032 | 181155020 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | 970311550 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 034 | 913455164 | |||
| Casa inferiore blu | ||||
| 036 | 181131602 | 30.80 | 37.58 | |
| Vite, era 913350204 | ||||
| 037 | 908905205 | 1.20 | 1.46 | |
| Valvola di gomma | ||||
| 038 | 038118110 | 1.20 | 1.46 | |
| RIVETTO | ||||
| 039 | 938650062 | 1.20 | 1.46 | |
| Collettore Completo | ||||
| 040 | 181171150 | 55.00 | 67.10 | |
| Tubo di impulso | ||||
| 041 | 181131090 | 12.10 | 14.76 | |
| Collettore Dcs4600 A | ||||
| 042 | 181131041 | 30.80 | 37.58 | |
| Anello conico Dcs4600 | ||||
| 044 | 181131070 | 2.48 | 3.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045 | 913455164 | |||
| Molla di contatto | ||||
| 046 | 181155010 | 4.80 | 5.86 | |
| Piastra di regolazione | ||||
| 047 | 181155030 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 913455164 | |||
| Flangia di serraggio VN-HK 85 | ||||
| 049 | 267821-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 980114928 | |||
| Scarico | ||||
| 053 | 181174102 | 45.10 | 55.02 | |
| Vite 3,5 | ||||
| 056 | 915035120 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 181174061 | |||
| Guarnizione di scarico | ||||
| 058 | 181174050 | 2.40 | 2.93 | |
| Vite, era 913350204 | ||||
| 059 | 908905205 | 1.20 | 1.46 | |
| Piastra di Protezione | ||||
| 060 | 181174091 | 6.00 | 7.32 | |
| Vite Torx M5X9 Pc-6114 A | ||||
| 061 | 266474-7 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 062 | 908905165 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 179130250 | |||
| Pistone 45mm | ||||
| 066 | 181132064 | 93.50 | 114.07 | |
| Anello del pistone 45mm | ||||
| 067 | 181132080 | 17.60 | 21.47 | |
| Spinotto del pistone | ||||
| 068 | 181132040 | 17.60 | 21.47 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 069 | 181132050 | 1.20 | 1.46 | |
| Buffer di impatto | ||||
| 070 | 424173-9 | 1.20 | 1.46 | |
| Valvola di decompressione | ||||
| 071 | 001131150 | 20.90 | 25.50 | |
| Vite in metallo M5x20mm | ||||
| 072 | 266960-8 | 1.00 | 1.22 | |
| Molla di smorzamento | ||||
| 073 | 181114401 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 181131132 | |||
| Albero Motore | ||||
| 075 | 181120102 | 118.80 | 144.94 | |
| Gabbia ad aghi K10x13x12,5 | ||||
| 076 | 962210103 | 13.20 | 16.10 | |
| Cuscinetto a sfere 6202C3 A | ||||
| 077 | 211483-1 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6202 C3 | ||||
| 078 | 960123159 | 28.60 | 34.89 | |
| Anello di tenuta 12/20x4,5 | ||||
| 079 | 962900156 | 5.71 | 6.97 | |
| Carter m-lato blu | ||||
| 080 | 179111650 | 99.00 | 120.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 081 | 179111640 | |||
| Guarnizione | ||||
| 082 | 181111061 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 083 | 170114061 | |||
| Anello O per tappo del serbatoio | ||||
| 084 | 963225030 | 2.40 | 2.93 | |
| Clip del cavo | ||||
| 085 | 181118050 | 3.60 | 4.39 | |
| Vite Torx 6x20 | ||||
| 086 | 908006205 | 1.20 | 1.46 | |
| Vite, era 913350204 | ||||
| 087 | 908905205 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 181111230 | |||
| Spina elastica 3x16 | ||||
| 089 | 936430160 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 090 | 181111230 | |||
| Vite, era 913350204 | ||||
| 091 | 908905205 | 1.20 | 1.46 | |
| Vite, era 913350204 | ||||
| 092 | 908905205 | 1.20 | 1.46 | |
| Catturatore di catena Dcs4600 A | ||||
| 093 | 181111051 | 4.80 | 5.86 | |
| Vite Torx 6x20 | ||||
| 094 | 908006205 | 1.20 | 1.46 | |
| Vite spinotto 8x20,5 | ||||
| 095 | 905808210 | 4.80 | 5.86 | |
| Paraurti del palo | ||||
| 096 | 181250011 | 13.20 | 16.10 | |
| VITE C M4X35 | ||||
| 097 | 908905165 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 098 | 010245030 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 100 | 181213300 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 181213230 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 102 | 181213300 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 103 | 181213300 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 181213270 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 181213260 | |||
| Anello O 7x2 | ||||
| 106 | 963207020 | 1.20 | 1.46 | |
| VITE C M4X35 | ||||
| 107 | 908905165 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 181160650 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 116 | 181112611 | |||
| Etichetta | ||||
| 117 | 980115221 | 6.00 | 7.32 | |
| Vite, era 913350204 | ||||
| 118 | 908905205 | 1.20 | 1.46 | |
| Manico avviatore Dpc64/73/10/11 A | ||||
| 119 | 001161020 | 4.80 | 5.86 | |
| Corda di avviamento 3,5mmx95cm | ||||
| 120 | 108164020 | 2.40 | 2.93 | |
| Corda di avviamento 3.5x100mtr | ||||
| 121 | 985000155 | 77.00 | 93.94 | |
| Flangia di serraggio VN-HK 85 | ||||
| 122 | 267821-5 | 1.00 | 1.22 | |
| Tamburo di avviamento | ||||
| 123 | 181162150 | 11.00 | 13.42 | |
| Molla di riavvolgimento | ||||
| 124 | 181163020 | 9.60 | 11.71 | |
| Disco 5,5x18x1,6 | ||||
| 125 | 924605510 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 126 | 913455204 | |||
| Piastra di guida aria | ||||
| 127 | 181118041 | 6.00 | 7.32 | |
| Accensione Zwt Easy Ps460 A | ||||
| 128 | 181143207 | 88.00 | 107.36 | |
| Cavo di accensione | ||||
| 129 | 181147050 | 6.00 | 7.32 | |
| Cavo di isolamento 6X0,5X1000MM P | ||||
| 131 | 970502120 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 132 | 957604260 | |||
| CANDELA A | ||||
| 133 | 168517-0 | 6.00 | 7.32 | |
| Vite, era 913350204 | ||||
| 134 | 908905205 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 264022-6 | |||
| Rondella 8mm EA3201S A | ||||
| 136 | 267822-3 | 1.00 | 1.22 | |
| Volano Easystart A | ||||
| 137 | 143331-5 | 39.60 | 48.31 | |
| Kit di avviamento | ||||
| 138 | 108166051 | 13.20 | 16.10 | |
| Pompa olio completa | ||||
| 140 | 181245251 | 36.30 | 44.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 181245260 | |||
| Coperchio della pompa olio | ||||
| 142 | 181245140 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 143 | 181245120 | |||
| Linea olio Cpl completa Dcs4600 A | ||||
| 145 | 181245300 | 9.60 | 11.71 | |
| Molla compressione | ||||
| 146 | 231975-4 | 1.00 | 1.22 | |
| Linea olio Cpl completa Dcs4600 A | ||||
| 147 | 181245300 | 9.60 | 11.71 | |
| VITE C M4X35 | ||||
| 149 | 908905165 | 1.20 | 1.46 | |
| Trasmissione della pompa dell'olio Dcs4600 A | ||||
| 150 | 185245400 | 13.20 | 16.10 | |
| Rondella 12 | ||||
| 151 | 267389-1 | 2.40 | 2.93 | |
| ACCOPPIAMENTO | ||||
| 152 | 168510-4 | 38.50 | 46.97 | |
| Molla della frizione | ||||
| 153 | 181184010 | 2.40 | 2.93 | |
| Disco di avviamento A | ||||
| 154 | 021224011 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 155 | 181213010 | |||
| Cuscinetto ad aghi 10/14X12 A | ||||
| 157 | 212082-2 | 2.40 | 2.93 | |
| Rivetto 29mm EA4300F A | ||||
| 159 | 267820-7 | 3.60 | 4.39 | |
| Anello di bloccaggio E-8 EA4300F A | ||||
| 160 | 259045-7 | 1.00 | 1.22 | |
| Anello di bloccaggio 4mm A | ||||
| 161 | 927304000 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 162 | 181213100 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 163 | 181213023 | |||
| Leva di blocco | ||||
| 164 | 181213170 | 12.80 | 15.62 | |
| Spugna | ||||
| 165 | 181213371 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 181213161 | |||
| Etichetta "avvertimento" | ||||
| 168 | 810449-4 | 2.40 | 2.93 | |
| Piastra distanziatrice | ||||
| 169 | 181213310 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 170 | 181213320 | |||
| Vite, era 913350204 | ||||
| 171 | 908905205 | 1.20 | 1.46 | |
| Piastra di copertura della catena | ||||
| 175 | 181213601 | 18.70 | 22.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 176 | 923208004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 177 | 181213220 | |||
| Piastra di copertura | ||||
| 178 | 181213191 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 179 | 913850155 | |||
| Tamburo di accoppiamento completo 3/8" ps-500 | ||||
| 180A | 181223322 | 45.10 | 55.02 | |
| Tamburo di accoppiamento completo 0,325" | ||||
| 180B | 181223312 | 46.20 | 56.36 | |
| Carburatore | ||||
| 200 | 181153301 | 100.10 | 122.12 | |
| Coperchio della pompa | ||||
| 202 | 181153030 | 24.20 | 29.52 | |
| Vite Tbv Dcs64/7901 | ||||
| 203 | 038153360 | 2.40 | 2.93 | |
| Coperchio del diaframma | ||||
| 204 | 181153040 | 7.20 | 8.78 | |
| Vite Pm45 | ||||
| 205 | 001153020 | 2.40 | 2.93 | |
| Set di guarnizioni del diaframma | ||||
| 206 | 181153020 | 22.00 | 26.84 | |
| Molla di richiamo EK8100 A | ||||
| 207A | 140587-1 | 16.50 | 20.13 | |
| Gomma del diaframma della pompa | ||||
| 207B | 181153060 | 9.60 | 11.71 | |
| Palla Dcs6401 | ||||
| 208 | 038153210 | 3.60 | 4.39 | |
| Vite di arresto statica | ||||
| 209 | 181153070 | 7.20 | 8.78 | |
| Setaccio Dcs34/69/7301 A | ||||
| 210 | 036153040 | 3.60 | 4.39 | |
| Kit di riparazione del gas | ||||
| 211 | 957153090 | 26.40 | 32.21 | |
| Kit di riparazione per strozzatore | ||||
| 212 | 957153080 | 27.50 | 33.55 | |
| Set pezzi di direzione carb | ||||
| 213 | 957153070 | 15.40 | 18.79 | |
| Molla Ps460-5000 | ||||
| 214 | 028153480 | 3.60 | 4.39 | |
| Vite di arresto statica L | ||||
| 215 | 181153180 | 10.80 | 13.18 | |
| Vite di arresto statica H | ||||
| 216 | 181153190 | 11.00 | 13.42 | |
| Rondella | ||||
| 217 | 181153220 | 3.60 | 4.39 | |
| Molla | ||||
| 224 | 181153110 | 3.60 | 4.39 | |
| Molla | ||||
| 225 | 181153160 | 3.60 | 4.39 | |
| Copertura | ||||
| 226 | 181153210 | 2.40 | 2.93 | |
| Clip di sostegno Dcs4630/5030 A | ||||
| 230 | 038155013 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 231 | 965402991 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 500 | 445038631 | |||
| Ruota del naso .325" .058" | ||||
| 501 | 415325710 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 528086672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 534686072 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 558083000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 558083010 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 510 | 445050651 | |||
| Ruota del naso 3/8" .058" | ||||
| 511 | 415038720 | 35.20 | 42.94 | |
| Non più disponibile, nessuna sostituzione | ||||
| 512 | 523093656 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 513 | 528099672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 514 | 558093000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 515 | 558093010 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 518 | 952100653 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 520 | 957004002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 521 | 958501633 | |||
| HAAKSE TORXSLEUTEL T27 | ||||
| 522 | 782025-3 | 3.00 | 3.66 | |
| SCHROEVENDRAAIER CARBURATEUR | ||||
| 523 | 783012-5 | 2.00 | 2.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 524 | 950004001 | |||
