Qui troverai tutte le parti e i disegni disponibili di “Makita DCE090”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

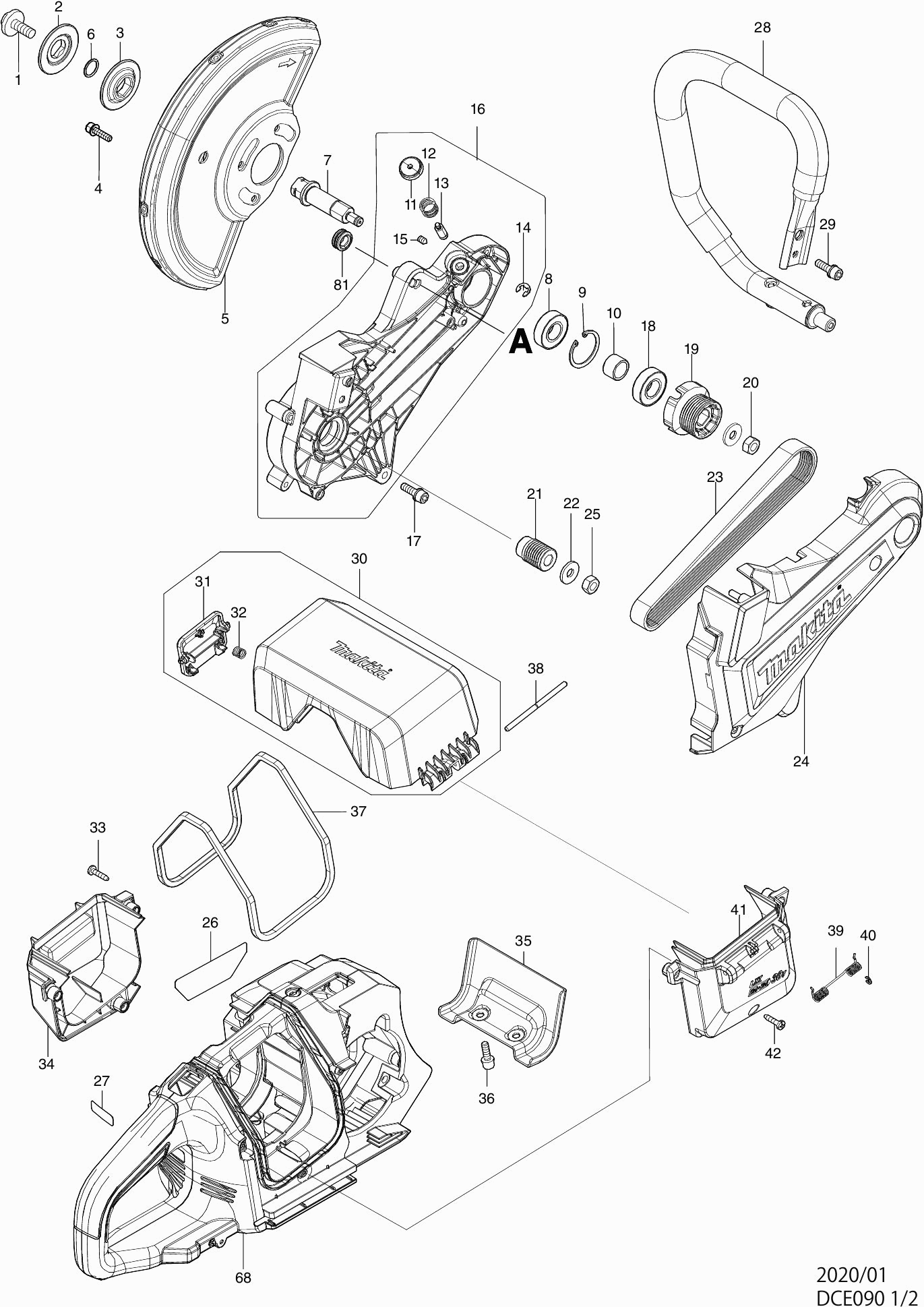

Disegni tecnici di Makita DCE090
Elenco parti di Makita DCE090
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone filettato M8X25mm A | ||||
| 001 | 266690-1 | 2.40 | 2.93 | |
| Flangia esterna 46mm DCE090 | ||||
| 002 | 224604-6 | 3.60 | 4.39 | |
| Flangia interna 46mm DCE90 | ||||
| 003 | 224605-4 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 922233-6 | |||
| Cappuccio di rettifica 230mm DCE090 P | ||||
| 005 | 162742-5 | 39.60 | 48.31 | |
| Anello O 14 | ||||
| 006 | 213162-7 | 1.00 | 1.22 | |
| Asse DCE90 | ||||
| 007 | 327532-5 | 4.80 | 5.86 | |
| Cuscinetto a sfere 6002llu | ||||
| 008 | 211232-6 | 8.40 | 10.25 | |
| Anello di bloccaggio r-32 | ||||
| 009 | 962151-6 | 1.00 | 1.22 | |
| Boccola 15mm DCE90 | ||||
| 010 | 257491-8 | 1.20 | 1.46 | |
| Pulsante AGC 18 | ||||
| 011 | 451485-7 | 0.83 | 1.01 | |
| Molla a compressione 12 | ||||
| 012 | 233089-5 | 1.00 | 1.22 | |
| Spina a spalla DCE90 | ||||
| 013 | 256947-8 | 1.00 | 1.22 | |
| STOPRING E-6 A | ||||
| 014 | 961012-7 | 1.00 | 1.22 | |
| Vite con chiave esagonale M5x8 | ||||
| 015 | 265880-3 | 1.00 | 1.22 | |
| Braccio di Rettifica DCE90 A | ||||
| 016 | 136250-2 | 59.40 | 72.47 | |
| Bullone esagonale M6X20 | ||||
| 017 | 922333-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6002llu | ||||
| 018 | 211232-6 | 8.40 | 10.25 | |
| Puleggia cinghia a V 7x34,6mm DCE90 | ||||
| 019 | 222197-7 | 10.80 | 13.18 | |
| DADO M8 | ||||
| 020 | 931402-8 | 1.00 | 1.22 | |
| Puleggia cinghia a V 7x20,5mm DCE90 | ||||
| 021 | 222198-5 | 13.20 | 16.10 | |
| Rondella 8 | ||||
| 022 | 253762-1 | 1.20 | 1.46 | |
| Cinghia a V 7x454mm DCE90 | ||||
| 023 | 225104-9 | 34.10 | 41.60 | |
| Copertura cinghia a V DCE90 | ||||
| 024 | 140U35-6 | 23.10 | 28.18 | |
| Vite a brugola M5X30mm DCE090 | ||||
| 024C10 | 265B09-3 | 1.20 | 1.46 | |
| Dado esagonale 8x13 | ||||
| 025 | 252154-1 | 1.20 | 1.46 | |
| Targhetta nominativa DCE090 | ||||
| 026 | 856Y91-7 | 1.00 | 1.22 | |
| Etichetta del numero di serie DCE090 | ||||
| 027 | 856Y97-5 | 2.40 | 2.93 | |
| Maniglia staffa 26 DCE90 | ||||
| 028 | 273025-9 | 16.50 | 20.13 | |
| Bullone esagonale M6X20 | ||||
| 029 | 922333-2 | 1.20 | 1.46 | |
| Coperchio superiore della batteria DCE90 | ||||
| 030 | 136218-8 | 16.50 | 20.13 | |
| Gancio del coperchio del vano batteria DCE090 | ||||
| 031 | 412348-2 | 3.60 | 4.39 | |
| Molla di compressione 7 | ||||
| 032 | 231240-1 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 033 | 265B67-9 | 1.00 | 1.22 | |
| Coperchio della batteria L DCE90 | ||||
| 034 | 412344-0 | 8.40 | 10.25 | |
| Piastra di guida DCE90 | ||||
| 035 | 347659-5 | 4.80 | 5.86 | |
| Bullone esagonale M6X20 | ||||
| 036 | 922333-2 | 1.20 | 1.46 | |
| Guarnizione del coperchio della batteria DCE90 | ||||
| 037 | 422566-4 | 6.00 | 7.32 | |
| Albero 4mm DCE90 | ||||
| 038 | 256948-6 | 1.00 | 1.22 | |
| Molla di torsione 5mm DCE90 | ||||
| 039 | 232594-9 | 8.40 | 10.25 | |
| Anello di arresto E-3 | ||||
| 040 | 961017-7 | 1.00 | 1.22 | |
| Coperchio inferiore della batteria DCE90 | ||||
| 041 | 412346-6 | 11.00 | 13.42 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 042 | 265B67-9 | 1.00 | 1.22 | |
| Bullone Allen M6X35Mm | ||||
| 043 | 922358-6 | 1.00 | 1.22 | |
| Casa del motore DCE90 | ||||
| 044 | 412277-9 | 11.00 | 13.42 | |
| Parker Ck 2x6mm | ||||
| 045 | 266490-9 | 1.00 | 1.22 | |
| Stopper DHR400 | ||||
| 046 | 687B69-9 | 2.40 | 2.93 | |
| Controller B DCE90 | ||||
| 047 | 620C87-0 | 16.50 | 20.13 | |
| Vite M3X6 | ||||
| 048 | 652031-1 | 1.00 | 1.22 | |
| Cablaggio DCE90 | ||||
| 049 | 632P83-4 | 8.40 | 10.25 | |
| Campo DCE90 | ||||
| 050 | 629492-0 | 72.60 | 88.57 | |
| Piastra intermedia DCE90 | ||||
| 051 | 459144-7 | 2.40 | 2.93 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 052 | 265B67-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6000ddw | ||||
| 053 | 211289-7 | 13.20 | 16.10 | |
| Indotto DCE90 | ||||
| 054 | 519629-6 | 147.40 | 179.83 | |
| Rondella 12 | ||||
| 055 | 253759-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201llu | ||||
| 056 | 211137-0 | 6.00 | 7.32 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 057 | 265B67-9 | 1.00 | 1.22 | |
| Set di alloggiamento della batteria DCE90 | ||||
| 058 | 183E46-2 | 6.00 | 7.32 | |
| Unità di connessione | ||||
| 059 | 643874-2 | 3.60 | 4.39 | |
| Unità di connessione | ||||
| 060 | 643874-2 | 3.60 | 4.39 | |
| Set di alloggiamento della batteria DCE90 | ||||
| 061 | 183E46-2 | 6.00 | 7.32 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 062 | 265B67-9 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 063 | 911116-5 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 064 | 232267-4 | 1.20 | 1.46 | |
| Lente DCE090 | ||||
| 065 | 412347-4 | 4.80 | 5.86 | |
| Dado M6 4-K Btd123F * | ||||
| 066 | 252173-7 | 1.00 | 1.22 | |
| Circuito LED DCE90 | ||||
| 067 | 620C88-8 | 9.60 | 11.71 | |
| Carcassa della macchina DCE90 | ||||
| 068 | 136219-6 | 63.80 | 77.84 | |
| Circuito di luce B DLM460 | ||||
| 069 | 140F08-9 | 14.30 | 17.45 | |
| Luce a LED B DLM460 | ||||
| 069C10 | 818A73-3 | 2.40 | 2.93 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 070 | 265B67-9 | 1.00 | 1.22 | |
| Circuito di commutazione DCE90 | ||||
| 071 | 140U77-0 | 13.20 | 16.10 | |
| Etichetta I/O DCE090 | ||||
| 071C10 | 8013T3-3 | 2.40 | 2.93 | |
| Molla di compressione 3mm DCE90 A | ||||
| 072 | 232699-5 | 1.00 | 1.22 | |
| Molla di compressione 3mm DCE90 A | ||||
| 072-1 | 232699-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 073 | 412343-2 | |||
| Pulsante di sicurezza DCE90 A | ||||
| 073-1 | 413687-3 | 2.40 | 2.93 | |
| Molla di compressione 4mm WR100D | ||||
| 074 | 232353-1 | 1.00 | 1.22 | |
| Molla di compressione 4mm DCE090 | ||||
| 074-1 | 233064-1 | 1.00 | 1.22 | |
| Controller DCE90 | ||||
| 075 | 620C86-2 | 184.80 | 225.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 076 | 412342-4 | |||
| Pulsante Interruttore DCE90 A | ||||
| 076-1 | 413615-8 | 2.40 | 2.93 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 077 | 651083-9 | 19.80 | 24.16 | |
| Molla a Balia | ||||
| 079 | 232267-4 | 1.20 | 1.46 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 080 | 265B67-9 | 1.00 | 1.22 | |
| BOCCOLA | ||||
| 081 | 424623-4 | 1.00 | 1.22 | |
| Vite a brugola M8x27mm | ||||
| 082 | 265B45-9 | 8.40 | 10.25 | |
| Set di tubature dell'acqua DCE90 | ||||
| 083 | 127491-1 | 38.50 | 46.97 | |
