Qui troverai tutte le parti e i disegni disponibili del 'Makita DCC501'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

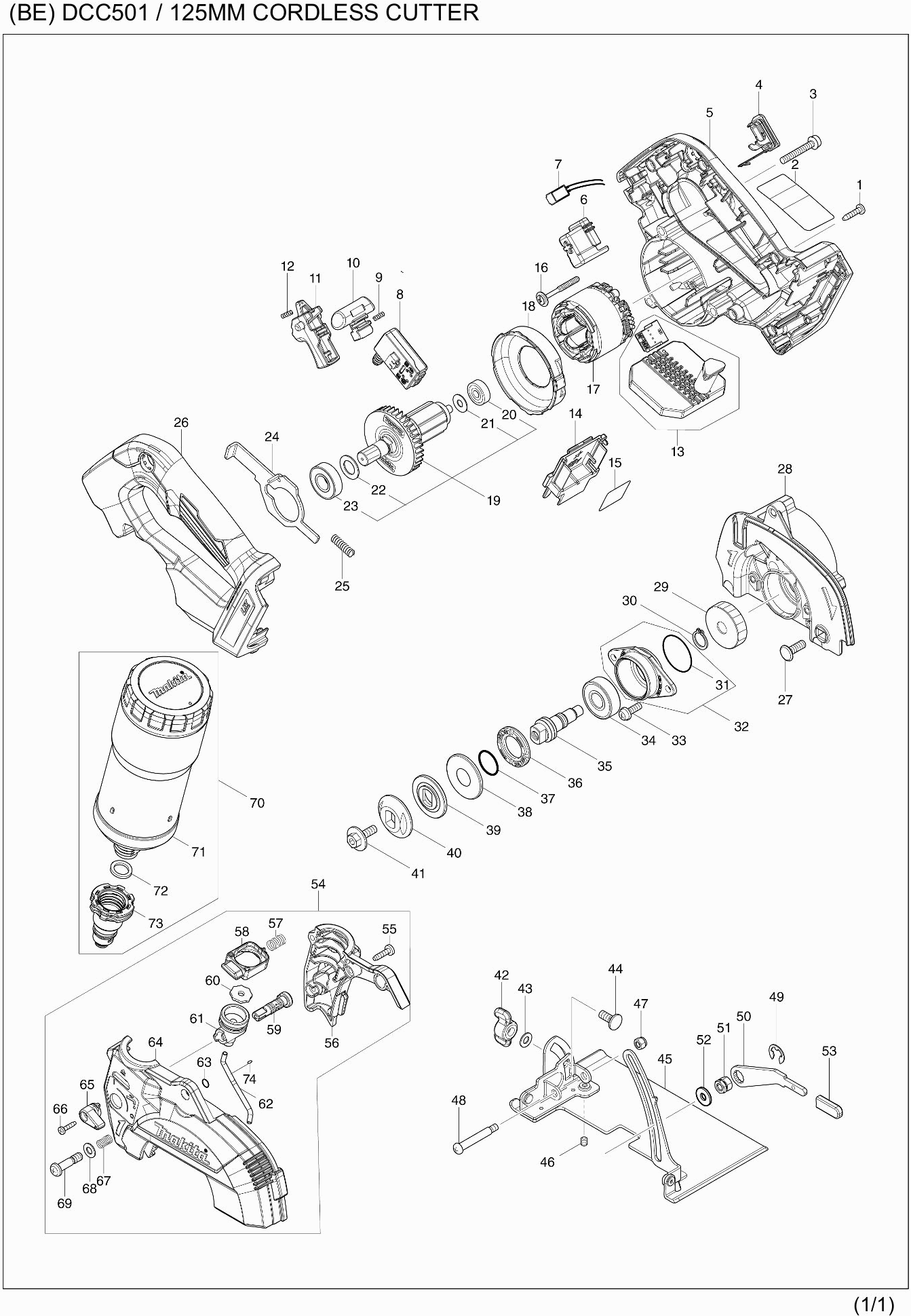

Disegno tecnico del modello Makita DCC501
Elenco parti di ricambio del modello Makita DCC501
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 266326-2 | |||
| Targhetta DCC501 | ||||
| 002 | 811A32-6 | 0.83 | 1.01 | |
| Vite 5x36 | ||||
| 003 | 911258-5 | 0.83 | 1.01 | |
| Cappuccio di copertura DGA701 | ||||
| 004 | 140F99-0 | 2.44 | 2.98 | |
| Anello O 16 | ||||
| 004C10 | 213218-6 | 0.83 | 1.01 | |
| Anello O 16 SP001G | ||||
| 004C11 | 213A05-9 | 0.83 | 1.01 | |
| Etichetta DGA701 | ||||
| 004C20 | 818H07-8 | 2.80 | 3.42 | |
| Casa del motore CPL DCC500 | ||||
| 005 | 140Y20-3 | 19.80 | 24.16 | |
| Penna di gomma 6 | ||||
| 005 | 263005-3 | 0.83 | 1.01 | |
| Porta DCC500 | ||||
| 006 | 459256-6 | 0.83 | 1.01 | |
| Circuito LED DHR680 | ||||
| 007 | 620936-3 | 8.46 | 10.32 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 008 | 651083-9 | 19.88 | 24.25 | |
| Molla di compressione 4 | ||||
| 009 | 231433-0 | 0.83 | 1.01 | |
| Pulsante di blocco DCC500 | ||||
| 010 | 459264-7 | 0.83 | 1.01 | |
| Pulsante di commutazione DHS660 | ||||
| 011 | 458594-3 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 012 | 231433-0 | 0.83 | 1.01 | |
| Controllore DCC500 | ||||
| 013 | 620E44-0 | 70.18 | 85.62 | |
| Unità di connessione | ||||
| 014 | 643874-2 | 3.65 | 4.45 | |
| Etichetta n. serie DCC501 | ||||
| 015 | 811A34-2 | 0.83 | 1.01 | |
| Vite da lamiera 4x40mm DKP181 | ||||
| 016 | 265679-6 | 0.83 | 1.01 | |
| Campo | ||||
| 017 | 629A39-6 | 28.73 | 35.05 | |
| Piastra intermedia DCC500 | ||||
| 018 | 413291-8 | 1.02 | 1.24 | |
| Indotto DCC500 | ||||
| 019 | 519665-2 | 34.35 | 41.91 | |
| Cuscinetto a sfere 626zz | ||||
| 020 | 210143-2 | 2.80 | 3.42 | |
| Rondella Sottile 6 | ||||
| 021 | 253332-6 | 0.83 | 1.01 | |
| Rondella 12 | ||||
| 022 | 253744-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6001dw | ||||
| 023 | 211131-2 | 9.52 | 11.61 | |
| Anello di Blocco di Albero DCC500 | ||||
| 024 | 347785-0 | 1.43 | 1.74 | |
| Molla di compressione 6 DCC500 | ||||
| 025 | 232667-8 | 0.83 | 1.01 | |
| Copertura maniglia DCC500 | ||||
| 026 | 140Y24-5 | 5.22 | 6.37 | |
| Penna di gomma 6 | ||||
| 026C10 | 263005-3 | 0.83 | 1.01 | |
| Vite M6 4100Kb | ||||
| 027 | 251586-9 | 0.83 | 1.01 | |
| Cassa ingranaggi DCC500 | ||||
| 028 | 140Y21-1 | 21.87 | 26.68 | |
| Anello O 28 DCC500 | ||||
| 028C10 | 213430-8 | 0.83 | 1.01 | |
| Ingranaggio 45 DCC500 | ||||
| 029 | 227855-0 | 3.55 | 4.33 | |
| Rondella di bloccaggio S-12 | ||||
| 030 | 961052-5 | 0.83 | 1.01 | |
| Anello O 30 4100Kb | ||||
| 031 | 213444-7 | 0.83 | 1.01 | |
| Cuscinetto completo 4100Kb A | ||||
| 032 | 135948-8 | 4.08 | 4.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | 911223-4 | |||
| Cuscinetto a sfere 6201dw1 | ||||
| 034 | 211129-9 | 7.44 | 9.08 | |
| Asse 4100Kb | ||||
| 035 | 325603-2 | 3.22 | 3.93 | |
| Anello di bloccaggio del cuscinetto 19-33 | ||||
| 036 | 285858-0 | 1.43 | 1.74 | |
| Anello O 18 | ||||
| 037 | 213279-6 | 0.83 | 1.01 | |
| Rondella M15 4100Kb | ||||
| 038 | 253397-8 | 1.43 | 1.74 | |
| Flangia interna 36 4100Kb | ||||
| 039 | 224423-0 | 2.45 | 2.99 | |
| Flangia esterna 36 4100Kb | ||||
| 040 | 224424-8 | 2.45 | 2.99 | |
| Vite a testa esagonale M6 | ||||
| 041 | 266510-9 | 0.83 | 1.01 | |
| Bottone di bloccaggio M6 | ||||
| 042 | 252649-4 | 0.83 | 1.01 | |
| Rondella 6x12mm | ||||
| 043 | 941151-9 | 0.83 | 1.01 | |
| Bullone scanalato M6x14 DSS610 | ||||
| 044 | 265939-6 | 0.83 | 1.01 | |
| Piastra di base 4DCC500 | ||||
| 045 | 162951-6 | 7.43 | 9.06 | |
| Bullone esagonale 5x6 | ||||
| 046 | 266264-8 | 0.83 | 1.01 | |
| Dado di blocco esagonale 5x8 | ||||
| 047 | 252103-8 | 0.83 | 1.01 | |
| Vite M5 4100Kb | ||||
| 048 | 266515-9 | 0.83 | 1.01 | |
| Anello di bloccaggio E-8 | ||||
| 049 | 257982-9 | 0.83 | 1.01 | |
| Piastra leva DHS660/661 | ||||
| 050 | 347399-5 | 1.01 | 1.23 | |
| Dado esagonale M6 | ||||
| 051 | 264103-6 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 052 | 253111-2 | 0.83 | 1.01 | |
| Cappuccio DHS660/661 | ||||
| 053 | 286036-5 | 0.83 | 1.01 | |
| Coperchio del serbatoio d'acqua DCC500Z P | ||||
| 054 | 127748-0 | 39.89 | 48.67 | |
| Vite autofilettante Ct 4x16 | ||||
| 055 | 266034-5 | 0.83 | 1.01 | |
| Coperchio impermeabile R DCC501 | ||||
| 056 | 413293-4 | 4.15 | 5.06 | |
| Molla di compressione 7 DCC501 | ||||
| 057 | 232669-4 | 0.83 | 1.01 | |
| Pulsante DCC501 | ||||
| 058 | 413299-2 | 2.53 | 3.09 | |
| Rubinetto DCC501 | ||||
| 059 | 413297-6 | 5.96 | 7.27 | |
| Rondella 5 DCC501 | ||||
| 060 | 261166-3 | 0.83 | 1.01 | |
| Base dell'ugello DCC501 | ||||
| 061 | 413298-4 | 4.73 | 5.77 | |
| Ugello DCC501 | ||||
| 062 | 327746-6 | 5.33 | 6.50 | |
| Anello O-ring 5mm | ||||
| 063 | 213005-3 | 0.83 | 1.01 | |
| Coperchio di protezione acqua L DCC501 | ||||
| 064 | 312A80-3 | 12.90 | 15.74 | |
| Leva 16 DCC501 | ||||
| 065 | 413300-3 | 2.53 | 3.09 | |
| Vite M3x14 | ||||
| 066 | 266404-8 | 0.83 | 1.01 | |
| Molla di compressione 7 | ||||
| 067 | 233267-7 | 1.01 | 1.23 | |
| Rondella 6x12mm | ||||
| 068 | 941151-9 | 0.83 | 1.01 | |
| Bullone ad ali M6x26 4100KB A | ||||
| 069 | 265658-4 | 0.83 | 1.01 | |
| Serbatoio dell'acqua DCC500Z P | ||||
| 070 | 127800-4 | 14.24 | 17.37 | |
| Montaggio del serbatoio d'acqua DCC501 | ||||
| 070 | 122B73-6 | 12.90 | 15.74 | |
| Anello O 50 | ||||
| 071 | 213605-9 | 0.83 | 1.01 | |
| Rondella in plastica 12 | ||||
| 072 | 261056-0 | 0.83 | 1.01 | |
| Anello in Gomma 12 DCC501 | ||||
| 072-1 | 261173-6 | 0.83 | 1.01 | |
| Copertura DCC501 | ||||
| 073 | 140Y22-9 | 9.80 | 11.96 | |
| Penna 8 DCC501 | ||||
| 073 | 413296-8 | 3.31 | 4.04 | |
| Anello O 7 | ||||
| 073 | 213011-8 | 0.83 | 1.01 | |
| Anello O-ring 6 | ||||
| 073 | 213017-6 | 0.83 | 1.01 | |
| Molla di compressione 8 DCC501 | ||||
| 073 | 232668-6 | 0.83 | 1.01 | |
| Anello O 3 | ||||
| 074 | 213022-3 | 0.83 | 1.01 | |
