Qui troverai tutte le parti e i disegni disponibili di “Makita DBM230”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

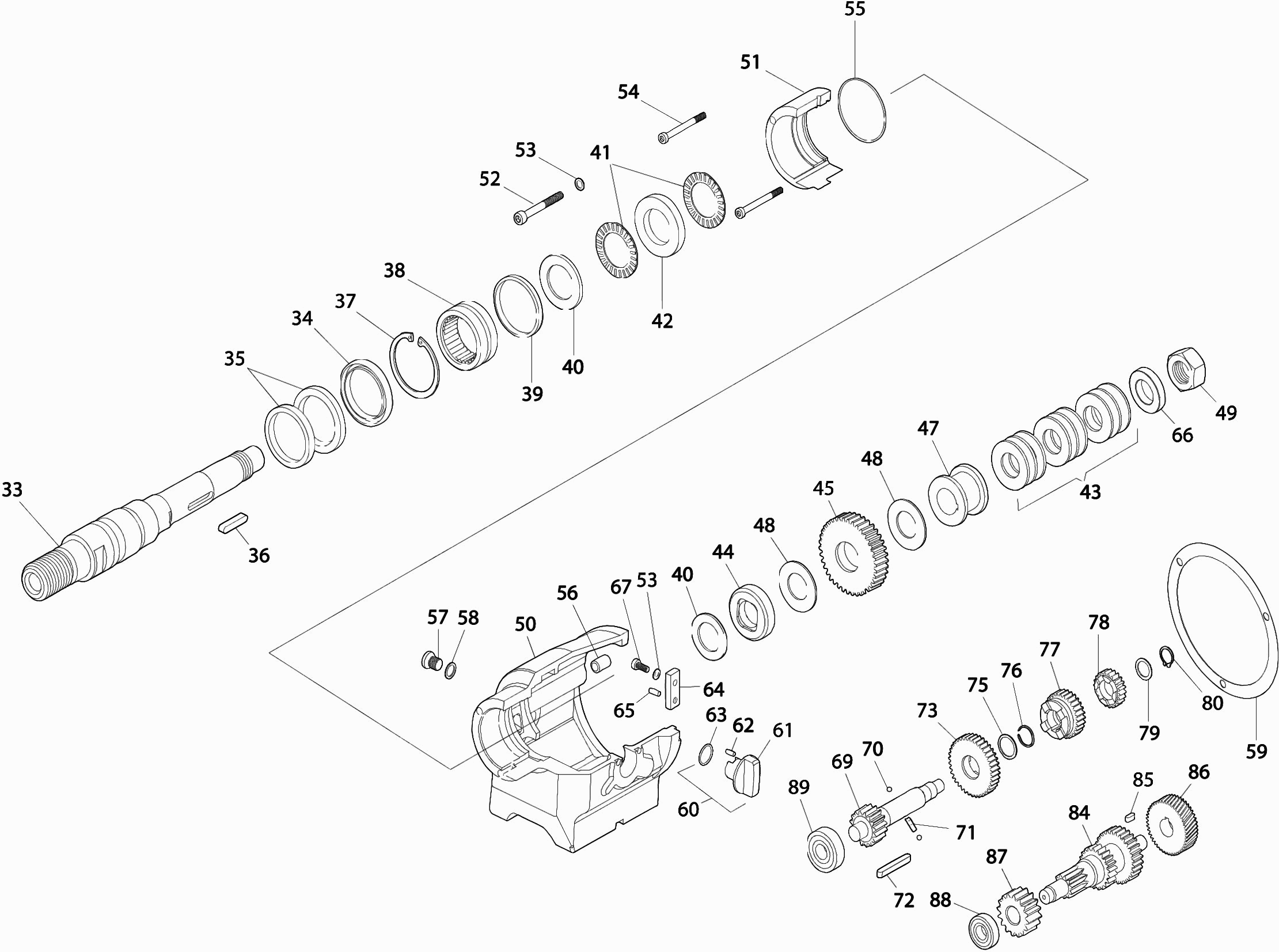

Disegni tecnici di Makita DBM230
Elenco parti di Makita DBM230
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto | ||||
| 001 | EE73537100 | 367.40 | 448.23 | |
| Cuscinetto a sfere 6000zz | ||||
| 002 | 210067-2 | 1.20 | 1.46 | |
| Alloggiamento del cuscinetto | ||||
| 003 | EE83000031 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6201rsz | ||||
| 004 | EE80410101 | 13.20 | 16.10 | |
| Boccola di scorrimento | ||||
| 005 | EE80420160 | 11.00 | 13.42 | |
| Rondella di bloccaggio S-12 | ||||
| 006 | 961052-5 | 1.00 | 1.22 | |
| Cassa del motore completa | ||||
| 007 | EE80900159 | 39.60 | 48.31 | |
| CAMPO | ||||
| 008 | EE73R53150 | 161.70 | 197.27 | |
| Portaspazzole di Carbone | ||||
| 010 | EE80201199 | 17.60 | 21.47 | |
| Spazzola di carbone DBM131 A | ||||
| 011 | EE7332022S | 14.30 | 17.45 | |
| Cappuccio della spazzola RG 130 E USA | ||||
| 012 | EE80900073 | 1.20 | 1.46 | |
| Vite Ck 4,2x13 | ||||
| 013 | EE80201270 | 1.20 | 1.46 | |
| Vite 3x78 | ||||
| 014 | EE80201234 | 2.40 | 2.93 | |
| Vite Ck 2,9X13Mm * | ||||
| 015 | EE80201252 | 1.00 | 1.22 | |
| Piastra di riempimento | ||||
| 016 | EE85000097 | 7.20 | 8.78 | |
| Vite Ck 4,5x60 | ||||
| 017 | EE80201425 | 2.40 | 2.93 | |
| Custodia del motore | ||||
| 018 | EE73537240 | 14.30 | 17.45 | |
| Vite 4,8x70 | ||||
| 019 | EE80201286 | 2.40 | 2.93 | |
| Custodia del motore B | ||||
| 020 | EE75613425 | 11.00 | 13.42 | |
| Interruttore | ||||
| 022 | EE80600119 | 52.80 | 64.42 | |
| CONDENSATORE | ||||
| 023 | EE80500010 | 10.80 | 13.18 | |
| passacavo | ||||
| 024 | EE80600174 | 6.00 | 7.32 | |
| Dispositivo di corrente residua | ||||
| 025 | EE73533262 | 169.40 | 206.67 | |
| Coperchio interno | ||||
| 026 | EE73537610 | 125.40 | 152.99 | |
| Vite M6x6 | ||||
| 027 | EE80200757 | 1.20 | 1.46 | |
| Anello di guarnizione 15x21x3 | ||||
| 028 | EE83000042 | 8.40 | 10.25 | |
| Anello di bloccaggio R-32x1,5 | ||||
| 029 | EE80201351 | 1.20 | 1.46 | |
| Cuscinetto a rullini Hk2012 | ||||
| 030 | EE80420150 | 11.00 | 13.42 | |
| Cuscinetto a rullini Hk1212 | ||||
| 031 | EE80420130 | 10.80 | 13.18 | |
| Asse Dbm230 * | ||||
| 032 | EE73531420 | 139.70 | 170.43 | |
| Anello di tenuta 40x52x7 | ||||
| 034 | EE83000073 | 28.60 | 34.89 | |
| Anello di tenuta 40x55x7 | ||||
| 035 | EE83000074 | 28.60 | 34.89 | |
| Chiavetta 6x6x32 | ||||
| 036 | EE80200607 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | EE80201337 | |||
| Cuscinetto a rullini Nks37 | ||||
| 038 | EE80420155 | 52.80 | 64.42 | |
| Rondella | ||||
| 039 | EE73531450 | 8.40 | 10.25 | |
| Disco Ls3047 | ||||
| 040 | EE80420165 | 10.80 | 13.18 | |
| Cuscinetto a rullini assiale Axk3047a | ||||
| 041 | EE80420038 | 10.80 | 13.18 | |
| Disco Zs3151 | ||||
| 042 | EE80420168 | 28.60 | 34.89 | |
| Molla a disco 50x25,4x3 | ||||
| 043 | EE80200717 | 7.20 | 8.78 | |
| Anello di bloccaggio | ||||
| 044 | EE73531425 | 26.40 | 32.21 | |
| INGRANAGGIO | ||||
| 045 | EE73533430 | 83.60 | 101.99 | |
| Cilindro guida | ||||
| 047 | EE73531423 | 45.10 | 55.02 | |
| Anello di distanza AU 43 FF | ||||
| 048 | EE85000076 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | EE80201010 | |||
| Custodia del ingranaggio | ||||
| 050 | EE73537400 | 169.40 | 206.67 | |
| Rondella | ||||
| 051 | EE73531410 | 19.80 | 24.16 | |
| Bullone M6X25 | ||||
| 052 | EE80201125 | 1.20 | 1.46 | |
| Anello di bloccaggio S-6 | ||||
| 053 | EE80201362 | 1.00 | 1.22 | |
| Bullone di Bloccaggio sigillante M5x55 | ||||
| 054 | EE80201211 | 2.40 | 2.93 | |
| Anello O 50,52x1,78 | ||||
| 055 | EE83000080 | 4.80 | 5.86 | |
| MANICOTTO FILETTATO | ||||
| 056 | EE80201050 | 10.80 | 13.18 | |
| Bloccaggio dell'asse 1/8" | ||||
| 057 | EE80201406 | 3.60 | 4.39 | |
| Anello di tenuta 1/8" | ||||
| 058 | EE83000106 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 059 | EE82000066 | 6.00 | 7.32 | |
| Cursore di velocità | ||||
| 060 | EE73531545 | 19.80 | 24.16 | |
| Cursore di velocità | ||||
| 061 | EE73531545 | 19.80 | 24.16 | |
| Spillo 4,6x12 | ||||
| 062 | EE80200578 | 1.20 | 1.46 | |
| Anello O 18,77x1,75 | ||||
| 063 | EE83000081 | 1.20 | 1.46 | |
| Bilanciatore ingranaggi | ||||
| 064 | EE73531542 | 17.60 | 21.47 | |
| Spillo 5,6x14 | ||||
| 065 | EE80200579 | 1.20 | 1.46 | |
| Rondella a molla 6 | ||||
| 066 | EE80201364 | 1.20 | 1.46 | |
| Bullone M5X12 | ||||
| 067 | EE80201230 | 1.20 | 1.46 | |
| Albero del ingranaggio | ||||
| 069 | EE73533490 | 99.00 | 120.78 | |
| Palla di acciaio 5mm | ||||
| 070 | EE80410081 | 1.20 | 1.46 | |
| Molla | ||||
| 071 | EE80200694 | 2.40 | 2.93 | |
| Chiavetta 6x6x50 | ||||
| 072 | EE80200610 | 3.60 | 4.39 | |
| Ingranaggio A | ||||
| 073 | EE73531460 | 99.00 | 120.78 | |
| Anello 20x24,5x1 | ||||
| 075 | EE73531494 | 2.40 | 2.93 | |
| Rondella elastica 20 | ||||
| 076 | EE80200749 | 2.40 | 2.93 | |
| INGRANAGGIO | ||||
| 077 | EE73531550 | 83.60 | 101.99 | |
| Ingranaggio B | ||||
| 078 | EE73531470 | 99.00 | 120.78 | |
| Anello 16x22x1 | ||||
| 079 | EE80200514 | 1.20 | 1.46 | |
| Anello di bloccaggio 16x1 | ||||
| 080 | EE80201316 | 1.20 | 1.46 | |
| Cavo di terra | ||||
| 081 | EE73325185 | 3.60 | 4.39 | |
| Vite Ck 4x6 | ||||
| 082 | EE80201200 | 1.20 | 1.46 | |
| Anello di ritenzione 4.3 | ||||
| 083 | EE80200752 | 1.00 | 1.22 | |
| Asse intermedio | ||||
| 084 | EE73531500 | 99.00 | 120.78 | |
| Chiave 5x5x10 | ||||
| 085 | EE80200600 | 1.20 | 1.46 | |
| Ingranaggio C | ||||
| 086 | EE73531440 | 72.60 | 88.57 | |
| Ingranaggio D | ||||
| 087 | EE73533510 | 48.40 | 59.05 | |
| CUSCINETTO A SFERA | ||||
| 088 | EE80410031 | 14.30 | 17.45 | |
| Cuscinetto a sfere 6302 | ||||
| 089 | EE80410160 | 17.60 | 21.47 | |
| Tubo Cpl | ||||
| 091 | EE83000109 | 16.50 | 20.13 | |
| Rondella di tenuta per Wh14 | ||||
| 092 | EE83000107 | 1.00 | 1.22 | |
| Valvola a sfera | ||||
| 093 | EE83000117 | 19.80 | 24.16 | |
| Accoppiamento di montaggio | ||||
| 095 | EE83000124 | 6.00 | 7.32 | |
| Porta LED | ||||
| 097 | EE80601153 | 1.20 | 1.46 | |
| LED | ||||
| 098 | EE80601154 | 3.60 | 4.39 | |
| Dado di plastica | ||||
| 099 | EE80201295 | 1.00 | 1.22 | |
| Circuito | ||||
| 100 | EE80601155 | 161.70 | 197.27 | |
| Vite Ck 4,2X25Mm * | ||||
| 101 | EE80201273 | 1.00 | 1.22 | |
