Qui troverai tutte le parti e i disegni disponibili di “Makita DBM130”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

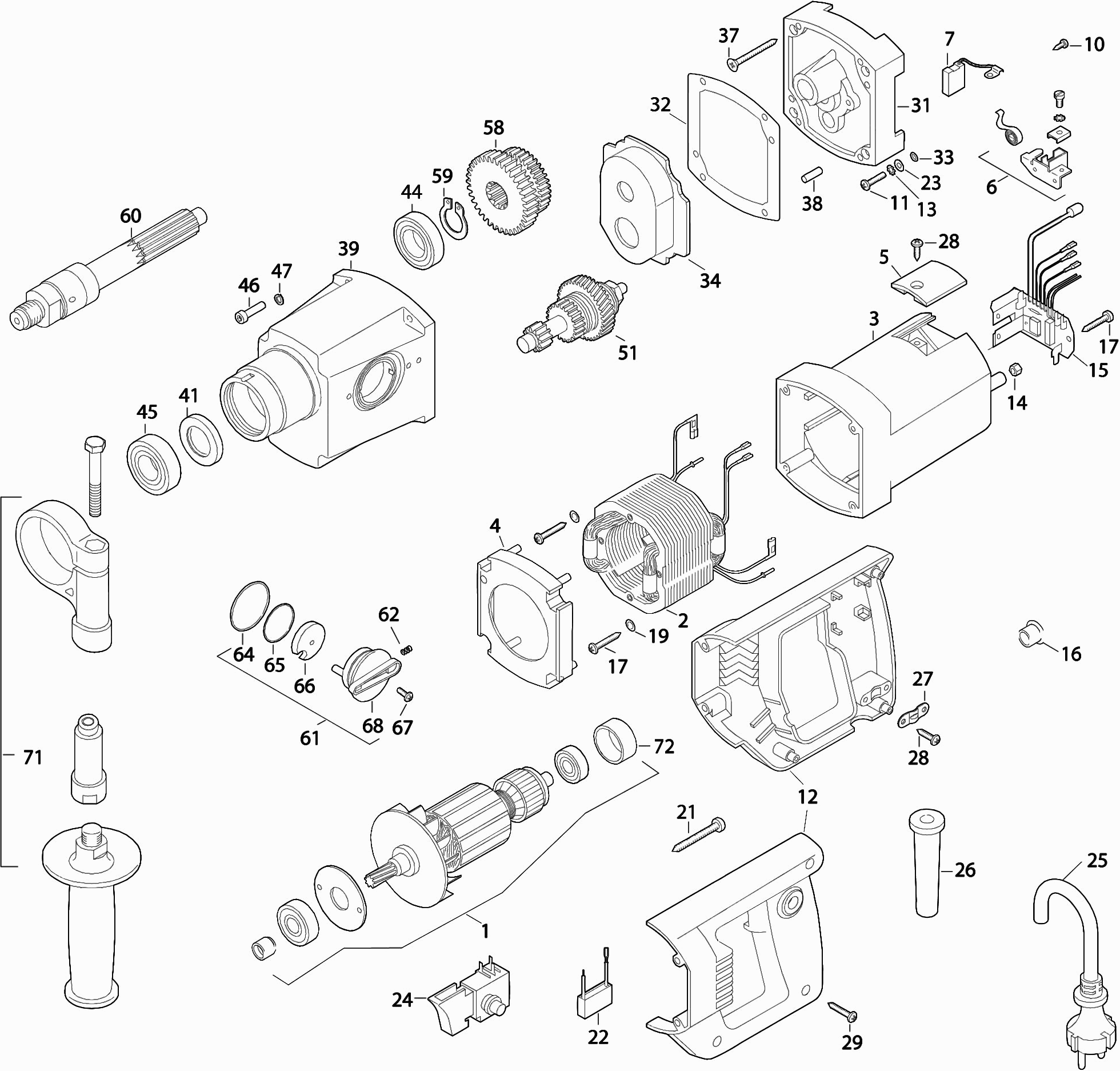

Disegni tecnici di Makita DBM130
Elenco parti di Makita DBM130
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Nessuna informazione disponibile, non ordinabile | ||||
001 | EE7332L100 | |||
CAMPO | ||||
002 | EE73320150 | 76.04 | 92.77 | |
Cassa del motore completa | ||||
003 | EE80900159 | 38.72 | 47.24 | |
Piastra di copertura DBM131 A | ||||
004 | EE80900072 | 4.45 | 5.43 | |
Cappuccio della spazzola RG 130 E USA | ||||
005 | EE80900073 | 0.98 | 1.20 | |
Portaspazzole di Carbone | ||||
006 | EE80201199 | 17.40 | 21.23 | |
Spazzola di carbone DBM131 A | ||||
007-1 | EE7332022S | 13.82 | 16.86 | |
Vite Ck 2,9X13Mm * | ||||
010 | EE80201252 | 0.83 | 1.01 | |
Vite Vk 4x17 | ||||
011 | EE80201131 | 0.83 | 1.01 | |
Set di maniglie | ||||
012 | EE80900070 | 18.20 | 22.20 | |
Anello di ritenzione 4.3 | ||||
013 | EE80200752 | 0.83 | 1.01 | |
Dado di plastica | ||||
014 | EE80201295 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
015 | EE80601135 | |||
Nessuna informazione disponibile, non ordinabile | ||||
016 | EE80900012 | |||
Vite Ck 4,2X25Mm * | ||||
017 | EE80201273 | 0.83 | 1.01 | |
Anello di bloccaggio S-6 | ||||
019 | EE80201362 | 0.83 | 1.01 | |
Vite Ck 4,8x45 | ||||
021 | EE80201267 | 1.20 | 1.46 | |
CONDENSATORE | ||||
022 | EE73320305 | 5.30 | 6.47 | |
Rivetto 4.3mm | ||||
023 | EE80201371 | 1.02 | 1.24 | |
Interruttore | ||||
024 | EE80600116 | 19.23 | 23.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
025 | EE80600060 | |||
Rilievo di tensione | ||||
027 | EE85000020 | 2.38 | 2.90 | |
Vite Ck 4,2x13 | ||||
028 | EE80201270 | 1.20 | 1.46 | |
Vite Ck 4.2x22 | ||||
029 | EE80201272 | 0.83 | 1.01 | |
Coperchio interno | ||||
031 | EE7332S610 | 76.04 | 92.77 | |
Pacco di tenuta G12se/g12sa2/g13se/ G12sb2/g12sa2 | ||||
032 | EE82000501 | 5.30 | 6.47 | |
Rondella 3,68x1,78 | ||||
033 | EE83000019 | 1.46 | 1.78 | |
Piastra copertura grasso | ||||
034 | EE80900120 | 2.36 | 2.88 | |
Vite Vk 4,5X50Mm * | ||||
037 | EE80201275 | 1.00 | 1.22 | |
Spillo 5x16 | ||||
038 | EE80200580 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
039 | EE7332S400 | |||
Tappo di copertura DBM080 A | ||||
041 | EE83000078 | 19.23 | 23.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
044 | EE80410152 | |||
Nessuna informazione disponibile, non ordinabile | ||||
045 | EE80410051 | |||
Nessuna informazione disponibile, non ordinabile | ||||
046 | EE80201121 | |||
Rondella 5 | ||||
047 | EE80201302 | 1.20 | 1.46 | |
Ingranaggio DBM130 * | ||||
051 | EE7332L49K | 124.80 | 152.26 | |
Nessuna informazione disponibile, non ordinabile | ||||
058 | EE73320440 | |||
Anello di bloccaggio 19mm | ||||
059 | EE80201319 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
060 | EE73320420 | |||
Nessuna informazione disponibile, non ordinabile | ||||
061 | EE73320545 | |||
Spinotto | ||||
062 | EE80430029 | 4.44 | 5.42 | |
Rondella 36x1,5 | ||||
064 | EE83000022 | 3.44 | 4.20 | |
Rondella 28x1 | ||||
065 | EE83000017 | 1.18 | 1.44 | |
Piastra di copertura | ||||
066 | EE73320542 | 5.98 | 7.30 | |
Vite Ck M3X12Mm * | ||||
067 | EE80201149 | 0.83 | 1.01 | |
Pulsante di cambio | ||||
068 | EE80900074 | 8.21 | 10.02 | |
Nessuna informazione disponibile, non ordinabile | ||||
071 | EE7332L695 | |||
Alloggiamento del cuscinetto | ||||
072 | EE83000031 | 5.06 | 6.17 |
