Parti e disegni tecnici Makita Dbc4510

Qui troverai tutte le parti e i disegni disponibili di “Makita DBC4510”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

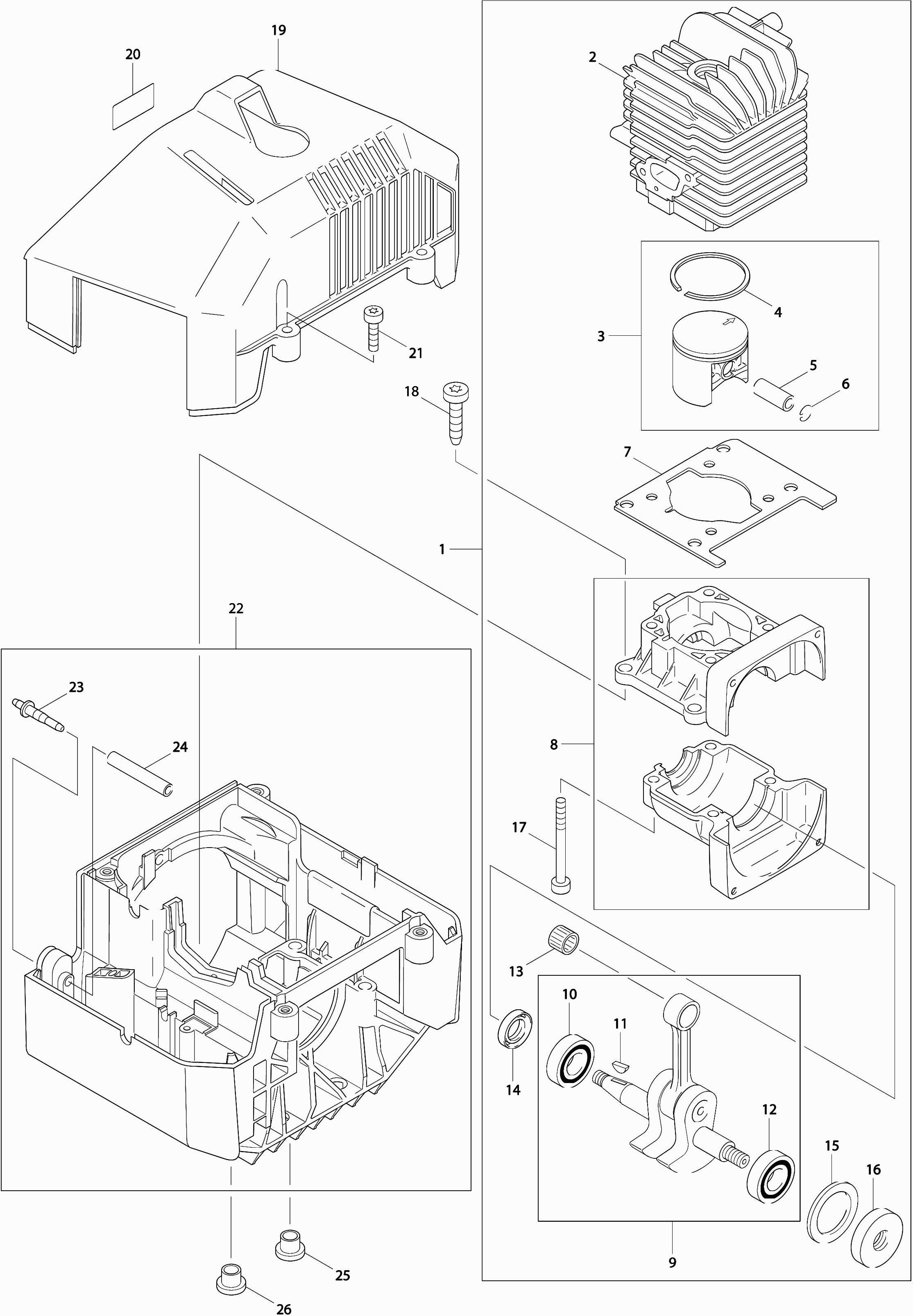

Disegni tecnici di Makita DBC4510

Elenco parti di Makita DBC4510

Pos.	Descrizione	Prezzo IVA escl	Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA

Nessuna informazione disponibile, non ordinabile
001	386100100

Cilindro D=43
002	386131011	367.40	448.23

Pistone 43
003	957132386	92.40	112.73

Anello del pistone 43
004	386132010	8.40	10.25

Spinotto del pistone
005	385132030	8.40	10.25

Anello di bloccaggio
006	385132040	2.40	2.93

Guarnizione del cilindro Dbc3300 A
007	965527010	8.59	10.48

Set di carter del motore
008	385111102	64.89	79.17

Albero Motore
009	385120100	194.70	237.53

Cuscinetto a sfere 6201
010	211109-5	4.80	5.86

Chavetta 2.0x3.7
011	939620371	1.20	1.46

Cuscinetto a sfere 6201
012	211109-5	4.80	5.86

CUSCINETTO A RULLINI
013	962211033	8.40	10.25

Sigillo 12-20x5
014	962900057	6.00	7.32

Rondella
015	900006217	1.20	1.46

Vite cilindrica 6.7x30
018	913467304	1.20	1.46

Copertura della custodia
019	385118613	36.30	44.29

Vite Metallica Ck M5x20mm
021	266607-4	1.00	1.22

Custodia del motore
022	386110313	72.60	88.57

Nippel A
023	001131020	6.00	7.32

Tubo di benzina 2,5x5,5mm 100cm
024	965452090	17.38	21.20

Tappo Dbc *
025	965404240	2.40	2.93

Tappo Dbc *
026	965404240	2.40	2.93

Custodia della frizione
027	385217000	72.60	88.57

Buffer
028	965403380	6.00	7.32

Anello di serraggio per frizione
029	965903062	12.10	14.76

Vite Torx 6x25
030	908006255	1.20	1.46

Vite cilindrica 6.7x25
031	913467254	1.20	1.46

Nessuna informazione disponibile, non ordinabile
032	010181000

Molla
033	385184020	2.40	2.93

Nessuna informazione disponibile, non ordinabile
036	264022-6

Accensione Dbc3300-4000 A
037	385143032	68.20	83.20

Spina *
038	965605411	1.20	1.46

Vite Metallica Ck M5x20mm
039	266607-4	1.00	1.22

Cavo di isolamento 6X0,5X1000MM P
040	970502120	7.20	8.78

Cavo della candela 100cm
041	970310200	7.20	8.78

Cappuccio della candela incl morsa
042	385147100	9.60	11.71

CANDELA A
043	168517-0	6.00	7.32

Dispositivo di avviamento DBC3300
044	385160304	30.80	37.58

Cavo FSK 420
045	387164010	7.20	8.78

Nessuna informazione disponibile, non ordinabile
046	957404691

Non più disponibile, nessuna sostituzione
047	957160385

Tamburo dell'avviatore
048	385162020	12.10	14.76

Molla di ritorno
049	385163100	11.00	13.42

Ruota di avviamento
050	385166040	7.20	8.78

Nessuna informazione disponibile, non ordinabile
051	264022-6

Vite Metallica Ck M5x20mm
052	266607-4	1.00	1.22

Etichetta (Startinr.) Dbc *
053	980114147	9.60	11.71

Scarico
057	957174385	59.40	72.47

Bullone Allen M5X14Mm Pc-6114 A
058	266986-0	0.83	1.01

Guarnizione
059	965527040	2.40	2.93

Nessuna informazione disponibile, non ordinabile
060	385174012

Guarnizione
061	965527030	2.40	2.93

Pezzo intermedio
062	385131071	41.80	51.00

Guarnizione
064	965527020	2.40	2.93

Guida di regolazione
065	385154011	6.00	7.32

Interruttore dell'affogatore
066	028150740	2.40	2.93

Asta Choke Dbc3300-4000
067	385150030	2.40	2.93

Piastra a molla Dbc3300-4000
068	385150020	2.40	2.93

Vite Torx 3.5X13 Des300-350-400
069	915135130	1.20	1.46

Dado Ehw120
070	001173060	2.40	2.93

Sigillo
071	965527060	2.40	2.93

Filtro dell'aria Dbc3300-4000
072	385173100	10.80	13.18

Coprifiltro aria
073	385118060	23.10	28.18

Vite 5x14
074	266947-0	1.00	1.22

Carburatore
075	957151110	236.50	288.53

Nessuna informazione disponibile, non ordinabile
076	021151160

Vite di regolazione al minimo *
077	001151400	6.00	7.32

Molla di pressione Stat.
078	021151230	3.60	4.39

VITE C M4X35
079	118151190	3.60	4.39

Set di membrane
080	957151010	11.00	13.42

Coperchio del diaframma
081	021151120	10.80	13.18

VITE C M4X35
082	378151220	1.20	1.46

VITE C M4X35
083	378151220	1.20	1.46

Set di diaframmi di regolazione
084	957151020	11.00	13.42

Albero della valvola a farfalla
085	385151040	13.20	16.10

Molla *
086	371151310	3.60	4.39

Valvola a farfalla
087	001151680	3.60	4.39

Nessuna informazione disponibile, non ordinabile
088	118151060

Nessuna informazione disponibile, non ordinabile
089	118151060

Piastra di bloccaggio Wj-105
090	108151350	3.60	4.39

Manico Choke con valvola Dbc4510
091	385151020	13.20	16.10

Valvola a farfalla
092	001151350	7.20	8.78

Palla *
093	118151170	3.60	4.39

Molla H *
094	118151160	3.60	4.39

Molla
095	021151530	3.60	4.39

Molla L
096	021151480	3.60	4.39

Filtro
097	021151180	2.40	2.93

Set di parti dello sterzo
098	957150040	11.00	13.42

Vite di regolazione H
099	001151420	10.80	13.18

Vite di regolazione L
100	001151410	10.80	13.18

Nessuna informazione disponibile, non ordinabile
101	385114611

Nessuna informazione disponibile, non ordinabile
102	957114010

Tubo di benzina 2,5x5,5mm 100cm
103	965452090	17.38	21.20

Tappo del gas Dbc340 A
104	010114091	7.20	8.78

Testa di aspirazione
105	010114150	13.20	16.10

Filtro della benzina
106	963601150	11.00	13.42

Disco
107	928605500	2.40	2.93

Nessuna informazione disponibile, non ordinabile
108	965452480

Bussola di serraggio Dbc3300
109	385310631	7.20	8.78

Vite Dbc3300-4000 *
110	908006305	1.20	1.46

Anello Dbc3300-4000 *
111	924106400	1.20	1.46

Non più disponibile, nessuna sostituzione
112	931303-0

STRISCIA
113	385365010	8.40	10.25

Buffer
114	965403380	6.00	7.32

STRISCIA
115	385316011	10.80	13.18

Nessuna informazione disponibile, non ordinabile
116	913467164

Etichetta Dbc4510 *
117	980114673	8.40	10.25

Nessuna informazione disponibile, non ordinabile
119	385726061

Nessuna informazione disponibile, non ordinabile
120	385310060

Vite Dbc3300-4000 *
126	915435254	1.20	1.46

Vite 5X30 *
127	908605305	1.20	1.46

Dado esagonale M5
128	920205000	1.20	1.46

Portacavo TSC 55
129	385176010	2.40	2.93

Nessuna informazione disponibile, non ordinabile
130	913455204

Passaggio Ehw120 *
131	965401018	2.40	2.93

Nessuna informazione disponibile, non ordinabile
132	387311100

Set di piastre di serraggio *
133	957310610	28.60	34.89

VITE C M4X35
134	900108555	1.20	1.46

Rivetto 8,4mm A
135	924108410	2.40	2.93

Vite Met. Ck M5x16mm
136	266605-8	1.20	1.46

Tubo Principale
138	010261020	184.80	225.46

STAFFA POSTERIORE
139	385228030	44.00	53.68

Etichetta Ms340/400
140	980114628	8.40	10.25

Nessuna informazione disponibile, non ordinabile
141	980114148

Etichetta di sicurezza
142	980114119	2.40	2.93

Nessuna informazione disponibile, non ordinabile
143	010341612

Vite Met. Ck M5x16mm
144	266605-8	1.20	1.46

Rondella (a2)
145	385341070	20.90	25.50

Coltello da taglio per filo
146	957341010	9.60	11.71

BESCHERMKAP 200MM "MES"
147	010341630	49.00	59.78

Nessuna informazione disponibile, non ordinabile
148	908005125

Guida a angolo retto
149	385200203	300.30	366.37

Set di blocco
150	957385272	15.40	18.79

Anello di tenuta dell'olio 20x5x35
151	962900055	7.20	8.78

VITE C M4X35
152	900210104	8.40	10.25

Guarnizione
153	963604084	2.40	2.93

Nessuna informazione disponibile, non ordinabile
154	908005125

Vite esagonale M5x25mm
155	266984-4	1.00	1.22

Rondella
156	385228020	15.40	18.79

Protezione riavvolgimento
157	385224411	7.20	8.78

Piatto di supporto
158	385224012	48.40	59.05

Piastra di pressione ISC 240 completa
159	385224022	30.80	37.58

Dado di sicurezza
160	385228041	4.80	5.86

Bacinella guida
161	385218020	11.00	13.42

Rinforzo del cappuccio Dbc300+301 *
163	957341020	9.60	11.71

Anello tampone
164	385224521	14.30	17.45

Non più disponibile, nessuna sostituzione
165	385224130

Non più disponibile, nessuna sostituzione
166	385224171

TRANSPORTBESCHERMING SLAGMES
167	385341411	7.00	8.54

Nessuna informazione disponibile, non ordinabile
168	370341450

Nessuna informazione disponibile, non ordinabile
169	958501633

SCHROEVENDRAAIER CARBURATEUR
170	783012-5	2.00	2.44

HAAKSE TORXSLEUTEL T27
171	782025-3	3.00	3.66

Nessuna informazione disponibile, non ordinabile
172	950004001

Nessuna informazione disponibile, non ordinabile
173	384260100

Nessuna informazione disponibile, non ordinabile
175	385260040

Spina di sicurezza
176	385260030	2.40	2.93

Spallacci (2 pezzi)
177	385260050	23.10	28.18

Morsetto in plastica
178	385260060	13.20	16.10

Nessuna informazione disponibile, non ordinabile
179	385224500

Non più disponibile, nessuna sostituzione
180	378224020

Nessuna informazione disponibile, non ordinabile
181	385224510

Nessuna informazione disponibile, non ordinabile
182	384224500

Bobina per filo
183	385224570	16.50	20.13

Raccordo filettato
184	385224560	5.06	6.17

Adattatore CMS-OF
185	385224550	15.40	18.79

DRAADKOP 4X2,4 MAN M12X1,50L
186	385224541	37.00	45.14
