Qui troverai tutte le parti e i disegni disponibili del 'Makita DBC3310'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

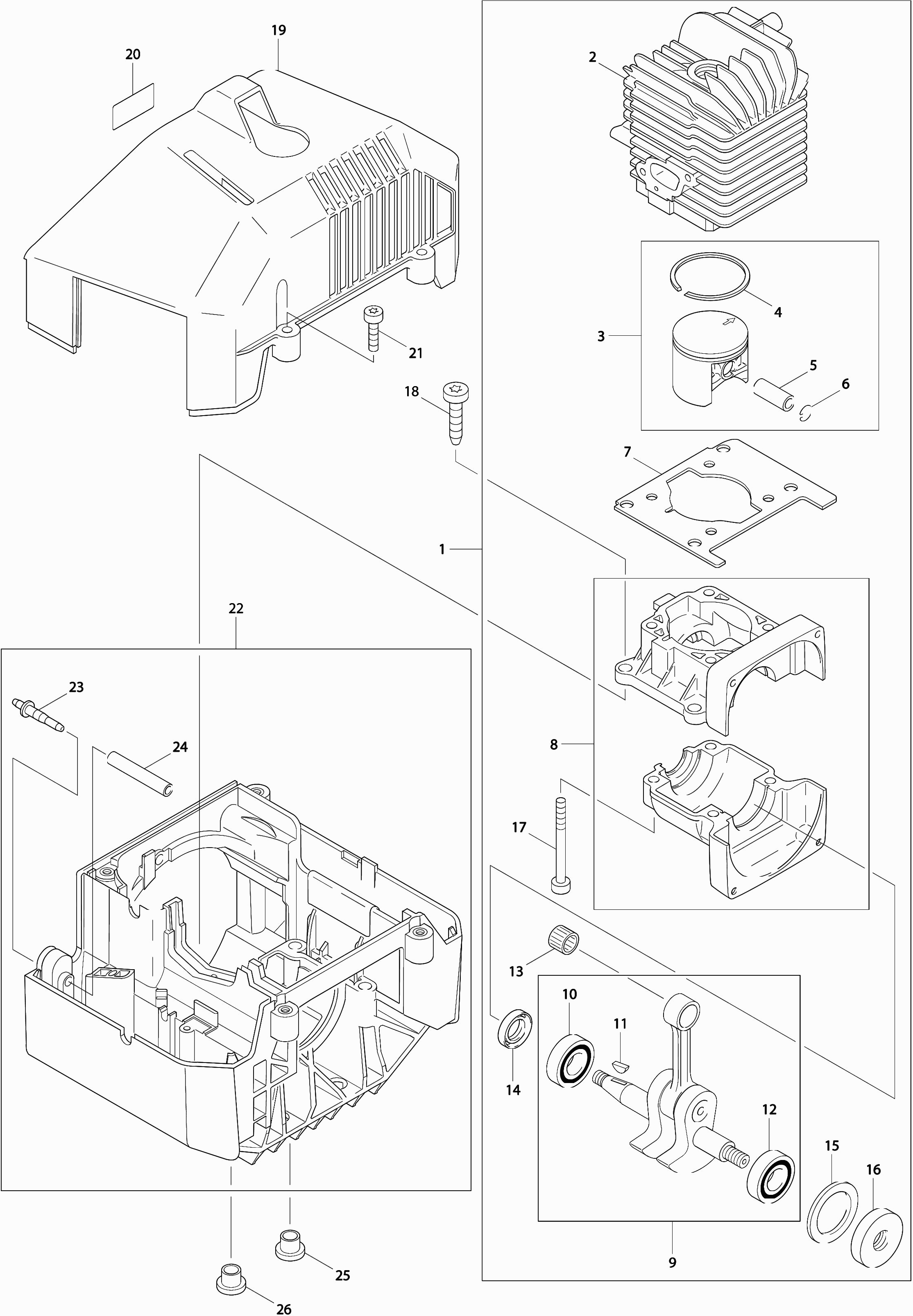

Disegno tecnico del modello Makita DBC3310
Elenco parti di ricambio del modello Makita DBC3310
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Nessuna informazione disponibile, non ordinabile | ||||
001 | 384100100 | |||
Cilindro D=37 | ||||
002 | 384131012 | 197.37 | 240.79 | |
Pistone 37mm | ||||
003 | 957132384 | 34.82 | 42.48 | |
Anello del pistone | ||||
004 | 021132030 | 16.35 | 19.95 | |
Spinotto del pistone | ||||
005 | 385132030 | 8.21 | 10.02 | |
Anello di bloccaggio | ||||
006 | 385132040 | 1.67 | 2.04 | |
Guarnizione del cilindro Dbc3300 A | ||||
007 | 965527010 | 8.59 | 10.48 | |
Set di carter del motore | ||||
008 | 385111102 | 64.89 | 79.17 | |
Albero Motore | ||||
009 | 385120100 | 194.04 | 236.73 | |
Cuscinetto a sfere 6201 | ||||
010 | 211109-5 | 4.45 | 5.43 | |
Chavetta 2.0x3.7 | ||||
011 | 939620371 | 1.02 | 1.24 | |
Cuscinetto a sfere 6201 | ||||
012 | 211109-5 | 4.45 | 5.43 | |
CUSCINETTO A RULLINI | ||||
013 | 962211033 | 7.22 | 8.81 | |
Sigillo 12-20x5 | ||||
014 | 962900057 | 5.06 | 6.17 | |
Rondella | ||||
015 | 900006217 | 1.18 | 1.44 | |
Anello di tenuta | ||||
016 | 962900060 | 6.38 | 7.78 | |
Nessuna informazione disponibile, non ordinabile | ||||
017 | 908505555 | |||
Vite cilindrica 6.7x30 | ||||
018 | 913467304 | 0.98 | 1.20 | |
Copertura della custodia | ||||
019 | 385118613 | 36.08 | 44.02 | |
Vite Metallica Ck M5x20mm | ||||
021 | 266607-4 | 0.83 | 1.01 | |
Custodia del motore | ||||
022 | 386110313 | 72.58 | 88.55 | |
Nippel A | ||||
023 | 001131020 | 5.06 | 6.17 | |
Tubo di benzina 2,5x5,5mm 100cm | ||||
024 | 965452090 | 17.38 | 21.20 | |
Tappo Dbc * | ||||
025 | 965404240 | 1.39 | 1.70 | |
Tappo Dbc * | ||||
026 | 965404240 | 1.39 | 1.70 | |
Custodia della frizione | ||||
027 | 385217000 | 72.58 | 88.55 | |
Buffer | ||||
028 | 965403380 | 5.71 | 6.97 | |
Anello di serraggio per frizione | ||||
029 | 965903062 | 11.34 | 13.83 | |
Vite Torx 6x25 | ||||
030 | 908006255 | 1.18 | 1.44 | |
Vite cilindrica 6.7x25 | ||||
031 | 913467254 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
032 | 010181000 | |||
Molla | ||||
033 | 385184020 | 2.02 | 2.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
034 | 385141012 | |||
Rondella 8mm EA3201S A | ||||
035 | 267822-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
036 | 264022-6 | |||
Accensione Dbc3300-4000 A | ||||
037 | 385143032 | 68.13 | 83.12 | |
Spina * | ||||
038 | 965605411 | 0.98 | 1.20 | |
Vite Metallica Ck M5x20mm | ||||
039 | 266607-4 | 0.83 | 1.01 | |
Cavo di isolamento 6X0,5X1000MM P | ||||
040 | 970502120 | 6.38 | 7.78 | |
Cavo della candela 100cm | ||||
041 | 970310200 | 6.38 | 7.78 | |
Cappuccio della candela incl morsa | ||||
042 | 385147100 | 9.24 | 11.27 | |
CANDELA A | ||||
043 | 168517-0 | 5.06 | 6.17 | |
Dispositivo di avviamento DBC3300 | ||||
044 | 385160304 | 30.70 | 37.45 | |
Cavo FSK 420 | ||||
045 | 387164010 | 6.41 | 7.82 | |
Nessuna informazione disponibile, non ordinabile | ||||
046 | 957404691 | |||
Kit di riparazione avviamento | ||||
047 | 957160385 | 10.99 | 13.41 | |
Tamburo dell'avviatore | ||||
048 | 385162020 | 11.34 | 13.83 | |
Molla di ritorno | ||||
049 | 385163100 | 10.99 | 13.41 | |
Ruota di avviamento | ||||
050 | 385166040 | 6.38 | 7.78 | |
Nessuna informazione disponibile, non ordinabile | ||||
051 | 264022-6 | |||
Vite Metallica Ck M5x20mm | ||||
052 | 266607-4 | 0.83 | 1.01 | |
Etichetta (Startinr.) Dbc * | ||||
053 | 980114147 | 9.26 | 11.30 | |
Scarico | ||||
057 | 957174385 | 59.21 | 72.24 | |
Bullone Allen M5X14Mm Pc-6114 A | ||||
058 | 266986-0 | 0.83 | 1.01 | |
Guarnizione | ||||
059 | 965527040 | 1.39 | 1.70 | |
Nessuna informazione disponibile, non ordinabile | ||||
060 | 385174012 | |||
Guarnizione | ||||
061 | 965527030 | 1.75 | 2.14 | |
Pezzo intermedio | ||||
062 | 385131071 | 41.77 | 50.96 | |
Guarnizione | ||||
064 | 965527020 | 1.24 | 1.51 | |
Guida di regolazione | ||||
065 | 385154011 | 5.06 | 6.17 | |
Interruttore dell'affogatore | ||||
066 | 028150740 | 2.48 | 3.03 | |
Asta Choke Dbc3300-4000 | ||||
067 | 385150030 | 2.36 | 2.88 | |
Piastra a molla Dbc3300-4000 | ||||
068 | 385150020 | 1.67 | 2.04 | |
Vite Torx 3.5X13 Des300-350-400 | ||||
069 | 915135130 | 1.18 | 1.44 | |
Dado Ehw120 | ||||
070 | 001173060 | 1.75 | 2.14 | |
Sigillo | ||||
071 | 965527060 | 1.24 | 1.51 | |
Filtro dell'aria Dbc3300-4000 | ||||
072 | 385173100 | 10.50 | 12.81 | |
Coprifiltro aria | ||||
073 | 385118060 | 22.09 | 26.95 | |
Vite 5x14 | ||||
074 | 266947-0 | 0.83 | 1.01 | |
Carburatore | ||||
075 | 957151110 | 92.95 | 113.40 | |
Nessuna informazione disponibile, non ordinabile | ||||
076 | 021151160 | |||
Vite di regolazione al minimo * | ||||
077 | 001151400 | 5.06 | 6.17 | |
Molla di pressione Stat. | ||||
078 | 021151230 | 3.12 | 3.81 | |
VITE C M4X35 | ||||
079 | 118151190 | 2.71 | 3.31 | |
Set di membrane | ||||
080 | 957151010 | 11.82 | 14.42 | |
Coperchio del diaframma | ||||
081 | 021151120 | 10.50 | 12.81 | |
VITE C M4X35 | ||||
082 | 378151220 | 1.18 | 1.44 | |
VITE C M4X35 | ||||
083 | 378151220 | 1.18 | 1.44 | |
Set di diaframmi di regolazione | ||||
084 | 957151020 | 11.82 | 14.42 | |
Albero della valvola a farfalla | ||||
085 | 385151040 | 12.19 | 14.87 | |
Molla * | ||||
086 | 371151310 | 2.71 | 3.31 | |
Valvola a farfalla | ||||
087 | 001151680 | 3.28 | 4.00 | |
Nessuna informazione disponibile, non ordinabile | ||||
088 | 118151060 | |||
Nessuna informazione disponibile, non ordinabile | ||||
089 | 118151060 | |||
Piastra di bloccaggio Wj-105 | ||||
090 | 108151350 | 2.71 | 3.31 | |
Manico Choke con valvola Dbc4510 | ||||
091 | 385151020 | 12.22 | 14.91 | |
Valvola a farfalla | ||||
092 | 001151350 | 6.38 | 7.78 | |
Palla * | ||||
093 | 118151170 | 2.71 | 3.31 | |
Molla H * | ||||
094 | 118151160 | 3.12 | 3.81 | |
Molla | ||||
095 | 021151530 | 2.71 | 3.31 | |
Molla L | ||||
096 | 021151480 | 3.72 | 4.54 | |
Filtro | ||||
097 | 021151180 | 2.10 | 2.56 | |
Set di parti dello sterzo | ||||
098 | 957150040 | 10.99 | 13.41 | |
Vite di regolazione H | ||||
099 | 001151420 | 10.50 | 12.81 | |
Vite di regolazione L | ||||
100 | 001151410 | 10.50 | 12.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
101 | 385114611 | |||
Nessuna informazione disponibile, non ordinabile | ||||
102 | 957114010 | |||
Tubo di benzina 2,5x5,5mm 100cm | ||||
103 | 965452090 | 17.38 | 21.20 | |
Tappo del gas Dbc340 A | ||||
104 | 010114091 | 6.38 | 7.78 | |
Testa di aspirazione | ||||
105 | 010114150 | 12.22 | 14.91 | |
Filtro della benzina | ||||
106 | 963601150 | 11.84 | 14.44 | |
Disco | ||||
107 | 928605500 | 2.10 | 2.56 | |
Nessuna informazione disponibile, non ordinabile | ||||
108 | 965452480 | |||
Bussola di serraggio Dbc3300 | ||||
109 | 385310631 | 6.38 | 7.78 | |
Vite Dbc3300-4000 * | ||||
110 | 908006305 | 0.98 | 1.20 | |
Anello Dbc3300-4000 * | ||||
111 | 924106400 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
112 | 931303-0 | |||
STRISCIA | ||||
113 | 385365010 | 8.21 | 10.02 | |
Buffer | ||||
114 | 965403380 | 5.71 | 6.97 | |
STRISCIA | ||||
115 | 385316011 | 10.67 | 13.02 | |
Nessuna informazione disponibile, non ordinabile | ||||
116 | 913467164 | |||
Etichetta Dbc3310 * | ||||
117 | 980114671 | 5.09 | 6.21 | |
Nessuna informazione disponibile, non ordinabile | ||||
119 | 385726061 | |||
Nessuna informazione disponibile, non ordinabile | ||||
120 | 385310060 | |||
Vite Dbc3300-4000 * | ||||
126 | 915435254 | 0.83 | 1.01 | |
Vite 5X30 * | ||||
127 | 908605305 | 1.18 | 1.44 | |
Dado esagonale M5 | ||||
128 | 920205000 | 0.83 | 1.01 | |
Portacavo TSC 55 | ||||
129 | 385176010 | 2.02 | 2.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
130 | 913455204 | |||
Passaggio Ehw120 * | ||||
131 | 965401018 | 2.38 | 2.90 | |
Nessuna informazione disponibile, non ordinabile | ||||
132 | 387311100 | |||
Set di piastre di serraggio * | ||||
133 | 957310610 | 27.90 | 34.04 | |
VITE C M4X35 | ||||
134 | 900108555 | 1.18 | 1.44 | |
Rivetto 8,4mm A | ||||
135 | 924108410 | 1.39 | 1.70 | |
Vite Met. Ck M5x16mm | ||||
136 | 266605-8 | 0.98 | 1.20 | |
Tubo Principale | ||||
138 | 010261020 | 184.34 | 224.89 | |
STAFFA POSTERIORE | ||||
139 | 385228030 | 43.75 | 53.38 | |
Etichetta Ms340/400 | ||||
140 | 980114628 | 7.21 | 8.80 | |
Nessuna informazione disponibile, non ordinabile | ||||
141 | 980114148 | |||
Etichetta di sicurezza | ||||
142 | 980114119 | 1.99 | 2.43 | |
Cappuccio di protezione "bobina del filo" | ||||
143 | 010341612 | 38.00 | 46.36 | |
Vite Met. Ck M5x16mm | ||||
144 | 266605-8 | 0.98 | 1.20 | |
Rondella (a2) | ||||
145 | 385341070 | 20.15 | 24.58 | |
Coltello da taglio per filo | ||||
146 | 957341010 | 9.24 | 11.27 | |
Beschermkap 200mm mes | ||||
147 | 010341630 | 59.00 | 71.98 | |
Nessuna informazione disponibile, non ordinabile | ||||
148 | 908005125 | |||
Guida a angolo retto | ||||
149 | 385200203 | 300.16 | 366.20 | |
Set di blocco | ||||
150 | 957385272 | 14.48 | 17.67 | |
Anello di tenuta dell'olio 20x5x35 | ||||
151 | 962900055 | 6.38 | 7.78 | |
VITE C M4X35 | ||||
152 | 900210104 | 7.21 | 8.80 | |
Guarnizione | ||||
153 | 963604084 | 2.48 | 3.03 | |
Nessuna informazione disponibile, non ordinabile | ||||
154 | 908005125 | |||
Vite esagonale M5x25mm | ||||
155 | 266984-4 | 0.83 | 1.01 | |
Rondella | ||||
156 | 385228020 | 14.48 | 17.67 | |
Protezione riavvolgimento | ||||
157 | 385224411 | 6.70 | 8.17 | |
Piatto di supporto | ||||
158 | 385224012 | 48.40 | 59.05 | |
Piastra di pressione ISC 240 completa | ||||
159 | 385224022 | 30.70 | 37.45 | |
Dado di sicurezza | ||||
160 | 385228041 | 4.45 | 5.43 | |
Bacinella guida | ||||
161 | 385218020 | 11.82 | 14.42 | |
Rinforzo del cappuccio Dbc300+301 * | ||||
163 | 957341020 | 9.24 | 11.27 | |
Anello tampone | ||||
164 | 385224521 | 13.82 | 16.86 | |
Non più disponibile, nessuna sostituzione | ||||
165 | 385224130 | |||
Non più disponibile, nessuna sostituzione | ||||
166 | 385224171 | |||
Transportbescherming slagmes | ||||
167 | 385341411 | 9.00 | 10.98 | |
Nessuna informazione disponibile, non ordinabile | ||||
168 | 370341450 | |||
Combisleutel 13-19mm | ||||
169 | 958501633 | 6.00 | 7.32 | |
Schroevendraaier carburateur | ||||
170 | 783012-5 | 3.00 | 3.66 | |
Torx sleutel T27 | ||||
171 | 782025-3 | 4.00 | 4.88 | |
Nessuna informazione disponibile, non ordinabile | ||||
172 | 950004001 | |||
Nessuna informazione disponibile, non ordinabile | ||||
173 | 384260100 | |||
Nessuna informazione disponibile, non ordinabile | ||||
175 | 385260040 | |||
Spina di sicurezza | ||||
176 | 385260030 | 2.36 | 2.88 | |
Spallacci (2 pezzi) | ||||
177 | 385260050 | 23.04 | 28.11 | |
Morsetto in plastica | ||||
178 | 385260060 | 12.19 | 14.87 | |
Nessuna informazione disponibile, non ordinabile | ||||
179 | 385224500 | |||
Non più disponibile, nessuna sostituzione | ||||
180 | 378224020 | |||
Nessuna informazione disponibile, non ordinabile | ||||
181 | 385224510 | |||
Nessuna informazione disponibile, non ordinabile | ||||
182 | 384224500 | |||
Bobina per filo | ||||
183 | 385224570 | 15.60 | 19.03 | |
Raccordo filettato | ||||
184 | 385224560 | 5.06 | 6.17 | |
Adattatore CMS-OF | ||||
185 | 385224550 | 14.88 | 18.15 | |
Draadkop 4x2,4 Man M12x1,50L | ||||
186 | 385224541 | 44.00 | 53.68 |
