Qui troverai tutte le parti e i disegni disponibili di “Makita DBC260L”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

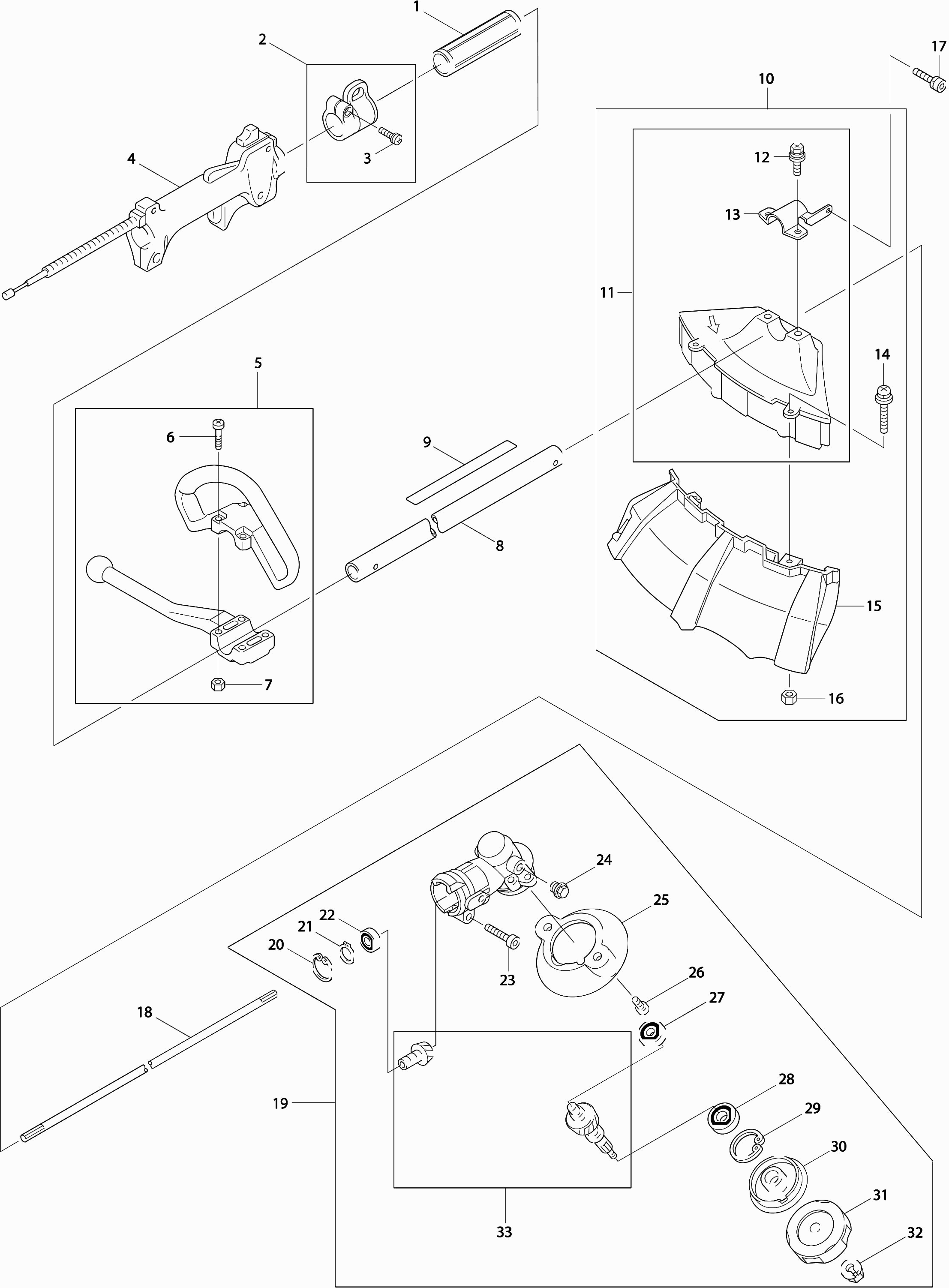

Disegni tecnici di Makita DBC260L
Elenco parti di Makita DBC260L
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Distanziatore | ||||
001 | 450659-7 | 2.71 | 3.31 | |
Gancio da trasporto | ||||
002 | 126378-4 | 4.00 | 4.88 | |
VITE C M4X35 | ||||
003 | 266788-4 | 0.83 | 1.01 | |
Manico di controllo | ||||
004 | 6255070000 | 38.75 | 47.28 | |
Nessuna informazione disponibile, non ordinabile | ||||
005 | 6214016000 | |||
Nessuna informazione disponibile, non ordinabile | ||||
006 | 6214016030 | |||
Nessuna informazione disponibile, non ordinabile | ||||
007 | 264093-3 | |||
Tubo | ||||
008 | 6251056000 | 30.70 | 37.45 | |
Nessuna informazione disponibile, non ordinabile | ||||
009 | 6259549600 | |||
Nessuna informazione disponibile, non ordinabile | ||||
010 | 6258064000 | |||
Nessuna informazione disponibile, non ordinabile | ||||
011 | 6258065000 | |||
Nessuna informazione disponibile, non ordinabile | ||||
012 | 266575-1 | |||
Morsetto, protettore- | ||||
013 | 6258509400 | 4.45 | 5.43 | |
Vite Ms22C/U | ||||
014 | 0140059380 | 0.83 | 1.01 | |
Cappuccio di protezione bordo lama drdk | ||||
015 | 140424-9 | 12.22 | 14.91 | |
Nessuna informazione disponibile, non ordinabile | ||||
016 | 0021805000 | |||
Nessuna informazione disponibile, non ordinabile | ||||
017 | 0119059490 | |||
Nessuna informazione disponibile, non ordinabile | ||||
018 | 6191500401 | |||
Carcassa del cambio A | ||||
019 | 123820-6 | 36.08 | 44.02 | |
Anello Seeger R24 | ||||
020 | 962113-4 | 0.83 | 1.01 | |
Rondella di bloccaggio A | ||||
021 | 257986-1 | 2.71 | 3.31 | |
Cuscinetto a sfere 609zz | ||||
022 | 210049-4 | 3.28 | 4.00 | |
Nessuna informazione disponibile, non ordinabile | ||||
023 | 266805-0 | |||
Bullone olio Em4250 A | ||||
024 | 265578-2 | 1.39 | 1.70 | |
Rondella protettiva | ||||
025 | 450653-9 | 2.02 | 2.46 | |
Vite 5x12 | ||||
026 | 911213-7 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
027 | 0600069990 | |||
Cuscinetto a sfere 6000ddu | ||||
028 | 210020-8 | 4.45 | 5.43 | |
Nessuna informazione disponibile, non ordinabile | ||||
029 | 0031426000 | |||
Nessuna informazione disponibile, non ordinabile | ||||
030 | 6218501601 | |||
Anello di tensione Rbc230-260 A | ||||
031 | 168797-8 | 3.54 | 4.32 | |
Dado Em4250 A | ||||
032 | 264018-7 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
033 | 6243008002 | |||
Manico di controllo | ||||
034 | 6255070000 | 38.75 | 47.28 | |
Vite 4x20 | ||||
035 | 6195006060 | 1.20 | 1.46 | |
Bullone esagonale 5X20 Rpt250 P | ||||
036 | 0119059720 | 0.83 | 1.01 | |
SET DI CAVI QS | ||||
037 | 6255070010 | 25.36 | 30.94 | |
Nessuna informazione disponibile, non ordinabile | ||||
038 | 6255070020 | |||
Leva | ||||
039 | 6195006030 | 9.24 | 11.27 | |
Molla | ||||
040 | 6195006050 | 1.39 | 1.70 | |
Maniglia Ms3202 A | ||||
041 | 452278-5 | 2.15 | 2.62 | |
Nessuna informazione disponibile, non ordinabile | ||||
042 | 6415011160 | |||
Coperchio di protezione | ||||
043 | 6195006150 | 1.67 | 2.04 | |
Guarnizione del collettore di aspirazione | ||||
044 | 413157-2 | 0.98 | 1.20 | |
Piastra di isolamento, carburatore- | ||||
045 | S135173092 | 2.71 | 3.31 | |
Guarnizione del collettore di aspirazione | ||||
046 | S135993842 | 1.20 | 1.46 | |
Vite in metallo Ck M5x25mm | ||||
047 | 266749-4 | 1.67 | 2.04 | |
Nessuna informazione disponibile, non ordinabile | ||||
048 | 141700-4 | |||
ISOLATORE | ||||
049 | S199513670 | 9.24 | 11.27 | |
Guarnizione, isolante- | ||||
050 | S135994490 | 2.38 | 2.90 | |
Nessuna informazione disponibile, non ordinabile | ||||
051 | 0119059630 | |||
Nessuna informazione disponibile, non ordinabile | ||||
052 | 424491-5 | |||
CANDELA A | ||||
053 | 168517-0 | 5.06 | 6.17 | |
CILINDRO | ||||
054 | S110213770 | 30.69 | 37.44 | |
Guarnizione di scarico | ||||
055 | 5263501200 | 3.54 | 4.32 | |
Scarico | ||||
056 | S135043271 | 92.95 | 113.40 | |
Bullone | ||||
057 | 266754-1 | 1.54 | 1.88 | |
Nessuna informazione disponibile, non ordinabile | ||||
058 | S199513451 | |||
Cappuccio di scarico | ||||
059 | 450399-7 | 6.38 | 7.78 | |
Coperchio, cilindro- | ||||
060 | 450397-1 | 11.82 | 14.42 | |
VITE C M4X35 | ||||
061 | 266788-4 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
062 | 0736309870 | |||
Cappuccio della candela | ||||
063 | 424079-1 | 1.67 | 2.04 | |
Nessuna informazione disponibile, non ordinabile | ||||
064 | 0654009931 | |||
Vite a testa esagonale M4x20 Ck | ||||
065 | 922138-0 | 0.83 | 1.01 | |
Accensione | ||||
066 | S150053510 | 30.69 | 37.44 | |
Cavo completo | ||||
067 | S185603500 | 3.12 | 3.81 | |
Dispositivo di avviamento | ||||
068 | 5265009000 | 29.35 | 35.81 | |
Fermaglio | ||||
069 | 5315001030 | 2.02 | 2.46 | |
Maniglia dell'avvio Ms335.4U A | ||||
070 | 424317-1 | 2.71 | 3.31 | |
Molla di avviamento | ||||
071 | 232258-5 | 5.71 | 6.97 | |
Bobina | ||||
072 | 5265007030 | 12.19 | 14.87 | |
Nessuna informazione disponibile, non ordinabile | ||||
073 | 5265007050 | |||
Disco a camma | ||||
074 | 5265007040 | 3.12 | 3.81 | |
Set di viti | ||||
075 | 5195002060 | 2.38 | 2.90 | |
PULEGGIA | ||||
076 | 5195018000 | 6.38 | 7.78 | |
Corda di avvio | ||||
077 | 5265007110 | 1.67 | 2.04 | |
Non più disponibile, nessuna sostituzione | ||||
079 | 0140059330 | |||
Guarnizione, cilindro- | ||||
080 | S110993460 | 1.99 | 2.43 | |
Anello del pistone | ||||
081 | 257334-4 | 3.12 | 3.81 | |
PISTONE | ||||
082 | 318858-6 | 11.82 | 14.42 | |
Nessuna informazione disponibile, non ordinabile | ||||
083 | S115323041 | |||
Nessuna informazione disponibile, non ordinabile | ||||
084 | S198343210 | |||
Cuscinetto a rulli agugliati | ||||
085 | S042709008 | 5.70 | 6.95 | |
Albero Motore | ||||
086 | 5262004000 | 82.47 | 100.61 | |
Roto Magneto Comp. | ||||
087 | S150103600 | 19.29 | 23.53 | |
Dado | ||||
088 | S020109107 | 1.00 | 1.22 | |
Rondella | ||||
089 | 5928500300 | 0.98 | 1.20 | |
Scarpetta frizione | ||||
090 | 5928500000 | 10.50 | 12.81 | |
Molla | ||||
091 | 5928500600 | 2.02 | 2.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
092 | 0200089911 | |||
Vite della frizione | ||||
093 | 5928500400 | 3.54 | 4.32 | |
Tamburo della frizione | ||||
094 | 6252022000 | 23.04 | 28.11 | |
Carter della frizione | ||||
095 | 450395-5 | 55.67 | 67.92 | |
Nessuna informazione disponibile, non ordinabile | ||||
096 | 0119059630 | |||
Anello di bloccaggio esterno Rbc260-310-Rbk | ||||
097 | 0031512000 | 0.83 | 1.01 | |
Gomma Ammortizzatrice | ||||
098 | 424123-4 | 1.39 | 1.70 | |
Supporto, tubo | ||||
099 | 318249-1 | 2.84 | 3.46 | |
Gomma Ammortizzatrice | ||||
100 | 424082-2 | 1.46 | 1.78 | |
Bullone 5X12 A | ||||
101 | 0119059900 | 1.02 | 1.24 | |
Nessuna informazione disponibile, non ordinabile | ||||
102 | 0119059630 | |||
Supporto, tubo | ||||
103 | 318250-6 | 2.84 | 3.46 | |
Gomma Ammortizzatrice | ||||
104 | 424083-0 | 1.46 | 1.78 | |
Stand | ||||
105 | 345882-6 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
106 | 266020-6 | |||
Nessuna informazione disponibile, non ordinabile | ||||
107 | 0851209981 | |||
Morsetto per tubo IAS 3 | ||||
108 | 345920-4 | 0.83 | 1.01 | |
Filtro del carburante | ||||
109 | 163447-0 | 3.11 | 3.79 | |
Gomma Ammortizzatrice | ||||
110 | 424080-6 | 0.83 | 1.01 | |
SERBATOIO DI CARBURANTE | ||||
111 | 450400-8 | 14.48 | 17.67 | |
Gomma Ammortizzatrice | ||||
112 | 424081-4 | 0.83 | 1.01 | |
Tappo serbatoio Dbc260L/U/Ms26C/U | ||||
113 | 5266008001 | 11.84 | 14.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
114 | 5266010000 | |||
Tappo benzina/olio cpl | ||||
115 | 168668-9 | 10.52 | 12.83 | |
Carter | ||||
116 | 5261003000 | 82.76 | 100.97 | |
Vite M5x30mm | ||||
117 | 922253-0 | 1.02 | 1.24 | |
Guarnizione dell'olio | ||||
118 | S050209070 | 2.38 | 2.90 | |
Cuscinetto a sfere 6201 | ||||
119 | 211109-5 | 4.45 | 5.43 | |
Guarnizione del carter della manovella | ||||
120 | S110993450 | 1.20 | 1.46 | |
Anello di tenuta 12mm | ||||
121 | 213682-1 | 2.38 | 2.90 | |
Carburatore Dbc260 | ||||
122 | 5266009000 | 50.69 | 61.84 | |
Elemento snodato | ||||
123 | 5246001210 | 3.12 | 3.81 | |
Rivetto per ago di regolazione | ||||
124 | 5426005030 | 2.36 | 2.88 | |
VITE C M4X35 | ||||
125 | 5266009020 | 0.98 | 1.20 | |
SUPPORTO CAVO | ||||
126 | 5266009030 | 5.06 | 6.17 | |
Seegering E-3 A | ||||
127 | 257964-1 | 2.02 | 2.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
128 | 5926002040 | |||
Diaframma della pompa | ||||
129 | WJ00009599 | 3.96 | 4.83 | |
Carcassa della pompa | ||||
130 | 5266002010 | 25.36 | 30.94 | |
Nessuna informazione disponibile, non ordinabile | ||||
131 | 352010-6 | |||
Guarnizione del Diaframma | ||||
132 | 442154-1 | 2.36 | 2.88 | |
Diaframma | ||||
133 | 168620-7 | 13.82 | 16.86 | |
Nessuna informazione disponibile, non ordinabile | ||||
134 | 5236046060 | |||
Pompa booster | ||||
135 | 424314-7 | 3.54 | 4.32 | |
Coperchio della pompa Ebh253U A | ||||
136 | 346270-0 | 3.54 | 4.32 | |
Parker 3X24Mm Ck A | ||||
137 | 266582-4 | 0.83 | 1.01 | |
Piastra per filtro dell'aria | ||||
138 | 5263005000 | 5.06 | 6.17 | |
Guarnizione, carburatore | ||||
139 | 413158-0 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
140 | 5013502400 | |||
Nessuna informazione disponibile, non ordinabile | ||||
141 | 5263501300 | |||
Nessuna informazione disponibile, non ordinabile | ||||
142 | 0043105603 | |||
Coperchio per filtro aria | ||||
143 | 450403-2 | 1.67 | 2.04 | |
VITE C M4X35 | ||||
144 | 266788-4 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
145 | 6197004000 | |||
Nessuna informazione disponibile, non ordinabile | ||||
146 | 6218020001 | |||
Nessuna informazione disponibile, non ordinabile | ||||
147 | 6119019001 | |||
Nessuna informazione disponibile, non ordinabile | ||||
148 | 783223-2 |
