Qui troverai tutte le parti e i disegni disponibili di “Makita CS002G”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

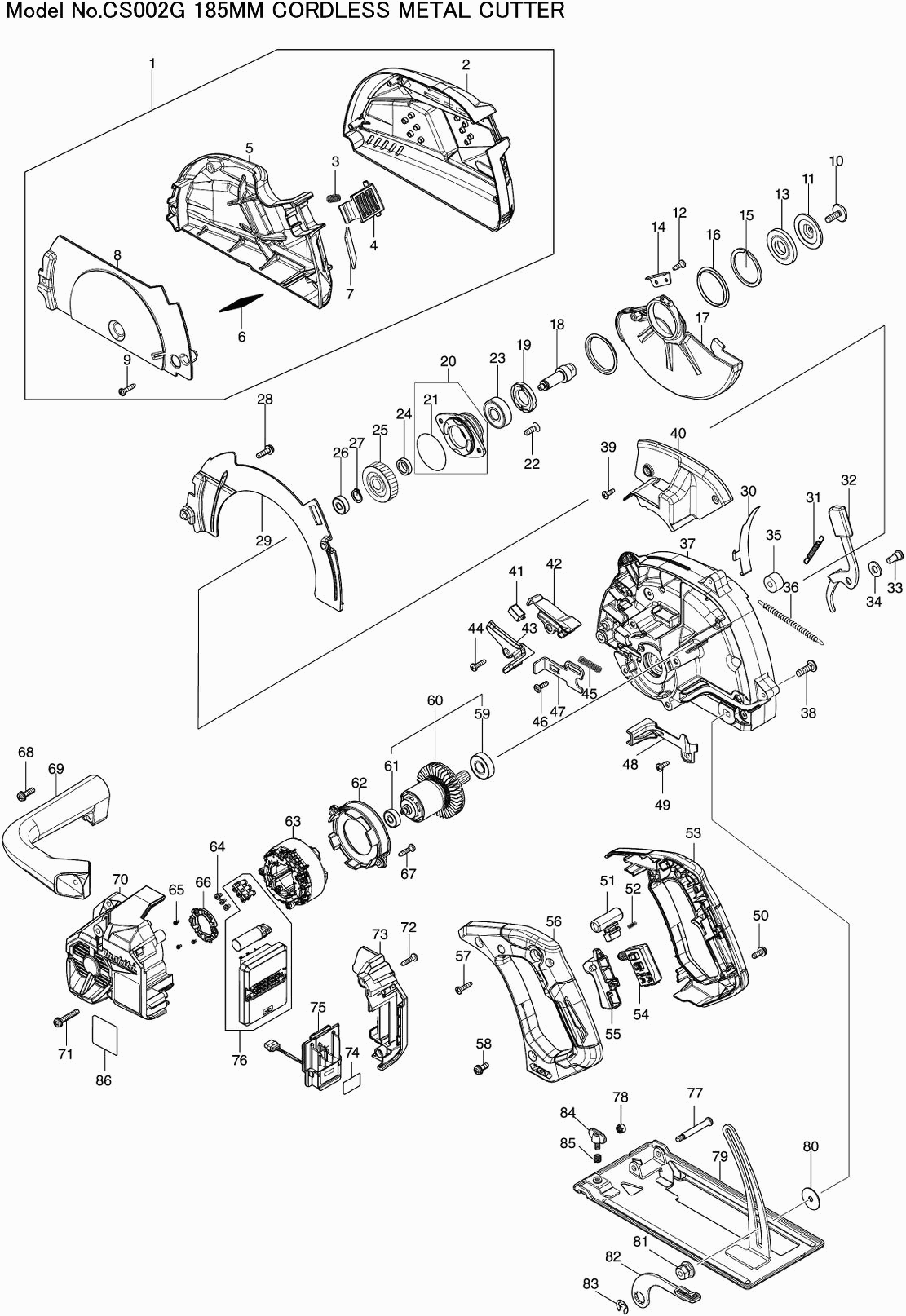

Disegni tecnici di Makita CS002G
Elenco parti di Makita CS002G
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Zaagkapdeksel CS002G | ||||
001 | 136729-3 | 88.53 | 108.01 | |
Stofkastkap CS002G A | ||||
002 | 183W40-2 | 20.08 | 24.50 | |
Etichetta XGT HS004G | ||||
002C10 | 8012U4-2 | 0.83 | 1.01 | |
Etichetta di avvertimento | ||||
002C20 | 810055-5 | 2.71 | 3.31 | |
Molla di compressione 6mm CS002G | ||||
003 | 233189-1 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
004 | 413E80-1 | |||
Custodia per la Polvere CS002G | ||||
005 | 312C66-9 | 22.99 | 28.05 | |
Piastra di copertura CS002G | ||||
006 | 347996-7 | 4.60 | 5.61 | |
Finestra di bandiera, vi TSF 55 | ||||
007 | 431005-3 | 11.34 | 13.83 | |
Piastra Antipolvere CS002G | ||||
008 | 312C67-7 | 17.45 | 21.29 | |
Vite di rubinetto 4x18 | ||||
009 | 265A48-7 | 0.83 | 1.01 | |
Vite a testa esagonale 6x18 | ||||
010 | 266458-5 | 0.83 | 1.01 | |
Flangia esterna 40 | ||||
011 | 224366-6 | 5.71 | 6.97 | |
Vite autoformante M4x12mm Ck | ||||
012 | 266026-4 | 0.83 | 1.01 | |
Flangia interna 40 | ||||
013 | 224370-5 | 5.06 | 6.17 | |
Piastra di supporto | ||||
014 | 344944-7 | 2.36 | 2.88 | |
Anello di blocco Wr-40 Hr4500C * | ||||
015 | 961186-4 | 1.39 | 1.70 | |
Distanziatore CS002G | ||||
016 | 347964-0 | 0.83 | 1.01 | |
Cappuccio di Protezione CS002G | ||||
017 | 312C69-3 | 25.41 | 31.00 | |
Albero CS002G | ||||
018 | 327957-3 | 3.22 | 3.93 | |
Blocco Cuscinetto 19-33 | ||||
019 | 285802-7 | 1.75 | 2.14 | |
Cuscinetto di alloggiamento CS002G A | ||||
020 | 136703-1 | 9.52 | 11.61 | |
Anello O 42 | ||||
021 | 213565-5 | 0.83 | 1.01 | |
Vite svasata 5x13 | ||||
022 | 265034-2 | 0.83 | 1.01 | |
Cuscinetto a sfere 6201dw1 | ||||
023 | 211129-9 | 7.22 | 8.81 | |
Rondella 12 | ||||
024 | 257011-8 | 1.18 | 1.44 | |
Ingranaggio 29 CS002G | ||||
025 | 227944-1 | 4.60 | 5.61 | |
Cuscinetto a sfere 626zz | ||||
026 | 210143-2 | 2.71 | 3.31 | |
Rondella di bloccaggio S-12 | ||||
027 | 961052-5 | 0.83 | 1.01 | |
Vite 5x20 | ||||
028 | 911228-4 | 0.83 | 1.01 | |
Cappuccio della Sega CS002G | ||||
029 | 312C68-5 | 15.76 | 19.23 | |
Beschermerkap CS002G | ||||
030 | 347A66-8 | 3.77 | 4.60 | |
Molla a compressione 4 | ||||
031 | 231823-7 | 1.39 | 1.70 | |
Pulsante di impostazione CS002G | ||||
032 | 162B55-6 | 5.17 | 6.31 | |
Vite M6 | ||||
033 | 251267-5 | 0.83 | 1.01 | |
Bullone a dado M6 4112HS | ||||
033-1 | 265506-7 | 2.36 | 2.88 | |
Rondella 8 | ||||
034 | 941202-8 | 0.83 | 1.01 | |
Rondella 8x0,5mm | ||||
034-1 | 253139-0 | 0.83 | 1.01 | |
Bussola di gomma 6 | ||||
035 | 262552-1 | 0.98 | 1.20 | |
Molla di trazione 4x72mm | ||||
036 | 231845-7 | 0.83 | 1.01 | |
Cambio CS002G | ||||
037 | 141H36-9 | 50.25 | 61.30 | |
Anello O 28 | ||||
037C10 | 213437-4 | 0.83 | 1.01 | |
Spillo in Gomma 4 | ||||
037C20 | 263002-9 | 0.83 | 1.01 | |
Bullone di traino M6x20mm | ||||
038 | 266737-1 | 0.83 | 1.01 | |
Vite autoformante M4x12mm Ck | ||||
039 | 266026-4 | 0.83 | 1.01 | |
Copertura ingranaggio CS002G | ||||
040 | 413E82-7 | 4.03 | 4.92 | |
Circuito LED DHR680 | ||||
041 | 620936-3 | 8.21 | 10.02 | |
Ledhuis CS002G | ||||
042 | 413E86-9 | 1.92 | 2.34 | |
Ledkap CS002G | ||||
043 | 413E85-1 | 1.58 | 1.93 | |
Vite autofilettante Ct 4x16 | ||||
044 | 266034-5 | 0.83 | 1.01 | |
Molla di compressione 6 5903R | ||||
045 | 233084-5 | 0.83 | 1.01 | |
Vite in metallo M4x14mm DHS782 | ||||
046 | 251529-1 | 0.83 | 1.01 | |
Bloccaggio dell'asse CS002G | ||||
047 | 347963-2 | 2.83 | 3.45 | |
Cappuccio di protezione CS002G | ||||
048 | 413E79-6 | 1.82 | 2.22 | |
Vite autoformante M4x12mm Ck | ||||
049 | 266026-4 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
050 | 911218-7 | |||
Pulsante di blocco Kp0810/C | ||||
051 | 419704-7 | 1.46 | 1.78 | |
Molla di compressione 4 | ||||
052 | 231433-0 | 0.83 | 1.01 | |
Maniglia CS002G | ||||
053 | 183V81-2 | 17.45 | 21.29 | |
Interruttore HS009/010G | ||||
054 | 650008-0 | 20.91 | 25.51 | |
Leva di scambio HS009/010G | ||||
055 | 413C24-9 | 0.83 | 1.01 | |
Maniglia CS002G | ||||
056 | 183V81-2 | 17.45 | 21.29 | |
Vite di rubinetto 4x18 | ||||
057 | 265A48-7 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
058 | 911218-7 | |||
Cuscinetto a sfere 6001dw | ||||
059 | 211131-2 | 9.24 | 11.27 | |
Motor DTWA100 | ||||
060 | 519749-6 | 73.98 | 90.26 | |
Cuscinetto a sfere 626zz | ||||
061 | 210143-2 | 2.71 | 3.31 | |
Piastra intermedia CS002G | ||||
062 | 413E81-9 | 2.46 | 3.00 | |
Campo | ||||
063 | 629A85-9 | 25.36 | 30.94 | |
Vite a testa cruciforme M3X6 | ||||
064 | 652069-6 | 0.83 | 1.01 | |
Vite met. M2x5mm RS002G | ||||
065 | 652093-9 | 0.83 | 1.01 | |
Set di sensori RS002G | ||||
066 | 632R96-7 | 21.08 | 25.72 | |
Vite di rubinetto 4x18 | ||||
067 | 265A48-7 | 0.83 | 1.01 | |
Vite 5x20 | ||||
068 | 911228-4 | 0.83 | 1.01 | |
Beugelgreep CS002G | ||||
069 | 413E78-8 | 10.20 | 12.44 | |
Carcasa del motor CS002G | ||||
070 | 141H38-5 | 17.45 | 21.29 | |
Penna di gomma 6 | ||||
070C10 | 263005-3 | 0.83 | 1.01 | |
Vite 5x30 | ||||
071 | 911253-5 | 0.83 | 1.01 | |
Vite di rubinetto 4x18 | ||||
072 | 265A48-7 | 0.83 | 1.01 | |
Carcasa de conexión CS002G | ||||
073 | 141H41-6 | 6.55 | 7.99 | |
Penna di gomma 6 | ||||
073C10 | 263005-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
074 | 8117M5-6 | |||
Unità di collegamento TD001G | ||||
075 | 632P75-3 | 8.21 | 10.02 | |
Controller CS002G | ||||
076 | 620H98-5 | 139.47 | 170.15 | |
Vite a croce M5 | ||||
077 | 265075-8 | 1.39 | 1.70 | |
Dado di blocco esagonale 5x8 | ||||
078 | 252103-8 | 0.83 | 1.01 | |
Piastra base CS002G | ||||
079 | 162B41-7 | 37.88 | 46.21 | |
Rondella 6x25mm | ||||
080 | 253196-8 | 1.02 | 1.24 | |
Dado M6 CS002G | ||||
081 | 252312-9 | 9.52 | 11.61 | |
Leva 50 HS003/4G | ||||
082 | 271460-5 | 1.39 | 1.70 | |
Anello di bloccaggio E-12 | ||||
083 | 257953-6 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
084 | 265701-9 | |||
Molla di compressione 7 | ||||
085 | 231316-4 | 0.83 | 1.01 | |
Naamplaat CS002G | ||||
086 | 8117J0-5 | 0.83 | 1.01 |
