Qui troverai tutte le parti e i disegni disponibili di “Makita CC300D”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

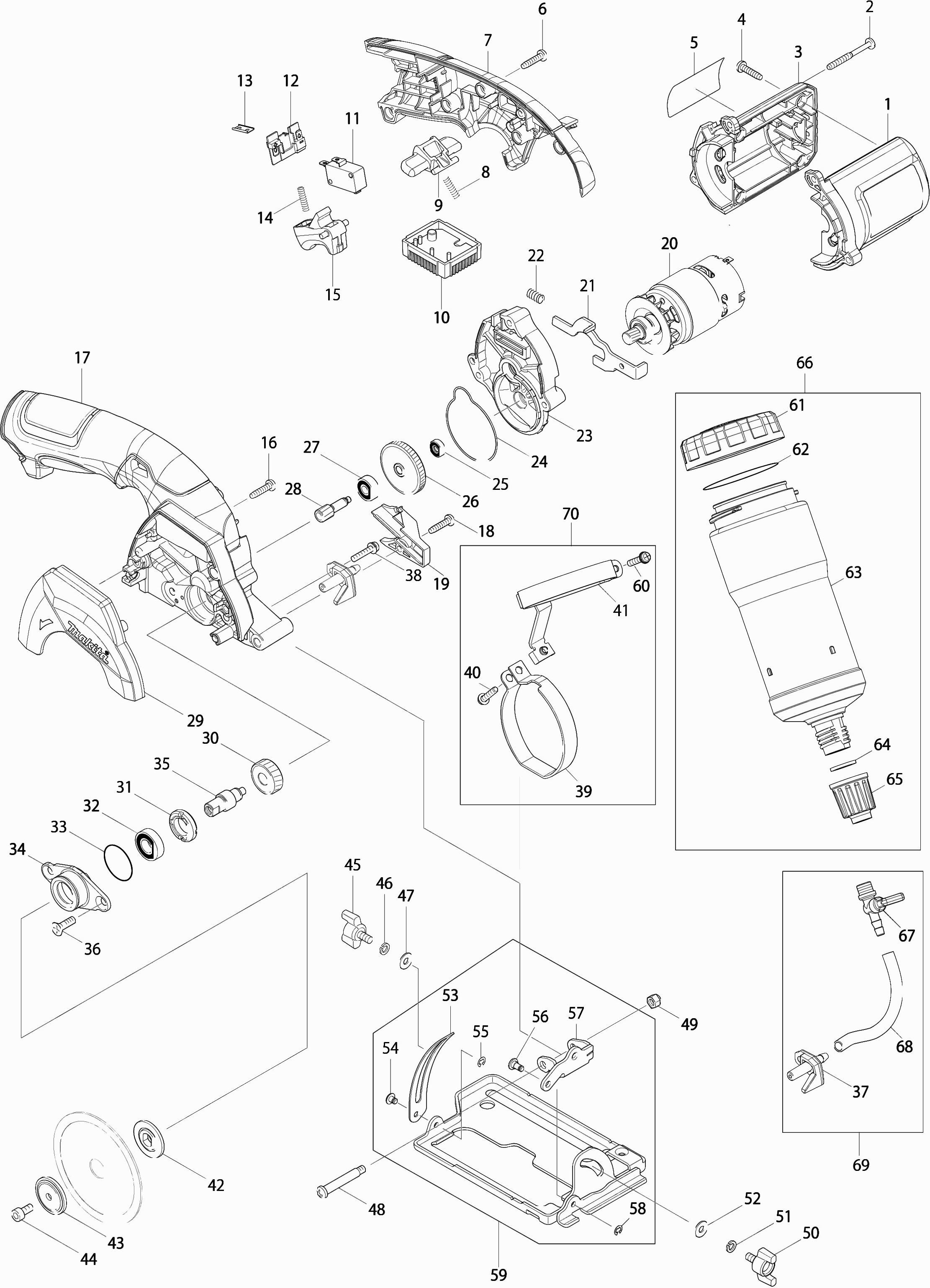

Disegni tecnici di Makita CC300D
Elenco parti di Makita CC300D
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del caricatore | ||||
| 001 | 188941-1 | 13.20 | 16.10 | |
| Vite Met. Ck 4x40mm | ||||
| 002 | 266560-4 | 1.00 | 1.22 | |
| Custodia del caricatore | ||||
| 003 | 188941-1 | 13.20 | 16.10 | |
| Vite di rubinetto 4x18 | ||||
| 004 | 265A48-7 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 005 | 896666-0 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 006 | 265A48-7 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 007 | 187282-2 | 13.20 | 16.10 | |
| Spillo in Gomma 4 | ||||
| 007A | 263002-9 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 008 | 231469-9 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 009 | 419664-3 | 3.60 | 4.39 | |
| Controller Cc300D A | ||||
| 010 | 632L88-0 | 26.40 | 32.21 | |
| Filtro di linea | ||||
| 010A | 688161-2 | 1.00 | 1.22 | |
| Interruttore D3V-16-3C26 A | ||||
| 011 | 650744-8 | 2.40 | 2.93 | |
| Connessione motore | ||||
| 012 | 643830-2 | 1.20 | 1.46 | |
| Set di piastre di serraggio | ||||
| 013 | 345998-7 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 014 | 231469-9 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 015 | 419665-1 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 016 | 265A48-7 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 017 | 187282-2 | 13.20 | 16.10 | |
| Spillo in Gomma 4 | ||||
| 017A | 263002-9 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 018 | 265A48-7 | 1.00 | 1.22 | |
| Condotta | ||||
| 019 | 452234-5 | 1.20 | 1.46 | |
| MOTORE | ||||
| 020 | 629885-1 | 30.80 | 37.58 | |
| Leva | ||||
| 021 | 346337-4 | 1.20 | 1.46 | |
| Molla a compressione 6x29mm | ||||
| 022 | 233117-6 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 023 | 140625-9 | 2.40 | 2.93 | |
| Anello O 19 | ||||
| 023A | 213325-5 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 024 | 424358-7 | 1.00 | 1.22 | |
| Cuscinetto a sfere 604zz | ||||
| 025 | 210036-3 | 3.60 | 4.39 | |
| Ingranaggio 47 | ||||
| 026 | 227737-6 | 3.60 | 4.39 | |
| Cuscinetto a sfere 606Zz A | ||||
| 027 | 210137-7 | 1.20 | 1.46 | |
| Ingranaggio 9 | ||||
| 028 | 227735-0 | 3.60 | 4.39 | |
| Cappuccio della sega | ||||
| 029 | 452243-4 | 2.40 | 2.93 | |
| Ingranaggio 28 | ||||
| 030 | 227736-8 | 3.60 | 4.39 | |
| Anello di bloccaggio del cuscinetto 14-23 | ||||
| 031 | 285847-5 | 4.80 | 5.86 | |
| Cuscinetto a sfera 6900Ddw DUX60 A | ||||
| 032 | 210258-5 | 4.80 | 5.86 | |
| Anello-O 26 | ||||
| 033 | 213435-8 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 034 | 318660-7 | 3.60 | 4.39 | |
| BARRA TOMMY | ||||
| 035 | 325983-6 | 3.60 | 4.39 | |
| Vite svasata 5x13 | ||||
| 036 | 265034-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 453555-8 | |||
| Vite 4x20 | ||||
| 038 | 911138-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | 346578-2 | |||
| Vite 4x20 | ||||
| 040 | 911138-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 346579-0 | |||
| Flangia interna 62 | ||||
| 042 | 224435-3 | 2.40 | 2.93 | |
| Flangia esterna 28 4190Dw-4191Dwa | ||||
| 043 | 224177-9 | 2.40 | 2.93 | |
| Vite a brugola con flangia M5x12 | ||||
| 044 | 922212-4 | 1.00 | 1.22 | |
| Dado ad ali M5x10mm - 164095-8 | ||||
| 045 | 265760-3 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 046 | 253427-5 | 1.00 | 1.22 | |
| Rondella 5mm DSP601 A | ||||
| 047 | 253414-4 | 1.00 | 1.22 | |
| Vite M5 | ||||
| 048 | 265056-2 | 2.40 | 2.93 | |
| Dado di blocco esagonale 5x8 | ||||
| 049 | 252103-8 | 1.20 | 1.46 | |
| Dado ad ali M5x10mm - 164095-8 | ||||
| 050 | 265760-3 | 1.00 | 1.22 | |
| Rondella a molla 5MM DLS211 | ||||
| 051 | 253427-5 | 1.00 | 1.22 | |
| Rondella 5mm DSP601 A | ||||
| 052 | 253414-4 | 1.00 | 1.22 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 053 | 346587-1 | 2.40 | 2.93 | |
| Penna 4 | ||||
| 054 | 268004-0 | 2.40 | 2.93 | |
| Anello di arresto E-3 | ||||
| 055 | 961017-7 | 1.00 | 1.22 | |
| Penna 5 | ||||
| 056 | 268028-6 | 1.20 | 1.46 | |
| Guida ad angolo | ||||
| 057 | 346586-3 | 3.60 | 4.39 | |
| Anello di arresto E-3 | ||||
| 058 | 961017-7 | 1.00 | 1.22 | |
| Piastra di base KS 60 | ||||
| 059 | 135503-6 | 13.20 | 16.10 | |
| Vite 4x20 | ||||
| 060 | 911138-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 453557-4 | |||
| Anello O 50 | ||||
| 062 | 213605-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 453556-6 | |||
| Rondella in plastica 12 | ||||
| 064 | 261056-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 453554-0 | |||
| Set di serbatoio | ||||
| 066 | 187277-5 | 6.38 | 7.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 067 | 152536-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 068 | 412107-4 | |||
| Set di rubinetti | ||||
| 069 | 187278-3 | 7.20 | 8.78 | |
| Set di supporto per serbatoio | ||||
| 070 | 187276-7 | 6.00 | 7.32 | |
