Qui troverai tutte le parti e i disegni disponibili di “Makita BTD136”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

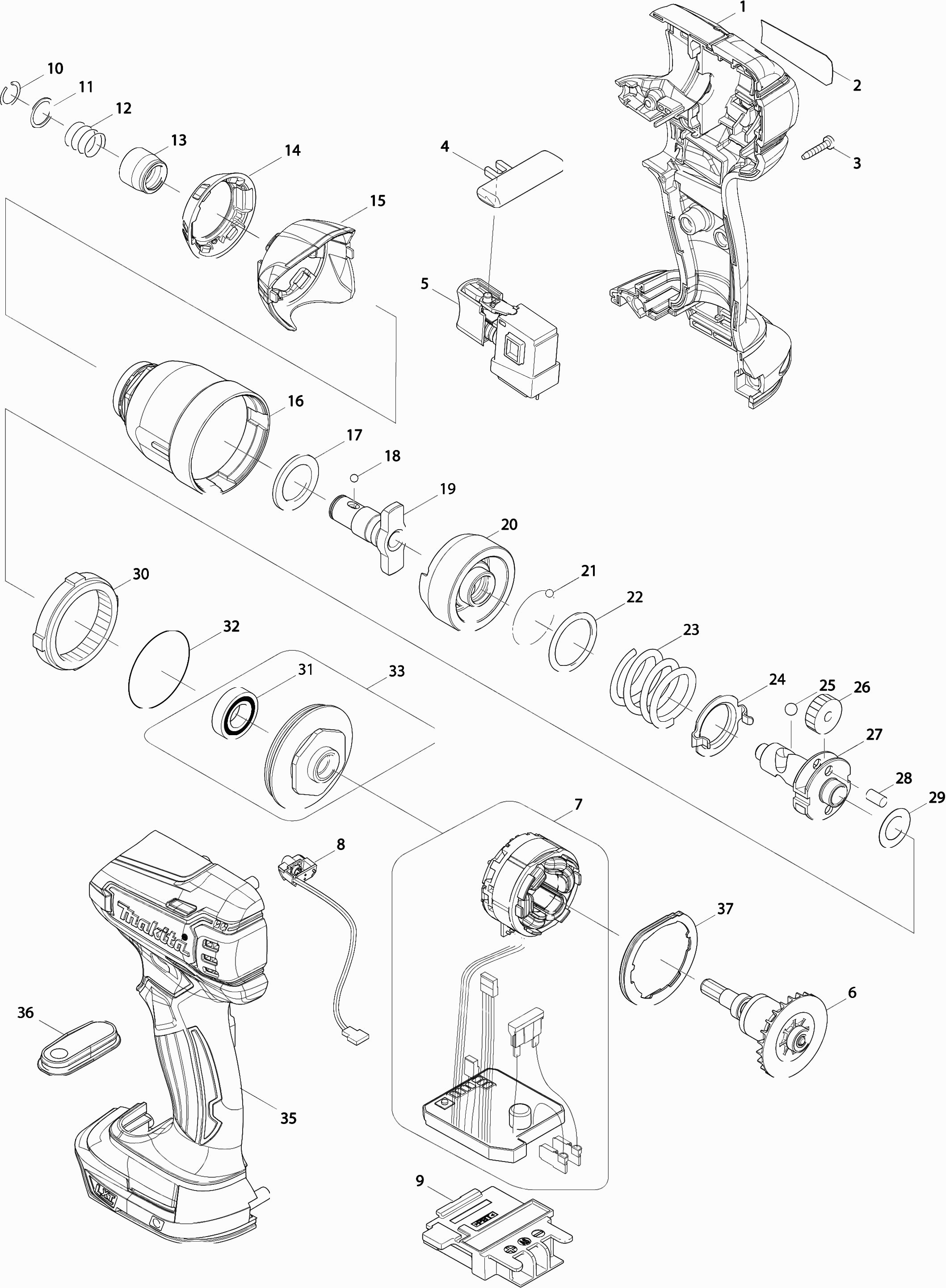

Disegni tecnici di Makita BTD136
Elenco parti di Makita BTD136
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 001 | 187383-6 | 48.40 | 59.05 | |
| Penna di gomma 6 | ||||
| 001A | 263005-3 | 0.83 | 1.01 | |
| TARGHETTA | ||||
| 002 | 897163-9 | 2.71 | 3.31 | |
| Vite autofilettante 3x16 | ||||
| 003 | 266130-9 | 0.83 | 1.01 | |
| Pulsante di interruttore L/R | ||||
| 004 | 419041-9 | 0.98 | 1.20 | |
| Interruttore | ||||
| 005 | 141448-8 | 15.60 | 19.03 | |
| Sigillo DTD171 | ||||
| 005A | 424496-5 | 1.00 | 1.22 | |
| Indotto | ||||
| 006 | 619353-2 | 47.10 | 57.46 | |
| Campo | ||||
| 007 | 632A39-7 | 130.74 | 159.50 | |
| Circuito di luce | ||||
| 008 | 620136-5 | 7.22 | 8.81 | |
| Unità di connessione (3 contatti) | ||||
| 009 | 643850-6 | 4.45 | 5.43 | |
| Anello di bloccaggio 11 | ||||
| 010 | 231951-8 | 0.83 | 1.01 | |
| Rondella 12 | ||||
| 011 | 267085-1 | 0.83 | 1.01 | |
| Molla a compressione 13 | ||||
| 012 | 233005-7 | 0.83 | 1.01 | |
| Porta inserti | ||||
| 013 | 326072-0 | 2.71 | 3.31 | |
| PARAURTI | ||||
| 014 | 424495-7 | 2.02 | 2.46 | |
| Coperchio alloggiamento di impatto | ||||
| 015 | 453664-3 | 1.20 | 1.46 | |
| Custodia del martello | ||||
| 016 | 141477-1 | 12.80 | 15.62 | |
| Rondella in nylon 19mm | ||||
| 017 | 261151-6 | 0.83 | 1.01 | |
| Pallina di acciaio 3.5 | ||||
| 018 | 216040-0 | 0.83 | 1.01 | |
| Incudine | ||||
| 019 | 326071-2 | 12.22 | 14.91 | |
| Colpitore | ||||
| 020 | 326054-2 | 19.23 | 23.46 | |
| Pallina di acciaio 3.5 | ||||
| 021 | 216040-0 | 0.83 | 1.01 | |
| Rondella piatta 24 | ||||
| 022 | 267175-0 | 0.83 | 1.01 | |
| Molla a compressione 24 | ||||
| 023 | 233430-2 | 1.67 | 2.04 | |
| STRISCIA | ||||
| 024 | 346466-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 216011-7 | |||
| Ingranaggio 22 | ||||
| 026 | 227362-3 | 3.12 | 3.81 | |
| BARRA TOMMY | ||||
| 027 | 326066-5 | 17.38 | 21.20 | |
| Penna 5 | ||||
| 028 | 256253-1 | 0.83 | 1.01 | |
| Rondella sottile 12 Btd134 | ||||
| 029 | 253362-7 | 0.83 | 1.01 | |
| INGRANAGGIO | ||||
| 030 | 227150-8 | 3.12 | 3.81 | |
| Cuscinetto a sfere 6901llb | ||||
| 031 | 211140-1 | 6.70 | 8.17 | |
| Anello O 40 | ||||
| 032 | 213507-9 | 0.98 | 1.20 | |
| Alloggiamento del cuscinetto | ||||
| 033 | 158631-0 | 15.60 | 19.03 | |
| Custodia del motore | ||||
| 035 | 187383-6 | 48.40 | 59.05 | |
| Penna di gomma 6 | ||||
| 035A | 263005-3 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 036 | 141583-2 | 2.84 | 3.46 | |
| Piastra Intermedia | ||||
| 037 | 453665-1 | 1.97 | 2.40 | |
