Qui troverai tutte le parti e i disegni disponibili di “Makita BTD064”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

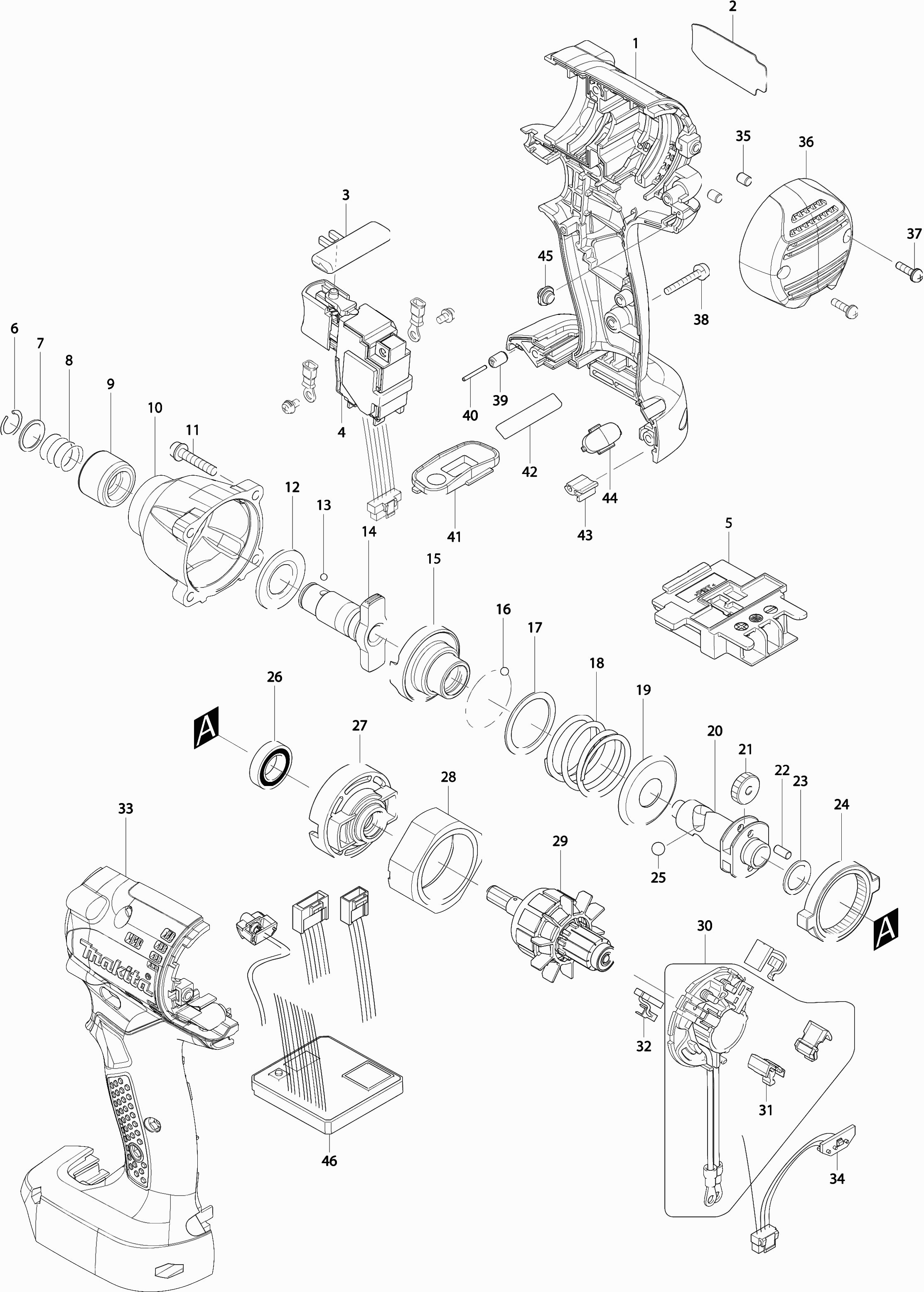

Disegni tecnici di Makita BTD064
Elenco parti di Makita BTD064
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore BTW104Z A | ||||
| 001 | 183K96-3 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 001-1 | 183X32-7 | |||
| Penna di gomma 6 | ||||
| 001A | 263005-3 | 1.00 | 1.22 | |
| Piastra del nome Btd064 | ||||
| 002 | 814J70-1 | 3.60 | 4.39 | |
| Pulsante di interruttore L/R | ||||
| 003 | 419041-9 | 1.20 | 1.46 | |
| Interruttore Btw104Z A | ||||
| 004 | 651364-1 | 48.40 | 59.05 | |
| Unità di connessione | ||||
| 005 | 644803-8 | 13.20 | 16.10 | |
| Anello di bloccaggio 11 | ||||
| 006 | 231951-8 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 007 | 267085-1 | 1.00 | 1.22 | |
| Molla a compressione 13 | ||||
| 008 | 233005-7 | 1.00 | 1.22 | |
| MANICOTTO FILETTATO | ||||
| 009 | 162257-2 | 11.00 | 13.42 | |
| Carcassa d'impatto Btw104Z A | ||||
| 010 | 144474-6 | 39.60 | 48.31 | |
| Vite 4x22 | ||||
| 011 | 265145-3 | 1.00 | 1.22 | |
| Anello di nylon 14 | ||||
| 012 | 261108-7 | 1.00 | 1.22 | |
| Pallina di acciaio 3.5 | ||||
| 013 | 216040-0 | 1.00 | 1.22 | |
| Incudine "m" | ||||
| 014 | 326288-7 | 28.60 | 34.89 | |
| Percussore B | ||||
| 015 | 326283-7 | 36.30 | 44.29 | |
| Pallina di acciaio 3.5 | ||||
| 016 | 216040-0 | 1.00 | 1.22 | |
| Rondella piatta 24 | ||||
| 017 | 267175-0 | 1.20 | 1.46 | |
| Molla di compressione 25 | ||||
| 018 | 234295-5 | 4.80 | 5.86 | |
| Rondella 14 | ||||
| 019 | 267851-6 | 1.20 | 1.46 | |
| ALBERO DI TRASMISSIONE | ||||
| 020 | 326286-1 | 13.20 | 16.10 | |
| Ingranaggio 16 | ||||
| 021 | 227321-7 | 3.60 | 4.39 | |
| Penna 3,5mm | ||||
| 022 | 268217-3 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 023 | 267104-3 | 1.20 | 1.46 | |
| Ingranaggio 39 | ||||
| 024 | 227318-6 | 3.60 | 4.39 | |
| Pallina di acciaio 5.6 | ||||
| 025 | 216041-8 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6801llb | ||||
| 026 | 210112-3 | 6.00 | 7.32 | |
| Scatola del cambio ISC 240 ET-BG | ||||
| 027 | 454414-9 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 638396-5 | |||
| Indotto | ||||
| 029 | 619328-1 | 23.10 | 28.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 030 | 632A94-9 | |||
| Filtro di linea | ||||
| 030A | 688161-2 | 1.00 | 1.22 | |
| Unità di connessione | ||||
| 030B | 654409-4 | 1.00 | 1.22 | |
| Distanziale | ||||
| 031 | 689181-9 | 1.00 | 1.22 | |
| KOOLBORSTEL SET CB-448 A | ||||
| 032 | 196855-0 | 3.60 | 4.39 | |
| Custodia del motore BTW104Z A | ||||
| 033 | 183K96-3 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033-1 | 183X32-7 | |||
| Penna di gomma 6 | ||||
| 033A | 263005-3 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 034 | 620212-5 | 8.40 | 10.25 | |
| Spillo in Gomma 4 | ||||
| 035 | 263032-0 | 1.00 | 1.22 | |
| Cappuccio del Motore | ||||
| 036 | 455357-8 | 2.40 | 2.93 | |
| Vite Met.M3x12mm | ||||
| 037 | 266816-5 | 1.00 | 1.22 | |
| Vite a croce 3x20 | ||||
| 038 | 265095-2 | 1.00 | 1.22 | |
| Penna di gomma 5 | ||||
| 039 | 263036-2 | 1.20 | 1.46 | |
| Perno 1,5 | ||||
| 040 | 268184-2 | 1.00 | 1.22 | |
| PANELLO D'INTERRUPTORE | ||||
| 041 | 142064-9 | 13.20 | 16.10 | |
| Piastra del nome numero di serie Btd064 | ||||
| 042 | 814J72-7 | 3.60 | 4.39 | |
| Protezione AF-DW | ||||
| 043 | 424517-3 | 1.00 | 1.22 | |
| Piastra Id Btw074z | ||||
| 044 | 454418-1 | 3.60 | 4.39 | |
| VETRO DI VISIONE | ||||
| 045 | 450522-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 620211-7 | |||
