Qui troverai tutte le parti e i disegni disponibili del 'Makita BHS630ZX'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

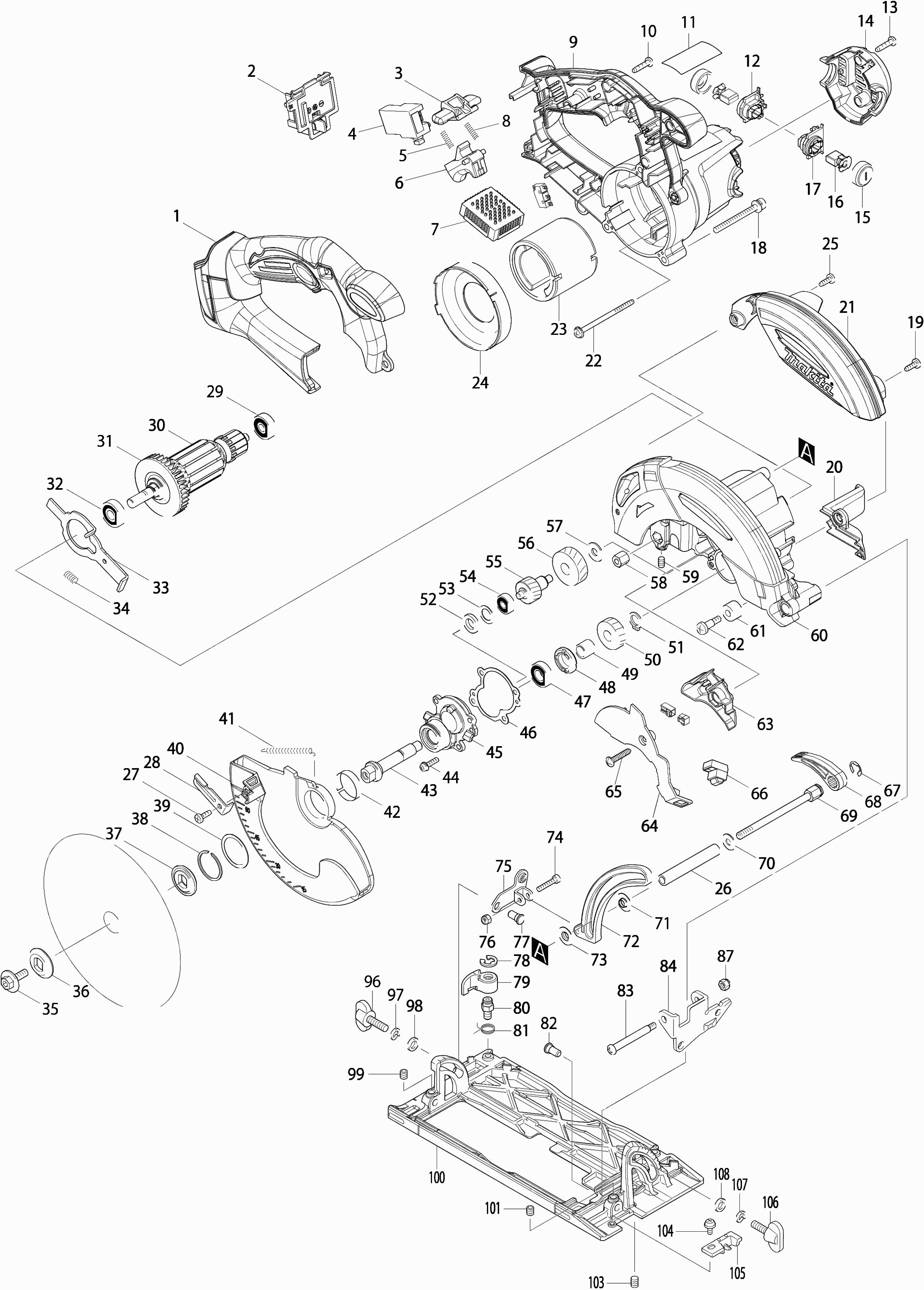

Disegno tecnico del modello Makita BHS630ZX

Elenco parti di ricambio del modello Makita BHS630ZX

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA

Copertura del Manico
001 141237-1 36.05 43.98

Penna di gomma 6
001A 263005-3 0.83 1.01

Unità di connessione (3 contatti)
002 644808-8 3.54 4.32

Pulsante di blocco
003 419664-3 1.02 1.24

Interruttore 3 contatti
004 650631-1 12.22 14.91

Molla di compressione 4
005 231469-9 0.83 1.01

Pulsante rotante ABB OHYS2AJ
006 419665-1 1.02 1.24

Nessuna informazione disponibile, non ordinabile
007 620054-7

Nessuna informazione disponibile, non ordinabile
007A 620059-7

Molla di compressione 4
008 231469-9 0.83 1.01

Custodia del motore
009 140984-1 38.72 47.24

Penna di gomma 6
009A 263005-3 0.83 1.01

Vite di rubinetto 4x18
010 265A48-7 0.83 1.01

TARGHETTA
011 896399-7 2.71 3.31

Portaspazzole "sinistro"
012A 643889-9 3.12 3.81

Vite di rubinetto 4x18
013 265A48-7 0.83 1.01

Copriventola
014 452787-4 7.22 8.81

Tappo portaspazzole
015 643941-3 2.36 2.88

Koolborstel Set Cb-441 A
016 195022-4 4.45 5.43

Portaspazzole "destro"
017 643882-3 2.71 3.31

Vite 5x36
018 911258-5 0.83 1.01

Vite autoformante M4x12mm Ck
019 266026-4 0.83 1.01

Stop per canale di trucioli
020 452790-5 4.14 5.05

Cappuccio di copertura STM 1800
021 452789-0 12.80 15.62

Vite autofilettante Pf 4x65
022 266060-4 1.39 1.70

Portamagnete AS3625 A
023 638571-3 11.64 14.20

Piastra Intermedia
024 452785-8 3.12 3.81

Vite autoformante M4x12mm Ck
025 266026-4 0.83 1.01

Distanziale 6mm
026 331947-0 3.12 3.81

Nessuna informazione disponibile, non ordinabile
027 266020-6

Pulsante di rilascio
028 272270-3 0.83 1.01

Cuscinetto a sfere 627ddw
029 210045-2 3.12 3.81

Armatura 18v
030 519288-6 48.40 59.05

Ventilatore 55
031 241869-5 3.12 3.81

Cuscinetto a sfere 609llu
032 210060-6 4.45 5.43

Blocco Asse
033 344681-3 2.84 3.46

Molla a compressione 6x29mm
034 233117-6 0.83 1.01

Vite a testa esagonale 6x18
035 266458-5 0.83 1.01

Flangia esterna 28
036 224421-4 9.24 11.27

Flangia interna 28
037 224417-5 9.24 11.27

Anello Seeger E-26
038 257938-2 0.83 1.01

Rondella 26
039 267127-1 0.83 1.01

Cappuccio di protezione a molla
040 452791-3 11.82 14.42

Molla di trazione 4mm
041 231874-0 0.83 1.01

Rondella di compensazione
042 345470-9 1.18 1.44

Nessuna informazione disponibile, non ordinabile
043 324859-4

Spina di allineamento 3
043A 254031-3 0.83 1.01

Vite 4x16 A
044 911526-6 0.83 1.01

Alloggiamento del cuscinetto
045 140983-3 8.21 10.02

Spillo in Gomma 4
045A 263002-9 0.83 1.01

Guarnizione
046 442141-0 0.83 1.01

Cuscinetto a sfera 6900Ddw DUX60 A
047 210258-5 4.60 5.61

Anello di bloccaggio del cuscinetto 14-23
048 285847-5 4.45 5.43

Anello 10
049 257284-3 1.85 2.26

Nessuna informazione disponibile, non ordinabile
050 227718-0

Anello di bloccaggio S-10
051 257408-1 0.83 1.01

Anello di gomma 10mm
052 262155-1 0.83 1.01

Rivetto 11mm
053 267369-7 0.83 1.01

Cuscinetto a sfere 606Zz A
054 210137-7 0.98 1.20

Ingranaggio 17
055 227717-2 11.82 14.42

Ingranaggio 17
056 226676-7 10.50 12.81

Sluitring 7 LF1000 A
057 267326-5 0.83 1.01

Dado M6
058 264064-0 3.72 4.54

Bullone esagonale 5x8
059 266229-0 0.83 1.01

COPERTURA DI PROTEZIONE FISSA
060 141002-8 48.40 59.05

O-ring 24
060A 213953-6 0.83 1.01

Naaldlager 609 A
060B 212268-8 4.45 5.43

Cuscinetto a rullini 810
060C 212003-4 3.96 4.83

Bussola di gomma 6
061 262511-5 0.83 1.01

Vite metallica M5
062 265115-2 0.83 1.01

GIUNTO
063 452786-6 4.45 5.43

Cappuccio di copertura STM 1800
064 452788-2 3.96 4.83

Vite autofilettante 4x20
065 266042-6 0.83 1.01

Circuito di luce
066 631694-6 18.20 22.20

Nessuna informazione disponibile, non ordinabile
067 961014-3

Leva di commutazione 55mm
068 272260-6 2.71 3.31

Vite a brugola M6x85mm
069 265595-2 6.38 7.78

Rondella 6
070 253804-1 0.83 1.01

Rivetto a collare 6mm
071 346477-8 2.02 2.46

Fermo profondità
072 318245-9 8.21 10.02

Rivetto a collare 6mm
073 346477-8 2.02 2.46

Vite a testa esagonale 4x20
074 922137-2 0.83 1.01

Guida di gradazione
075 345876-1 0.83 1.01

Dado di bloccaggio M4x7mm
076 252126-6 0.83 1.01

Spina del collare 6-7
077 256480-0 0.83 1.01

Anello di arresto E-6
078 259053-8 0.83 1.01

Leva di blocco
079 453165-1 0.83 1.01

Vite di regolazione M6x10mm
080 265571-6 2.02 2.46

Molla di torsione 11mm
081 233596-8 0.83 1.01

Spina del collare 6-7
082 256480-0 0.83 1.01

Vite a croce M5
083 265072-4 1.18 1.44

Guida ad angolo
084 345590-9 2.71 3.31

Dado di blocco esagonale 5x8
087 252103-8 0.83 1.01

Bullone ad ali M6x20mm
096 JM23100066 2.71 3.31

Rondella elastica 6 A
097 253903-9 0.83 1.01

Rondella 6x12mm
098 941151-9 0.83 1.01

Bullone esagonale interno M6X6 A
099 265A21-7 0.83 1.01

Piastra di base Bhs630 A
100 310931-8 36.05 43.98

Bullone esagonale interno M6X6 A
101 265A21-7 0.83 1.01

Bullone a testa esagonale M6x8
103 265894-2 0.83 1.01

Vite 4x8
104 911109-2 0.83 1.01

Guida superiore completa
105 450333-7 0.98 1.20

Bullone ad ali M6x20mm
106 JM23100066 2.71 3.31

Rondella elastica 6 A
107 253903-9 0.83 1.01

Rondella 6x12mm
108 941151-9 0.83 1.01
