Qui troverai tutte le parti e i disegni disponibili di “Makita BHR261”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

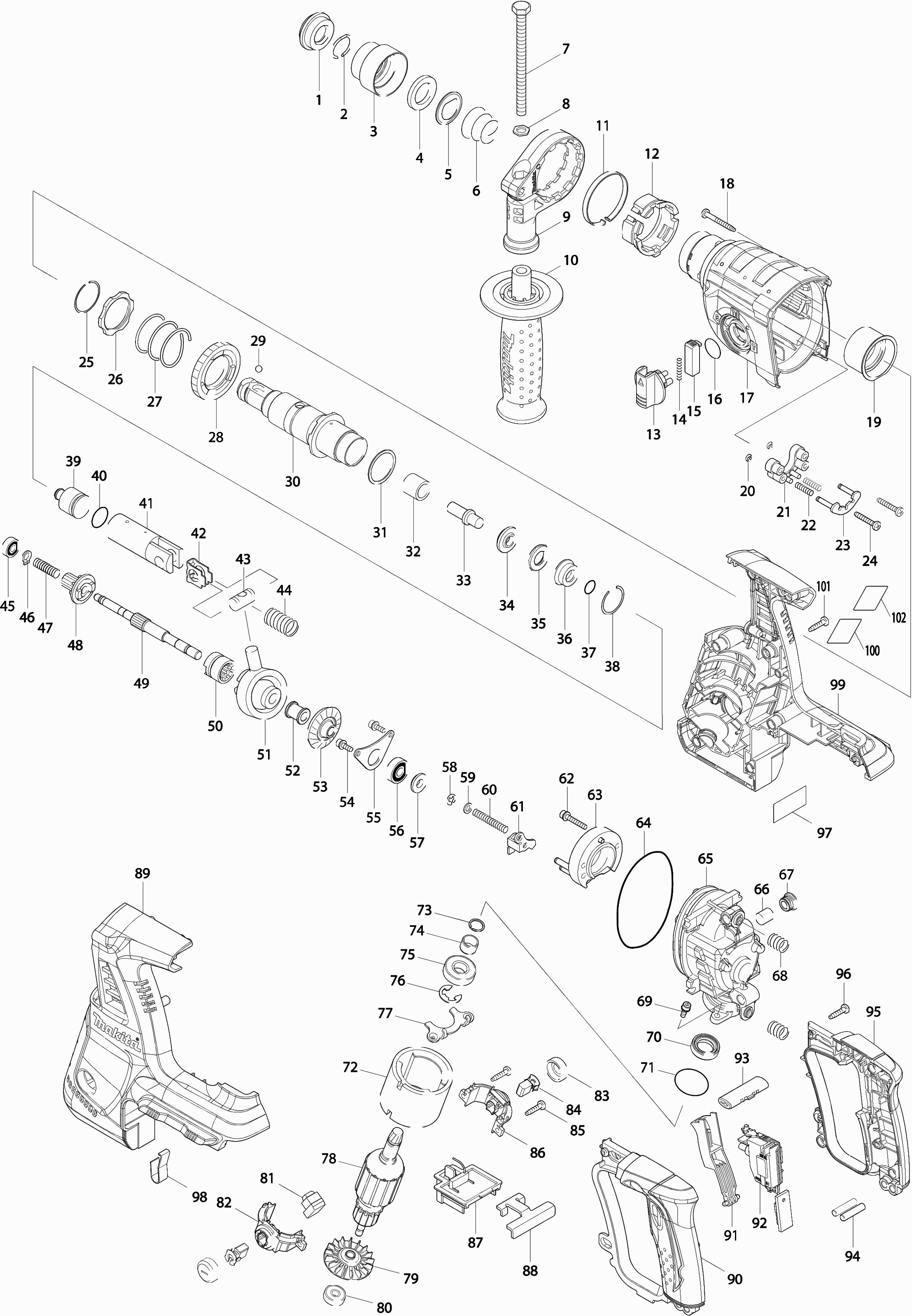

Disegni tecnici di Makita BHR261
Elenco parti di Makita BHR261
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001 | 286263-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio 19 | ||||
| 002 | 233940-9 | 1.20 | 1.46 | |
| Cappuccio del mandrino | ||||
| 003 | 417629-9 | 1.20 | 1.46 | |
| Rondella 21 | ||||
| 004 | 257241-1 | 1.20 | 1.46 | |
| Anello guida | ||||
| 005 | 345187-4 | 1.20 | 1.46 | |
| Molla a compressione 21-29 | ||||
| 006 | 233916-6 | 1.00 | 1.22 | |
| Bullone esagonale 8x120 | ||||
| 007 | 265583-9 | 1.20 | 1.46 | |
| RONDINA | ||||
| 008 | 345280-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 417630-4 | |||
| Maniglia TSC 55 | ||||
| 010 | 158057-6 | 9.60 | 11.71 | |
| Pulsante di regolazione | ||||
| 013 | 450980-4 | 3.60 | 4.39 | |
| Molla di compressione 4 | ||||
| 014 | 233279-0 | 1.20 | 1.46 | |
| Pulsante di blocco | ||||
| 015 | 450978-1 | 1.00 | 1.22 | |
| Anello O 17 | ||||
| 016 | 213278-8 | 1.00 | 1.22 | |
| Cambio completo | ||||
| 017 | 158945-7 | 10.80 | 13.18 | |
| Anello di tenuta 25 | ||||
| 017A | 213345-9 | 2.40 | 2.93 | |
| Vite 4x35 | ||||
| 018 | 266351-3 | 1.00 | 1.22 | |
| CUSCINETTO A RULLINI | ||||
| 019 | 153290-5 | 7.20 | 8.78 | |
| Anello di arresto E-3 | ||||
| 020 | 961017-7 | 1.00 | 1.22 | |
| Base di guida Hr2450 | ||||
| 021 | 417796-0 | 1.00 | 1.22 | |
| Molla a compressione 4 HR2450 nero | ||||
| 022 | 233344-5 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 023 | 163430-7 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 024 | 266374-1 | |||
| Anello di ritenzione 29 | ||||
| 025 | 233929-7 | 1.00 | 1.22 | |
| Rivetto 31 | ||||
| 026 | 267460-1 | 1.20 | 1.46 | |
| Molla a compressione 32 | ||||
| 027 | 233401-9 | 2.40 | 2.93 | |
| Ingranaggio 51 | ||||
| 028 | 227109-5 | 10.80 | 13.18 | |
| Pallina di acciaio 7.0 | ||||
| 029 | 216022-2 | 1.00 | 1.22 | |
| Porta trapano completo | ||||
| 030 | 123100-0 | 41.80 | 51.00 | |
| Rondella 28 | ||||
| 031 | 267229-3 | 1.00 | 1.22 | |
| MANICOTTO FILETTATO | ||||
| 032 | 331769-8 | 2.40 | 2.93 | |
| Colpitore | ||||
| 033 | 324669-9 | 2.40 | 2.93 | |
| Anello 10 | ||||
| 034 | 324402-9 | 2.40 | 2.93 | |
| Anello tampone | ||||
| 035 | 421955-0 | 1.20 | 1.46 | |
| Alloggiamento dell'anello O | ||||
| 036 | 324216-6 | 6.00 | 7.32 | |
| Anello O 9 | ||||
| 037 | 213073-6 | 1.20 | 1.46 | |
| Rondella elastica 28 | ||||
| 038 | 233917-4 | 1.00 | 1.22 | |
| Colpitore | ||||
| 039 | 324214-0 | 3.60 | 4.39 | |
| Anello O 16 | ||||
| 040 | 213227-5 | 1.20 | 1.46 | |
| Cilindro del pistone | ||||
| 041 | 318132-2 | 13.20 | 16.10 | |
| Piastra di Guida | ||||
| 042 | 346036-8 | 1.00 | 1.22 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 043 | 324215-8 | 2.40 | 2.93 | |
| Molla a compressione 14 | ||||
| 044 | 234098-7 | 1.00 | 1.22 | |
| Cuscinetto a sfere 606Zz A | ||||
| 045 | 210137-7 | 1.20 | 1.46 | |
| Anello di bloccaggio S-7 | ||||
| 046 | 961003-8 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 047 | 233343-7 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 048 | 227179-4 | 17.60 | 21.47 | |
| ACCOPPIAMENTO | ||||
| 049 | 325976-3 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 331768-0 | |||
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 051 | 219014-0 | 45.10 | 55.02 | |
| Manicotto 9 | ||||
| 052 | 325640-6 | 1.20 | 1.46 | |
| Ingranaggio 26 | ||||
| 053 | 227549-7 | 6.00 | 7.32 | |
| Bullone esagonale 4x12 | ||||
| 054 | 266273-7 | 1.00 | 1.22 | |
| Blocco del cuscinetto B | ||||
| 055 | 346038-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 056 | 210046-0 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 057 | 324212-4 | 4.80 | 5.86 | |
| Anello ferma E-4 | ||||
| 058 | 961011-9 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 059 | 941102-2 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 060 | 233342-9 | 1.00 | 1.22 | |
| Piastra di scambio | ||||
| 061 | 345220-2 | 1.20 | 1.46 | |
| Vite a brugola Hr5210C | ||||
| 062 | 922148-7 | 1.00 | 1.22 | |
| Blocco di fissaggio, interno | ||||
| 063 | 158944-9 | 8.40 | 10.25 | |
| Anello O 68 | ||||
| 064 | 213728-3 | 1.20 | 1.46 | |
| Alloggiamento interno | ||||
| 065 | 318392-6 | 24.20 | 29.52 | |
| Filtro | ||||
| 066 | 443143-9 | 1.00 | 1.22 | |
| Cappuccio | ||||
| 067 | 424185-2 | 1.00 | 1.22 | |
| Molla a compressione 10 | ||||
| 068 | 234097-9 | 1.00 | 1.22 | |
| Bullone esagonale 4x12 | ||||
| 069 | 266273-7 | 1.00 | 1.22 | |
| Anello di tenuta 10 | ||||
| 070 | 213231-4 | 6.00 | 7.32 | |
| Anello O 28 | ||||
| 071 | 213437-4 | 1.00 | 1.22 | |
| Porta magnete | ||||
| 072 | 632828-4 | 23.10 | 28.18 | |
| Anello per perno di bloccaggio Wr12 | ||||
| 073 | 961082-6 | 2.40 | 2.93 | |
| Scatola 12 | ||||
| 074 | 331596-3 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6001dw | ||||
| 075 | 211131-2 | 9.60 | 11.71 | |
| Anello ferma E-10 | ||||
| 076 | 961016-9 | 1.00 | 1.22 | |
| Blocco del cuscinetto A | ||||
| 077 | 346037-6 | 2.40 | 2.93 | |
| Indotto 36v | ||||
| 078 | 519235-7 | 30.80 | 37.58 | |
| Ventilatore 44 | ||||
| 079 | 240037-7 | 3.60 | 4.39 | |
| Cuscinetto a sfere 626zz | ||||
| 080 | 210143-2 | 3.60 | 4.39 | |
| Circuito di luce | ||||
| 081 | 631850-8 | 7.20 | 8.78 | |
| Portaspazzole completo | ||||
| 082 | 638945-8 | 12.10 | 14.76 | |
| Cappuccio della spazzola | ||||
| 083 | 643829-7 | 1.00 | 1.22 | |
| Spazzole di carbone | ||||
| 084 | 195023-2 | 5.00 | 6.10 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 085 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 086 | 638661-2 | |||
| Connettore | ||||
| 087 | 638657-3 | 10.80 | 13.18 | |
| PIASTRA DI SUPPORTO | ||||
| 088 | 346039-2 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 089 | 188665-9 | |||
| Penna di gomma 6 | ||||
| 089A | 263005-3 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 089B | 263025-7 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 090 | 188639-0 | 8.40 | 10.25 | |
| Maniglia dell'interruttore Bhr261Rde | ||||
| 091 | 450981-2 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 092 | 650619-1 | |||
| Gomma spugna per interruttore | ||||
| 092A | 685730-0 | 1.00 | 1.22 | |
| Leva di regolazione l/r | ||||
| 093 | 450979-9 | 1.00 | 1.22 | |
| Perno 6 | ||||
| 094 | 256261-2 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 095 | 188639-0 | 8.40 | 10.25 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 097 | 814978-9 | |||
| Piastra di vibrazione | ||||
| 098 | 344903-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 099 | 188665-9 | |||
| Penna di gomma 6 | ||||
| 099A | 263005-3 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 099B | 263025-7 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 100 | 866450-7 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 101 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 819348-7 | |||
| Porta trapano completo | ||||
| 103 | 123100-0 | 41.80 | 51.00 | |
