Qui troverai tutte le parti e i disegni disponibili di “Makita BHR242”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

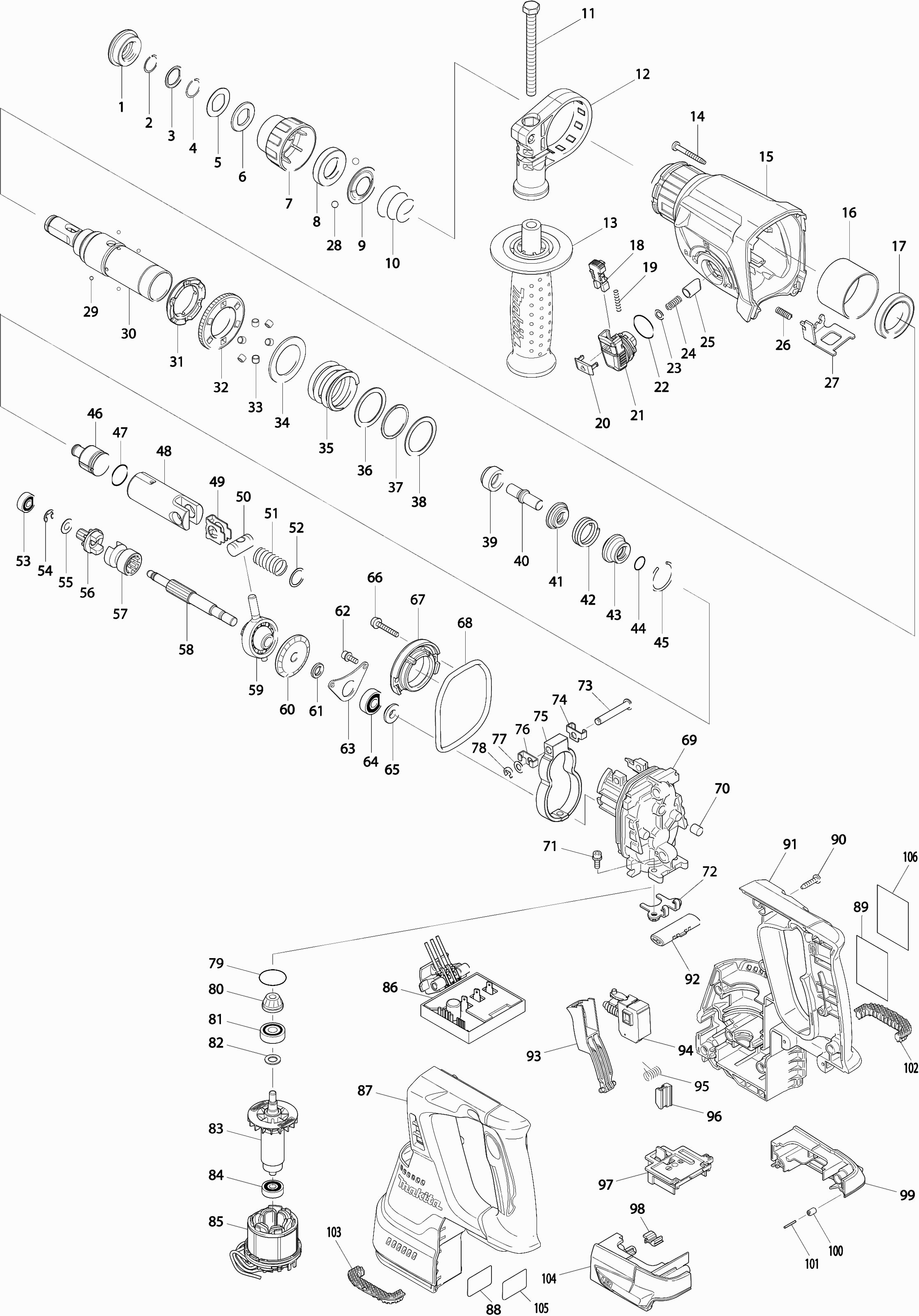

Disegni tecnici di Makita BHR242
Elenco parti di Makita BHR242
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001 | 286288-8 | 1.20 | 1.46 | |
| Rondella 14 | ||||
| 002 | 233989-9 | 1.00 | 1.22 | |
| Rivetto 16mm | ||||
| 003 | 346834-0 | 1.21 | 1.48 | |
| Rondella di bloccaggio 15 | ||||
| 004 | 233992-0 | 1.00 | 1.22 | |
| Rondella 17 | ||||
| 005 | 267114-0 | 1.00 | 1.22 | |
| Anello in gomma 16 | ||||
| 006 | 424364-2 | 1.00 | 1.22 | |
| Cappuccio di blocco scalpello | ||||
| 007 | 455393-4 | 1.00 | 1.22 | |
| Anello di bloccaggio 21 | ||||
| 008 | 325813-1 | 1.20 | 1.46 | |
| Anello guida | ||||
| 009 | 346177-0 | 1.00 | 1.22 | |
| Molla a compressione 21-29 | ||||
| 010 | 233916-6 | 1.00 | 1.22 | |
| Bullone con dado M8x90mm | ||||
| 011 | 266745-2 | 1.20 | 1.46 | |
| Staffa della maniglia | ||||
| 012 | 453129-5 | 3.60 | 4.39 | |
| Maniglia TSC 55 | ||||
| 013 | 158057-6 | 9.60 | 11.71 | |
| Vite 4x35 | ||||
| 014 | 266351-3 | 1.00 | 1.22 | |
| Scatola ingranaggi Bhr242 A | ||||
| 015 | 144354-6 | 8.40 | 10.25 | |
| Anello di tenuta 25 | ||||
| 015A | 213345-9 | 2.40 | 2.93 | |
| Etichetta indicatrice | ||||
| 015B | 810X86-8 | 2.40 | 2.93 | |
| MANICOTTO FILETTATO | ||||
| 016 | 331890-3 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6806llu | ||||
| 017 | 211294-4 | 8.40 | 10.25 | |
| Pulsante di blocco | ||||
| 018 | 454112-5 | 1.20 | 1.46 | |
| Molla di compressione 3x28mm | ||||
| 019 | 234264-6 | 1.00 | 1.22 | |
| Cappuccio della leva di commutazione | ||||
| 020 | 453131-8 | 1.20 | 1.46 | |
| Leva del cambio | ||||
| 021 | 453125-3 | 3.60 | 4.39 | |
| O-ring 21 | ||||
| 022 | 213381-5 | 3.60 | 4.39 | |
| Rondella di bloccaggio sottile 6 | ||||
| 023 | 253308-3 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 024 | 234147-0 | 1.00 | 1.22 | |
| Spinta Pin | ||||
| 025 | 326850-8 | 1.20 | 1.46 | |
| Molla di compressione 4 | ||||
| 026 | 233360-7 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 027 | 346537-6 | 1.20 | 1.46 | |
| Pallina di acciaio 7.0 | ||||
| 028 | 216022-2 | 1.00 | 1.22 | |
| Pallina di acciaio 3 | ||||
| 029 | 216019-1 | 1.00 | 1.22 | |
| Porta trapano/scalpello | ||||
| 030 | 142972-4 | 22.00 | 26.84 | |
| Anello di tenuta 9 | ||||
| 030A | 213344-1 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 031 | 332139-4 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 032 | 227360-7 | |||
| Perno 6 | ||||
| 033 | 268226-2 | 2.40 | 2.93 | |
| Rondella 30 | ||||
| 034 | 267414-8 | 1.20 | 1.46 | |
| Molla a compressione 31mm | ||||
| 035 | 234148-8 | 1.20 | 1.46 | |
| Rondella 30 | ||||
| 036 | 267153-0 | 1.00 | 1.22 | |
| Anello di bloccaggio spiro30 | ||||
| 037 | 257932-4 | 3.60 | 4.39 | |
| Rondella 30 | ||||
| 038 | 267153-0 | 1.00 | 1.22 | |
| Boccola 9b | ||||
| 039 | 325783-4 | 1.20 | 1.46 | |
| Pezzo di percussione "a" | ||||
| 040 | 325789-2 | 1.20 | 1.46 | |
| Anello 10 | ||||
| 041 | 325792-3 | 1.20 | 1.46 | |
| Molla di compressione 20 | ||||
| 042 | 234149-6 | 1.20 | 1.46 | |
| Casa di anello a O "b" | ||||
| 043 | 325793-1 | 3.60 | 4.39 | |
| Anello O 9 | ||||
| 044 | 213073-6 | 1.20 | 1.46 | |
| Rondella elastica 28 | ||||
| 045 | 233979-2 | 1.20 | 1.46 | |
| Martello pneumatico | ||||
| 046 | 326139-4 | 3.60 | 4.39 | |
| Anello O 17.5 | ||||
| 047 | 213258-4 | 2.40 | 2.93 | |
| Pistone-Cilindro | ||||
| 048 | 310345-1 | 8.40 | 10.25 | |
| Piastra di Guida | ||||
| 049 | 346036-8 | 1.00 | 1.22 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 050 | 324215-8 | 2.40 | 2.93 | |
| Molla a compressione 14 | ||||
| 051 | 234098-7 | 1.00 | 1.22 | |
| Rondella di chiusura 14mm | ||||
| 052 | 267447-3 | 1.00 | 1.22 | |
| Cuscinetto a sfere 606Zz A | ||||
| 053 | 210137-7 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 054 | 259053-8 | |||
| Rondella 7 LF1000 A | ||||
| 055 | 267322-3 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 056 | 227231-8 | 26.40 | 32.21 | |
| Piatto di frizione A | ||||
| 057 | 326849-3 | 4.80 | 5.86 | |
| ACCOPPIAMENTO | ||||
| 058 | 326140-9 | 6.00 | 7.32 | |
| Cuscinetto Pendolare 10 | ||||
| 059 | 219020-5 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 059-1 | 219040-9 | |||
| Ingrenaggio 11 | ||||
| 060 | 227588-7 | 6.00 | 7.32 | |
| Rondella 8 | ||||
| 061 | 257323-9 | 1.20 | 1.46 | |
| Vite a brugola m4x12 | ||||
| 062 | 922118-6 | 1.00 | 1.22 | |
| Blocco del cuscinetto B | ||||
| 063 | 346038-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 064 | 210046-0 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 065 | 324212-4 | 4.80 | 5.86 | |
| Vite a testa esagonale M4x25 | ||||
| 066 | 922147-9 | 1.00 | 1.22 | |
| Blocco di bloccaggio | ||||
| 067 | 141230-5 | 3.60 | 4.39 | |
| Anello O 75 | ||||
| 068 | 213767-3 | 1.20 | 1.46 | |
| Alloggiamento interno | ||||
| 069 | 318810-4 | 16.50 | 20.13 | |
| Feltro di smorzamento | ||||
| 070 | 443153-6 | 1.00 | 1.22 | |
| Vite a brugola m4x12 | ||||
| 071 | 922118-6 | 1.00 | 1.22 | |
| Blocco del cuscinetto A | ||||
| 072 | 346536-8 | 1.20 | 1.46 | |
| Spillo a testa piatta 6mm . | ||||
| 073 | 256536-9 | 1.20 | 1.46 | |
| Porta peso | ||||
| 074 | 346538-4 | 1.00 | 1.22 | |
| Contrappeso | ||||
| 075 | 313224-2 | 3.60 | 4.39 | |
| Porta peso | ||||
| 076 | 346538-4 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 077 | 253726-5 | 1.00 | 1.22 | |
| Anello ferma E-5 | ||||
| 078 | 961018-5 | 1.00 | 1.22 | |
| Anello O 22,4 | ||||
| 079 | 213008-7 | 1.20 | 1.46 | |
| Ingrenaggio 11 | ||||
| 080 | 141458-5 | 6.00 | 7.32 | |
| Cuscinetto a sfere 608 2rs | ||||
| 081 | 210024-0 | 3.60 | 4.39 | |
| Rondella 8 x 14 x 1mm | ||||
| 082 | 253835-0 | 1.00 | 1.22 | |
| Indotto A | ||||
| 083 | 619737-4 | 37.40 | 45.63 | |
| Cuscinetto a sfere 626zz | ||||
| 084 | 210143-2 | 3.60 | 4.39 | |
| CAMPO | ||||
| 085 | 529187-4 | 34.10 | 41.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085A | 529922-0 | |||
| CAMPO | ||||
| 085B | 529187-4 | 34.10 | 41.60 | |
| CIRCUIT ENKEL ICM GERIBB ANKER | ||||
| 086 | 620G68-8 | 99.00 | 120.78 | |
| CIRCUIT ENKEL ICM GERIBB ANKER | ||||
| 086-1 | 620G68-8 | 99.00 | 120.78 | |
| Set di Carcasa del motore Bhr242 A | ||||
| 087 | 183C02-0 | 17.60 | 21.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087A | 187687-6 | |||
| Set di Carcasa del motore Bhr242 A | ||||
| 087B | 183C02-0 | 17.60 | 21.47 | |
| Etichetta del numero di serie | ||||
| 088 | 896787-8 | 2.40 | 2.93 | |
| TARGHETTA | ||||
| 089 | 896773-9 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 090 | 265B67-9 | 1.00 | 1.22 | |
| Set di Carcasa del motore Bhr242 A | ||||
| 091 | 183C02-0 | 17.60 | 21.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 091A | 187687-6 | |||
| Set di Carcasa del motore Bhr242 A | ||||
| 091B | 183C02-0 | 17.60 | 21.47 | |
| Leva di commutazione L+r | ||||
| 092 | 453124-5 | 2.40 | 2.93 | |
| Maniglia dell'interruttore | ||||
| 093 | 453123-7 | 1.20 | 1.46 | |
| Interruttore c3jw-1p | ||||
| 094A | 650674-3 | 13.20 | 16.10 | |
| Interruttore c3jw-1p | ||||
| 094B | 650709-0 | 14.30 | 17.45 | |
| Molla di torsione 6mm | ||||
| 095 | 233598-4 | 1.00 | 1.22 | |
| Maniglia di blocco | ||||
| 096 | 313226-8 | 1.20 | 1.46 | |
| Unità di connessione (3 contatti) | ||||
| 097 | 644808-8 | 3.60 | 4.39 | |
| Feltro dell'ammortizzatore | ||||
| 098 | 424476-1 | 1.00 | 1.22 | |
| Custodia della batteria | ||||
| 099 | 187377-1 | 6.00 | 7.32 | |
| Penna di gomma 6 | ||||
| 099A | 263005-3 | 1.00 | 1.22 | |
| Penna di gomma 5 | ||||
| 100 | 263036-2 | 1.20 | 1.46 | |
| Perno 1,5 | ||||
| 101 | 268184-2 | 1.00 | 1.22 | |
| Gomma di smorzamento | ||||
| 102 | 424473-7 | 2.40 | 2.93 | |
| Gomma di smorzamento | ||||
| 103 | 424473-7 | 2.40 | 2.93 | |
| Custodia della batteria | ||||
| 104 | 187377-1 | 6.00 | 7.32 | |
| Penna di gomma 6 | ||||
| 104 | 263005-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 893072-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 890994-5 | |||
| Spugna DHR242/243 | ||||
| 107 | 424734-5 | 1.00 | 1.22 | |
