Qui troverai tutte le parti e i disegni disponibili di “Makita BHR200”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

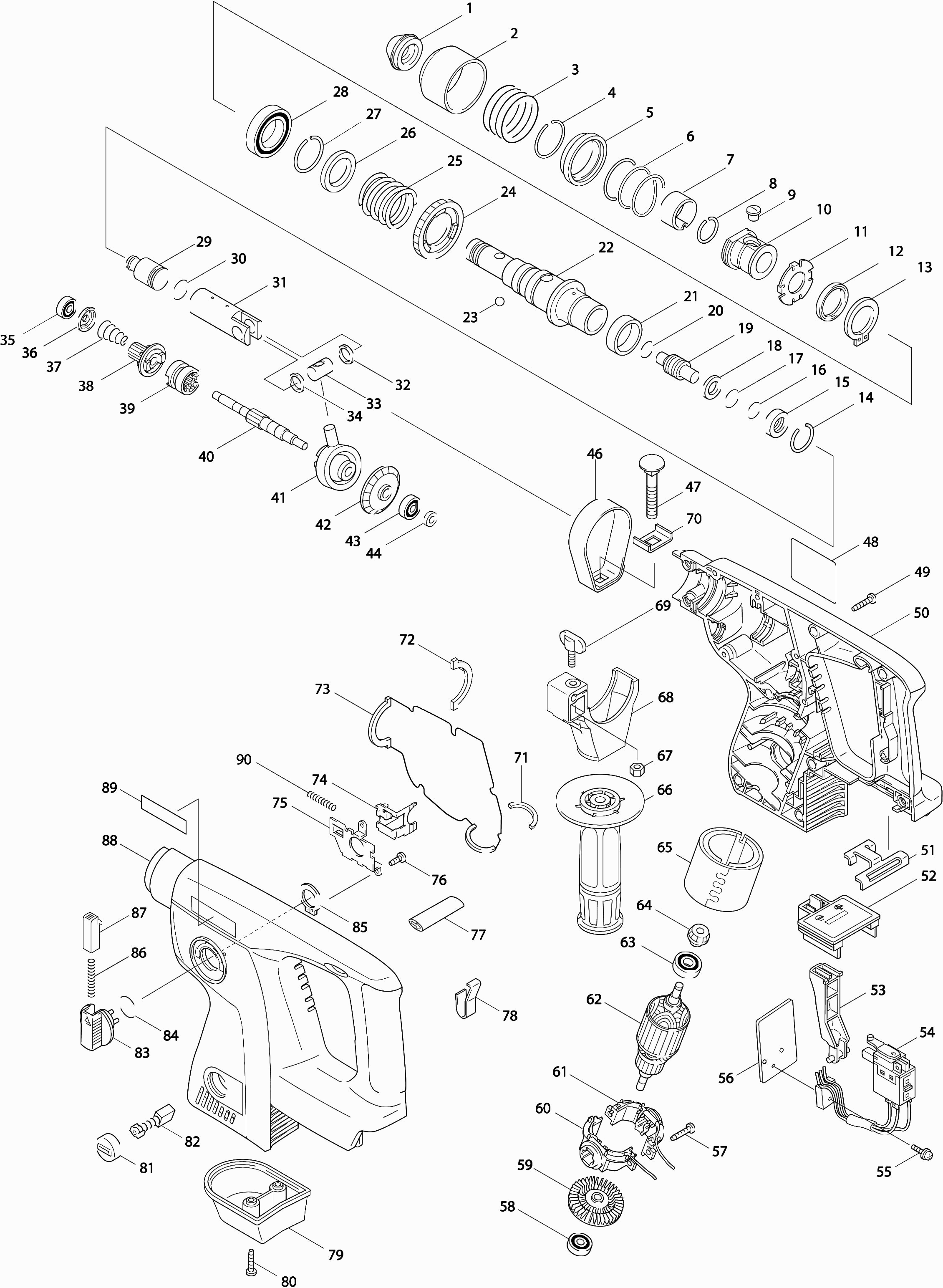

Disegni tecnici di Makita BHR200
Elenco parti di Makita BHR200
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Tappo di copertura 31 pressione | ||||
| 001* | 286265-0 | 0.83 | 1.01 | |
| Cappuccio di blocco | ||||
| 002 | 417299-4 | 1.39 | 1.70 | |
| Molla di compressione 38 | ||||
| 003 | 233203-3 | 0.98 | 1.20 | |
| Anello di bloccaggio 30,5 | ||||
| 004 | 231936-4 | 0.83 | 1.01 | |
| GUIDA A MOLLA | ||||
| 005 | 323819-3 | 2.71 | 3.31 | |
| Molla di compressione 35 nuova | ||||
| 006 | 233234-2 | 0.83 | 1.01 | |
| Molla a balestra 26 | ||||
| 007 | 232192-9 | 2.02 | 2.46 | |
| Rondella di bloccaggio 16 | ||||
| 008 | 231979-6 | 0.83 | 1.01 | |
| Penna 8 | ||||
| 009 | 256447-8 | 1.67 | 2.04 | |
| Anello di Serraggio | ||||
| 010 | 323820-8 | 11.84 | 14.44 | |
| Nuovo anello guida | ||||
| 011 | 344690-2 | 0.83 | 1.01 | |
| Anello di tenuta 25 | ||||
| 012 | 213360-3 | 3.97 | 4.84 | |
| Anello di blocco S-25 | ||||
| 013 | 961105-0 | 0.83 | 1.01 | |
| Rondella 21 | ||||
| 014 | 231987-7 | 0.83 | 1.01 | |
| Alloggiamento dell'anello O | ||||
| 015 | 323846-0 | 2.71 | 3.31 | |
| Anello O 11 (3,5mm) | ||||
| 016* | 213117-2 | 1.39 | 1.70 | |
| O-ring 12 | ||||
| 017* | 213125-3 | 1.39 | 1.70 | |
| Rondella 12 | ||||
| 018 | 257231-4 | 0.98 | 1.20 | |
| Perno di percussione | ||||
| 019 | 324015-6 | 5.71 | 6.97 | |
| O-ring 12 | ||||
| 020* | 213124-5 | 1.39 | 1.70 | |
| Cuscinetto di Scorrimento 26 | ||||
| 021 | 214405-0 | 0.83 | 1.01 | |
| Portabit | ||||
| 022 | 324014-8 | 59.21 | 72.24 | |
| Pallina di acciaio 7.0 | ||||
| 023 | 216022-2 | 0.83 | 1.01 | |
| Ingrenaggio 49 | ||||
| 024 | 227002-3 | 12.22 | 14.91 | |
| Molla di compressione 29 | ||||
| 025 | 233109-5 | 1.67 | 2.04 | |
| Rondella 29 | ||||
| 026 | 267132-8 | 2.02 | 2.46 | |
| Anello di bloccaggio 26 | ||||
| 027 | 231962-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 66905llb | ||||
| 028 | 211377-0 | 8.21 | 10.02 | |
| Martello pneumatico | ||||
| 029 | 324016-4 | 4.67 | 5.70 | |
| Anello O 15 | ||||
| 030* | 213230-6 | 1.46 | 1.78 | |
| Pistone-Cilindro | ||||
| 031 | 317380-0 | 17.38 | 21.20 | |
| Rondella 12 | ||||
| 032 | 267104-3 | 0.83 | 1.01 | |
| Connessione del pistone | ||||
| 033 | 324017-2 | 4.45 | 5.43 | |
| Rondella 12 | ||||
| 034 | 267104-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 606Zz A | ||||
| 035 | 210137-7 | 0.98 | 1.20 | |
| Rondella 6 | ||||
| 036 | 344905-7 | 1.18 | 1.44 | |
| Molla di compressione conica 7-14 | ||||
| 037 | 231999-0 | 0.83 | 1.01 | |
| Ingranaggio 10 | ||||
| 038 | 226399-7 | 16.35 | 19.95 | |
| Piastra di frizione | ||||
| 039 | 323988-0 | 11.82 | 14.42 | |
| ACCOPPIAMENTO | ||||
| 040 | 324018-0 | 15.60 | 19.03 | |
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 041 | 219014-0 | 44.96 | 54.85 | |
| Ingranaggio 32 | ||||
| 042 | 226792-5 | 15.60 | 19.03 | |
| Cuscinetto a sfere 626zz | ||||
| 043 | 210143-2 | 2.71 | 3.31 | |
| Rondella 6 | ||||
| 044 | 257235-6 | 4.14 | 5.05 | |
| Staffa di serraggio | ||||
| 046 | 344901-5 | 2.71 | 3.31 | |
| Bullone del manico 8x50 | ||||
| 047 | 266250-9 | 1.39 | 1.70 | |
| TARGHETTA | ||||
| 048 | 852433-3 | 2.71 | 3.31 | |
| Vite di rubinetto 4x18 | ||||
| 049 | 265A48-7 | 0.83 | 1.01 | |
| Set Alloggiamento del Motore | ||||
| 050 | 183891-5 | 48.40 | 59.05 | |
| PIASTRA DI SUPPORTO | ||||
| 051 | 344898-8 | 1.67 | 2.04 | |
| Unità di connessione | ||||
| 052 | 643983-7 | 3.96 | 4.83 | |
| Maniglia dell'interruttore | ||||
| 053 | 417291-0 | 1.75 | 2.14 | |
| Interruttore Bhr200 | ||||
| 054 | 651990-6 | 37.75 | 46.06 | |
| Gomma spugna per interruttore | ||||
| 054A | 685730-0 | 0.83 | 1.01 | |
| Vite 3x8 | ||||
| 055 | 652066-2 | 0.83 | 1.01 | |
| Piastra di conduzione del calore | ||||
| 056 | 689099-4 | 2.36 | 2.88 | |
| Vite di rubinetto 4x18 | ||||
| 057 | 265A48-7 | 0.83 | 1.01 | |
| Cuscinetto a sfere 626zz | ||||
| 058 | 210143-2 | 2.71 | 3.31 | |
| Ventilatore 44 | ||||
| 059 | 240037-7 | 2.71 | 3.31 | |
| Portaspazzole di Carbone | ||||
| 060 | 643963-3 | 3.28 | 4.00 | |
| Portaspazzole di Carbone | ||||
| 061 | 643964-1 | 3.28 | 4.00 | |
| Indotto | ||||
| 062 | 519066-4 | 55.40 | 67.59 | |
| Cuscinetto a sfere 608 2rs | ||||
| 063 | 210024-0 | 3.12 | 3.81 | |
| Ingrenaggio 11 | ||||
| 064 | 226793-3 | 10.50 | 12.81 | |
| Porta magnete | ||||
| 065 | 632828-4 | 23.06 | 28.13 | |
| Maniglia TSC 55 | ||||
| 066 | 134901-1 | 12.00 | 14.64 | |
| Dado Esagonale M5 | ||||
| 067 | 931202-6 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 068 | 134901-1 | 12.00 | 14.64 | |
| Bullone ad ali Hr2410 | ||||
| 069 | 265720-5 | 1.39 | 1.70 | |
| PIASTRA DI SUPPORTO | ||||
| 070 | 344902-3 | 1.39 | 1.70 | |
| Set di guarnizioni della custodia del motore | ||||
| 073 | 183474-1 | 8.21 | 10.02 | |
| Piastra di scambio | ||||
| 074 | 344899-6 | 4.45 | 5.43 | |
| Piastra di Guida | ||||
| 075 | 345457-1 | 2.36 | 2.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 076 | 266020-6 | |||
| Pulsante di regolazione | ||||
| 077 | 417292-8 | 1.39 | 1.70 | |
| Piastra di vibrazione | ||||
| 078 | 344903-1 | 1.67 | 2.04 | |
| PIATTO AD ANGOLO | ||||
| 079 | 417297-8 | 3.12 | 3.81 | |
| Vite di rubinetto 4x18 | ||||
| 080 | 265A48-7 | 0.83 | 1.01 | |
| Tappo portaspazzole | ||||
| 081 | 643941-3 | 2.36 | 2.88 | |
| Set di spazzole in carbonio Cb-430 | ||||
| 082* | 191971-3 | 3.54 | 4.32 | |
| Pulsante di regolazione | ||||
| 083 | 417293-6 | 5.30 | 6.47 | |
| Anello O 17 | ||||
| 084 | 213265-7 | 0.83 | 1.01 | |
| Anello di blocco S-18 | ||||
| 085 | 961078-7 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 086 | 233279-0 | 0.83 | 1.01 | |
| Pulsante di blocco | ||||
| 087 | 417298-6 | 1.24 | 1.51 | |
| Set Alloggiamento del Motore | ||||
| 088 | 183891-5 | 48.40 | 59.05 | |
| Etichetta Makita | ||||
| 089 | 819063-3 | 2.71 | 3.31 | |
| Molla di compressione 4 | ||||
| 090 | 233278-2 | 1.67 | 2.04 | |
