Qui troverai tutte le parti e i disegni disponibili di “Makita BFT041R”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

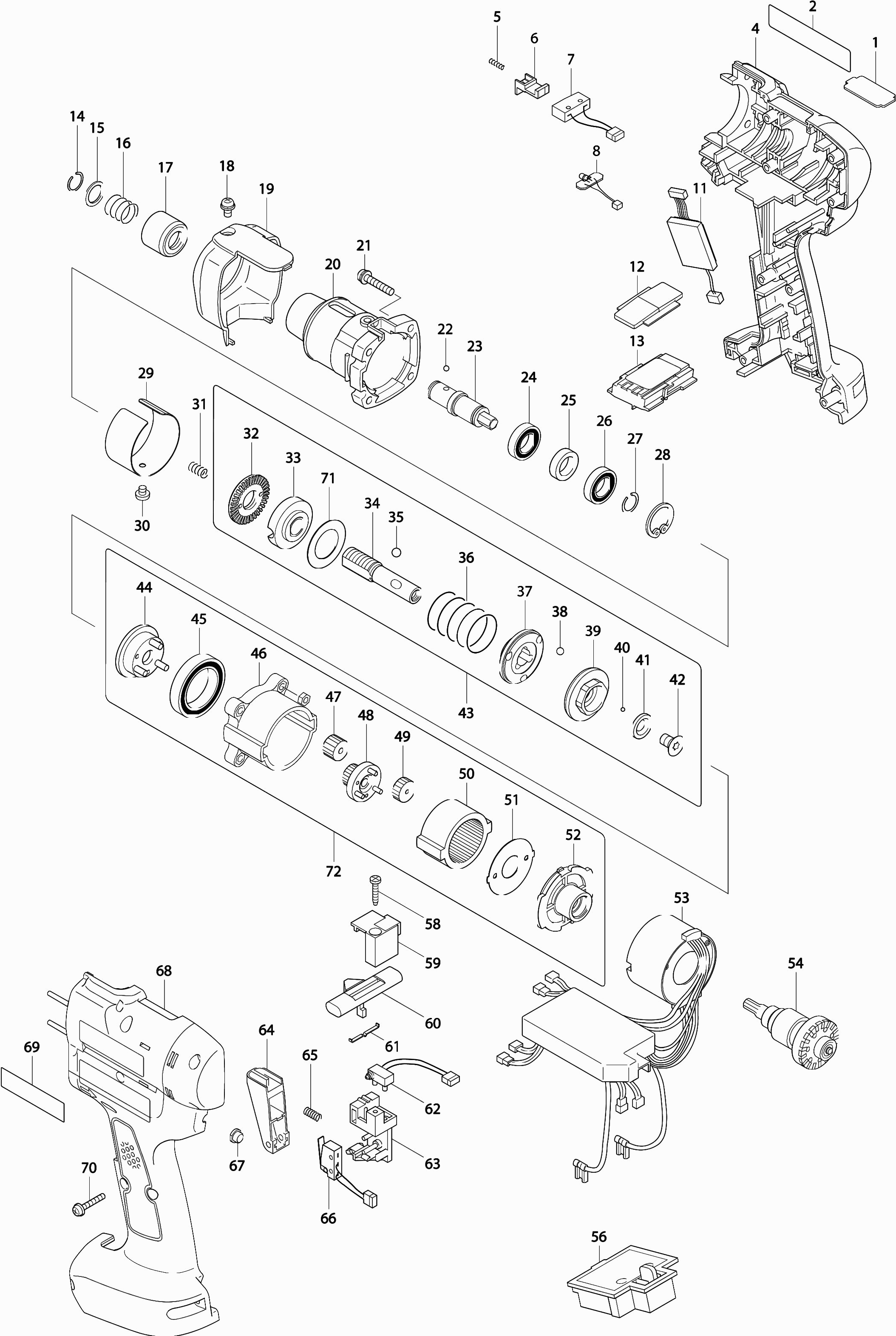

Disegni tecnici di Makita BFT041R
Elenco parti di Makita BFT041R
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piastra G 1-4nm (coppia dura) | ||||
| 001 | 345343-6 | 4.44 | 5.42 | |
| Targhetta "bft041" | ||||
| 002 | 864018-3 | 2.71 | 3.31 | |
| Set Carter del Motore | ||||
| 004A | 188888-9 | 104.05 | 126.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004B | 187857-7 | |||
| Molla di pressione 2 | ||||
| 005 | 233025-1 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 006 | 418002-6 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 638274-9 | |||
| Circuito a LED | ||||
| 008 | 631513-6 | 12.80 | 15.62 | |
| Circuito di potenza BFT041F * | ||||
| 011 | 620A40-4 | 18.20 | 22.20 | |
| Cappuccio di copertura STM 1800 | ||||
| 012 | 419828-9 | 5.70 | 6.95 | |
| Unità di controllo | ||||
| 013 | 631717-0 | 647.01 | 789.35 | |
| Rondella elastica 10 | ||||
| 014 | 231965-7 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 015 | 267143-3 | 0.83 | 1.01 | |
| Molla a compressione 13 | ||||
| 016 | 233005-7 | 0.83 | 1.01 | |
| MANICOTTO FILETTATO | ||||
| 017 | 162218-2 | 6.70 | 8.17 | |
| Vite M4x8 | ||||
| 018 | 265171-2 | 0.83 | 1.01 | |
| ACCOPPIAMENTO | ||||
| 019 | 418289-0 | 7.22 | 8.81 | |
| ACCOPPIAMENTO | ||||
| 020 | 317694-7 | 27.90 | 34.04 | |
| Vite 4x22 | ||||
| 021 | 265145-3 | 0.83 | 1.01 | |
| Pallina di acciaio 3 | ||||
| 022 | 216019-1 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 023 | 324377-2 | 40.56 | 49.48 | |
| Cuscinetto a sfere 6801llb | ||||
| 024 | 210112-3 | 5.06 | 6.17 | |
| Rondella 12 | ||||
| 025 | 257011-8 | 1.18 | 1.44 | |
| Cuscinetto a sfere 6801llb | ||||
| 026 | 210112-3 | 5.06 | 6.17 | |
| Anello di bloccaggio 11 | ||||
| 027 | 231951-8 | 0.83 | 1.01 | |
| Anello di bloccaggio R-21 | ||||
| 028 | 962111-8 | 0.83 | 1.01 | |
| Rondella 38g | ||||
| 029 | 345349-4 | 7.22 | 8.81 | |
| Vite Ph M4X4 Serie Bfh/Bht | ||||
| 030 | 265127-5 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 031 | 233019-6 | 0.83 | 1.01 | |
| Anello di blocco M12 | ||||
| 032 | 324834-0 | 10.50 | 12.81 | |
| Quadrante della frizione | ||||
| 033 | 158408-3 | 5.06 | 6.17 | |
| BARRA TOMMY | ||||
| 034 | 324296-2 | 33.36 | 40.70 | |
| Pallina di acciaio 5.0 | ||||
| 035 | 216018-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 233385-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 223146-7 | |||
| Palla di acciaio 4 | ||||
| 038 | 216024-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | 223143-3 | |||
| Pallina di acciaio 3 | ||||
| 040 | 216019-1 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 267247-1 | |||
| Vite M5X10 | ||||
| 042 | 266305-0 | 0.83 | 1.01 | |
| Accoppiamento 'd' | ||||
| 043 | 125391-9 | 105.70 | 128.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 153443-6 | |||
| Cuscinetto a sfere 6805llb | ||||
| 045 | 211375-4 | 12.65 | 15.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 418004-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 227050-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 153446-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 227051-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 227048-9 | |||
| Anello di bloccaggio | ||||
| 051 | 267774-8 | 1.18 | 1.44 | |
| Supporto del motore | ||||
| 052 | 418003-4 | 2.71 | 3.31 | |
| Unità di controllo del motore | ||||
| 053 | 631761-7 | 425.68 | 519.33 | |
| Nucleo rotante | ||||
| 054 | 619207-3 | 210.11 | 256.33 | |
| Unità di Connessione (2 contatti) | ||||
| 056A | 643847-5 | 3.54 | 4.32 | |
| Unità di Connessione (2 contatti) | ||||
| 056B | 643828-9 | 4.45 | 5.43 | |
| Vite autofilettante 3x16 | ||||
| 058 | 266130-9 | 0.83 | 1.01 | |
| Cappuccio di copertura STM 1800 | ||||
| 059 | 418204-4 | 6.70 | 8.17 | |
| Leva di regolazione l/r | ||||
| 060 | 418201-0 | 3.96 | 4.83 | |
| Molla a Balia | ||||
| 061 | 232201-4 | 2.10 | 2.56 | |
| Interruttore | ||||
| 062 | 638276-5 | 7.57 | 9.24 | |
| Piastra di montaggio dell'interruttore compl. | ||||
| 063 | 418202-8 | 8.59 | 10.48 | |
| Maniglia dell'interruttore | ||||
| 064 | 418203-6 | 8.59 | 10.48 | |
| Molla di compressione 4 | ||||
| 065 | 231397-8 | 0.83 | 1.01 | |
| Interruttore | ||||
| 066 | 638275-7 | 10.99 | 13.41 | |
| LENTE | ||||
| 067 | 419829-7 | 7.22 | 8.81 | |
| Set Carter del Motore | ||||
| 068A | 188888-9 | 104.05 | 126.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 068B | 187857-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 069 | 819216-4 | |||
| Vite a croce 3x20 | ||||
| 070 | 265095-2 | 0.83 | 1.01 | |
| Rondella piana 18 | ||||
| 071 | 267276-4 | 0.83 | 1.01 | |
| Set di ingranaggi 'c' | ||||
| 072 | 125191-7 | 48.40 | 59.05 | |
