Qui troverai tutte le parti e i disegni disponibili del 'Makita BFH120F'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

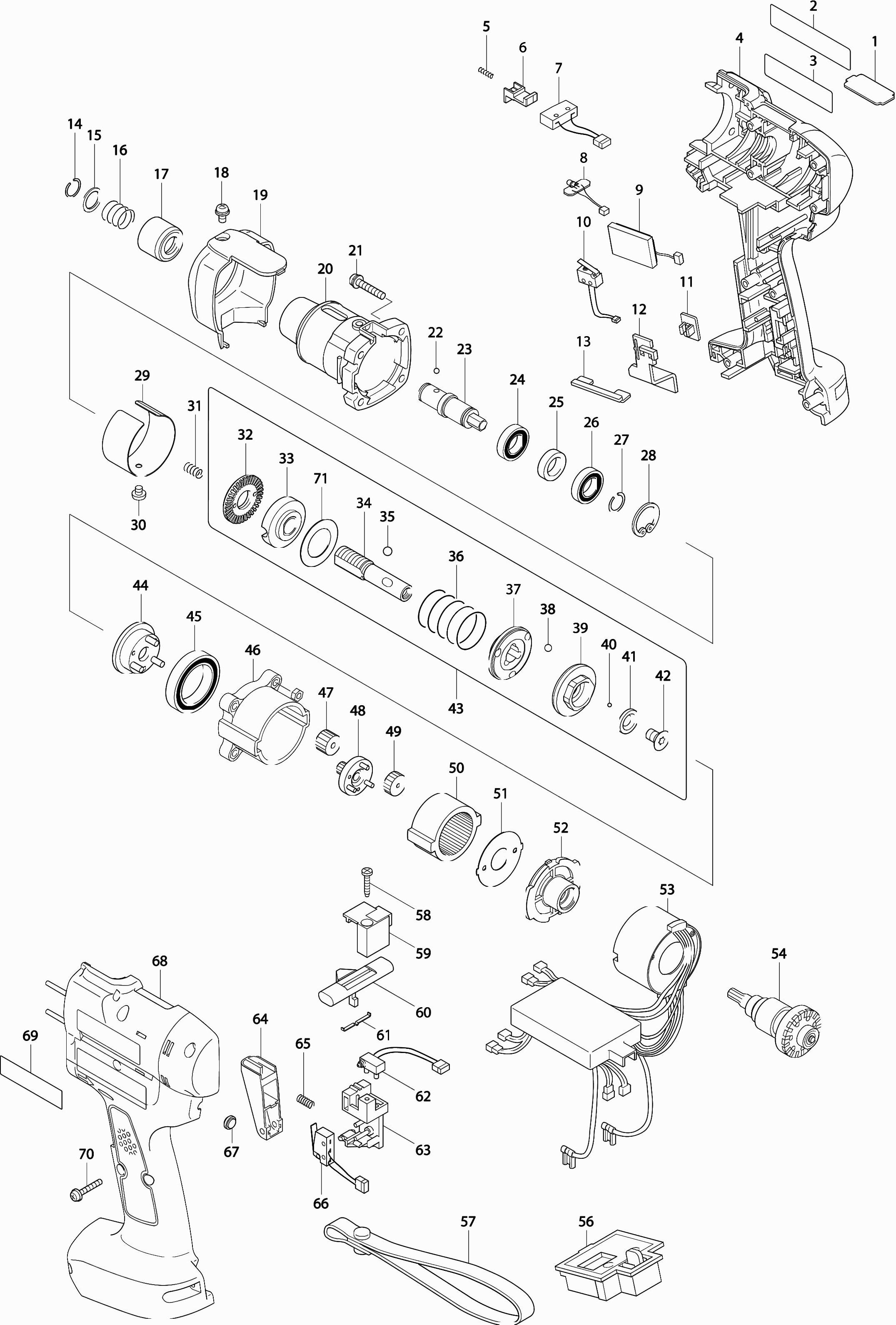

Disegno tecnico del modello Makita BFH120F
Elenco parti di ricambio del modello Makita BFH120F
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Piastra 38f | ||||
| 001 | 345332-1 | 4.09 | 4.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 850564-2 | |||
| Custodia del motore | ||||
| 004 | 183622-2 | 61.09 | 74.53 | |
| Etichetta di avvertimento | ||||
| 004A | 810033-5 | 2.80 | 3.42 | |
| Molla di pressione 2 | ||||
| 005 | 233025-1 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 006 | 418002-6 | 1.43 | 1.74 | |
| Unità di commutazione | ||||
| 007 | 638274-9 | 9.52 | 11.61 | |
| Circuito a LED | ||||
| 008 | 631513-6 | 13.19 | 16.09 | |
| Circuito del cicalino | ||||
| 009 | 631514-4 | 11.16 | 13.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 638273-1 | |||
| Maniglia dell'interruttore | ||||
| 011 | 418210-9 | 5.22 | 6.37 | |
| Guida dell'interruttore | ||||
| 012 | 418208-6 | 6.58 | 8.03 | |
| Distanziatore | ||||
| 013 | 418209-4 | 5.22 | 6.37 | |
| Rondella elastica 10 | ||||
| 014 | 231965-7 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 015 | 267143-3 | 0.83 | 1.01 | |
| Molla a compressione 13 | ||||
| 016 | 233005-7 | 0.83 | 1.01 | |
| MANICOTTO FILETTATO | ||||
| 017 | 162218-2 | 6.90 | 8.42 | |
| Vite 4x8 | ||||
| 018 | 911109-2 | 0.83 | 1.01 | |
| ACCOPPIAMENTO | ||||
| 019 | 418289-0 | 7.44 | 9.08 | |
| ACCOPPIAMENTO | ||||
| 020 | 317694-7 | 28.73 | 35.05 | |
| Vite 4x22 | ||||
| 021 | 911143-2 | 0.83 | 1.01 | |
| Vite 4x22 | ||||
| 021A | 265145-3 | 0.83 | 1.01 | |
| Pallina di acciaio 3 | ||||
| 022 | 216019-1 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 023 | 324377-2 | 41.78 | 50.97 | |
| Cuscinetto a sfere 6801llb | ||||
| 024 | 210112-3 | 5.22 | 6.37 | |
| Rondella 12 | ||||
| 025 | 257011-8 | 1.21 | 1.48 | |
| Cuscinetto a sfere 6801llb | ||||
| 026 | 210112-3 | 5.22 | 6.37 | |
| Anello di bloccaggio 11 | ||||
| 027 | 231951-8 | 0.83 | 1.01 | |
| Anello di bloccaggio R-21 | ||||
| 028 | 962111-8 | 0.83 | 1.01 | |
| Rondella 38f | ||||
| 029 | 345348-6 | 7.43 | 9.06 | |
| Vite Ph M4X4 Serie Bfh/Bht | ||||
| 030 | 265127-5 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 031 | 233019-6 | 0.83 | 1.01 | |
| Accoppiamento 'g' | ||||
| 043 | 125394-3 | 100.32 | 122.39 | |
| Unità di controllo del motore | ||||
| 053 | 631544-5 | 537.13 | 655.30 | |
| Indotto | ||||
| 054 | 619123-9 | 151.14 | 184.39 | |
| Unità di connessione | ||||
| 056 | 643983-7 | 4.08 | 4.98 | |
| Cavo di trasporto | ||||
| 057 | 163400-6 | 1.24 | 1.51 | |
| Vite autofilettante 3x16 | ||||
| 058 | 266130-9 | 0.83 | 1.01 | |
| Cappuccio di copertura STM 1800 | ||||
| 059 | 418204-4 | 6.90 | 8.42 | |
| Leva di regolazione l/r | ||||
| 060 | 418201-0 | 4.08 | 4.98 | |
| Molla a Balia | ||||
| 061 | 232201-4 | 2.16 | 2.64 | |
| Interruttore | ||||
| 062 | 638276-5 | 7.80 | 9.52 | |
| Piastra di montaggio dell'interruttore compl. | ||||
| 063 | 418202-8 | 8.84 | 10.78 | |
| Maniglia dell'interruttore | ||||
| 064 | 418203-6 | 8.84 | 10.78 | |
| Molla di compressione 4 | ||||
| 065 | 231397-8 | 0.83 | 1.01 | |
| Interruttore | ||||
| 066 | 638275-7 | 11.32 | 13.81 | |
| VETRO DI VISIONE | ||||
| 067 | 416764-0 | 4.58 | 5.59 | |
| Custodia del motore | ||||
| 068 | 183622-2 | 61.09 | 74.53 | |
| Etichetta di avvertimento | ||||
| 068A | 810033-5 | 2.80 | 3.42 | |
| Etichetta Makita | ||||
| 069 | 819063-3 | 2.80 | 3.42 | |
| Vite a croce 3x20 | ||||
| 070 | 265095-2 | 0.83 | 1.01 | |
| Set di ingranaggi 'd' | ||||
| 072 | 125192-5 | 49.85 | 60.82 | |
| Interruttore completo | ||||
| 073 | 125220-6 | 39.92 | 48.70 | |
