Qui troverai tutte le parti e i disegni disponibili del 'Makita BCS550ZX'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

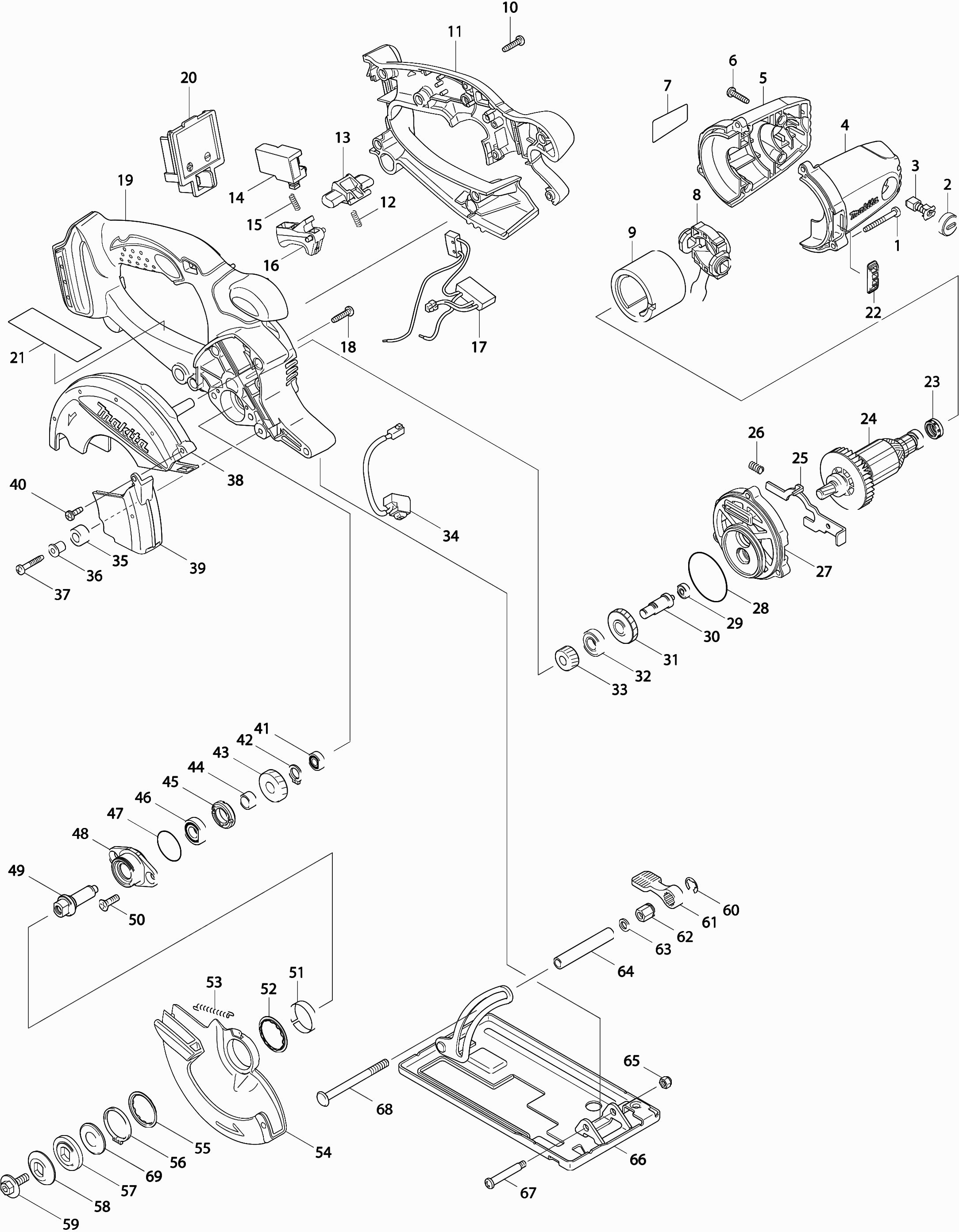

Disegno tecnico del modello Makita BCS550ZX
Elenco parti di ricambio del modello Makita BCS550ZX
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Vite 4x35 | ||||
001 | 266351-3 | 0.83 | 1.01 | |
Cappuccio della spazzola | ||||
002 | 643929-3 | 0.83 | 1.01 | |
Set di spazzole in carbonio Cb-430 | ||||
003 | 191971-3 | 3.54 | 4.32 | |
Set Carter del Motore | ||||
004 | 188209-5 | 9.24 | 11.27 | |
Set Carter del Motore | ||||
005 | 188209-5 | 9.24 | 11.27 | |
Vite di rubinetto 4x18 | ||||
006 | 265A48-7 | 0.83 | 1.01 | |
TARGHETTA | ||||
007 | 862979-1 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
008 | 638502-2 | |||
Porta magnete | ||||
009 | 638420-4 | 25.36 | 30.94 | |
Vite di rubinetto 4x18 | ||||
010 | 265A48-7 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
011 | 419661-9 | |||
Molla di compressione 4 | ||||
012 | 231469-9 | 0.83 | 1.01 | |
Pulsante di blocco | ||||
013 | 419664-3 | 1.02 | 1.24 | |
Interruttore 2 contatti | ||||
014 | 651956-6 | 12.22 | 14.91 | |
Molla di compressione 4 | ||||
015 | 231469-9 | 0.83 | 1.01 | |
Pulsante rotante ABB OHYS2AJ | ||||
016 | 419665-1 | 1.02 | 1.24 | |
Nessuna informazione disponibile, non ordinabile | ||||
017 | 631743-9 | |||
Vite di rubinetto 4x18 | ||||
018 | 265A48-7 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
019A | 450065-6 | |||
Carcassa del motore R Bcs550 (3-Cont) A | ||||
019B | 140F53-4 | 17.40 | 21.23 | |
Unità di Connessione (2 contatti) | ||||
020A | 643844-1 | 3.54 | 4.32 | |
Unità di connessione (3 contatti) | ||||
020B | 644808-8 | 3.54 | 4.32 | |
Guida aria Bcs550 | ||||
022 | 419609-1 | 2.02 | 2.46 | |
Anello di gomma (1) | ||||
023 | 421977-0 | 0.83 | 1.01 | |
Indotto | ||||
024A | 619202-3 | 25.36 | 30.94 | |
Indotto | ||||
024B | 619290-0 | 41.77 | 50.96 | |
Pulsante di blocco | ||||
025 | 345643-4 | 0.83 | 1.01 | |
Molla a compressione 6x29mm | ||||
026 | 233117-6 | 0.83 | 1.01 | |
Custodia del ingranaggio | ||||
027 | 419656-2 | 3.12 | 3.81 | |
Anello O 44 | ||||
028 | 213560-5 | 1.18 | 1.44 | |
Cuscinetto a sfere 604zz | ||||
029 | 210036-3 | 3.12 | 3.81 | |
Albero del ingranaggio | ||||
030 | 324729-7 | 1.67 | 2.04 | |
Ingranaggio 35 | ||||
031A | 226643-2 | 5.06 | 6.17 | |
Ingranaggio 27 | ||||
031B | 227752-0 | 3.96 | 4.83 | |
Cuscinetto a sfere 6900zz | ||||
032 | 210080-0 | 5.09 | 6.21 | |
Ingranaggio 15 | ||||
033 | 226635-1 | 4.45 | 5.43 | |
Circuito di luce | ||||
034 | 631550-0 | 8.59 | 10.48 | |
Bussola di gomma 6 | ||||
035 | 262566-0 | 0.83 | 1.01 | |
Manicotto 4 | ||||
036 | 262563-6 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
037 | 265999-8 | |||
Cappuccio della sega | ||||
038 | 419662-7 | 8.21 | 10.02 | |
Copertura protettiva per sega | ||||
039 | 419663-5 | 3.72 | 4.54 | |
Nessuna informazione disponibile, non ordinabile | ||||
040 | 266020-6 | |||
Cuscinetto a sfere 696ZZ A | ||||
041 | 210026-6 | 1.99 | 2.43 | |
Anello di bloccaggio S-10 | ||||
042 | 257408-1 | 0.83 | 1.01 | |
Ingranaggio 23 | ||||
043 | 226640-8 | 5.06 | 6.17 | |
Manicotto 10 | ||||
044 | 257760-7 | 1.00 | 1.22 | |
Anello di bloccaggio del cuscinetto 14-23 | ||||
045 | 285847-5 | 4.45 | 5.43 | |
Cuscinetto a sfera 6900Ddw DUX60 A | ||||
046 | 210258-5 | 4.60 | 5.61 | |
Anello-O 26 | ||||
047 | 213435-8 | 0.83 | 1.01 | |
Alloggiamento del cuscinetto | ||||
048 | 318087-1 | 3.54 | 4.32 | |
Stantuffo | ||||
049 | 324730-2 | 3.12 | 3.81 | |
Vite svasata 5x13 | ||||
050 | 265034-2 | 0.83 | 1.01 | |
Rondella di compensazione | ||||
051 | 345470-9 | 1.18 | 1.44 | |
Rivetto | ||||
052 | 345739-1 | 0.83 | 1.01 | |
Molla di trazione 3 | ||||
053 | 231792-2 | 2.02 | 2.46 | |
Copertura protettiva per sega | ||||
054 | 158116-6 | 5.98 | 7.30 | |
Rivetto | ||||
055 | 345739-1 | 0.83 | 1.01 | |
Anello Seeger E-26 | ||||
056 | 257938-2 | 0.83 | 1.01 | |
Flangia interna 30 | ||||
057 | 224391-7 | 1.18 | 1.44 | |
Flangia esterna 30 | ||||
058 | 224404-4 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
059 | 266226-6 | |||
Nessuna informazione disponibile, non ordinabile | ||||
060 | 961014-3 | |||
Leva di blocco | ||||
061 | 272229-0 | 3.96 | 4.83 | |
Dado esagonale M6 | ||||
062 | 252159-1 | 2.02 | 2.46 | |
Rondella 6x12mm | ||||
063 | 941151-9 | 0.83 | 1.01 | |
Boccola di guida STM 1800 | ||||
064 | 331733-9 | 1.02 | 1.24 | |
Dado di blocco esagonale 5x8 | ||||
065 | 252103-8 | 0.83 | 1.01 | |
Piede di sega | ||||
066 | 163471-3 | 10.99 | 13.41 | |
Vite M5 | ||||
067 | 265056-2 | 1.39 | 1.70 | |
Bullone esagonale incassato M6x75 | ||||
068 | 266405-6 | 0.83 | 1.01 | |
Anello di ciotola | ||||
069 | 267802-9 | 2.10 | 2.56 | |
Circuito di controllo della velocità Bcs550 A | ||||
070 | 620G70-1 | 33.36 | 40.70 |
