Qui troverai tutte le parti e i disegni disponibili del 'Makita AT450H'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

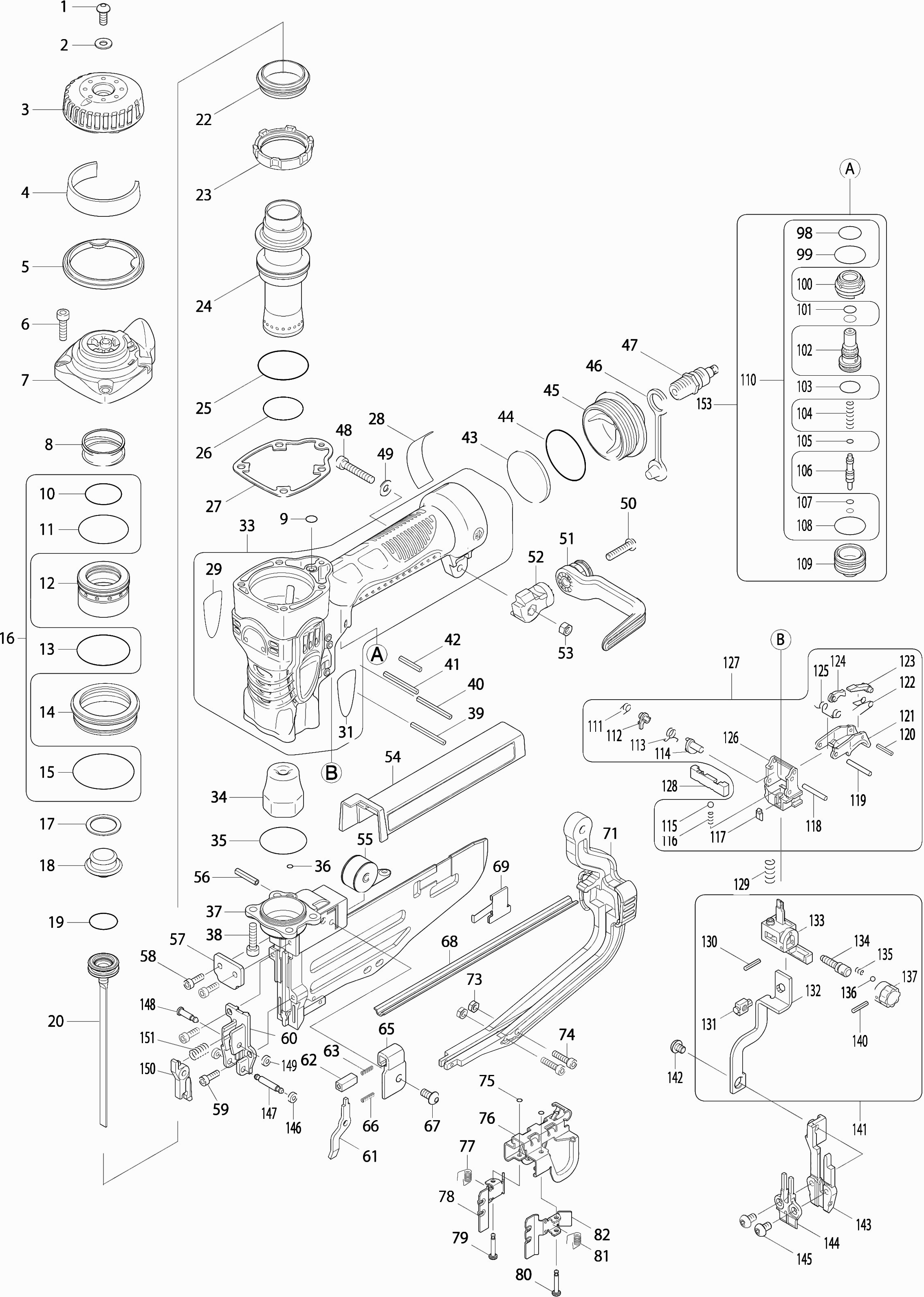

Disegno tecnico del modello Makita AT450H
Elenco parti di ricambio del modello Makita AT450H
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 266233-9 | |||
| Rondella piatta 5 | ||||
| 002 | 267343-5 | 0.83 | 1.01 | |
| Cappuccio di scarico | ||||
| 003 | 419764-9 | 3.54 | 4.32 | |
| Filtro | ||||
| 004 | 413106-9 | 12.22 | 14.91 | |
| Coperchio di tenuta | ||||
| 005 | 419763-1 | 2.36 | 2.88 | |
| Vite a brugola 5X20 | ||||
| 006 | 266369-4 | 0.83 | 1.01 | |
| Coperchio superiore | ||||
| 007 | 318252-2 | 64.25 | 78.38 | |
| Molla di compressione 27 | ||||
| 008 | 234055-5 | 2.36 | 2.88 | |
| Anello O 5 | ||||
| 009 | 213021-5 | 0.83 | 1.01 | |
| Anello O 23 | ||||
| 010 | 213393-8 | 0.83 | 1.01 | |
| Anello O 34 | ||||
| 011 | 213458-6 | 1.39 | 1.70 | |
| VALVOLA PRINCIPALE | ||||
| 012 | 419770-4 | 33.73 | 41.15 | |
| Anello O 36 | ||||
| 013 | 213510-0 | 1.18 | 1.44 | |
| Guida della valvola principale | ||||
| 014 | 331744-4 | 8.21 | 10.02 | |
| Anello O 42 | ||||
| 015 | 213561-3 | 0.83 | 1.01 | |
| Kit di revisione At450h | ||||
| 016 | 194736-2 | 24.16 | 29.48 | |
| Rondella piana 18 | ||||
| 017 | 267344-3 | 1.00 | 1.22 | |
| Paraurti posteriore | ||||
| 018 | 424146-2 | 13.04 | 15.91 | |
| Anello O 17 | ||||
| 019 | 213282-7 | 5.98 | 7.30 | |
| Spinotto di colpo | ||||
| 020 | 158772-2 | 63.68 | 77.69 | |
| Sedile della Valvola | ||||
| 022 | 421994-0 | 9.24 | 11.27 | |
| Porta Cilindro | ||||
| 023 | 331743-6 | 9.24 | 11.27 | |
| CILINDRO | ||||
| 024 | 331742-8 | 31.28 | 38.16 | |
| O-anello 33 | ||||
| 025 | 213462-5 | 0.83 | 1.01 | |
| Anello-O 26 | ||||
| 026 | 213643-1 | 0.83 | 1.01 | |
| Guarnizione, coperchio superiore- | ||||
| 027 | 162249-1 | 5.71 | 6.97 | |
| Targa di nome "at450h" | ||||
| 028 | 865250-2 | 2.71 | 3.31 | |
| Etichetta "makita" | ||||
| 029 | 819333-0 | 10.52 | 12.83 | |
| Etichetta "makita" | ||||
| 031 | 819334-8 | 10.52 | 12.83 | |
| Custodia della macchina | ||||
| 033 | 188650-2 | 177.00 | 215.94 | |
| Etichetta dell'indicatore | ||||
| 033A | 816919-1 | 2.71 | 3.31 | |
| Paraurti anteriore | ||||
| 034 | 421992-4 | 12.22 | 14.91 | |
| O-anello 31,5 Ar410/An510H A | ||||
| 035 | 213990-0 | 0.83 | 1.01 | |
| Anello O 3 | ||||
| 036 | 213034-6 | 0.83 | 1.01 | |
| Blocco di serraggio | ||||
| 037 | 165512-1 | 247.40 | 301.83 | |
| Vite a brugola 5X20 | ||||
| 038 | 266369-4 | 0.83 | 1.01 | |
| Perno di serraggio | ||||
| 039 | 951078-5 | 0.83 | 1.01 | |
| Perno di serraggio | ||||
| 040 | 951078-5 | 0.83 | 1.01 | |
| Perno di serraggio | ||||
| 041 | 951078-5 | 0.83 | 1.01 | |
| Spinotto a chiodo 3-22 A | ||||
| 042 | 258033-1 | 0.83 | 1.01 | |
| Filtro di ingresso | ||||
| 043 | 413105-1 | 2.71 | 3.31 | |
| Anello O 38 Per Presa 3/4 A | ||||
| 044 | 213514-2 | 1.18 | 1.44 | |
| Coperchio di ingresso | ||||
| 045 | 318108-9 | 20.15 | 24.58 | |
| Tappo | ||||
| 046 | 286280-4 | 1.24 | 1.51 | |
| Inserire Nippel Orion | ||||
| 047 | 243105-5 | 15.60 | 19.03 | |
| Vite Allen 5x28 | ||||
| 048 | 265570-8 | 0.83 | 1.01 | |
| Rondella piatta 5 | ||||
| 049 | 267343-5 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 050 | 265176-2 | 0.83 | 1.01 | |
| GANCIO | ||||
| 051 | 419843-3 | 3.12 | 3.81 | |
| Connessione ad uncino | ||||
| 052 | 162255-6 | 3.12 | 3.81 | |
| Dado Esagonale M5 | ||||
| 053 | 931202-6 | 0.83 | 1.01 | |
| Coperchio per rivista | ||||
| 054 | 158748-9 | 12.22 | 14.91 | |
| Etichetta, per magazzino At450h | ||||
| 054A | 807342-1 | 12.22 | 14.91 | |
| Etichetta di avvertimento | ||||
| 054B | 810418-5 | 3.97 | 4.84 | |
| Molla di ritorno | ||||
| 055 | 163492-5 | 19.29 | 23.53 | |
| Spinotto elastico 4-20 | ||||
| 056 | 951116-3 | 0.83 | 1.01 | |
| Guida superiore, frontale | ||||
| 057 | 345971-7 | 0.98 | 1.20 | |
| Vite a brugola m4x12 | ||||
| 058 | 922118-6 | 0.83 | 1.01 | |
| Vite a brugola m4x12 | ||||
| 059 | 922118-6 | 0.83 | 1.01 | |
| Guida per naso | ||||
| 060 | 310287-9 | 45.44 | 55.44 | |
| Leva di arresto | ||||
| 061 | 345968-6 | 2.71 | 3.31 | |
| Spina di arresto | ||||
| 062 | 310278-0 | 6.38 | 7.78 | |
| Molla di pressione 2 | ||||
| 063 | 234076-7 | 0.83 | 1.01 | |
| Portafermo | ||||
| 065 | 310272-2 | 16.10 | 19.64 | |
| Molla di pressione 2 | ||||
| 066 | 234075-9 | 0.83 | 1.01 | |
| Bullone esagonale M5x10 | ||||
| 067 | 266076-9 | 0.83 | 1.01 | |
| Guida di pressione | ||||
| 068 | 345969-4 | 17.40 | 21.23 | |
| Blocco del caricatore | ||||
| 069 | 345967-8 | 1.39 | 1.70 | |
| Portariviste completo | ||||
| 071 | 168523-5 | 11.84 | 14.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 071A | 168743-1 | |||
| Dado esagonale M4 | ||||
| 073 | 931102-0 | 0.83 | 1.01 | |
| Bullone esagonale 4x16 | ||||
| 074 | 266437-3 | 0.83 | 1.01 | |
| Bullone esagonale M4x18mm | ||||
| 074A | 266761-4 | 0.83 | 1.01 | |
| Anello O 2 | ||||
| 075 | 213999-2 | 0.83 | 1.01 | |
| Base per piastra di pressione | ||||
| 076 | 345970-9 | 25.32 | 30.89 | |
| Molla di torsione 4 | ||||
| 077 | 233529-3 | 0.98 | 1.20 | |
| Piastra di pressione r | ||||
| 078 | 345980-6 | 5.71 | 6.97 | |
| Penna 3 | ||||
| 079 | 324928-1 | 6.38 | 7.78 | |
| Penna 3 | ||||
| 080 | 324928-1 | 6.38 | 7.78 | |
| Molla di torsione 4 | ||||
| 081 | 233529-3 | 0.98 | 1.20 | |
| Piastra di pressione l | ||||
| 082 | 345979-1 | 5.71 | 6.97 | |
| Anello O 15 | ||||
| 098 | 213233-0 | 0.83 | 1.01 | |
| Anello O 18 | ||||
| 099 | 213275-4 | 0.83 | 1.01 | |
| Guida valvola di commutazione | ||||
| 100 | 419732-2 | 30.46 | 37.16 | |
| Anello O 7 | ||||
| 101 | 213968-3 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 419733-0 | |||
| Anello O 12,5 | ||||
| 103 | 213185-5 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 104 | 233485-7 | 1.39 | 1.70 | |
| Anello O 3 | ||||
| 105 | 213034-6 | 0.83 | 1.01 | |
| Anello O 3 blw A | ||||
| 105A | 213A17-2 | 0.83 | 1.01 | |
| Stelo valvola di commutazione | ||||
| 106 | 324743-3 | 5.06 | 6.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106A | 326189-9 | |||
| Anello O 3 | ||||
| 107 | 213979-8 | 1.46 | 1.78 | |
| Anello O 3 | ||||
| 107A | 213640-7 | 2.02 | 2.46 | |
| Anello O 18 | ||||
| 108 | 213275-4 | 0.83 | 1.01 | |
| Corpo della valvola di commutazione | ||||
| 109 | 331741-0 | 10.50 | 12.81 | |
| Kit di revisione At450h | ||||
| 110 | 194736-2 | 24.16 | 29.48 | |
| Molla di torsione 5 | ||||
| 111 | 233501-5 | 0.83 | 1.01 | |
| Distanziatore | ||||
| 112 | 310199-6 | 5.70 | 6.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 233502-3 | |||
| Cricchetto di sblocco | ||||
| 114 | 310310-0 | 5.70 | 6.95 | |
| Palla di acciaio 4 | ||||
| 115 | 216024-8 | 0.83 | 1.01 | |
| Molla di pressione 2 | ||||
| 116 | 233490-4 | 0.83 | 1.01 | |
| Piastra copri per molla di avviamento | ||||
| 117 | 419743-7 | 0.83 | 1.01 | |
| Penna 3 | ||||
| 118 | 268168-0 | 0.83 | 1.01 | |
| Penna 3 | ||||
| 119 | 268168-0 | 0.83 | 1.01 | |
| Spina elastica 2-12 | ||||
| 120 | 951007-8 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 121 | 310294-2 | 13.23 | 16.14 | |
| Molla di torsione 4 | ||||
| 122 | 231699-2 | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 123 | 310196-2 | 6.41 | 7.82 | |
| Leva | ||||
| 124 | 310198-8 | 5.70 | 6.95 | |
| Molla di torsione 4 | ||||
| 125 | 233503-1 | 2.02 | 2.46 | |
| Piastra di montaggio dell'interruttore | ||||
| 126 | 419844-1 | 3.96 | 4.83 | |
| Non più disponibile, nessuna sostituzione | ||||
| 127 | 135231-3 | |||
| Asta del cambio | ||||
| 128 | 310293-4 | 10.50 | 12.81 | |
| Molla a Compressione 6 | ||||
| 129 | 233489-9 | 0.83 | 1.01 | |
| Spina elastica 2-14 | ||||
| 130 | 951010-9 | 0.83 | 1.01 | |
| Attuatore | ||||
| 131 | 310201-5 | 5.70 | 6.95 | |
| Braccio di contatto | ||||
| 132 | 345972-5 | 2.71 | 3.31 | |
| Piede, Superiore- | ||||
| 133 | 310277-2 | 38.59 | 47.08 | |
| Asse, regolatore | ||||
| 134 | 324745-9 | 1.67 | 2.04 | |
| Molla di pressione 2 | ||||
| 135 | 233491-2 | 0.83 | 1.01 | |
| Pallina di acciaio 2.3 | ||||
| 136 | 216031-1 | 0.83 | 1.01 | |
| Regolatore completo | ||||
| 137 | 158747-1 | 1.18 | 1.44 | |
| Spina elastica 2-14 | ||||
| 140 | 951010-9 | 0.83 | 1.01 | |
| Set regolatore | ||||
| 141 | 135210-1 | 51.83 | 63.23 | |
| Bullone esagonale M5x6 | ||||
| 142 | 266075-1 | 0.83 | 1.01 | |
| Piastra di Contatto | ||||
| 143 | 310273-0 | 38.72 | 47.24 | |
| Punto di contatto | ||||
| 144 | 310360-5 | 29.35 | 35.81 | |
| Vite a testa molettata esagonale M5x8 | ||||
| 145 | 266461-6 | 0.83 | 1.01 | |
| Rondella in uretano 3 | ||||
| 146 | 262120-0 | 0.83 | 1.01 | |
| Penna 4 | ||||
| 147 | 324981-7 | 4.45 | 5.43 | |
| Penna 4 | ||||
| 148 | 324963-9 | 5.71 | 6.97 | |
| Rondella in uretano 3 | ||||
| 149 | 262120-0 | 0.83 | 1.01 | |
| Piastra di Guida | ||||
| 150 | 310359-0 | 34.03 | 41.52 | |
| Molla di compressione 5 | ||||
| 151 | 234087-2 | 0.83 | 1.01 | |
| Rondella 4 | ||||
| 152A | 941051-3 | 0.83 | 1.01 | |
| Valvola di commutazione Cmpl. An510H A | ||||
| 153 | 135681-2 | 68.13 | 83.12 | |
