Qui troverai tutte le parti e i disegni disponibili di “Makita AN250HC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

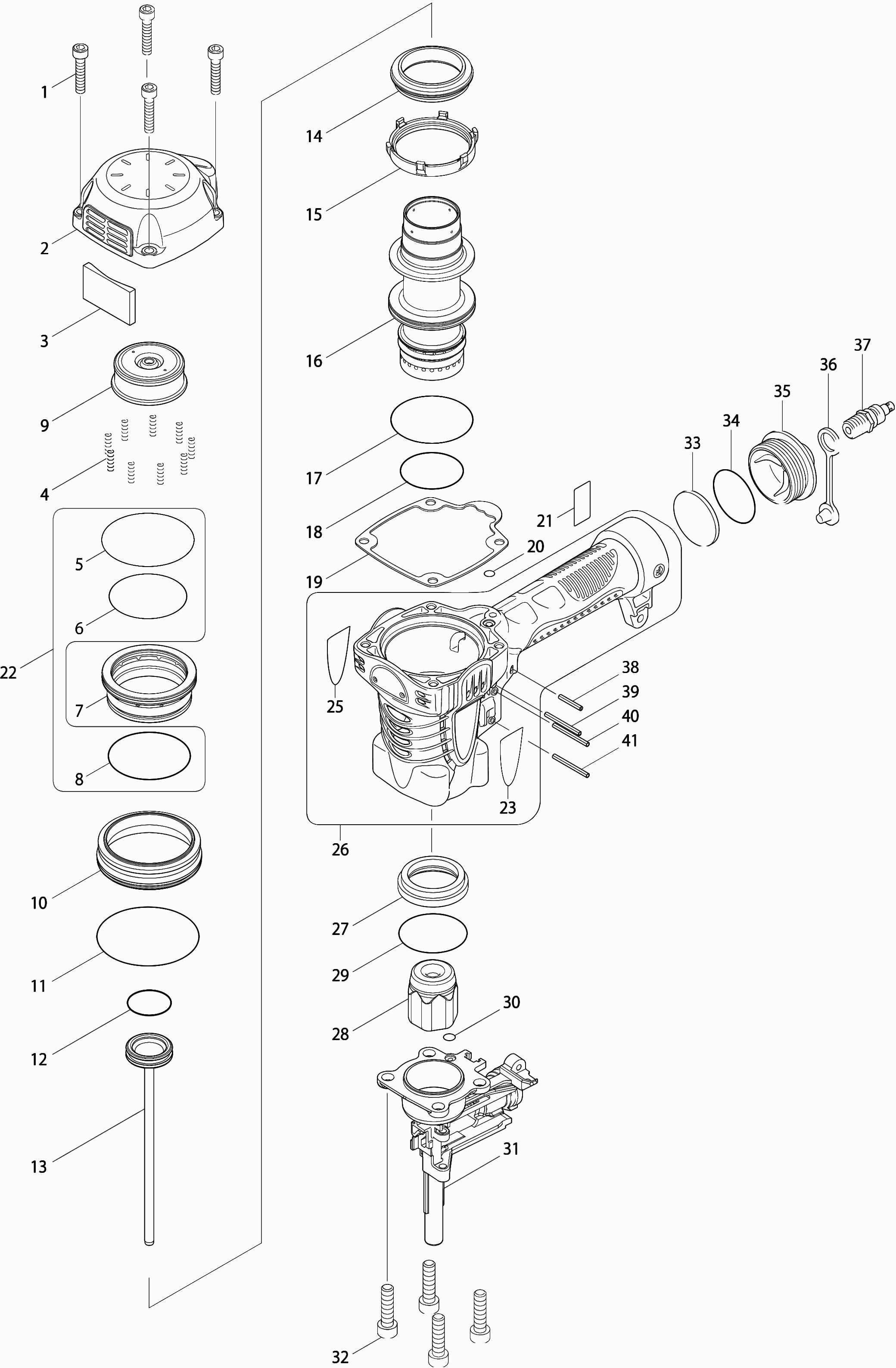

Disegni tecnici di Makita AN250HC
Elenco parti di Makita AN250HC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone Allen m6x30 | ||||
| 001 | 265566-9 | 1.20 | 1.46 | |
| Copertura superiore completa | ||||
| 002 | 158219-6 | 78.10 | 95.28 | |
| Filtro | ||||
| 003 | 413112-4 | 11.00 | 13.42 | |
| Molla di compressione 4 | ||||
| 004 | 233484-9 | 1.20 | 1.46 | |
| O-ring 60 | ||||
| 005 | 213668-5 | 1.20 | 1.46 | |
| Anello O 50 | ||||
| 006 | 213612-2 | 1.20 | 1.46 | |
| VALVOLA PRINCIPALE | ||||
| 007 | 419842-5 | 22.00 | 26.84 | |
| O-ring 53 | ||||
| 008 | 213657-0 | 1.20 | 1.46 | |
| Paraurti posteriore | ||||
| 009 | 424012-3 | 17.60 | 21.47 | |
| Guida della valvola principale | ||||
| 010 | 331764-8 | 15.40 | 18.79 | |
| Anello O 67 | ||||
| 011 | 213720-9 | 2.40 | 2.93 | |
| Anello-O 26 | ||||
| 012 | 213982-9 | 4.80 | 5.86 | |
| Spinotto di colpo | ||||
| 013 | 168538-2 | 125.40 | 152.99 | |
| Sedile della Valvola | ||||
| 014 | 424013-1 | 11.00 | 13.42 | |
| Porta Cilindro | ||||
| 015 | 331759-1 | 11.00 | 13.42 | |
| CILINDRO | ||||
| 016 | 331763-0 | 55.00 | 67.10 | |
| O-ring 53 | ||||
| 017 | 213657-0 | 1.20 | 1.46 | |
| Anello O 39 | ||||
| 018 | 213531-2 | 1.00 | 1.22 | |
| Guarnizione, coperchio superiore- | ||||
| 019 | 162254-8 | 8.40 | 10.25 | |
| Anello O 6 An250/Bo3711 | ||||
| 020 | 213045-1 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 021 | 867290-6 | 3.60 | 4.39 | |
| Kit di revisione An911h | ||||
| 022 | 194737-0 | 35.20 | 42.94 | |
| Etichetta "makita" | ||||
| 023 | 819324-1 | 10.80 | 13.18 | |
| Etichetta "makita" | ||||
| 025 | 819323-3 | 10.80 | 13.18 | |
| ALLOGGIAMENTO | ||||
| 026 | 188777-8 | 184.80 | 225.46 | |
| Etichetta dell'indicatore | ||||
| 026 | 816921-4 | 2.40 | 2.93 | |
| Guida del cilindro | ||||
| 027 | 331758-3 | 9.60 | 11.71 | |
| Paraurti anteriore | ||||
| 028 | 424011-5 | 16.50 | 20.13 | |
| Anello O 44 | ||||
| 029 | 213554-0 | 2.40 | 2.93 | |
| Anello O 5 | ||||
| 030 | 213021-5 | 1.00 | 1.22 | |
| Guida per perno di battuta | ||||
| 031 | 310318-4 | 210.10 | 256.32 | |
| Vite Allen m8x30 | ||||
| 032 | 265565-1 | 1.20 | 1.46 | |
| Filtro di ingresso | ||||
| 033 | 413105-1 | 3.60 | 4.39 | |
| Anello O 38 Per Presa 3/4 A | ||||
| 034 | 213514-2 | 1.20 | 1.46 | |
| Coperchio di ingresso | ||||
| 035 | 318108-9 | 20.90 | 25.50 | |
| Tappo | ||||
| 036 | 286280-4 | 2.40 | 2.93 | |
| Inserire Nippel Orion | ||||
| 037 | 243105-5 | 16.50 | 20.13 | |
| Spinotto a chiodo 3-22 A | ||||
| 038 | 258033-1 | 1.00 | 1.22 | |
| Perno di serraggio | ||||
| 039 | 951078-5 | 1.00 | 1.22 | |
| Perno di serraggio | ||||
| 040 | 951078-5 | 1.00 | 1.22 | |
| Perno di serraggio | ||||
| 041 | 951078-5 | 1.00 | 1.22 | |
| Bullone | ||||
| 042 | 265919-2 | 3.60 | 4.39 | |
| Bus 5 | ||||
| 043 | 325725-8 | 3.60 | 4.39 | |
| Vite a brugola 5X20 | ||||
| 044 | 266369-4 | 1.00 | 1.22 | |
| Rondella piatta 5 | ||||
| 045 | 267343-5 | 1.00 | 1.22 | |
| MAGAZZINO SA | ||||
| 046 | 451377-0 | 11.00 | 13.42 | |
| Rondella in uretano 3 | ||||
| 047 | 262120-0 | 1.20 | 1.46 | |
| Penna 4 | ||||
| 049 | 256678-9 | 2.40 | 2.93 | |
| Coperchio completo per rivista | ||||
| 050 | 140304-9 | 19.80 | 24.16 | |
| Connessione ad uncino | ||||
| 060 | 162255-6 | 3.60 | 4.39 | |
| Dado Esagonale M5 | ||||
| 061 | 931202-6 | 1.00 | 1.22 | |
| GANCIO | ||||
| 062 | 168499-6 | 8.40 | 10.25 | |
| VITE C M4X35 | ||||
| 063 | 265176-2 | 1.20 | 1.46 | |
| Coperchio, braccio di contatto- | ||||
| 064 | 451379-6 | 8.40 | 10.25 | |
| Rondella in uretano 3 | ||||
| 065 | 262120-0 | 1.20 | 1.46 | |
| Artiglio di avanzamento | ||||
| 066 | 310320-7 | 19.80 | 24.16 | |
| Molla di compressione 3 | ||||
| 068 | 234150-1 | 4.80 | 5.86 | |
| Spina 4-4.5 | ||||
| 068 | 256432-1 | 2.40 | 2.93 | |
| Braccio di contatto | ||||
| 074 | 165584-6 | 67.10 | 81.86 | |
| Penna 5 | ||||
| 075 | 256782-4 | 1.20 | 1.46 | |
| Rondella in uretano 3 | ||||
| 076 | 262120-0 | 1.20 | 1.46 | |
| Anello O 9 | ||||
| 077 | 213054-0 | 1.00 | 1.22 | |
| PISTONE | ||||
| 078 | 325718-5 | 6.00 | 7.32 | |
| Anello O 14 | ||||
| 079 | 213154-6 | 1.00 | 1.22 | |
| Anello in gomma 14 | ||||
| 080 | 262123-4 | 2.40 | 2.93 | |
| Molla a compressione 9 | ||||
| 081 | 234045-8 | 4.80 | 5.86 | |
| Molla a compressione 10 | ||||
| 082 | 234046-6 | 4.80 | 5.86 | |
| Anello di tazza | ||||
| 083 | 345781-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 084 | 962103-7 | |||
| Rondella in uretano 3 | ||||
| 087 | 262120-0 | 1.20 | 1.46 | |
| Porta TURBO II ET-BG | ||||
| 088 | 310319-2 | 46.20 | 56.36 | |
| Bullone di bloccaggio | ||||
| 089 | 325721-6 | 2.40 | 2.93 | |
| Molla a Compressione 6 | ||||
| 090 | 233201-7 | 1.00 | 1.22 | |
| Leva di blocco | ||||
| 091 | 310050-0 | 11.00 | 13.42 | |
| Bullone esagonale M5x10 | ||||
| 092 | 266167-6 | 1.00 | 1.22 | |
| Bullone a brugola 5x12 | ||||
| 093 | 922211-6 | 1.00 | 1.22 | |
| Piastra di serraggio CS 50 EB | ||||
| 094 | 346127-5 | 1.20 | 1.46 | |
| Anello O 15 | ||||
| 101 | 213233-0 | 1.00 | 1.22 | |
| Anello O 18 | ||||
| 102 | 213275-4 | 1.00 | 1.22 | |
| Guida valvola di commutazione | ||||
| 103 | 419841-7 | 27.50 | 33.55 | |
| Anello O 7 | ||||
| 104 | 213968-3 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 419958-6 | |||
| Anello O 12,5 | ||||
| 106 | 213185-5 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 107 | 234187-8 | |||
| Anello O 3 blw A | ||||
| 108 | 213A17-2 | 1.20 | 1.46 | |
| Anello O 3 | ||||
| 108 | 213034-6 | 1.00 | 1.22 | |
| Anello O 3 blw A | ||||
| 108A | 213A17-2 | 1.20 | 1.46 | |
| Stelo valvola di commutazione | ||||
| 109 | 324743-3 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109A | 326189-9 | |||
| Anello O 3 | ||||
| 110 | 213979-8 | 2.40 | 2.93 | |
| Anello O 3 | ||||
| 110A | 213640-7 | 2.40 | 2.93 | |
| Anello O 18 | ||||
| 111 | 213275-4 | 1.00 | 1.22 | |
| Kit di revisione An911h | ||||
| 112 | 194737-0 | 35.20 | 42.94 | |
| Corpo della valvola di commutazione | ||||
| 113 | 331741-0 | 14.30 | 17.45 | |
| Molla di torsione 5 | ||||
| 114 | 233501-5 | 1.20 | 1.46 | |
| Distanziatore | ||||
| 115 | 310199-6 | 6.00 | 7.32 | |
| Molla di torsione 6 | ||||
| 116 | 233576-4 | 2.40 | 2.93 | |
| Cricchetto di sblocco | ||||
| 117 | 310310-0 | 6.00 | 7.32 | |
| Piastra di montaggio dell'interruttore | ||||
| 118 | 419844-1 | 4.80 | 5.86 | |
| Palla di acciaio 4 | ||||
| 119 | 216024-8 | 1.00 | 1.22 | |
| Molla di pressione 2 | ||||
| 120 | 233490-4 | 1.00 | 1.22 | |
| Piastra copri per molla di avviamento | ||||
| 121 | 419743-7 | 1.00 | 1.22 | |
| Penna 3 | ||||
| 122 | 268168-0 | 1.20 | 1.46 | |
| Penna 3 | ||||
| 123 | 268168-0 | 1.20 | 1.46 | |
| Spina elastica 2-12 | ||||
| 124 | 951007-8 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 125 | 310190-4 | 17.60 | 21.47 | |
| Molla di torsione 4 | ||||
| 126 | 231699-2 | 1.20 | 1.46 | |
| Leva KA 65 | ||||
| 127 | 310196-2 | 7.20 | 8.78 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 130 | 135188-8 | 56.10 | 68.44 | |
| Asta del cambio | ||||
| 131 | 310187-3 | 7.20 | 8.78 | |
| Molla a Compressione 6 | ||||
| 132 | 233489-9 | 1.00 | 1.22 | |
| Blocco di regolazione (sopra) | ||||
| 133 | 310227-7 | 13.20 | 16.10 | |
| Asse, regolatore | ||||
| 134 | 324767-9 | 2.40 | 2.93 | |
| Molla di pressione 2 | ||||
| 135 | 233491-2 | 1.20 | 1.46 | |
| Pallina di acciaio 2.3 | ||||
| 136 | 216031-1 | 1.00 | 1.22 | |
| Regolatore completo | ||||
| 137 | 158747-1 | 1.20 | 1.46 | |
| Spina elastica 2-14 | ||||
| 139 | 951010-9 | 1.00 | 1.22 | |
| Spina elastica 2-14 | ||||
| 141 | 951010-9 | 1.00 | 1.22 | |
| Attuatore | ||||
| 142 | 310201-5 | 6.00 | 7.32 | |
| Piastra di serraggio CS 50 EB | ||||
| 143 | 345801-2 | 2.40 | 2.93 | |
| Set regolatore | ||||
| 144 | 135228-2 | 38.50 | 46.97 | |
| Valvola completa An711H A | ||||
| 145 | 136098-2 | 72.60 | 88.57 | |
