Qui troverai tutte le parti e i disegni disponibili del 'Makita AM-3743'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

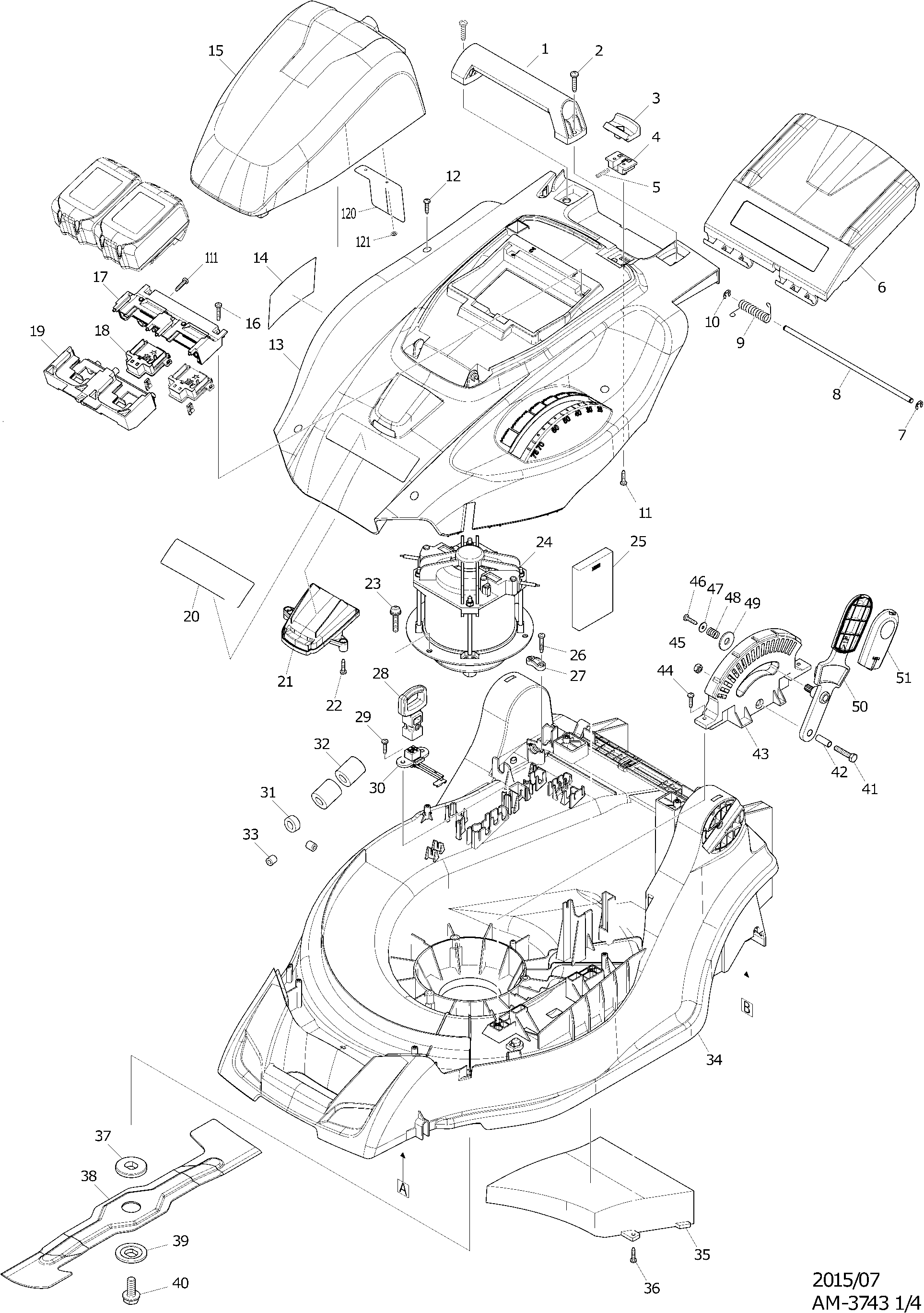

Disegno tecnico del modello Makita AM-3743
Elenco parti di ricambio del modello Makita AM-3743
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Maniglia TSC 55 | ||||
| 001 | 273675-0 | 3.54 | 4.32 | |
| Vite autofilettante Pf 5x25 | ||||
| 002 | 266459-3 | 0.83 | 1.01 | |
| Pulsante di sblocco | ||||
| 003 | 453250-0 | 1.39 | 1.70 | |
| Base del bottone di sblocco | ||||
| 004 | 453251-8 | 1.18 | 1.44 | |
| Molla di compressione 4 | ||||
| 005 | 233173-6 | 0.83 | 1.01 | |
| Coperchio del cestello dell'erba | ||||
| 006 | 141300-0 | 8.59 | 10.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006A | 890375-3 | |||
| Anello ferma E-5 | ||||
| 007 | 961018-5 | 0.83 | 1.01 | |
| Asta 6 | ||||
| 008 | 256871-5 | 1.67 | 2.04 | |
| Molla di torsione 6mm | ||||
| 009 | 233597-6 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 010 | 961018-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 266326-2 | |||
| Coprivaso del piatto di taglio | ||||
| 013 | 456348-2 | 18.37 | 22.41 | |
| TARGHETTA | ||||
| 014 | 851P61-7 | 2.71 | 3.31 | |
| Coperchio della batteria | ||||
| 015 | 143506-6 | 23.06 | 28.13 | |
| Etichetta "avvertimento" | ||||
| 015A | 890380-0 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 266326-2 | |||
| Custodia del terminale | ||||
| 017 | 187926-4 | 10.50 | 12.81 | |
| Penna di gomma 6 | ||||
| 017A | 263005-3 | 0.83 | 1.01 | |
| Unità di connessione (3 contatti) | ||||
| 018 | 644808-8 | 3.54 | 4.32 | |
| Custodia del terminale | ||||
| 019 | 187926-4 | 10.50 | 12.81 | |
| Penna di gomma 6 | ||||
| 019A | 263005-3 | 0.83 | 1.01 | |
| Etichetta "makita" Am3643 | ||||
| 020 | 890384-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 453293-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 266774-5 | |||
| Motore 2X18V AM/DLM A | ||||
| 024 | 629434-4 | 98.56 | 120.24 | |
| Controllore 2x18v | ||||
| 025 | 620479-5 | 87.86 | 107.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 265999-8 | |||
| Staffa di serraggio | ||||
| 027 | 687149-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 643890-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 029 | 266326-2 | |||
| Cablaggio | ||||
| 030 | 632F82-6 | 3.54 | 4.32 | |
| Filtro di linea | ||||
| 031 | 688131-1 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 032 | 688140-0 | 4.45 | 5.43 | |
| Filtro di linea | ||||
| 033 | 688164-6 | 0.83 | 1.01 | |
| Piatto di taglio | ||||
| 034 | 456346-6 | 55.40 | 67.59 | |
| Cappuccio inferiore | ||||
| 035 | 453239-8 | 3.96 | 4.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 266326-2 | |||
| Flangia interna 40 | ||||
| 037 | 224444-2 | 2.71 | 3.31 | |
| Maaimes 43cm | ||||
| 038 | 191D43-8 | 11.00 | 13.42 | |
| Flangia esterna 40 | ||||
| 039 | 224445-0 | 3.12 | 3.81 | |
| Bullone Allen M10X25mm Am/Blm | ||||
| 040 | 266731-3 | 0.83 | 1.01 | |
| Vite a brugola M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 0.83 | 1.01 | |
| Manicotto 6 Am/Blm | ||||
| 042 | 257670-8 | 0.83 | 1.01 | |
| Piastra di regolazione | ||||
| 043 | 453255-0 | 5.06 | 6.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 266326-2 | |||
| Dado esagonale M6 | ||||
| 045 | 931302-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 267102-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 231297-2 | |||
| Rondella di bloccaggio 5 | ||||
| 049 | 253808-3 | 0.98 | 1.20 | |
| Leva di regolazione | ||||
| 050 | 453252-6 | 3.12 | 3.81 | |
| Copertura Blm430 | ||||
| 051 | 453253-4 | 1.67 | 2.04 | |
| Coperchio della ruota "posteriore" | ||||
| 052 | 453241-1 | 8.21 | 10.02 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 053 | 252145-2 | 0.83 | 1.01 | |
| Cuscinetto di Scorrimento 10 | ||||
| 054 | 214067-4 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 453243-7 | |||
| Cuscinetto a sfere 6200llb | ||||
| 056 | 211066-7 | 4.45 | 5.43 | |
| Asse Posteriore Blm/Am A | ||||
| 057 | 162C97-6 | 16.56 | 20.20 | |
| Cuscinetto a sfere 6200llb | ||||
| 058 | 211066-7 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 059 | 453243-7 | |||
| Cuscinetto di Scorrimento 10 | ||||
| 060 | 214067-4 | 1.18 | 1.44 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 061 | 252145-2 | 0.83 | 1.01 | |
| Coperchio della ruota "posteriore" | ||||
| 062 | 453241-1 | 8.21 | 10.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 266326-2 | |||
| Piastra di montaggio Blm/Am | ||||
| 064 | 346545-7 | 1.26 | 1.54 | |
| Dado di blocco esagonale 5x8 | ||||
| 065 | 252103-8 | 0.83 | 1.01 | |
| Rondella 5mm DSP601 A | ||||
| 066 | 253414-4 | 0.83 | 1.01 | |
| Asta di accoppiamento | ||||
| 067 | 346543-1 | 13.82 | 16.86 | |
| Molla di trazione 16mm | ||||
| 068 | 231875-8 | 1.66 | 2.03 | |
| Rondella 5mm DSP601 A | ||||
| 069 | 253414-4 | 0.83 | 1.01 | |
| Dado di blocco esagonale 5x8 | ||||
| 070 | 252103-8 | 0.83 | 1.01 | |
| Ruota anteriore DLM382 | ||||
| 071 | 459100-7 | 12.19 | 14.87 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 072 | 252145-2 | 0.83 | 1.01 | |
| Cuscinetto di Scorrimento 10 | ||||
| 073 | 214067-4 | 1.18 | 1.44 | |
| Ruota anteriore DLM382 | ||||
| 074 | 459100-7 | 12.19 | 14.87 | |
| Cuscinetto a sfere 6200llb | ||||
| 075 | 211066-7 | 4.45 | 5.43 | |
| Non più disponibile, nessuna sostituzione | ||||
| 076 | 165668-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 077 | 266326-2 | |||
| Cappuccio di copertura STM 1800 | ||||
| 078 | 456353-9 | 5.06 | 6.17 | |
| Cuscinetto a sfere 6200llb | ||||
| 079 | 211066-7 | 4.45 | 5.43 | |
| Ruota anteriore DLM382 | ||||
| 080 | 459100-7 | 12.19 | 14.87 | |
| Cuscinetto di Scorrimento 10 | ||||
| 081 | 214067-4 | 1.18 | 1.44 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 082 | 252145-2 | 0.83 | 1.01 | |
| Ruota anteriore DLM382 | ||||
| 083 | 459100-7 | 12.19 | 14.87 | |
| Maniglia dell'interruttore | ||||
| 084 | 326636-0 | 5.06 | 6.17 | |
| Cambio leva alloggiamento | ||||
| 085 | 456351-3 | 1.67 | 2.04 | |
| Cappuccio della leva di commutazione | ||||
| 086 | 456352-1 | 2.02 | 2.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 266326-2 | |||
| Coperchio alloggiamento interruttore | ||||
| 089 | 143508-2 | 4.45 | 5.43 | |
| Etichetta di avvertimento | ||||
| 089A | 890374-5 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 090 | 911138-5 | 0.83 | 1.01 | |
| Leva Dlm380 | ||||
| 091 | 455075-8 | 0.83 | 1.01 | |
| Molla di trazione 9mm | ||||
| 092 | 231876-6 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 093 | 455074-0 | 1.00 | 1.22 | |
| Molla di compressione 6mm | ||||
| 094 | 233068-3 | 0.83 | 1.01 | |
| Interruttore | ||||
| 095 | 650730-9 | 11.82 | 14.42 | |
| Custodia dell'interruttore | ||||
| 096 | 456349-0 | 5.06 | 6.17 | |
| Staffa di serraggio | ||||
| 097 | 687149-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 098 | 265999-8 | |||
| Astina di spinta (superiore) | ||||
| 099 | 143510-5 | 12.22 | 14.91 | |
| Cavo elettrico | ||||
| 100 | 660330-7 | 21.03 | 25.66 | |
| Vite con dado M6x50mm | ||||
| 101 | 265A14-4 | 0.83 | 1.01 | |
| Pulsante Stella M6 | ||||
| 102 | 264070-5 | 1.67 | 2.04 | |
| Pulsante Stella M6 | ||||
| 103 | 264070-5 | 1.67 | 2.04 | |
| Vite con dado M6x50mm | ||||
| 104 | 265A14-4 | 0.83 | 1.01 | |
| Asta di spinta (inferiore) | ||||
| 105 | 326635-2 | 12.22 | 14.91 | |
| Supporto | ||||
| 106 | 456354-7 | 0.98 | 1.20 | |
| Manopola a stella M8X35mm Am/Blm | ||||
| 107 | 266729-0 | 1.67 | 2.04 | |
| Manopola a stella M8X35mm Am/Blm | ||||
| 108 | 266729-0 | 1.67 | 2.04 | |
| INDICATORE | ||||
| 109 | 456356-3 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 123525-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 266326-2 | |||
| Staffa del sacchetto dell'erba DLM431 | ||||
| 112 | 327179-5 | 12.22 | 14.91 | |
| Rondella di bloccaggio 5 | ||||
| 113 | 267438-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 266326-2 | |||
| Anello di gomma Dlm431 | ||||
| 120 | 424824-4 | 5.71 | 6.97 | |
| Anello di arresto Cs-3 * | ||||
| 121 | 259015-6 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 122 | 911138-5 | 0.83 | 1.01 | |
| Braccio di commutazione | ||||
| 123 | 455078-2 | 0.83 | 1.01 | |
| Circuito LED | ||||
| 124 | 143505-8 | 17.40 | 21.23 | |
