Qui troverai tutte le parti e i disegni disponibili del 'Makita AM-3643'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

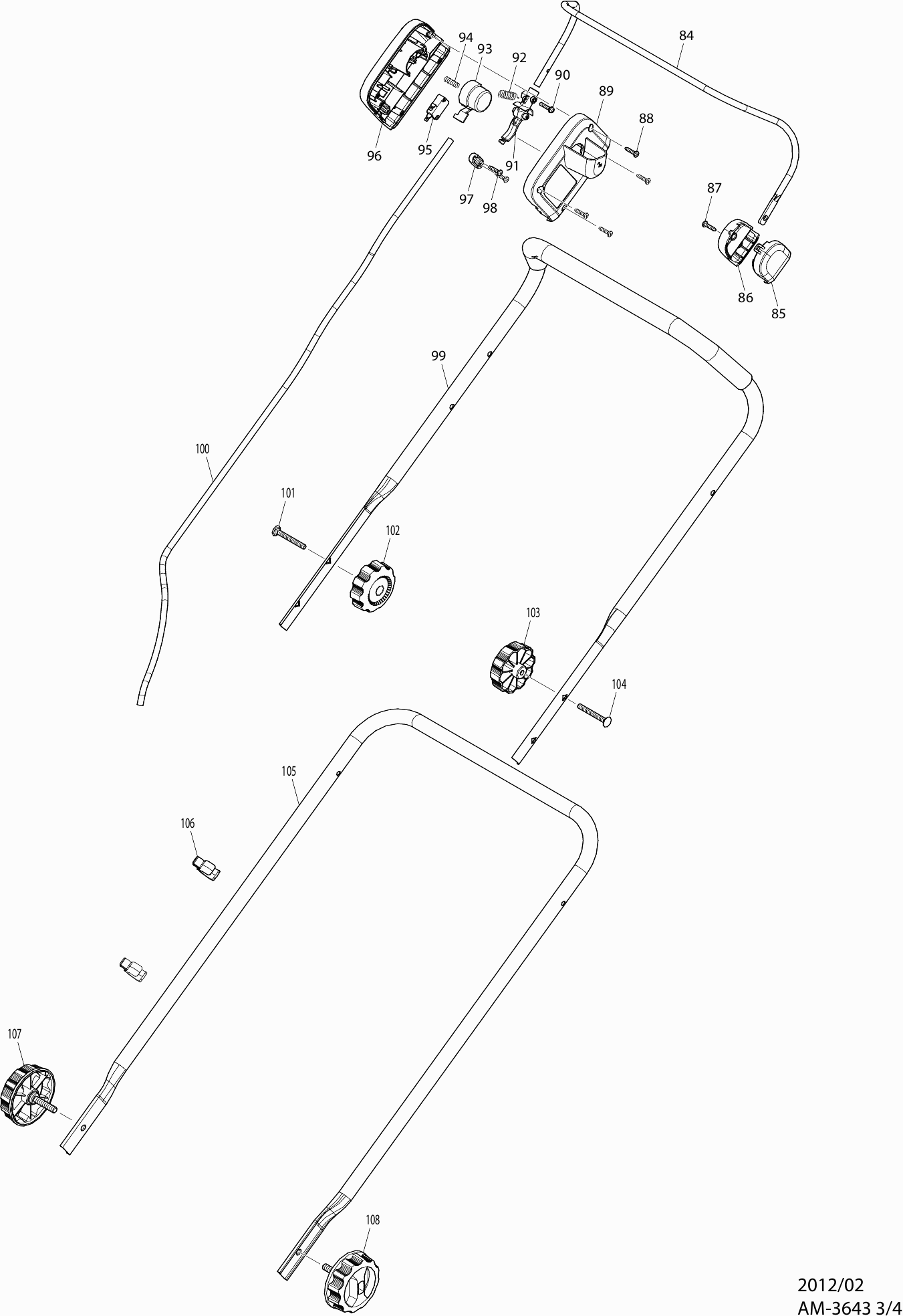

Disegno tecnico del modello Makita AM-3643
Elenco parti di ricambio del modello Makita AM-3643
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Maniglia TSC 55 | ||||
| 001 | 273675-0 | 3.54 | 4.32 | |
| Maniglia TSC 55 | ||||
| 1 | 273675-0 | 3.54 | 4.32 | |
| Vite autofilettante Pf 5x25 | ||||
| 002 | 266459-3 | 0.83 | 1.01 | |
| Vite autofilettante Pf 5x25 | ||||
| 2 | 266459-3 | 0.83 | 1.01 | |
| Pulsante di sblocco | ||||
| 003 | 453250-0 | 1.39 | 1.70 | |
| Pulsante di sblocco | ||||
| 3 | 453250-0 | 1.39 | 1.70 | |
| Base del bottone di sblocco | ||||
| 004 | 453251-8 | 1.18 | 1.44 | |
| Base del bottone di sblocco | ||||
| 4 | 453251-8 | 1.18 | 1.44 | |
| Molla di compressione 4 | ||||
| 005 | 233173-6 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 5 | 233173-6 | 0.83 | 1.01 | |
| Coperchio del cestello dell'erba | ||||
| 006 | 141300-0 | 8.59 | 10.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006A | 890375-3 | |||
| Coperchio del cestello dell'erba | ||||
| 6 | 141300-0 | 8.59 | 10.48 | |
| Anello ferma E-5 | ||||
| 007 | 961018-5 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 7 | 961018-5 | 0.83 | 1.01 | |
| Asta 6 | ||||
| 008 | 256871-5 | 1.67 | 2.04 | |
| Asta 6 | ||||
| 8 | 256871-5 | 1.67 | 2.04 | |
| Molla di torsione 6mm | ||||
| 009 | 233597-6 | 0.83 | 1.01 | |
| Molla di torsione 6mm | ||||
| 9 | 233597-6 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 010 | 961018-5 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 10 | 961018-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 013 | 453256-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 453256-8 | |||
| TARGHETTA | ||||
| 014 | 896612-3 | 2.71 | 3.31 | |
| TARGHETTA | ||||
| 14 | 896612-3 | 2.71 | 3.31 | |
| Coperchio della batteria | ||||
| 015 | 141305-0 | 11.82 | 14.42 | |
| Etichetta "avvertimento" | ||||
| 015A | 890380-0 | 2.71 | 3.31 | |
| Coperchio della batteria | ||||
| 15 | 141305-0 | 11.82 | 14.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 187254-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 187254-7 | |||
| Unità di connessione | ||||
| 018 | 643849-1 | 3.96 | 4.83 | |
| Unità di connessione | ||||
| 18 | 643849-1 | 3.96 | 4.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | 187254-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 187254-7 | |||
| Etichetta "makita" Am3643 | ||||
| 020 | 890384-2 | 0.83 | 1.01 | |
| Etichetta "makita" Am3643 | ||||
| 20 | 890384-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 453293-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 453293-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 266774-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 266774-5 | |||
| Motore 36,0v | ||||
| 024 | 629933-6 | 118.43 | 144.48 | |
| Motore 36,0v | ||||
| 24 | 629933-6 | 118.43 | 144.48 | |
| Circuito di controllo della velocità | ||||
| 025 | 620084-8 | 104.05 | 126.94 | |
| Circuito di controllo della velocità | ||||
| 25 | 620084-8 | 104.05 | 126.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 26 | 266326-2 | |||
| Staffa di serraggio | ||||
| 027 | 687053-2 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 27 | 687053-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 643890-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 643890-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 029 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 266326-2 | |||
| Cablaggio | ||||
| 030 | 638946-6 | 3.12 | 3.81 | |
| Cablaggio | ||||
| 30 | 638946-6 | 3.12 | 3.81 | |
| Filtro di linea | ||||
| 031 | 688165-4 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 31 | 688165-4 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 032 | 688165-4 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 32 | 688165-4 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 033 | 688165-4 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 33 | 688165-4 | 0.83 | 1.01 | |
| Cappuccio superiore | ||||
| 034 | 453234-8 | 41.77 | 50.96 | |
| Cappuccio superiore | ||||
| 34 | 453234-8 | 41.77 | 50.96 | |
| Cappuccio inferiore | ||||
| 035 | 453239-8 | 3.96 | 4.83 | |
| Cappuccio inferiore | ||||
| 35 | 453239-8 | 3.96 | 4.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 266326-2 | |||
| Flangia interna 40 | ||||
| 037 | 224444-2 | 2.71 | 3.31 | |
| Flangia interna 40 | ||||
| 37 | 224444-2 | 2.71 | 3.31 | |
| Maaimes 43cm | ||||
| 038 | 191D43-8 | 11.00 | 13.42 | |
| Maaimes 43cm | ||||
| 38 | 191D43-8 | 11.00 | 13.42 | |
| Flangia esterna 40 | ||||
| 039 | 224445-0 | 3.12 | 3.81 | |
| Flangia esterna 40 | ||||
| 39 | 224445-0 | 3.12 | 3.81 | |
| Bullone Allen M10X25mm Am/Blm | ||||
| 040 | 266731-3 | 0.83 | 1.01 | |
| Bullone Allen M10X25mm Am/Blm | ||||
| 40 | 266731-3 | 0.83 | 1.01 | |
| Vite a brugola M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 0.83 | 1.01 | |
| Vite a brugola M6X30Mm Am/Blm | ||||
| 41 | 921352-5 | 0.83 | 1.01 | |
| Manicotto 6 Am/Blm | ||||
| 042 | 257670-8 | 0.83 | 1.01 | |
| Manicotto 6 Am/Blm | ||||
| 42 | 257670-8 | 0.83 | 1.01 | |
| Piastra di regolazione | ||||
| 043 | 453255-0 | 5.06 | 6.17 | |
| Piastra di regolazione | ||||
| 43 | 453255-0 | 5.06 | 6.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 266326-2 | |||
| Dado esagonale M6 | ||||
| 045 | 931302-2 | 0.83 | 1.01 | |
| Dado esagonale M6 | ||||
| 45 | 931302-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 267102-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 267102-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 231297-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 231297-2 | |||
| Rondella di bloccaggio 5 | ||||
| 049 | 253808-3 | 0.98 | 1.20 | |
| Rondella di bloccaggio 5 | ||||
| 49 | 253808-3 | 0.98 | 1.20 | |
| Leva di regolazione | ||||
| 050 | 453252-6 | 3.12 | 3.81 | |
| Leva di regolazione | ||||
| 50 | 453252-6 | 3.12 | 3.81 | |
| Copertura Blm430 | ||||
| 051 | 453253-4 | 1.67 | 2.04 | |
| Copertura Blm430 | ||||
| 51 | 453253-4 | 1.67 | 2.04 | |
| Coperchio della ruota "posteriore" | ||||
| 052 | 453241-1 | 8.21 | 10.02 | |
| Coperchio della ruota "posteriore" | ||||
| 52 | 453241-1 | 8.21 | 10.02 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 053 | 252145-2 | 0.83 | 1.01 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 53 | 252145-2 | 0.83 | 1.01 | |
| Cuscinetto di Scorrimento 10 | ||||
| 054 | 214067-4 | 1.18 | 1.44 | |
| Cuscinetto di Scorrimento 10 | ||||
| 54 | 214067-4 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 453243-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 453243-7 | |||
| Cuscinetto a sfere 6200llb | ||||
| 056 | 211066-7 | 4.45 | 5.43 | |
| Cuscinetto a sfere 6200llb | ||||
| 56 | 211066-7 | 4.45 | 5.43 | |
| Asse Posteriore Blm/Am A | ||||
| 057 | 162C97-6 | 16.56 | 20.20 | |
| Asse Posteriore Blm/Am A | ||||
| 57 | 162C97-6 | 16.56 | 20.20 | |
| Cuscinetto a sfere 6200llb | ||||
| 058 | 211066-7 | 4.45 | 5.43 | |
| Cuscinetto a sfere 6200llb | ||||
| 58 | 211066-7 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 059 | 453243-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 453243-7 | |||
| Cuscinetto di Scorrimento 10 | ||||
| 060 | 214067-4 | 1.18 | 1.44 | |
| Cuscinetto di Scorrimento 10 | ||||
| 60 | 214067-4 | 1.18 | 1.44 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 061 | 252145-2 | 0.83 | 1.01 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 61 | 252145-2 | 0.83 | 1.01 | |
| Coperchio della ruota "posteriore" | ||||
| 062 | 453241-1 | 8.21 | 10.02 | |
| Coperchio della ruota "posteriore" | ||||
| 62 | 453241-1 | 8.21 | 10.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 266326-2 | |||
| Piastra di montaggio Blm/Am | ||||
| 064 | 346545-7 | 1.26 | 1.54 | |
| Piastra di montaggio Blm/Am | ||||
| 64 | 346545-7 | 1.26 | 1.54 | |
| Dado di blocco esagonale 5x8 | ||||
| 065 | 252103-8 | 0.83 | 1.01 | |
| Dado di blocco esagonale 5x8 | ||||
| 65 | 252103-8 | 0.83 | 1.01 | |
| Rondella 5mm DSP601 A | ||||
| 066 | 253414-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 941101-4 | |||
| Asta di accoppiamento | ||||
| 067 | 346543-1 | 13.82 | 16.86 | |
| Asta di accoppiamento | ||||
| 67 | 346543-1 | 13.82 | 16.86 | |
| Molla di trazione 16mm | ||||
| 068 | 231875-8 | 1.66 | 2.03 | |
| Molla di trazione 16mm | ||||
| 68 | 231875-8 | 1.66 | 2.03 | |
| Rondella 5mm DSP601 A | ||||
| 069 | 253414-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 941101-4 | |||
| Dado di blocco esagonale 5x8 | ||||
| 070 | 252103-8 | 0.83 | 1.01 | |
| Dado di blocco esagonale 5x8 | ||||
| 70 | 252103-8 | 0.83 | 1.01 | |
| Ruota anteriore DLM382 | ||||
| 071 | 459100-7 | 12.19 | 14.87 | |
| Ruota anteriore DLM382 | ||||
| 71 | 459100-7 | 12.19 | 14.87 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 072 | 252145-2 | 0.83 | 1.01 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 72 | 252145-2 | 0.83 | 1.01 | |
| Cuscinetto di Scorrimento 10 | ||||
| 073 | 214067-4 | 1.18 | 1.44 | |
| Cuscinetto di Scorrimento 10 | ||||
| 73 | 214067-4 | 1.18 | 1.44 | |
| Ruota anteriore DLM382 | ||||
| 074 | 459100-7 | 12.19 | 14.87 | |
| Ruota anteriore DLM382 | ||||
| 74 | 459100-7 | 12.19 | 14.87 | |
| Cuscinetto a sfere 6200llb | ||||
| 075 | 211066-7 | 4.45 | 5.43 | |
| Cuscinetto a sfere 6200llb | ||||
| 75 | 211066-7 | 4.45 | 5.43 | |
| Non più disponibile, nessuna sostituzione | ||||
| 076 | 165668-0 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 76 | 165668-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 077 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 266326-2 | |||
| Piastra di bloccaggio albero | ||||
| 078 | 341462-6 | 1.39 | 1.70 | |
| Piastra di bloccaggio albero | ||||
| 78 | 341462-6 | 1.39 | 1.70 | |
| Cuscinetto a sfere 6200llb | ||||
| 079 | 211066-7 | 4.45 | 5.43 | |
| Cuscinetto a sfere 6200llb | ||||
| 79 | 211066-7 | 4.45 | 5.43 | |
| Ruota anteriore DLM382 | ||||
| 080 | 459100-7 | 12.19 | 14.87 | |
| Ruota anteriore DLM382 | ||||
| 80 | 459100-7 | 12.19 | 14.87 | |
| Cuscinetto di Scorrimento 10 | ||||
| 081 | 214067-4 | 1.18 | 1.44 | |
| Cuscinetto di Scorrimento 10 | ||||
| 81 | 214067-4 | 1.18 | 1.44 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 082 | 252145-2 | 0.83 | 1.01 | |
| Dado autobloccante M8 Dcs230T A | ||||
| 82 | 252145-2 | 0.83 | 1.01 | |
| Ruota anteriore DLM382 | ||||
| 083 | 459100-7 | 12.19 | 14.87 | |
| Ruota anteriore DLM382 | ||||
| 83 | 459100-7 | 12.19 | 14.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 084 | 331975-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 331975-5 | |||
| Cambio leva alloggiamento | ||||
| 085 | 453246-1 | 1.67 | 2.04 | |
| Cambio leva alloggiamento | ||||
| 85 | 453246-1 | 1.67 | 2.04 | |
| Copertura leva alloggiamento di cambio | ||||
| 086 | 453247-9 | 1.66 | 2.03 | |
| Copertura leva alloggiamento di cambio | ||||
| 86 | 453247-9 | 1.66 | 2.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 266326-2 | |||
| Custodia dell'interruttore | ||||
| 089 | 141298-1 | 3.97 | 4.84 | |
| Etichetta di avvertimento | ||||
| 089A | 890374-5 | 0.83 | 1.01 | |
| Custodia dell'interruttore | ||||
| 89 | 141298-1 | 3.97 | 4.84 | |
| Vite 4x20 | ||||
| 090 | 911138-5 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 90 | 911138-5 | 0.83 | 1.01 | |
| Leva | ||||
| 091 | 453248-7 | 1.39 | 1.70 | |
| Molla di trazione 9mm | ||||
| 092 | 231876-6 | 0.83 | 1.01 | |
| Molla di trazione 9mm | ||||
| 92 | 231876-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 093 | 453249-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 453249-5 | |||
| Molla di compressione 6mm | ||||
| 094 | 233068-3 | 0.83 | 1.01 | |
| Molla di compressione 6mm | ||||
| 94 | 233068-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 095 | 650681-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 632J09-0 | |||
| Custodia dell'interruttore | ||||
| 096 | 453244-5 | 3.97 | 4.84 | |
| Custodia dell'interruttore | ||||
| 96 | 453244-5 | 3.97 | 4.84 | |
| Staffa di serraggio | ||||
| 097 | 687053-2 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 97 | 687053-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 098 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 099 | 141299-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 141299-9 | |||
| Cablaggio | ||||
| 100 | 664780-8 | 3.97 | 4.84 | |
| Vite con dado M6x50mm | ||||
| 101 | 265A14-4 | 0.83 | 1.01 | |
| Pulsante Stella M6 | ||||
| 102 | 264070-5 | 1.67 | 2.04 | |
| Pulsante Stella M6 | ||||
| 103 | 264070-5 | 1.67 | 2.04 | |
| Vite con dado M6x50mm | ||||
| 104 | 265A14-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 331973-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 453385-7 | |||
| Manopola a stella M8X35mm Am/Blm | ||||
| 107 | 266729-0 | 1.67 | 2.04 | |
| Manopola a stella M8X35mm Am/Blm | ||||
| 108 | 266729-0 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 141547-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 266326-2 | |||
| Staffa del sacchetto dell'erba DLM431 | ||||
| 112 | 327179-5 | 12.22 | 14.91 | |
| Rondella di bloccaggio 5 | ||||
| 113 | 267438-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 266326-2 | |||
