Qui troverai tutte le parti e i disegni disponibili di “Makita AH-1853H”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

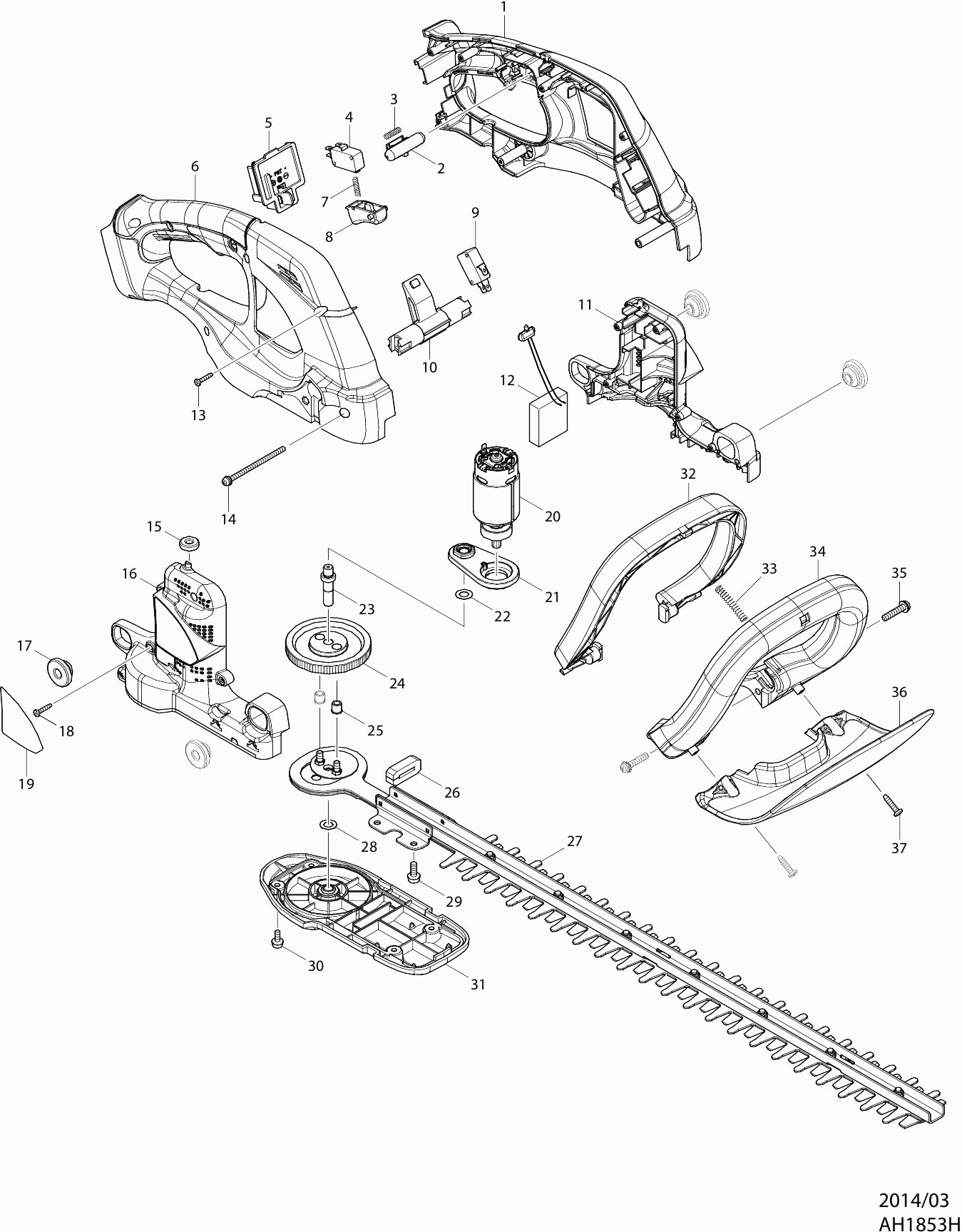

Disegni tecnici di Makita AH-1853H
Elenco parti di Makita AH-1853H
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set di maniglie | ||||
| 001 | 187289-8 | 22.00 | 26.84 | |
| Pulsante di blocco Uh200D A | ||||
| 002 | 452438-9 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 003 | 234079-1 | 1.00 | 1.22 | |
| Interruttore Sw-48 | ||||
| 004 | 651852-8 | 4.80 | 5.86 | |
| Unità di connessione 18v (3 contatti) | ||||
| 005 | 643852-2 | 3.60 | 4.39 | |
| Set di maniglie | ||||
| 006 | 187289-8 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 231473-8 | |||
| Maniglia dell'interruttore | ||||
| 008 | 417564-1 | 1.20 | 1.46 | |
| Interruttore Sw-48 | ||||
| 009 | 651852-8 | 4.80 | 5.86 | |
| Braccio di commutazione | ||||
| 010 | 452681-0 | 1.20 | 1.46 | |
| Custodia del motore | ||||
| 011 | 187292-9 | 11.00 | 13.42 | |
| Circuito di controllo della velocità Ah1852H A | ||||
| 012 | 632R83-6 | 38.50 | 46.97 | |
| Circuito di regolazione della velocita Ah1852H A | ||||
| 012 | 638966-0 | 38.50 | 46.97 | |
| Filtro di linea | ||||
| 012A | 688161-2 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 013 | 266130-9 | 1.00 | 1.22 | |
| Vite a testa croce 4x65mm | ||||
| 014 | 911193-7 | 1.00 | 1.22 | |
| Anello 6mm | ||||
| 015 | 424195-9 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 016 | 187292-9 | 11.00 | 13.42 | |
| Rondella 8mm | ||||
| 017 | 424394-3 | 1.20 | 1.46 | |
| Vite autofilettante 3x16 | ||||
| 018 | 266130-9 | 1.00 | 1.22 | |
| Targhetta Ah-1853H | ||||
| 019 | 815U49-1 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 020 | 629930-2 | |||
| Alloggiamento del cuscinetto | ||||
| 021 | 141211-9 | 3.60 | 4.39 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 022 | 253215-0 | 1.00 | 1.22 | |
| As Uh42/48/5261 A | ||||
| 023 | 326034-8 | 2.40 | 2.93 | |
| Ingranaggio 93 | ||||
| 024 | 227281-3 | 11.00 | 13.42 | |
| Cuscinetto scorrevole 5mm | ||||
| 025 | 262570-9 | 1.00 | 1.22 | |
| Guida della polvere | ||||
| 026 | 423417-4 | 1.20 | 1.46 | |
| Set di coltelli | ||||
| 027 | 195772-1 | 58.30 | 71.13 | |
| Set di guida dell'olio | ||||
| 027A | 188605-7 | 2.40 | 2.93 | |
| Cuscinetto scorrevole 5mm | ||||
| 027B | 262570-9 | 1.00 | 1.22 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 028 | 253215-0 | 1.00 | 1.22 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 029 | 266809-2 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 030 | 911113-1 | 1.00 | 1.22 | |
| Coperchio inferiore | ||||
| 031 | 453317-4 | 6.00 | 7.32 | |
| Maniglia dell'interruttore "b" | ||||
| 032 | 452679-7 | 3.60 | 4.39 | |
| Molla di compressione 5mm | ||||
| 033 | 234261-2 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 034 | 452682-8 | 6.00 | 7.32 | |
| Vite 5x25 | ||||
| 035 | 911243-8 | 1.00 | 1.22 | |
| Paraguardie per le mani | ||||
| 036 | 453316-6 | 7.20 | 8.78 | |
| Vite di rubinetto 4x18 | ||||
| 037 | 265A48-7 | 1.00 | 1.22 | |
