Qui troverai tutte le parti e i disegni disponibili di “Makita AH-1852H”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

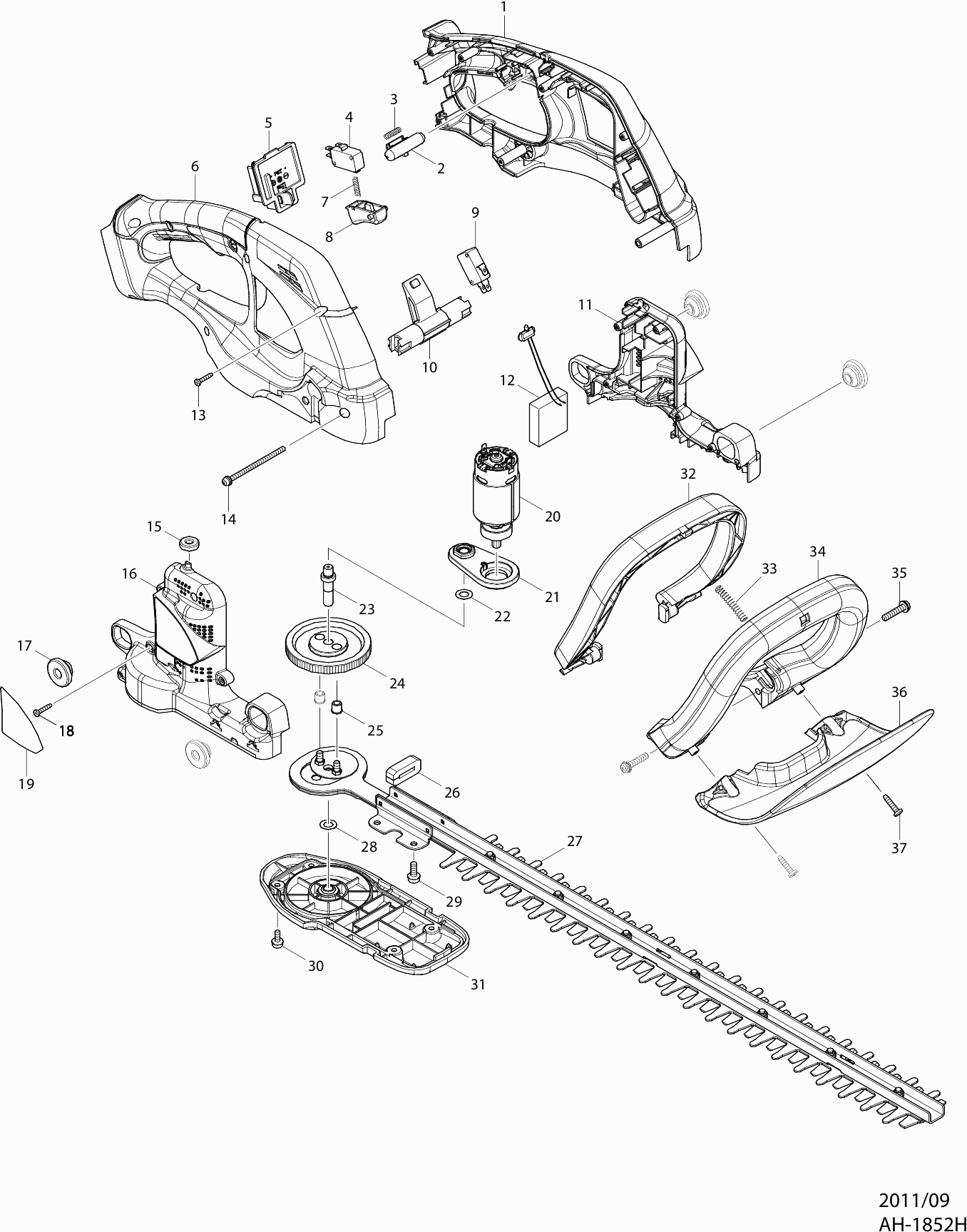

Disegni tecnici di Makita AH-1852H
Elenco parti di Makita AH-1852H
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set di maniglie | ||||
| 001 | 187289-8 | 22.00 | 26.84 | |
| Set di maniglie | ||||
| 1 | 187289-8 | 22.00 | 26.84 | |
| Pulsante di blocco Uh200D A | ||||
| 002 | 452438-9 | 1.00 | 1.22 | |
| Pulsante di blocco Uh200D A | ||||
| 2 | 452438-9 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 003 | 234079-1 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 3 | 234079-1 | 1.00 | 1.22 | |
| Interruttore Sw-48 | ||||
| 004 | 651852-8 | 4.80 | 5.86 | |
| Interruttore Sw-48 | ||||
| 4 | 651852-8 | 4.80 | 5.86 | |
| Unità di connessione 18v (3 contatti) | ||||
| 005 | 643852-2 | 3.60 | 4.39 | |
| Unità di connessione 18v (3 contatti) | ||||
| 5 | 643852-2 | 3.60 | 4.39 | |
| Set di maniglie | ||||
| 006 | 187289-8 | 22.00 | 26.84 | |
| Set di maniglie | ||||
| 6 | 187289-8 | 22.00 | 26.84 | |
| Molla di compressione 4 | ||||
| 007 | 234079-1 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 7 | 234079-1 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 008 | 417564-1 | 1.20 | 1.46 | |
| Maniglia dell'interruttore | ||||
| 8 | 417564-1 | 1.20 | 1.46 | |
| Interruttore Sw-48 | ||||
| 009 | 651852-8 | 4.80 | 5.86 | |
| Interruttore Sw-48 | ||||
| 9 | 651852-8 | 4.80 | 5.86 | |
| Braccio di commutazione | ||||
| 010 | 452681-0 | 1.20 | 1.46 | |
| Braccio di commutazione | ||||
| 10 | 452681-0 | 1.20 | 1.46 | |
| Custodia del motore | ||||
| 011 | 187292-9 | 11.00 | 13.42 | |
| Custodia del motore | ||||
| 11 | 187292-9 | 11.00 | 13.42 | |
| Circuito di controllo della velocità Ah1852H A | ||||
| 012 | 632R83-6 | 38.50 | 46.97 | |
| Circuito di regolazione della velocita Ah1852H A | ||||
| 012 | 638966-0 | 38.50 | 46.97 | |
| Filtro di linea | ||||
| 012A | 688161-2 | 1.00 | 1.22 | |
| Circuito di controllo della velocità Ah1852H A | ||||
| 12 | 632R83-6 | 38.50 | 46.97 | |
| Vite autofilettante 3x16 | ||||
| 013 | 266130-9 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 13 | 266130-9 | 1.00 | 1.22 | |
| Vite a testa croce 4x65mm | ||||
| 014 | 911193-7 | 1.00 | 1.22 | |
| Vite a testa croce 4x65mm | ||||
| 14 | 911193-7 | 1.00 | 1.22 | |
| Anello 6mm | ||||
| 015 | 424195-9 | 1.00 | 1.22 | |
| Anello 6mm | ||||
| 15 | 424195-9 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 016 | 187292-9 | 11.00 | 13.42 | |
| Custodia del motore | ||||
| 16 | 187292-9 | 11.00 | 13.42 | |
| Rondella 8mm | ||||
| 017 | 424394-3 | 1.20 | 1.46 | |
| Rondella 8mm | ||||
| 17 | 424394-3 | 1.20 | 1.46 | |
| Vite autofilettante 3x16 | ||||
| 018 | 266130-9 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 18 | 266130-9 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 019 | 896850-7 | 3.60 | 4.39 | |
| TARGHETTA | ||||
| 19 | 896850-7 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 020 | 629930-2 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 20 | 629930-2 | |||
| Alloggiamento del cuscinetto | ||||
| 021 | 141211-9 | 3.60 | 4.39 | |
| Alloggiamento del cuscinetto | ||||
| 21 | 141211-9 | 3.60 | 4.39 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 022 | 253215-0 | 1.00 | 1.22 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 22 | 253215-0 | 1.00 | 1.22 | |
| As Uh42/48/5261 A | ||||
| 023 | 326034-8 | 2.40 | 2.93 | |
| As Uh42/48/5261 A | ||||
| 23 | 326034-8 | 2.40 | 2.93 | |
| Ingranaggio 93 | ||||
| 024 | 227281-3 | 11.00 | 13.42 | |
| Ingranaggio 93 | ||||
| 24 | 227281-3 | 11.00 | 13.42 | |
| Cuscinetto scorrevole 5mm | ||||
| 025 | 262570-9 | 1.00 | 1.22 | |
| Cuscinetto scorrevole 5mm | ||||
| 25 | 262570-9 | 1.00 | 1.22 | |
| Guida della polvere | ||||
| 026 | 423417-4 | 1.20 | 1.46 | |
| Guida della polvere | ||||
| 26 | 423417-4 | 1.20 | 1.46 | |
| Set di coltelli | ||||
| 027A | 195772-1 | 58.30 | 71.13 | |
| Set di guida dell'olio | ||||
| 027B | 188605-7 | 2.40 | 2.93 | |
| Cuscinetto scorrevole 5mm | ||||
| 027C | 262570-9 | 1.00 | 1.22 | |
| Set di coltelli | ||||
| 27 | 195772-1 | 58.30 | 71.13 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 028 | 253215-0 | 1.00 | 1.22 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 28 | 253215-0 | 1.00 | 1.22 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 029 | 266809-2 | 1.00 | 1.22 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 29 | 266809-2 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 030 | 911113-1 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 30 | 911113-1 | 1.00 | 1.22 | |
| Coperchio inferiore | ||||
| 031 | 453317-4 | 6.00 | 7.32 | |
| Coperchio inferiore | ||||
| 31 | 453317-4 | 6.00 | 7.32 | |
| Maniglia dell'interruttore "b" | ||||
| 032 | 452679-7 | 3.60 | 4.39 | |
| Maniglia dell'interruttore "b" | ||||
| 32 | 452679-7 | 3.60 | 4.39 | |
| Molla di compressione 5mm | ||||
| 033 | 234261-2 | 1.00 | 1.22 | |
| Molla di compressione 5mm | ||||
| 33 | 234261-2 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 034 | 452682-8 | 6.00 | 7.32 | |
| Maniglia TSC 55 | ||||
| 34 | 452682-8 | 6.00 | 7.32 | |
| Vite 5x25 | ||||
| 035 | 911243-8 | 1.00 | 1.22 | |
| Vite 5x25 | ||||
| 35 | 911243-8 | 1.00 | 1.22 | |
| Paraguardie per le mani | ||||
| 036 | 453316-6 | 7.20 | 8.78 | |
| Paraguardie per le mani | ||||
| 36 | 453316-6 | 7.20 | 8.78 | |
| Vite di rubinetto 4x18 | ||||
| 037 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 37 | 265A48-7 | 1.00 | 1.22 | |
