Qui troverai tutte le parti e i disegni disponibili del 'Makita AF601'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

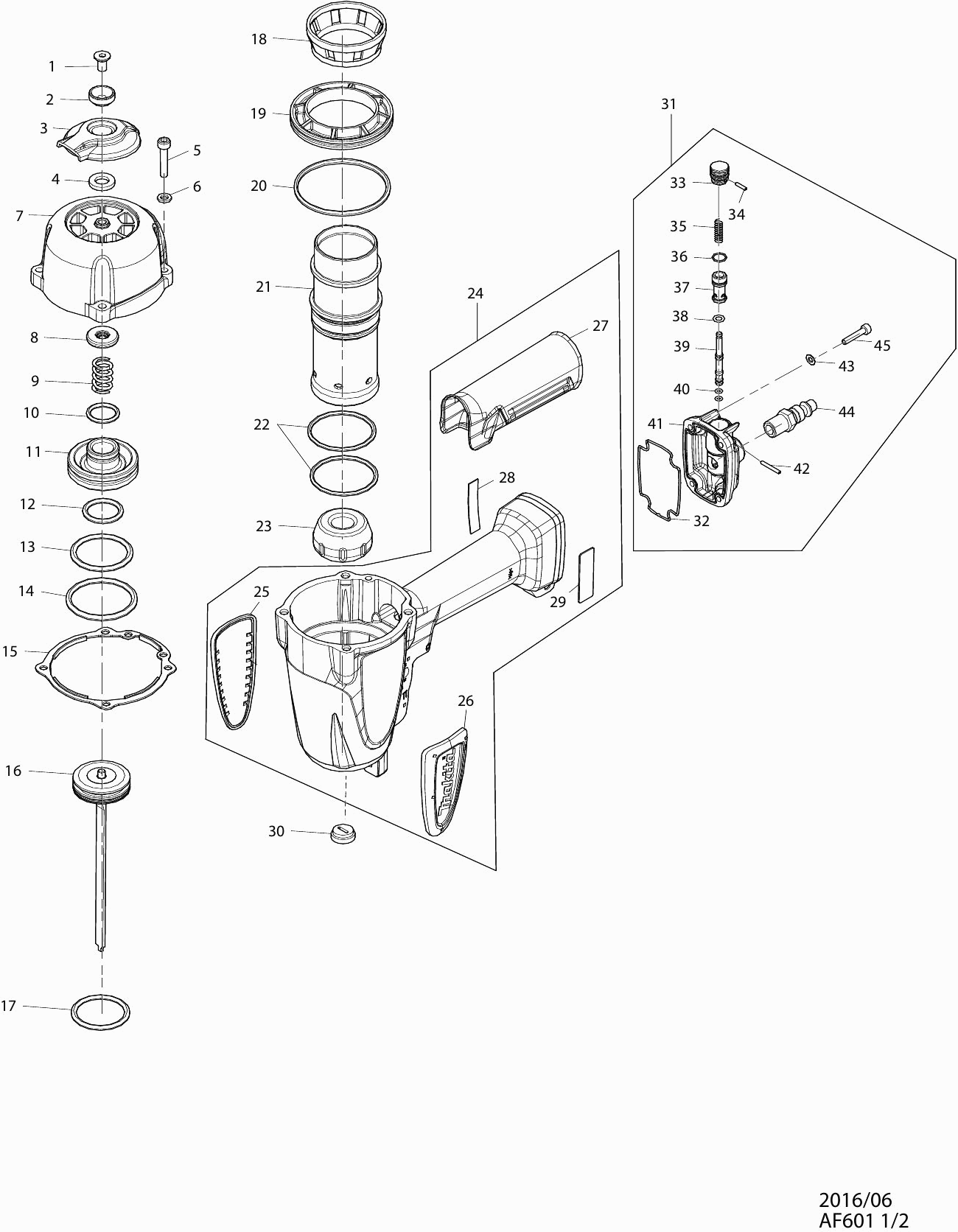

Disegno tecnico del modello Makita AF601
Elenco parti di ricambio del modello Makita AF601
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite a brugola M6x16mm AF601 | ||||
| 001 | HY00000679 | 0.83 | 1.01 | |
| Bussola 6mm AF601 | ||||
| 002 | HY00000632 | 0.98 | 1.20 | |
| Cappuccio di uscita aria AF601 | ||||
| 003 | HY00000596 | 1.39 | 1.70 | |
| Rondella in gomma 10mm AF601 | ||||
| 004 | HY00000627 | 0.83 | 1.01 | |
| Vite a brugola M5x25mm AF506 | ||||
| 005 | HY00000156 | 2.02 | 2.46 | |
| Rondella di bloccaggio 5mm AF506 | ||||
| 006 | HY00000160 | 0.83 | 1.01 | |
| Cappello superiore AF601 | ||||
| 007 | HY00000543 | 21.23 | 25.90 | |
| Ammortizzatore AF601 | ||||
| 008 | HY00000205 | 0.98 | 1.20 | |
| Molla compressione 10mm AF601 | ||||
| 009 | HY00000611 | 0.83 | 1.01 | |
| Anello O 18mm AF601 | ||||
| 010 | HY00000404 | 0.83 | 1.01 | |
| Valvola principale AF601 | ||||
| 011 | HY00000592 | 6.38 | 7.78 | |
| O-ring 22,5mm AF506 | ||||
| 012 | HY00000400 | 0.83 | 1.01 | |
| O-ring 36,5mm AF601 | ||||
| 013 | HY00000401 | 0.83 | 1.01 | |
| Anello O 43mm AF601 | ||||
| 014 | HY00000403 | 0.83 | 1.01 | |
| Guarnizione AF601 | ||||
| 015 | HY00000577 | 0.83 | 1.01 | |
| Spinotto di colpo AF601 | ||||
| 016 | HY00000552 | 15.60 | 19.03 | |
| Anello O 33,5mm | ||||
| 017 | HY00000410 | 0.83 | 1.01 | |
| Conico AF601 | ||||
| 018 | HY00000553 | 1.39 | 1.70 | |
| Spaziatore cilindrico AF601 | ||||
| 019 | HY00000554 | 1.39 | 1.70 | |
| Anello O 62mm AF601 | ||||
| 020 | HY00000407 | 0.83 | 1.01 | |
| Cilindro AF601 | ||||
| 021 | HY00000602 | 11.82 | 14.42 | |
| Anello-O 42mm AF601 | ||||
| 022 | HY00000133 | 0.98 | 1.20 | |
| Tampone AF601 | ||||
| 023 | HY00000545 | 4.45 | 5.43 | |
| Alloggiamento AF601 | ||||
| 024 | HY00000562 | 82.47 | 100.61 | |
| Coperchio di copertura R AF601 | ||||
| 025 | HY00000427 | 1.99 | 2.43 | |
| Coperchio di copertura L AF601 | ||||
| 026 | HY00000426 | 1.99 | 2.43 | |
| Impugnatura AF601 | ||||
| 027 | HY00000559 | 2.71 | 3.31 | |
| Targhetta AF601 | ||||
| 028 | HY00000663 | 2.71 | 3.31 | |
| Etichetta di avvertimento AF353 | ||||
| 029 | HY00000105 | 2.71 | 3.31 | |
| Tappo di tenuta | ||||
| 030 | HY00000023 | 0.83 | 1.01 | |
| Set di sfiato assy AF506 | ||||
| 031 | HY00000494 | 15.60 | 19.03 | |
| Anello di guarnizione AN613 | ||||
| 032 | HY00000580 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | HY00000573 | |||
| Penna 2 | ||||
| 034 | HY00000046 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | HY00000591 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | HY00000399 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | HY00000599 | |||
| O-ring 5mm AF353 | ||||
| 038 | HY00000397 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | HY00000513 | |||
| Anello O 3 | ||||
| 040 | HY00000037 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | HY00000499 | |||
| Spina elastica 2.5-18 | ||||
| 042 | HY00000054 | 0.83 | 1.01 | |
| Rivetto | ||||
| 043 | HY00000070 | 0.83 | 1.01 | |
| Luchtnippel Orion R1/4 | ||||
| 044 | HY00000081 | 1.00 | 1.22 | |
| Bullone a brugola M4x20mm | ||||
| 045 | HY00000530 | 0.83 | 1.01 | |
| Spina elastica 3-26 | ||||
| 046 | HY00000024 | 0.83 | 1.01 | |
| Porta AF601 | ||||
| 047 | HY00000505 | 1.00 | 1.22 | |
| Spina di sicurezza 3x28mm AF601 | ||||
| 048 | HY00000165 | 1.67 | 2.04 | |
| Molla a compressione 8mm AF601 | ||||
| 049 | HY00000607 | 0.83 | 1.01 | |
| Maniglia superiore assy AF601 | ||||
| 050 | HY00000440 | 3.96 | 4.83 | |
| Anello di bloccaggio E-3 AF601 | ||||
| 051 | HY00000659 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | HY00000443 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | HY00000636 | |||
| Pallina 3mm AF601 | ||||
| 054 | HY00000539 | 0.83 | 1.01 | |
| Molla di pressione 2mm AF601 | ||||
| 055 | HY00000470 | 0.83 | 1.01 | |
| Dado di regolazione AF601 | ||||
| 056 | HY00000608 | 1.20 | 1.46 | |
| Valvola di controllo AF601 | ||||
| 057 | HY00000182 | 0.98 | 1.20 | |
| Anello O 6mm AF601 | ||||
| 058 | HY00000131 | 0.83 | 1.01 | |
| Anello O 7mm AF601 | ||||
| 059 | HY00000132 | 0.83 | 1.01 | |
| Anello-O 9mm AF601 | ||||
| 060 | HY00000134 | 0.83 | 1.01 | |
| Molla di compressione 4mm AF601 | ||||
| 061 | HY00000146 | 0.83 | 1.01 | |
| Guida dell'interruttore AF601 | ||||
| 062 | HY00000446 | 0.83 | 1.01 | |
| Anello-O 15mm AF601 | ||||
| 063 | HY00000135 | 0.83 | 1.01 | |
| Anello-O 17mm AF601 | ||||
| 064 | HY00000137 | 0.83 | 1.01 | |
| Anello O 3 | ||||
| 065 | HY00000037 | 0.83 | 1.01 | |
| Guida della valvola di commutazione AF601 | ||||
| 066 | HY00000514 | 0.98 | 1.20 | |
| Supporto per valvola di interruttore AF601 | ||||
| 067 | HY00000447 | 0.83 | 1.01 | |
| Molla di compressione 10mm AF353 | ||||
| 068 | HY00000705 | 0.83 | 1.01 | |
| Anello di bloccaggio E-3 AF601 | ||||
| 069 | HY00000659 | 0.83 | 1.01 | |
| Bus 4mm AF601 | ||||
| 070 | HY00000520 | 0.83 | 1.01 | |
| Montaggio dell'interruttore AF601 | ||||
| 071 | HY00000433 | 2.02 | 2.46 | |
| Rivista assy AF506 | ||||
| 072 | HY00000947 | 25.36 | 30.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 073 | HY00000437 | |||
| Spina elastica 2.5-16 | ||||
| 074 | HY00000053 | 0.83 | 1.01 | |
| Pallina 3mm AF601 | ||||
| 075 | HY00000539 | 0.83 | 1.01 | |
| Molla di pressione 2mm AF601 | ||||
| 076 | HY00000590 | 0.83 | 1.01 | |
| Leva 4mm AF601 | ||||
| 077 | HY00000518 | 0.98 | 1.20 | |
| Dado di bloccaggio M5 AF601 | ||||
| 078 | HY00000528 | 0.83 | 1.01 | |
| Gancio AF601 | ||||
| 079 | HY00000569 | 1.18 | 1.44 | |
| Vite a brugola M5x35mm AF601 | ||||
| 080 | HY00000651 | 0.83 | 1.01 | |
| Cappuccio del magazzino cpl AF601 | ||||
| 081 | HY00000475 | 17.38 | 21.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 082 | HY00000661 | |||
| Dado piatto M4 AF601 | ||||
| 083 | HY00000527 | 0.83 | 1.01 | |
| Vite a brugola M4 x 10 mm | ||||
| 084 | HY00000001 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | HY00000480 | |||
| Molla a spirale AF601 | ||||
| 086 | HY00000618 | 2.02 | 2.46 | |
| Adattatore nasale AF601 | ||||
| 087 | HY00000560 | 0.83 | 1.01 | |
| Vite a brugola M4x12mm AF601 | ||||
| 088 | HY00000653 | 0.83 | 1.01 | |
| Bus 4mm AF601 | ||||
| 089 | HY00000631 | 0.83 | 1.01 | |
| Pulsante assy AF601 | ||||
| 090 | HY00000486 | 9.24 | 11.27 | |
| Vite a Brugola M4x8mm | ||||
| 091 | HY00000540 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 092 | HY00000488 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 093 | HY00000491 | |||
| Dado M4 | ||||
| 094 | HY00000635 | 2.02 | 2.46 | |
| Molla compressione 13mm AF601 | ||||
| 095 | HY00000610 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 096 | HY00000575 | |||
| Chiusura assy AF601 | ||||
| 097 | HY00000535 | 13.82 | 16.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 098 | HY00000430 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 099 | HY00000624 | |||
| Spinotto di bloccaggio 3x22mm AF506 | ||||
| 100 | HY00000531 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | HY00000536 | |||
| Spinotto della cerniera 3mm AF601 | ||||
| 102 | HY00000461 | 0.83 | 1.01 | |
| Rondella in gomma 2mm | ||||
| 103 | HY00000043 | 0.83 | 1.01 | |
| Vite a brugola M5x25mm AF506 | ||||
| 104 | HY00000156 | 2.02 | 2.46 | |
| Piastra AF601 | ||||
| 105 | HY00000537 | 8.21 | 10.02 | |
| Guida per perno di colpo AF601 | ||||
| 106 | HY00000603 | 30.70 | 37.45 | |
| Molla di pressione 3mm AF601 | ||||
| 107 | HY00000469 | 0.83 | 1.01 | |
| Tappo AF601 | ||||
| 108 | HY00000570 | 2.36 | 2.88 | |
| Chiodo a goccia 3-8mm AF601 | ||||
| 109 | HY00000657 | 0.83 | 1.01 | |
| Binario del caricatore AF601 | ||||
| 110 | HY00000621 | 2.71 | 3.31 | |
| Adattatore nasale AF601 | ||||
| 111 | HY00000560 | 0.83 | 1.01 | |
| Braccio di contatto AF601 | ||||
| 112 | HY00000441 | 3.12 | 3.81 | |
| Dado di bloccaggio M4 AF506 | ||||
| 113 | HY00000159 | 0.83 | 1.01 | |
| Vite M4x10mm AF601 | ||||
| 114 | HY00000654 | 0.83 | 1.01 | |
| Bus 4mm AF601 | ||||
| 115 | HY00000631 | 0.83 | 1.01 | |
| Bus 4mm AF601 | ||||
| 116 | HY00000631 | 0.83 | 1.01 | |
| Vite M4x10mm AF601 | ||||
| 117 | HY00000654 | 0.83 | 1.01 | |
| Assemblea del magazzino AF601 | ||||
| 118 | HY00000476 | 41.77 | 50.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 119 | HY00000479 | |||
| Cappuccio del magazzino AF353 | ||||
| 120 | HY00000574 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | HY00000576 | |||
| Vite a brugola M4x10mm AF601 | ||||
| 122 | HY00000656 | 0.83 | 1.01 | |
| Dado di bloccaggio M4 AF506 | ||||
| 123 | HY00000159 | 0.83 | 1.01 | |
| Fermapunti AF601 | ||||
| 124 | HY00000500 | 0.83 | 1.01 | |
| Etichetta di avvertimento AF601 | ||||
| 125 | HY00000584 | 2.71 | 3.31 | |
| Coperchio del magazzino B AF601 | ||||
| 126 | HY00000645 | 2.36 | 2.88 | |
