Qui troverai tutte le parti e i disegni disponibili del 'Makita AF550H'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

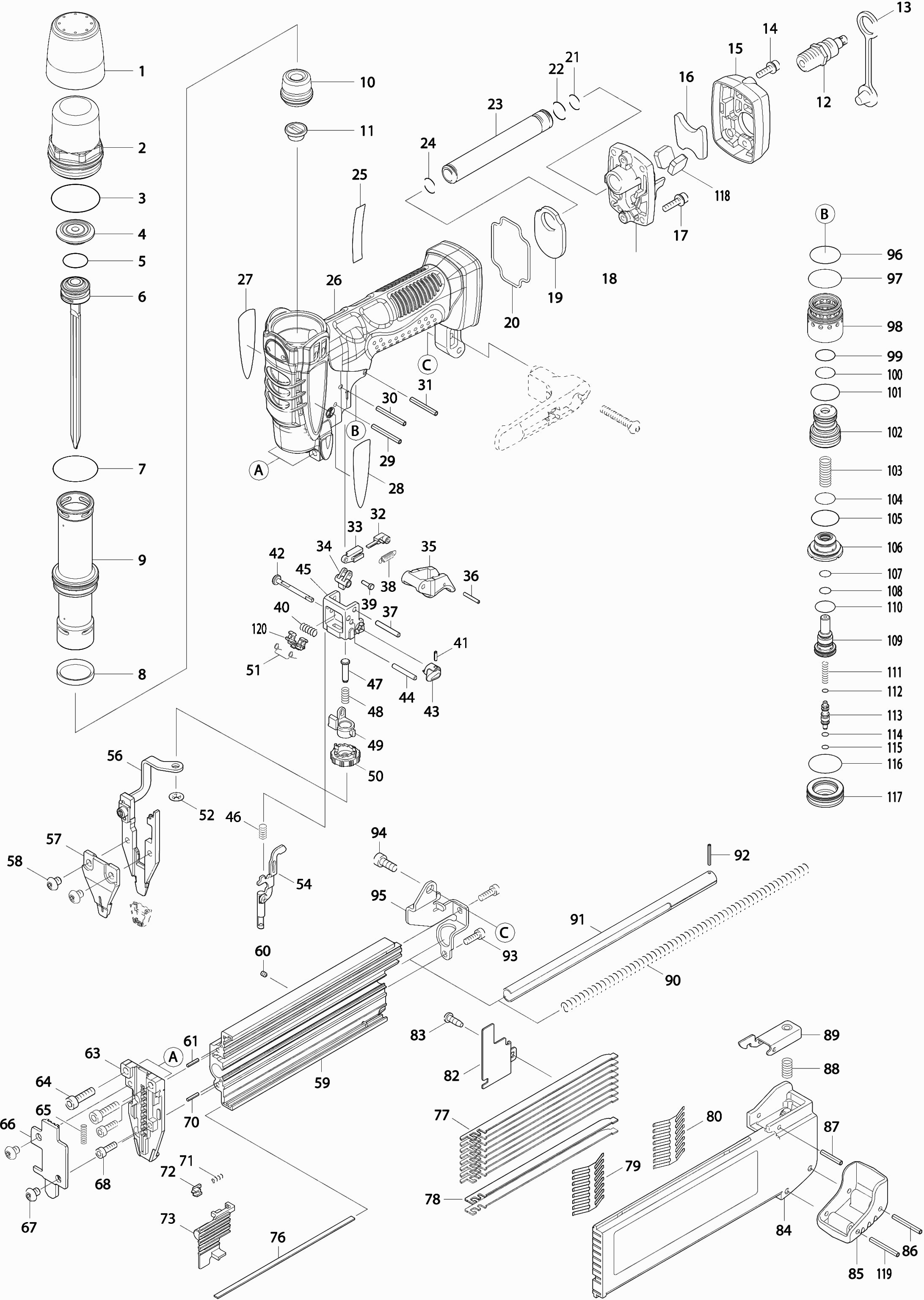

Disegno tecnico del modello Makita AF550H
Elenco parti di ricambio del modello Makita AF550H
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cappuccio di copertura STM 1800 | ||||
| 001 | 450630-1 | 5.06 | 6.17 | |
| Coperchio superiore | ||||
| 002 | 318286-5 | 7.21 | 8.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 213487-9 | |||
| Paraurti posteriore | ||||
| 004 | 424120-0 | 11.34 | 13.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004-1 | 424947-8 | |||
| Anello O 14 | ||||
| 005 | 213189-7 | 5.30 | 6.47 | |
| Spinotto di colpo | ||||
| 006 | 158686-5 | 59.31 | 72.36 | |
| Anello-O 29 Af500Hp/Sr2600 | ||||
| 007 | 213412-0 | 0.83 | 1.01 | |
| Anello D | ||||
| 008 | 424116-1 | 1.75 | 2.14 | |
| CILINDRO | ||||
| 009 | 331830-1 | 27.90 | 34.04 | |
| Paraurti anteriore | ||||
| 010 | 424119-5 | 11.82 | 14.42 | |
| Tappo di sigillatura A | ||||
| 011 | 424233-7 | 3.12 | 3.81 | |
| Tappo di sigillatura A | ||||
| 011-1 | 424233-7 | 3.12 | 3.81 | |
| Inserire Nippel Orion | ||||
| 012 | 243105-5 | 15.60 | 19.03 | |
| Tappo | ||||
| 013 | 286280-4 | 1.24 | 1.51 | |
| Vite a brugola 4x12 | ||||
| 014 | 265353-6 | 0.83 | 1.01 | |
| Cappuccio di scarico | ||||
| 015 | 450632-7 | 3.96 | 4.83 | |
| Filtro | ||||
| 016 | 413123-9 | 3.12 | 3.81 | |
| Bullone esagonale 4x16 | ||||
| 017 | 922127-5 | 0.83 | 1.01 | |
| Coperchio di aspirazione Af500Hp | ||||
| 018 | 318287-3 | 5.98 | 7.30 | |
| Filtro di ingresso | ||||
| 019 | 413122-1 | 3.54 | 4.32 | |
| Rondella | ||||
| 020 | 424117-9 | 1.46 | 1.78 | |
| Anello O 9,5 | ||||
| 021 | 213194-4 | 1.24 | 1.51 | |
| Anello O 9,5 | ||||
| 021-1 | 213194-4 | 1.24 | 1.51 | |
| O-ring 11 | ||||
| 022 | 213105-9 | 0.83 | 1.01 | |
| Tubo | ||||
| 023 | 331832-7 | 8.27 | 10.09 | |
| Anello O 9,5 | ||||
| 024 | 213194-4 | 1.24 | 1.51 | |
| Anello O 9,5 | ||||
| 024-1 | 213194-4 | 1.24 | 1.51 | |
| Targa di nome "af550h" | ||||
| 025 | 865254-4 | 2.71 | 3.31 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 026 | 188601-5 | 105.51 | 128.72 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 026-1 | 188601-5 | 105.51 | 128.72 | |
| Etichetta logo Makita R | ||||
| 027 | 819313-6 | 3.60 | 4.39 | |
| Etichetta logo Makita R | ||||
| 027-1 | 819313-6 | 3.60 | 4.39 | |
| Etichetta logo Makita L | ||||
| 028 | 819314-4 | 2.71 | 3.31 | |
| Etichetta logo Makita L | ||||
| 028-1 | 819314-4 | 2.71 | 3.31 | |
| Spina di bloccaggio 3-28 | ||||
| 029 | 951075-1 | 0.83 | 1.01 | |
| Spina di bloccaggio 3-28 | ||||
| 030 | 951075-1 | 0.83 | 1.01 | |
| Spina elastica 3-26 | ||||
| 031 | 258037-3 | 0.83 | 1.01 | |
| Spina elastica 3-26 | ||||
| 031-1 | 258037-3 | 0.83 | 1.01 | |
| Bullone di bloccaggio | ||||
| 032 | 310263-3 | 3.12 | 3.81 | |
| Guida per perno di blocco | ||||
| 033 | 310296-8 | 2.71 | 3.31 | |
| Guida per perno di blocco | ||||
| 033-1 | 310296-8 | 2.71 | 3.31 | |
| Blocco di connessione | ||||
| 034 | 310312-6 | 3.11 | 3.79 | |
| Blocco di connessione | ||||
| 034-1 | 310312-6 | 3.11 | 3.79 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 035 | 450633-5 | 3.96 | 4.83 | |
| Spina elastica 2-14 | ||||
| 036 | 951010-9 | 0.83 | 1.01 | |
| Penna 3 | ||||
| 037 | 256221-4 | 0.83 | 1.01 | |
| Molla a compressione 4 | ||||
| 038 | 231856-2 | 0.98 | 1.20 | |
| Penna 2 | ||||
| 039 | 268218-1 | 3.96 | 4.83 | |
| Molla di compressione 5 | ||||
| 040 | 231309-1 | 0.83 | 1.01 | |
| Spina 2-8 | ||||
| 041 | 951001-0 | 0.83 | 1.01 | |
| Perno di arresto compreso.94 | ||||
| 042 | 324948-5 | 3.96 | 4.83 | |
| PULSANTE | ||||
| 043 | 450786-0 | 3.96 | 4.83 | |
| Penna 3 | ||||
| 044 | 256221-4 | 0.83 | 1.01 | |
| Piastra di montaggio dell'interruttore | ||||
| 045 | 451332-2 | 2.02 | 2.46 | |
| Piastra di montaggio dell'interruttore | ||||
| 045-2 | 451332-2 | 2.02 | 2.46 | |
| Molla di compressione 5 | ||||
| 046 | 234067-8 | 0.83 | 1.01 | |
| Penna 4 | ||||
| 047 | 268243-2 | 1.20 | 1.46 | |
| Penna 4 | ||||
| 047-1 | 268243-2 | 1.20 | 1.46 | |
| Molla di compressione 5 | ||||
| 048 | 234069-4 | 4.44 | 5.42 | |
| Molla di compressione 5 | ||||
| 048-1 | 234100-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 310313-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 049-1 | 310313-4 | |||
| REGOLATORE | ||||
| 050 | 310266-7 | 13.26 | 16.18 | |
| Molla di torsione TSF 55 | ||||
| 051 | 233533-2 | 10.50 | 12.81 | |
| Dado di pressione M3 | ||||
| 052 | 259009-1 | 0.83 | 1.01 | |
| BRACCIO | ||||
| 054 | 165568-4 | 10.50 | 12.81 | |
| Braccio di contatto, completo | ||||
| 056 | 158687-3 | 30.70 | 37.45 | |
| Guida perno di percussione anteriore | ||||
| 057 | 310268-3 | 17.38 | 21.20 | |
| Vite met. Ck Inb M5x6mm | ||||
| 058 | 266577-7 | 0.83 | 1.01 | |
| Vite met. Ck Inb M5x6mm | ||||
| 058-1 | 266577-7 | 0.83 | 1.01 | |
| MAGAZZINO SA | ||||
| 059 | 331833-5 | 25.36 | 30.94 | |
| Vite di regolazione M3x4mm | ||||
| 060 | 266999-1 | 0.83 | 1.01 | |
| Vite di regolazione M3x4mm | ||||
| 060-1 | 266999-1 | 0.83 | 1.01 | |
| Spina elastica 2-10 | ||||
| 061 | 951004-4 | 0.83 | 1.01 | |
| Piastra del naso | ||||
| 063 | 310270-6 | 41.77 | 50.96 | |
| Vite a brugola 5X20 | ||||
| 064 | 266369-4 | 0.83 | 1.01 | |
| Molla di compressione 3 | ||||
| 065 | 234099-5 | 0.83 | 1.01 | |
| Molla di compressione 3 | ||||
| 065-1 | 234099-5 | 0.83 | 1.01 | |
| Guida perno di percussione posteriore | ||||
| 066 | 310271-4 | 19.99 | 24.39 | |
| Vite met. Ck Inb M5x6mm | ||||
| 067 | 266577-7 | 0.83 | 1.01 | |
| Vite met. Ck Inb M5x6mm | ||||
| 067-1 | 266577-7 | 0.83 | 1.01 | |
| Vite a brugola 4x12 | ||||
| 068 | 265353-6 | 0.83 | 1.01 | |
| Spina elastica 2-10 | ||||
| 070 | 951004-4 | 0.83 | 1.01 | |
| Molla di compressione 3 | ||||
| 071 | 233018-8 | 0.83 | 1.01 | |
| Uscita Bpt350 | ||||
| 072 | 310176-8 | 3.12 | 3.81 | |
| Piastra di pressione ISC 240 completa | ||||
| 073 | 310269-1 | 22.55 | 27.51 | |
| Piastra per chiodi | ||||
| 076 | 345955-5 | 3.96 | 4.83 | |
| Piastra di guida per unghie A | ||||
| 077 | 345951-3 | 3.96 | 4.83 | |
| Piastra di guida per chiodi B | ||||
| 078 | 345956-3 | 3.96 | 4.83 | |
| Molla a Balia | ||||
| 079 | 232244-6 | 3.96 | 4.83 | |
| Molla a Balia | ||||
| 080 | 232244-6 | 3.96 | 4.83 | |
| Piastra di copertura | ||||
| 082 | 345952-1 | 3.96 | 4.83 | |
| Vite autofilettante 4x12 | ||||
| 083 | 266451-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 083-1 | 266020-6 | |||
| Coperchio scorrevole completo | ||||
| 084 | 158750-2 | 23.04 | 28.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 084-1 | 142806-1 | |||
| Paraurti del magazzino | ||||
| 085 | 424122-6 | 3.96 | 4.83 | |
| Spina di bloccaggio 3-28 | ||||
| 086 | 951075-1 | 0.83 | 1.01 | |
| Spinotto a chiodo 3-22 A | ||||
| 087 | 258033-1 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 233097-6 | |||
| Leva di blocco | ||||
| 089 | 345954-7 | 3.96 | 4.83 | |
| Molla a Compressione 6 | ||||
| 090 | 234071-7 | 3.96 | 4.83 | |
| Boccola di guida STM 1800 | ||||
| 091 | 345957-1 | 11.82 | 14.42 | |
| Perno di bloccaggio 2-16 | ||||
| 092 | 951013-3 | 0.83 | 1.01 | |
| Vite a brugola 4x12 | ||||
| 093 | 265353-6 | 0.83 | 1.01 | |
| Vite a brugola m5x14 | ||||
| 094 | 265909-5 | 1.26 | 1.54 | |
| Piastra di accoppiamento | ||||
| 095 | 345953-9 | 3.97 | 4.84 | |
| Anello O 20 | ||||
| 096 | 213310-8 | 0.83 | 1.01 | |
| Anello O 22 | ||||
| 097 | 213373-4 | 1.18 | 1.44 | |
| Guida valvola di commutazione | ||||
| 098 | 331831-9 | 8.21 | 10.02 | |
| Anello O 11.2 | ||||
| 099 | 213137-6 | 1.67 | 2.04 | |
| Anello O 12,5 | ||||
| 100 | 213191-0 | 1.67 | 2.04 | |
| Anello O 18 | ||||
| 101 | 213262-3 | 0.98 | 1.20 | |
| VALVOLA PRINCIPALE | ||||
| 102 | 412091-3 | 38.75 | 47.28 | |
| Molla di compressione 7 | ||||
| 103 | 234070-9 | 0.98 | 1.20 | |
| Anello O 14 | ||||
| 104 | 213162-7 | 0.83 | 1.01 | |
| Anello O 18 | ||||
| 105 | 213275-4 | 0.83 | 1.01 | |
| Guida valvola di commutazione | ||||
| 106 | 324912-6 | 9.24 | 11.27 | |
| Anello O-ring 6 | ||||
| 107 | 213998-4 | 2.36 | 2.88 | |
| Anello O-ring 6 | ||||
| 108 | 213998-4 | 2.36 | 2.88 | |
| Valvola di controllo | ||||
| 109 | 451026-9 | 36.08 | 44.02 | |
| Valvola di controllo | ||||
| 109-1 | 451026-9 | 36.08 | 44.02 | |
| Anello O 14 | ||||
| 110 | 213162-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 234068-6 | |||
| Anello O 3 | ||||
| 112 | 213034-6 | 0.83 | 1.01 | |
| Stelo valvola di commutazione | ||||
| 113 | 325634-1 | 5.70 | 6.95 | |
| Stelo valvola di commutazione | ||||
| 113-1 | 325634-1 | 5.70 | 6.95 | |
| Anello O 3 | ||||
| 114 | 213979-8 | 1.46 | 1.78 | |
| Anello O 3 | ||||
| 115 | 213979-8 | 1.46 | 1.78 | |
| Anello O 22 | ||||
| 116 | 213373-4 | 1.18 | 1.44 | |
| Corpo della valvola di commutazione | ||||
| 117 | 325633-3 | 12.31 | 15.02 | |
| Corpo della valvola di commutazione | ||||
| 117-1 | 325633-3 | 12.31 | 15.02 | |
| Filtro | ||||
| 118 | 413125-5 | 2.02 | 2.46 | |
| Spina di bloccaggio 3-28 | ||||
| 119 | 951075-1 | 0.83 | 1.01 | |
| Collegamento di connessione | ||||
| 120 | 310284-5 | 15.60 | 19.03 | |
