Qui troverai tutte le parti e i disegni disponibili di “Makita AF505”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

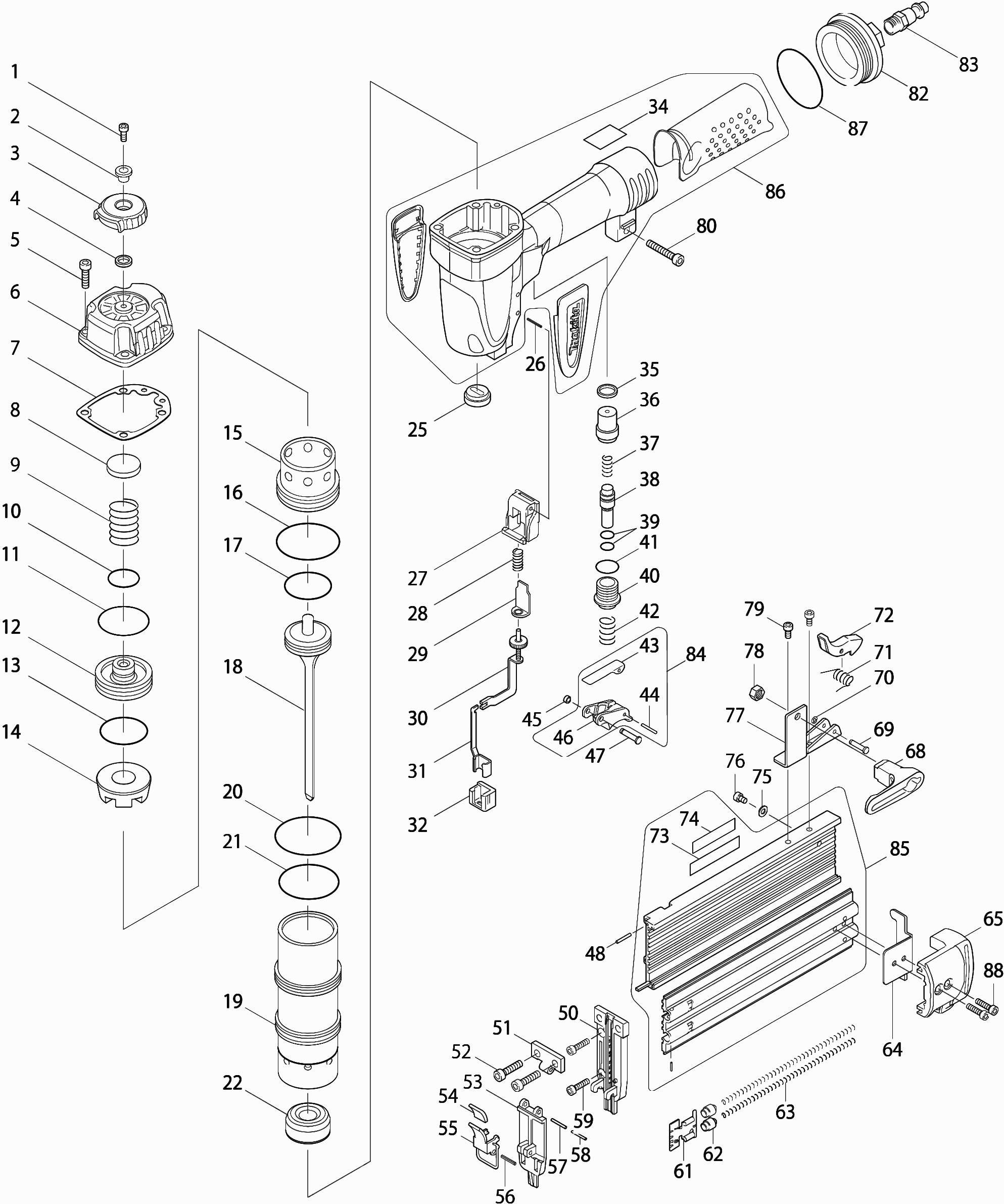

Disegni tecnici di Makita AF505
Elenco parti di Makita AF505
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| A01 | HY00000090 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| A02 | 192517-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| A02-1 | 195246-2 | |||
| TACKEROLIE 18ML | ||||
| A03 | 194381-3 | 3.00 | 3.66 | |
| Vite a brugola M4 x 10 mm | ||||
| 001 | HY00000001 | 1.00 | 1.22 | |
| Manicotto 4 | ||||
| 002 | HY00000002 | 1.00 | 1.22 | |
| Cappuccio di scarico | ||||
| 003 | HY00000003 | 1.20 | 1.46 | |
| Anello di gomma 7 | ||||
| 004 | HY00000004 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 005 | HY00000005 | |||
| Coperchio superiore | ||||
| 006 | HY00000006 | 8.40 | 10.25 | |
| Guarnizione, coperchio superiore- | ||||
| 007 | HY00000007 | 4.80 | 5.86 | |
| Protezione AF-DW | ||||
| 008 | HY00000008 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 009 | HY00000009 | 1.00 | 1.22 | |
| O-ring 12 | ||||
| 010 | HY00000010 | 1.00 | 1.22 | |
| O-anello 33 | ||||
| 011 | HY00000011 | 1.00 | 1.22 | |
| VALVOLA PRINCIPALE | ||||
| 012 | HY00000012 | 3.60 | 4.39 | |
| Anello O 29 | ||||
| 013 | HY00000013 | 1.00 | 1.22 | |
| Protezione P | ||||
| 014 | HY00000014 | 1.00 | 1.22 | |
| Distributore | ||||
| 015 | HY00000015 | 3.60 | 4.39 | |
| Anello O 46 | ||||
| 016 | HY00000016 | 1.00 | 1.22 | |
| O-ring 24 | ||||
| 017 | HY00000017 | 1.00 | 1.22 | |
| Spinotto di colpo | ||||
| 018 | HY00000018 | 13.20 | 16.10 | |
| CILINDRO | ||||
| 019 | HY00000019 | 8.40 | 10.25 | |
| Anello O 36 | ||||
| 020 | HY00000020 | 1.20 | 1.46 | |
| O-anello 31 | ||||
| 021 | HY00000021 | 1.00 | 1.22 | |
| Protezione F | ||||
| 022 | HY00000022 | 2.40 | 2.93 | |
| Protezione F | ||||
| 022-1 | HY00000022 | 2.40 | 2.93 | |
| Tappo di tenuta | ||||
| 025 | HY00000023 | 1.00 | 1.22 | |
| Spina elastica 3-26 | ||||
| 026 | HY00000024 | 1.00 | 1.22 | |
| Supporto | ||||
| 027 | HY00000025 | 1.20 | 1.46 | |
| Molla di compressione 5 | ||||
| 028 | HY00000026 | 1.00 | 1.22 | |
| Fermaglio | ||||
| 029 | HY00000027 | 1.20 | 1.46 | |
| Braccio di contatto | ||||
| 030 | HY00000028 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | HY00000029 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 032 | HY00000030 | |||
| Etichetta "avvertimento" | ||||
| 034 | HY00000032 | 2.40 | 2.93 | |
| Anello di gomma 8mm | ||||
| 035 | HY00000033 | 1.00 | 1.22 | |
| Guida valvola di commutazione | ||||
| 036 | HY00000034 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 037 | HY00000035 | 1.00 | 1.22 | |
| Stelo valvola di commutazione | ||||
| 038 | HY00000036 | 1.20 | 1.46 | |
| Anello O 3 | ||||
| 039 | HY00000037 | 1.00 | 1.22 | |
| Corpo della valvola di commutazione | ||||
| 040 | HY00000038 | 2.40 | 2.93 | |
| O-ring 11 | ||||
| 041 | HY00000039 | 1.00 | 1.22 | |
| Molla a compressione 10 | ||||
| 042 | HY00000040 | 1.00 | 1.22 | |
| Bullone di bloccaggio | ||||
| 043 | HY00000041 | 1.00 | 1.22 | |
| Spina elastica 2,5-17 | ||||
| 044 | HY00000042 | 1.00 | 1.22 | |
| Rondella in gomma 2mm | ||||
| 045 | HY00000043 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 046 | HY00000044 | 1.20 | 1.46 | |
| Penna 3 | ||||
| 047 | HY00000045 | 1.00 | 1.22 | |
| Penna 2 | ||||
| 048 | HY00000046 | 1.00 | 1.22 | |
| Guida per perno di battuta | ||||
| 050 | HY00000047 | 10.80 | 13.18 | |
| Piastra di montaggio | ||||
| 051 | HY00000048 | 3.60 | 4.39 | |
| Vite a brugola M5 x 22 mm | ||||
| 052 | HY00000049 | 1.00 | 1.22 | |
| Porta TURBO II ET-BG | ||||
| 053 | HY00000050 | 6.00 | 7.32 | |
| Tappo | ||||
| 054 | HY00000051 | 1.00 | 1.22 | |
| Leva di serraggio | ||||
| 055 | HY00000052 | 1.00 | 1.22 | |
| Spina elastica 2.5-16 | ||||
| 056 | HY00000053 | 1.00 | 1.22 | |
| Spina elastica 2.5-18 | ||||
| 057 | HY00000054 | 1.00 | 1.22 | |
| Spina elastica 1.5-18 | ||||
| 058 | HY00000055 | 1.00 | 1.22 | |
| Vite esagonale incassata M4 x 16 mm | ||||
| 059 | HY00000056 | 1.20 | 1.46 | |
| Piastra di pressione ISC 240 completa | ||||
| 061 | HY00000057 | 1.20 | 1.46 | |
| Spina 7 | ||||
| 062 | HY00000058 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 063 | HY00000059 | 2.40 | 2.93 | |
| Piastra del magazine | ||||
| 064 | HY00000060 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | HY00000061 | |||
| GANCIO | ||||
| 068 | HY00000062 | 2.40 | 2.93 | |
| Penna 3 | ||||
| 069 | HY00000063 | 1.00 | 1.22 | |
| Anello di bloccaggio E-2.5 | ||||
| 070 | HY00000064 | 1.00 | 1.22 | |
| Molla di torsione | ||||
| 071 | HY00000065 | 1.00 | 1.22 | |
| Leva di blocco | ||||
| 072 | HY00000066 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 073 | HY00000068 | |||
| Rivetto | ||||
| 075 | HY00000070 | 1.00 | 1.22 | |
| Vite esagonale incassata M4 x 6 mm | ||||
| 076 | HY00000071 | 1.00 | 1.22 | |
| Piastra di accoppiamento | ||||
| 077 | HY00000072 | 2.40 | 2.93 | |
| Dado M5 | ||||
| 078 | HY00000073 | 1.00 | 1.22 | |
| Vite esagonale incassata M4 x 8 mm | ||||
| 079 | HY00000074 | 1.00 | 1.22 | |
| Vite Allen M5 x 30 mm | ||||
| 080 | HY00000075 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 082 | HY00000078 | |||
| LUCHTNIPPEL ORION R1/4" | ||||
| 083 | HY00000081 | 1.00 | 1.22 | |
| SET DI INTERRUTTORI | ||||
| 084 | HY00000083 | 1.20 | 1.46 | |
| Magazzino assy AF505N | ||||
| 085 | HY00000085 | 23.10 | 28.18 | |
| Carcassa assy AF505N | ||||
| 086 | HY00000088 | 30.80 | 37.58 | |
| Anello O 36 | ||||
| 087 | HY00000020 | 1.20 | 1.46 | |
| Vite esagonale incassata M4 x 16 mm | ||||
| 088 | HY00000056 | 1.20 | 1.46 | |
