Qui troverai tutte le parti e i disegni disponibili di “Makita AF500HP”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

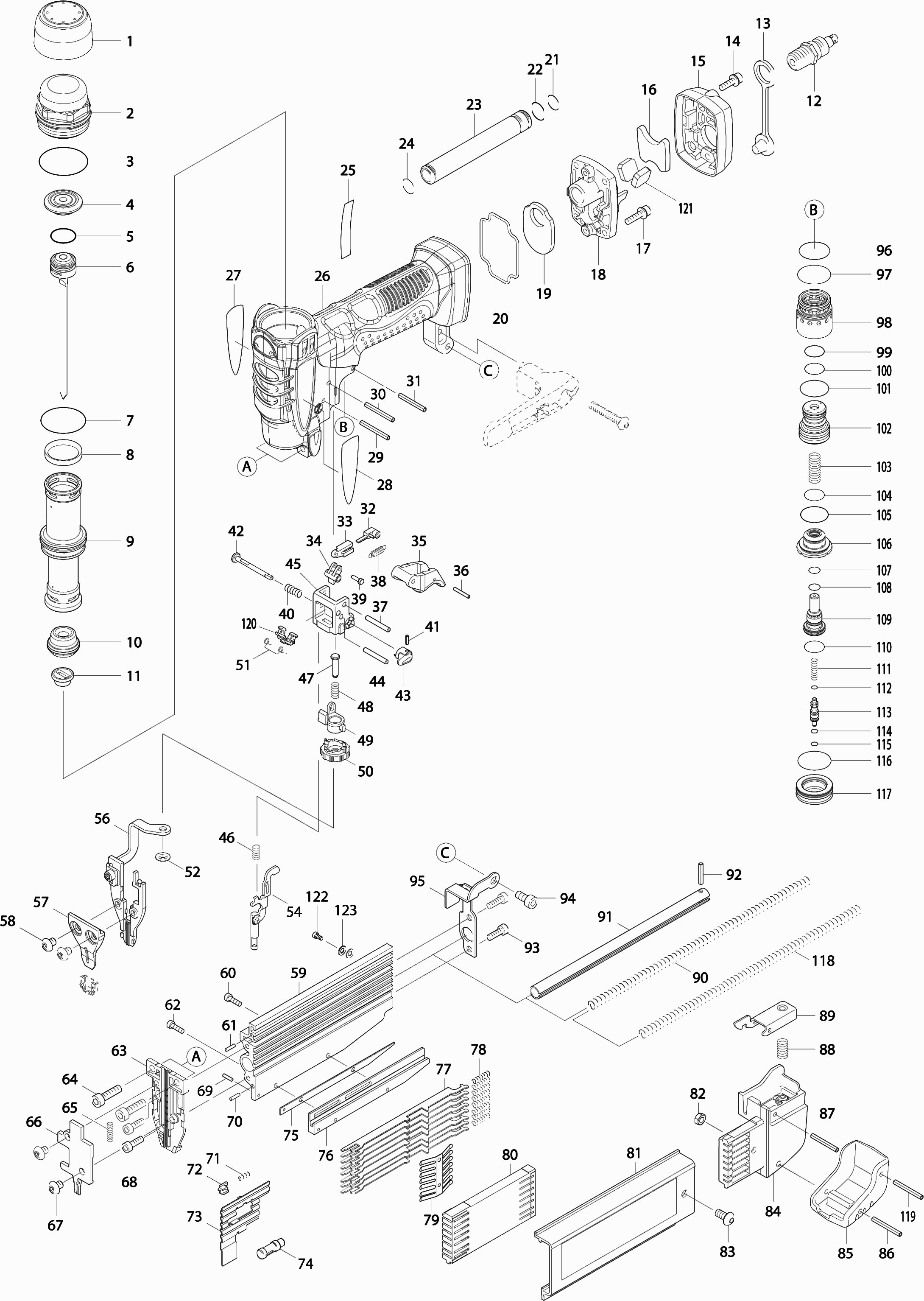

Disegni tecnici di Makita AF500HP
Elenco parti di Makita AF500HP
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio di copertura STM 1800 | ||||
| 001 | 450628-8 | 2.40 | 2.93 | |
| Coperchio superiore | ||||
| 002 | 318284-9 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 213487-9 | |||
| Paraurti posteriore | ||||
| 004 | 424120-0 | 12.10 | 14.76 | |
| Anello O 14 | ||||
| 005 | 213190-2 | 9.60 | 11.71 | |
| Spinotto di colpo | ||||
| 006 | 158681-5 | 72.60 | 88.57 | |
| Anello-O 29 Af500Hp/Sr2600 | ||||
| 007 | 213412-0 | 1.20 | 1.46 | |
| Anello D | ||||
| 008 | 424116-1 | 2.40 | 2.93 | |
| CILINDRO | ||||
| 009 | 331829-6 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 424130-7 | |||
| Tappo di sigillatura A | ||||
| 011 | 424233-7 | 3.60 | 4.39 | |
| Inserire Nippel Orion | ||||
| 012 | 243105-5 | 16.50 | 20.13 | |
| Tappo | ||||
| 013 | 286280-4 | 2.40 | 2.93 | |
| Vite a brugola 4x12 | ||||
| 014 | 265353-6 | 1.20 | 1.46 | |
| Cappuccio di scarico | ||||
| 015 | 450632-7 | 4.80 | 5.86 | |
| Filtro | ||||
| 016 | 413123-9 | 3.60 | 4.39 | |
| Bullone esagonale 4x16 | ||||
| 017 | 922127-5 | 1.00 | 1.22 | |
| Coperchio di aspirazione Af500Hp | ||||
| 018 | 318287-3 | 6.00 | 7.32 | |
| Filtro di ingresso | ||||
| 019 | 413122-1 | 3.60 | 4.39 | |
| Rondella | ||||
| 020 | 424117-9 | 2.40 | 2.93 | |
| Anello O 9,5 | ||||
| 021 | 213194-4 | 2.40 | 2.93 | |
| O-ring 11 | ||||
| 022 | 213105-9 | 1.00 | 1.22 | |
| Tubo | ||||
| 023 | 331832-7 | 8.40 | 10.25 | |
| Anello O 9,5 | ||||
| 024 | 213194-4 | 2.40 | 2.93 | |
| Targa di nome "af500hp" | ||||
| 025 | 865252-8 | 3.60 | 4.39 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 026 | 188601-5 | 105.60 | 128.83 | |
| Etichetta logo Makita R | ||||
| 027 | 819313-6 | 3.60 | 4.39 | |
| Etichetta logo Makita L | ||||
| 028 | 819314-4 | 2.40 | 2.93 | |
| Spina di bloccaggio 3-28 | ||||
| 029 | 951075-1 | 1.00 | 1.22 | |
| Spina di bloccaggio 3-28 | ||||
| 030 | 951075-1 | 1.00 | 1.22 | |
| Spina elastica 3-26 | ||||
| 031 | 258037-3 | 1.00 | 1.22 | |
| Bullone di bloccaggio | ||||
| 032 | 310263-3 | 3.60 | 4.39 | |
| Guida per perno di blocco | ||||
| 033 | 310296-8 | 3.60 | 4.39 | |
| Blocco di connessione | ||||
| 034 | 310312-6 | 3.60 | 4.39 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 035 | 450633-5 | 4.80 | 5.86 | |
| Spina elastica 2-14 | ||||
| 036 | 951010-9 | 1.00 | 1.22 | |
| Penna 3 | ||||
| 037 | 256221-4 | 1.00 | 1.22 | |
| Molla a compressione 4 | ||||
| 038 | 231856-2 | 1.20 | 1.46 | |
| Penna 2 | ||||
| 039 | 268218-1 | 4.80 | 5.86 | |
| Molla di compressione 5 | ||||
| 040 | 231309-1 | 1.00 | 1.22 | |
| Spina 2-8 | ||||
| 041 | 951001-0 | 1.00 | 1.22 | |
| Perno di arresto compreso.94 | ||||
| 042 | 324948-5 | 4.80 | 5.86 | |
| PULSANTE | ||||
| 043 | 450786-0 | 4.80 | 5.86 | |
| Penna 3 | ||||
| 044 | 256221-4 | 1.00 | 1.22 | |
| Piastra di montaggio dell'interruttore | ||||
| 045 | 451332-2 | 2.40 | 2.93 | |
| Molla di compressione 5 | ||||
| 046 | 234067-8 | 1.00 | 1.22 | |
| Penna 4 | ||||
| 047 | 268243-2 | 1.20 | 1.46 | |
| Molla di compressione 5 | ||||
| 048 | 234100-6 | 1.00 | 1.22 | |
| Fermaglio | ||||
| 049 | 310265-9 | 6.00 | 7.32 | |
| REGOLATORE | ||||
| 050 | 310286-1 | 13.20 | 16.10 | |
| Molla di torsione TSF 55 | ||||
| 051 | 233533-2 | 10.80 | 13.18 | |
| Dado di pressione M3 | ||||
| 052 | 259009-1 | 1.00 | 1.22 | |
| BRACCIO | ||||
| 054 | 165567-6 | 10.80 | 13.18 | |
| Braccio di contatto | ||||
| 056 | 140582-1 | 36.30 | 44.29 | |
| Coperchio del punto di contatto | ||||
| 057 | 310261-7 | 20.90 | 25.50 | |
| Vite met. Ck Inb M5x6mm | ||||
| 058 | 266577-7 | 1.20 | 1.46 | |
| MAGAZZINO SA | ||||
| 059 | 331826-2 | 22.00 | 26.84 | |
| Bullone Allen M3x10 | ||||
| 060 | 266177-3 | 1.00 | 1.22 | |
| Spina 2-8 | ||||
| 061 | 951001-0 | 1.00 | 1.22 | |
| Bullone Allen M3x10 | ||||
| 062 | 266177-3 | 1.00 | 1.22 | |
| Guida per perno di battuta | ||||
| 063 | 310259-4 | 59.40 | 72.47 | |
| Vite a testa esagonale m5x18 | ||||
| 064 | 265853-6 | 1.00 | 1.22 | |
| Molla di compressione 3 | ||||
| 065 | 234119-5 | 4.80 | 5.86 | |
| Coperchio guida asta | ||||
| 066 | 310260-9 | 34.10 | 41.60 | |
| Vite met. Ck Inb M5x6mm | ||||
| 067 | 266577-7 | 1.20 | 1.46 | |
| Vite a brugola 4x12 | ||||
| 068 | 265353-6 | 1.20 | 1.46 | |
| Spina 2-8 | ||||
| 069 | 951001-0 | 1.00 | 1.22 | |
| Spina 2-8 | ||||
| 070 | 951001-0 | 1.00 | 1.22 | |
| Molla di compressione 3 | ||||
| 071 | 233018-8 | 1.00 | 1.22 | |
| Uscita Bpt350 | ||||
| 072 | 310176-8 | 3.60 | 4.39 | |
| Piastra di pressione ISC 240 completa | ||||
| 073 | 345947-4 | 4.80 | 5.86 | |
| Perno del collare 5-7 | ||||
| 074 | 450627-0 | 4.80 | 5.86 | |
| Supporto di distanza | ||||
| 075 | 345945-8 | 4.80 | 5.86 | |
| Guida Inferiore del Chiodo | ||||
| 076 | 331827-0 | 9.60 | 11.71 | |
| Knockout di unghie | ||||
| 077 | 345946-6 | 4.80 | 5.86 | |
| Molla di compressione 4 | ||||
| 078 | 233476-8 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 079 | 232243-8 | 4.80 | 5.86 | |
| Portaguida per unghie | ||||
| 080 | 450624-6 | 4.80 | 5.86 | |
| Guida unghie superiore | ||||
| 081 | 158749-7 | 36.30 | 44.29 | |
| Etichetta di avvertimento | ||||
| 081A | 810418-5 | 2.40 | 2.93 | |
| Dado esagonale M4 | ||||
| 082 | 931102-0 | 1.00 | 1.22 | |
| Bullone a testa esagonale con pomello M4x8 | ||||
| 083 | 266430-7 | 4.80 | 5.86 | |
| Coperchio scorrevole | ||||
| 084 | 450625-4 | 6.00 | 7.32 | |
| Paraurti del magazzino | ||||
| 085 | 424113-7 | 4.80 | 5.86 | |
| Spina di bloccaggio 3-28 | ||||
| 086 | 951075-1 | 1.00 | 1.22 | |
| Spina di espansione 3-24 | ||||
| 087 | 951072-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 233097-6 | |||
| Leva di blocco | ||||
| 089 | 345954-7 | 4.80 | 5.86 | |
| Molla a Compressione 6 | ||||
| 090 | 234066-0 | 2.40 | 2.93 | |
| Boccola di guida STM 1800 | ||||
| 091 | 345948-2 | 4.80 | 5.86 | |
| Spina di espansione 3-16 | ||||
| 092 | 951063-8 | 1.00 | 1.22 | |
| Vite a brugola 4x12 | ||||
| 093 | 265353-6 | 1.20 | 1.46 | |
| Vite a brugola m5x14 | ||||
| 094 | 265909-5 | 2.40 | 2.93 | |
| Piastra di accoppiamento | ||||
| 095 | 345949-0 | 4.80 | 5.86 | |
| Anello O 20 | ||||
| 096 | 213310-8 | 1.20 | 1.46 | |
| Anello O 22 | ||||
| 097 | 213373-4 | 1.20 | 1.46 | |
| Guida valvola di commutazione | ||||
| 098 | 331831-9 | 8.40 | 10.25 | |
| Anello O 11.2 | ||||
| 099 | 213137-6 | 2.40 | 2.93 | |
| Anello O 12,5 | ||||
| 100 | 213191-0 | 2.40 | 2.93 | |
| Anello O 18 | ||||
| 101 | 213262-3 | 1.20 | 1.46 | |
| VALVOLA PRINCIPALE | ||||
| 102 | 412091-3 | 39.60 | 48.31 | |
| Molla di compressione 7 | ||||
| 103 | 234070-9 | 1.20 | 1.46 | |
| Anello O 14 | ||||
| 104 | 213162-7 | 1.00 | 1.22 | |
| Anello O 18 | ||||
| 105 | 213275-4 | 1.00 | 1.22 | |
| Guida valvola di commutazione | ||||
| 106 | 324912-6 | 9.60 | 11.71 | |
| Anello O-ring 6 | ||||
| 107 | 213998-4 | 2.40 | 2.93 | |
| Anello O-ring 6 | ||||
| 108 | 213998-4 | 2.40 | 2.93 | |
| Valvola di controllo | ||||
| 109 | 451204-1 | 34.10 | 41.60 | |
| Anello O 14 | ||||
| 110 | 213162-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 234068-6 | |||
| Anello O 3 | ||||
| 112 | 213979-8 | 2.40 | 2.93 | |
| Stelo valvola di commutazione | ||||
| 113 | 325691-9 | 6.00 | 7.32 | |
| Anello O 3 | ||||
| 114 | 213979-8 | 2.40 | 2.93 | |
| Anello O 3 | ||||
| 115 | 213979-8 | 2.40 | 2.93 | |
| Anello O 22 | ||||
| 116 | 213373-4 | 1.20 | 1.46 | |
| Corpo della valvola di commutazione | ||||
| 117 | 325633-3 | 13.20 | 16.10 | |
| Molla di compressione 5 | ||||
| 118 | 234110-3 | 2.40 | 2.93 | |
| Spina di bloccaggio 3-28 | ||||
| 119 | 951075-1 | 1.00 | 1.22 | |
| Collegamento di connessione | ||||
| 120 | 310284-5 | 16.50 | 20.13 | |
| Filtro | ||||
| 121 | 413125-5 | 2.40 | 2.93 | |
| Vite M3 | ||||
| 122 | 265591-0 | 6.00 | 7.32 | |
| Rivetto 3 | ||||
| 123 | 941002-6 | 1.00 | 1.22 | |
