Qui troverai tutte le parti e i disegni disponibili di “Makita 9903”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

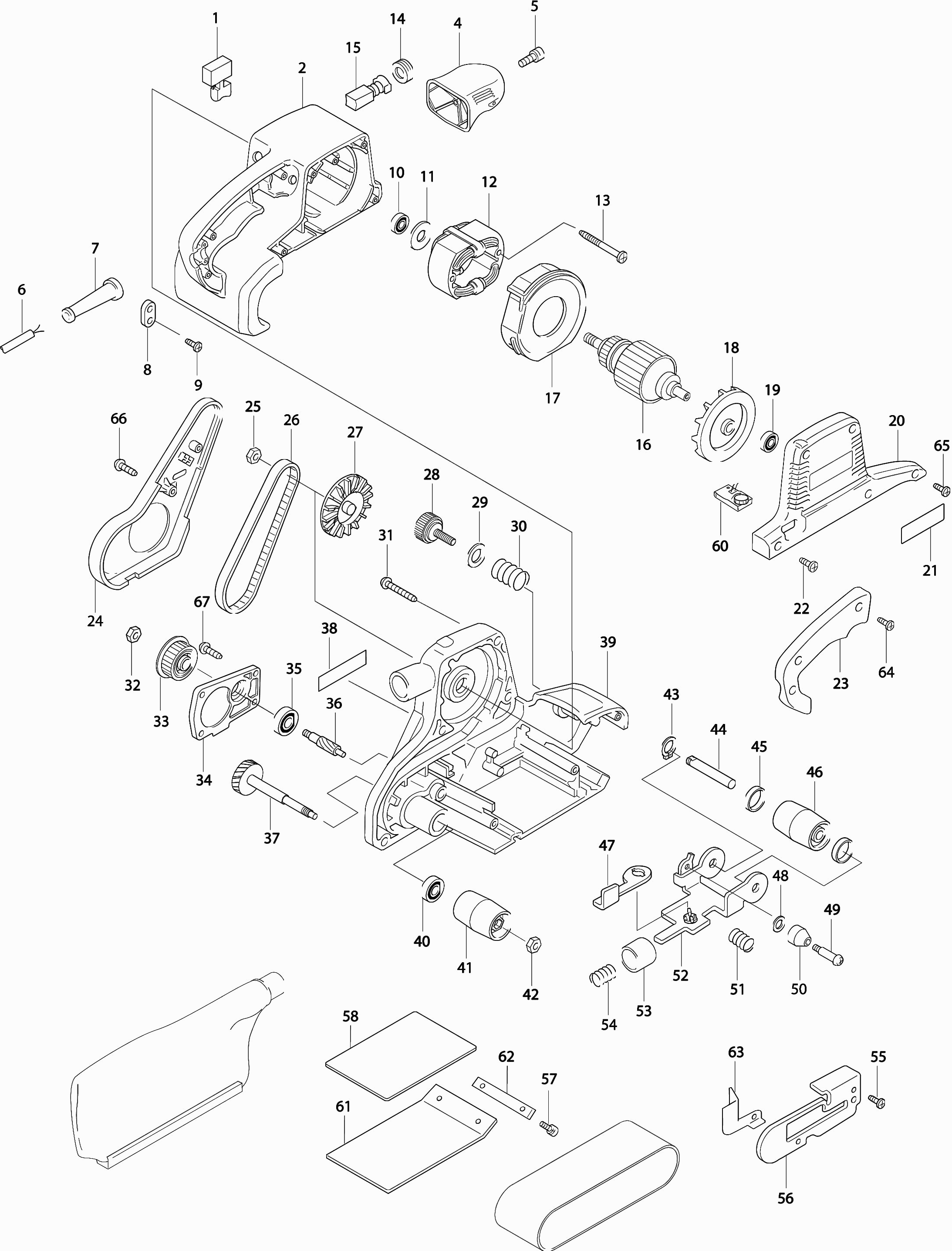

Disegni tecnici di Makita 9903
Elenco parti di Makita 9903
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Interruttore | ||||
| 001 | 650230-9 | 9.60 | 11.71 | |
| Custodia del motore | ||||
| 002 | 151743-8 | 34.10 | 41.60 | |
| Maniglia anteriore | ||||
| 004 | 417049-7 | 4.80 | 5.86 | |
| Vite auto-filettante Pt 5x30 | ||||
| 005 | 266173-1 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 006 | 695123-3 | 22.00 | 26.84 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 006 | 665383-1 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006DB | 665890-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 006G1A | 665890-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 006GA | 666240-6 | |||
| Passacavo 8-90 | ||||
| 007 | 682503-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007A1A | 682540-6 | |||
| Passacavo 8-90 | ||||
| 007AA | 682503-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007BB | 682540-6 | |||
| Staffa di serraggio | ||||
| 008 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 008 | 687124-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008AB | 687052-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 008B1A | 687052-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 008BA | 687063-9 | |||
| Vite di rubinetto 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6000ddw | ||||
| 010 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 010 | 210315-9 | 6.00 | 7.32 | |
| Anello di isolamento | ||||
| 011 | 681649-1 | 1.20 | 1.46 | |
| Campo 9903 | ||||
| 012 | 523404-4 | 41.80 | 51.00 | |
| Campo 9903 | ||||
| 012B | 523404-4 | 41.80 | 51.00 | |
| Vite in metallo M5x45mm | ||||
| 013 | 266037-9 | 1.00 | 1.22 | |
| PARKER 5X45MM * | ||||
| 013 | 266056-5 | 1.00 | 1.22 | |
| Cappuccio porta spazzola di carbone | ||||
| 014 | 643515-0 | 1.00 | 1.22 | |
| Cappuccio porta spazzola di carbone | ||||
| 014-1 | 643515-0 | 1.00 | 1.22 | |
| KOOLBORSTEL SET CB-303 A | ||||
| 015 | 194996-6 | 6.00 | 7.32 | |
| Indotto | ||||
| 016 | 513339-7 | 72.60 | 88.57 | |
| Indotto | ||||
| 016B | 513339-7 | 72.60 | 88.57 | |
| Piastra Intermedia | ||||
| 017 | 417050-2 | 2.40 | 2.93 | |
| Ventola 75 | ||||
| 018 | 240026-2 | 3.60 | 4.39 | |
| Cuscinetto a sfere 627ddw | ||||
| 019 | 210045-2 | 3.60 | 4.39 | |
| Coperchio del alloggiamento del motore | ||||
| 020 | 417047-1 | 11.00 | 13.42 | |
| Non più disponibile, nessuna sostituzione | ||||
| 021 | 819001-5 | |||
| Vite di rubinetto 4x18 | ||||
| 022 | 265A48-7 | 1.00 | 1.22 | |
| Copertura del Manico | ||||
| 023 | 417051-0 | 6.00 | 7.32 | |
| Copertura Cintura | ||||
| 024 | 417052-8 | 3.60 | 4.39 | |
| Dado esagonale 6x10 | ||||
| 025 | 252153-3 | 1.00 | 1.22 | |
| Cinghia a V 6-330 | ||||
| 026 | 225084-9 | 4.80 | 5.86 | |
| Girante 76 | ||||
| 027 | 241663-5 | 22.00 | 26.84 | |
| Vite di regolazione M6x25 | ||||
| 028 | 265763-7 | 1.20 | 1.46 | |
| Rondella 16 A | ||||
| 029 | 267323-1 | 1.00 | 1.22 | |
| Molla di compressione 16 A | ||||
| 030 | 232573-7 | 1.00 | 1.22 | |
| Vite a taglio Pt4x30 | ||||
| 031 | 266050-7 | 1.00 | 1.22 | |
| DADO M8 | ||||
| 032 | 931402-8 | 1.00 | 1.22 | |
| Disco cinghia 9,5x46,0 | ||||
| 033 | 222156-1 | 8.40 | 10.25 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 034 | 317273-1 | 9.60 | 11.71 | |
| Cuscinetto a sfere 629ddw | ||||
| 035 | 211092-6 | 4.80 | 5.86 | |
| Ingranaggio 10 | ||||
| 036 | 226520-8 | 11.00 | 13.42 | |
| Ingranaggio 39 | ||||
| 037 | 151755-1 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 852044-4 | |||
| Telaio 9903 | ||||
| 039 | 151746-2 | 111.10 | 135.54 | |
| Cuscinetto a sfere 6000ddw | ||||
| 040 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 040 | 210315-9 | 6.00 | 7.32 | |
| RULLO DI TRASCINAMENTO | ||||
| 041 | 162217-4 | 20.90 | 25.50 | |
| Dado esagonale 8x13 | ||||
| 042 | 252154-1 | 1.20 | 1.46 | |
| Rondella di bloccaggio S-12 | ||||
| 043 | 961052-5 | 1.00 | 1.22 | |
| Asse anteriore | ||||
| 044 | 323931-9 | 3.60 | 4.39 | |
| Rondella Disco M12 | ||||
| 045 | 253922-5 | 1.00 | 1.22 | |
| Rullo anteriore | ||||
| 046 | 151753-5 | 22.00 | 26.84 | |
| Leva | ||||
| 047 | 344823-9 | 3.60 | 4.39 | |
| Anello di coppa | ||||
| 048 | 267731-6 | 1.20 | 1.46 | |
| Vite della spazzola M4 | ||||
| 049 | 265059-6 | 1.20 | 1.46 | |
| ASTA | ||||
| 050 | 416417-1 | 1.20 | 1.46 | |
| Molla di compressione 7 | ||||
| 051 | 233249-9 | 1.00 | 1.22 | |
| Braccio di tensione | ||||
| 052 | 151744-6 | 16.50 | 20.13 | |
| Anello di coppa 17 | ||||
| 053 | 267746-3 | 2.40 | 2.93 | |
| Molla a compressione 12 | ||||
| 054 | 233250-4 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 055 | 266034-5 | 1.00 | 1.22 | |
| Vite 4x14 | ||||
| 055 | 911121-2 | 1.00 | 1.22 | |
| Coperchio protettivo 9903 * | ||||
| 056 | 344821-3 | 9.60 | 11.71 | |
| Vite 4x12 | ||||
| 057 | 911116-5 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 057-1A | 911117-3 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 057-1B | 911117-3 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 057A | 911116-5 | 1.00 | 1.22 | |
| Piastra di sughero | ||||
| 058 | 423312-8 | 2.40 | 2.93 | |
| Unità di controllo velocità | ||||
| 060 | 631380-9 | 20.90 | 25.50 | |
| Unità di controllo velocità | ||||
| 060A | 631380-9 | 20.90 | 25.50 | |
| Piastra di carbonio | ||||
| 061 | 423315-2 | 4.80 | 5.86 | |
| Striscia di supporto | ||||
| 062 | 344848-3 | 1.00 | 1.22 | |
| PIASTRA DI SUPPORTO | ||||
| 063 | 344829-7 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 064 | 265A48-7 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 065 | 266034-5 | 1.00 | 1.22 | |
| Vite 4x14 | ||||
| 065 | 911121-2 | 1.00 | 1.22 | |
| Vite 4x14 | ||||
| 066 | 911121-2 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 066 | 266034-5 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 067 | 266034-5 | 1.00 | 1.22 | |
| Vite 4x14 | ||||
| 067 | 911121-2 | 1.00 | 1.22 | |
