Qui troverai tutte le parti e i disegni disponibili del 'Makita 9609HB'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

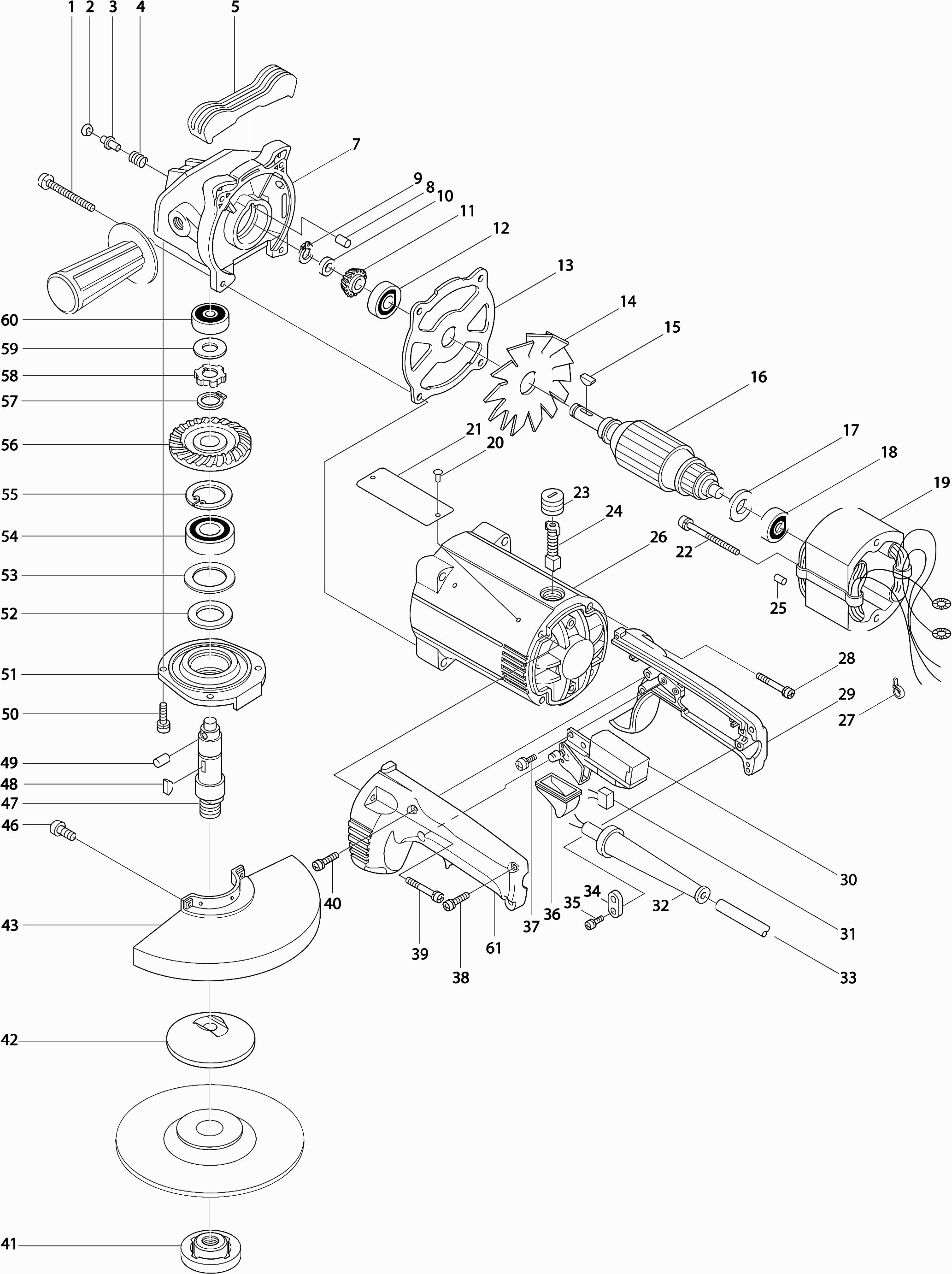

Disegno tecnico del modello Makita 9609HB
Elenco parti di ricambio del modello Makita 9609HB
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite 5x40 | ||||
| 001 | 911263-2 | 0.83 | 1.01 | |
| Anello di bloccaggio R-12 | ||||
| 002 | 962062-5 | 0.83 | 1.01 | |
| Blocco penna 6 | ||||
| 003 | 256615-3 | 1.24 | 1.51 | |
| Molla di compressione 7 | ||||
| 004 | 231037-8 | 0.83 | 1.01 | |
| Carcassa del ingranaggio 9607Hb * | ||||
| 007 | 156451-6 | 73.70 | 89.91 | |
| Penna di gomma 6 | ||||
| 008 | 263005-3 | 0.83 | 1.01 | |
| Anello di bloccaggio S-11 | ||||
| 009 | 961051-7 | 0.83 | 1.01 | |
| Anello 11 * | ||||
| 010 | 257062-1 | 1.01 | 1.23 | |
| Ingranaggio 17 | ||||
| 011 | 221322-7 | 20.76 | 25.33 | |
| Cuscinetto a sfere 6301llb | ||||
| 012 | 211132-0 | 9.52 | 11.61 | |
| Piastra 9607Nb * | ||||
| 013 | 341403-2 | 8.52 | 10.39 | |
| Chiavetta elastica 4 | ||||
| 014 | 254001-2 | 0.83 | 1.01 | |
| Ventola 100 | ||||
| 015 | 241315-8 | 14.24 | 17.37 | |
| Indotto 9609Hb * | ||||
| 016 | 514937-0 | 107.17 | 130.75 | |
| Anello di isolamento | ||||
| 017 | 681623-9 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6200llb | ||||
| 018 | 211066-7 | 4.58 | 5.59 | |
| CAMPO | ||||
| 019 | 524628-5 | 68.71 | 83.83 | |
| Molla dello statore Cb5 | ||||
| 019A | 654020-2 | 0.83 | 1.01 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 019B | 654502-4 | 0.83 | 1.01 | |
| Vite 5x65 | ||||
| 022 | 911290-9 | 0.83 | 1.01 | |
| Tappo portaspazzole | ||||
| 023 | 643650-4 | 0.83 | 1.01 | |
| Set di spazzole di carbone Cb-153 | ||||
| 024 | 181044-0 | 4.08 | 4.98 | |
| Spillo in Gomma 4 | ||||
| 025 | 263002-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 156452-4 | |||
| Vite 5x25 | ||||
| 028 | 911241-2 | 0.83 | 1.01 | |
| Set di maniglie | ||||
| 029 | 181908-8 | 22.75 | 27.76 | |
| Interruttore | ||||
| 030 | 651128-3 | 21.70 | 26.47 | |
| Vite 4x8 | ||||
| 030A | 652014-1 | 0.83 | 1.01 | |
| Passacavo 10-90 | ||||
| 032 | 682505-8 | 1.72 | 2.10 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 033 | 695123-3 | 21.70 | 26.47 | |
| Staffa di serraggio | ||||
| 034 | 687001-1 | 0.83 | 1.01 | |
| Vite 4X18 | ||||
| 035 | 911131-9 | 0.83 | 1.01 | |
| Coperchio antipolvere per interruttore | ||||
| 036 | 421279-4 | 1.72 | 2.10 | |
| Vite 4x12 | ||||
| 037 | 911116-5 | 0.83 | 1.01 | |
| Vite 4x25 | ||||
| 038 | 911148-2 | 0.83 | 1.01 | |
| Vite 5x25 | ||||
| 039 | 911241-2 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 040 | 911138-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 043 | 164814-2 | |||
| Asse 9607Hb-09Hb-Ga7000-Ga9000 * | ||||
| 047 | 321218-3 | 43.10 | 52.58 | |
| Chiavetta elastica 4 | ||||
| 048 | 254001-2 | 0.83 | 1.01 | |
| Perno 6 | ||||
| 049 | 256047-4 | 0.83 | 1.01 | |
| Vite 5X18 | ||||
| 050 | 911230-7 | 0.83 | 1.01 | |
| Alloggiamento del cuscinetto | ||||
| 051 | 315003-4 | 16.13 | 19.68 | |
| Anello in feltro 25 | ||||
| 052 | 443036-0 | 0.83 | 1.01 | |
| Rondella 28 * | ||||
| 053 | 253772-8 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6203dw | ||||
| 054 | 211278-2 | 9.52 | 11.61 | |
| Anello di bloccaggio | ||||
| 055 | 257998-4 | 0.83 | 1.01 | |
| Ingranaggio 58 | ||||
| 056 | 221323-5 | 45.06 | 54.97 | |
| Anello di bloccaggio S-17 | ||||
| 057 | 961057-5 | 0.83 | 1.01 | |
| Blocco Asse | ||||
| 058 | 322465-9 | 5.88 | 7.17 | |
| Rondella 9 | ||||
| 059 | 253214-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 629llb | ||||
| 060 | 210042-8 | 2.44 | 2.98 | |
