Qui troverai tutte le parti e i disegni disponibili del 'Makita 9565HR'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

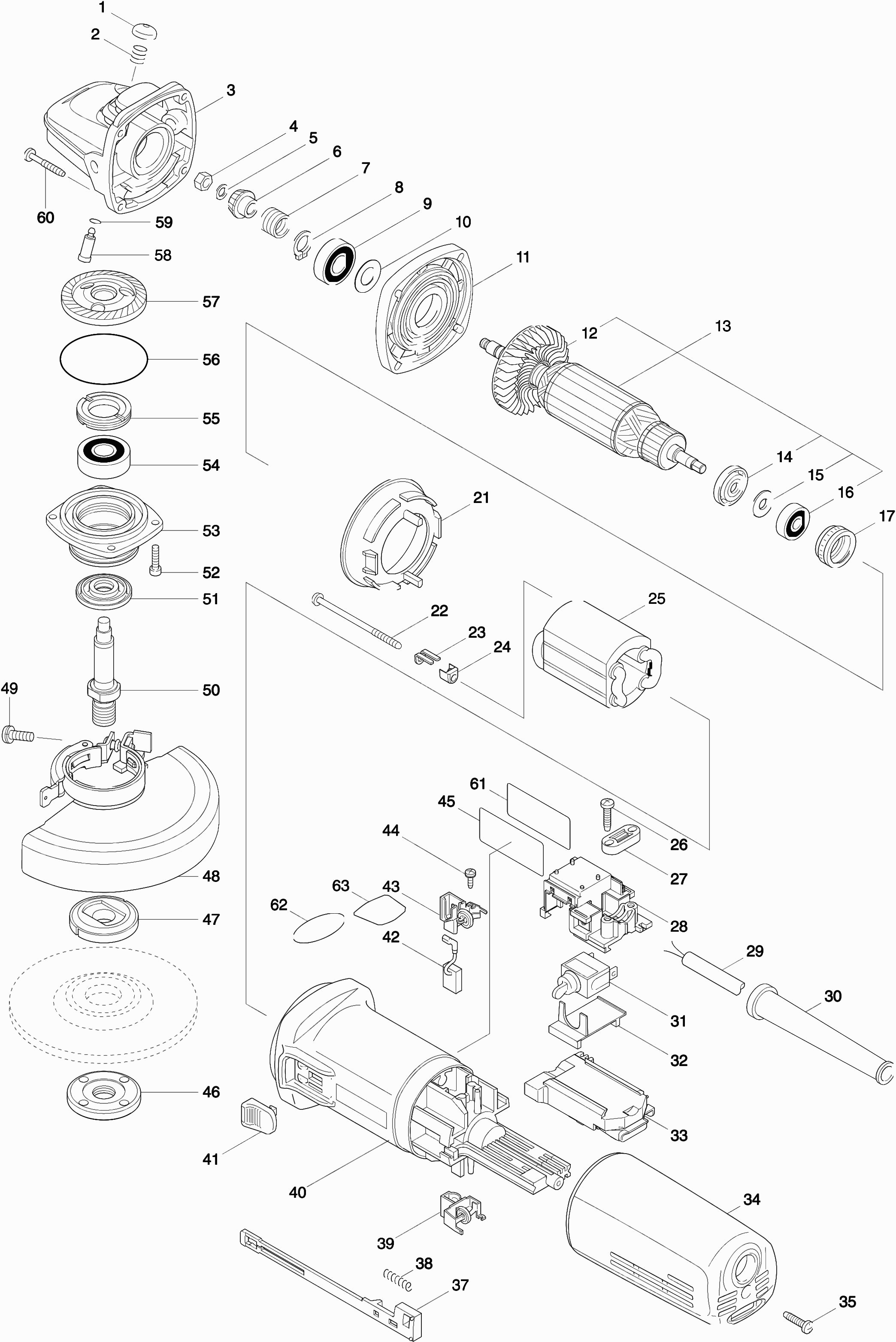

Disegno tecnico del modello Makita 9565HR
Elenco parti di ricambio del modello Makita 9565HR
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cappuccio di copertura STM 1800 | ||||
| 001 | 418067-8 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 002 | 233072-2 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 003 | 153488-4 | 19.80 | 24.16 | |
| Dado M6 DVC660 | ||||
| 004 | 252268-6 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 005 | 253077-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 226794-1 | |||
| Molla di bloccaggio 12 | ||||
| 007 | 233901-9 | 2.80 | 3.42 | |
| Rondella di bloccaggio S-12 | ||||
| 008 | 961052-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6001zz | ||||
| 009 | 211148-5 | 8.46 | 10.32 | |
| Rondella 12 | ||||
| 010 | 253084-9 | 0.83 | 1.01 | |
| Coperchio interno | ||||
| 011 | 317359-1 | 10.81 | 13.19 | |
| Ventilatore 57 | ||||
| 012 | 240033-5 | 4.08 | 4.98 | |
| Indotto | ||||
| 013 | 515234-7 | 65.59 | 80.02 | |
| Anello di isolamento | ||||
| 014 | 681656-4 | 0.83 | 1.01 | |
| Rondella 7 | ||||
| 015 | 253823-7 | 0.83 | 1.01 | |
| Cuscinetto a sfere 627ddw | ||||
| 016 | 210045-2 | 3.22 | 3.93 | |
| Anello del labirinto GA5040C A | ||||
| 017 | 422750-1 | 2.21 | 2.70 | |
| Piastra Intermedia | ||||
| 021 | 413076-2 | 1.43 | 1.74 | |
| Vite di taglio 4x70 | ||||
| 022 | 266258-3 | 0.83 | 1.01 | |
| Piastra di bloccaggio | ||||
| 023 | 344871-8 | 0.83 | 1.01 | |
| Cappuccio isolante | ||||
| 024 | 417237-6 | 0.83 | 1.01 | |
| CAMPO | ||||
| 025 | 626564-2 | 28.73 | 35.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025-1 | 621C09-3 | |||
| Vite di rubinetto 4x18 | ||||
| 026 | 265A48-7 | 0.90 | 1.10 | |
| Staffa di serraggio | ||||
| 027 | 687124-5 | 0.83 | 1.01 | |
| Porta Interruttore | ||||
| 028 | 638635-3 | 8.46 | 10.32 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 029 | 665383-1 | 10.81 | 13.19 | |
| Passacavo 8-110 | ||||
| 030 | 682559-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 651428-1 | |||
| Coperchio dell'interruttore | ||||
| 032 | 687113-0 | 0.83 | 1.01 | |
| Regolatore elettronico | ||||
| 033 | 620335-9 | 23.75 | 28.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033-1 | 620G07-8 | |||
| COPERTURA POSTERIORE | ||||
| 034 | 417185-9 | 8.46 | 10.32 | |
| Vite di rubinetto 4x18 | ||||
| 035 | 265A48-7 | 0.90 | 1.10 | |
| Maniglia dell'interruttore | ||||
| 037 | 417186-7 | 1.72 | 2.10 | |
| Molla di compressione 4 | ||||
| 038 | 233071-4 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 039 | 643760-7 | 3.22 | 3.93 | |
| Custodia del motore | ||||
| 040 | 453276-2 | 14.23 | 17.36 | |
| Bottone dell'interruttore | ||||
| 041 | 417813-6 | 0.83 | 1.01 | |
| Set di spazzole Cb-325 | ||||
| 042 | 194074-2 | 2.08 | 2.54 | |
| Portaspazzole di Carbone | ||||
| 043 | 643760-7 | 3.22 | 3.93 | |
| Autotassante Pt 3x10 | ||||
| 044 | 266256-7 | 0.83 | 1.01 | |
| Targa nominativa 9565Hr | ||||
| 045 | 850M51-9 | 2.80 | 3.42 | |
| Sluitmoer M14x45mm | ||||
| 046 | 224554-5 | 3.73 | 4.55 | |
| Binnenflens 42mm | ||||
| 047 | 224415-9 | 3.35 | 4.09 | |
| Copertura protettiva 125 mm molatura e sabbiatura | ||||
| 048 | 141P36-7 | 11.50 | 14.03 | |
| Anello O 4 | ||||
| 048A | 213009-5 | 0.83 | 1.01 | |
| Vite 5x16 | ||||
| 049 | 265180-1 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 050 | 324035-0 | 9.52 | 11.61 | |
| Anello di labirinto | ||||
| 051 | 415300-9 | 1.21 | 1.48 | |
| Bullone esagonale 4x16 | ||||
| 052 | 266437-3 | 0.83 | 1.01 | |
| casa del cuscinetto in alluminio | ||||
| 053 | 318334-0 | 21.70 | 26.47 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 054 | 211129-9 | 7.44 | 9.08 | |
| Anello di blocco cuscinetto 19-33 | ||||
| 055 | 285841-7 | 1.72 | 2.10 | |
| O-ring 52 | ||||
| 056 | 213673-2 | 0.83 | 1.01 | |
| Ingranaggio 38 | ||||
| 057 | 227514-6 | 12.58 | 15.35 | |
| Spillo | ||||
| 058 | 256459-1 | 1.21 | 1.48 | |
| Anello O-ring 6 | ||||
| 059 | 213048-5 | 0.83 | 1.01 | |
| Vite di taglio 4x28 | ||||
| 060 | 266257-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 805W65-3 | |||
| Etichetta "sjs" | ||||
| 063 | 813900-3 | 2.80 | 3.42 | |
