Qui troverai tutte le parti e i disegni disponibili di “Makita 9565CV”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

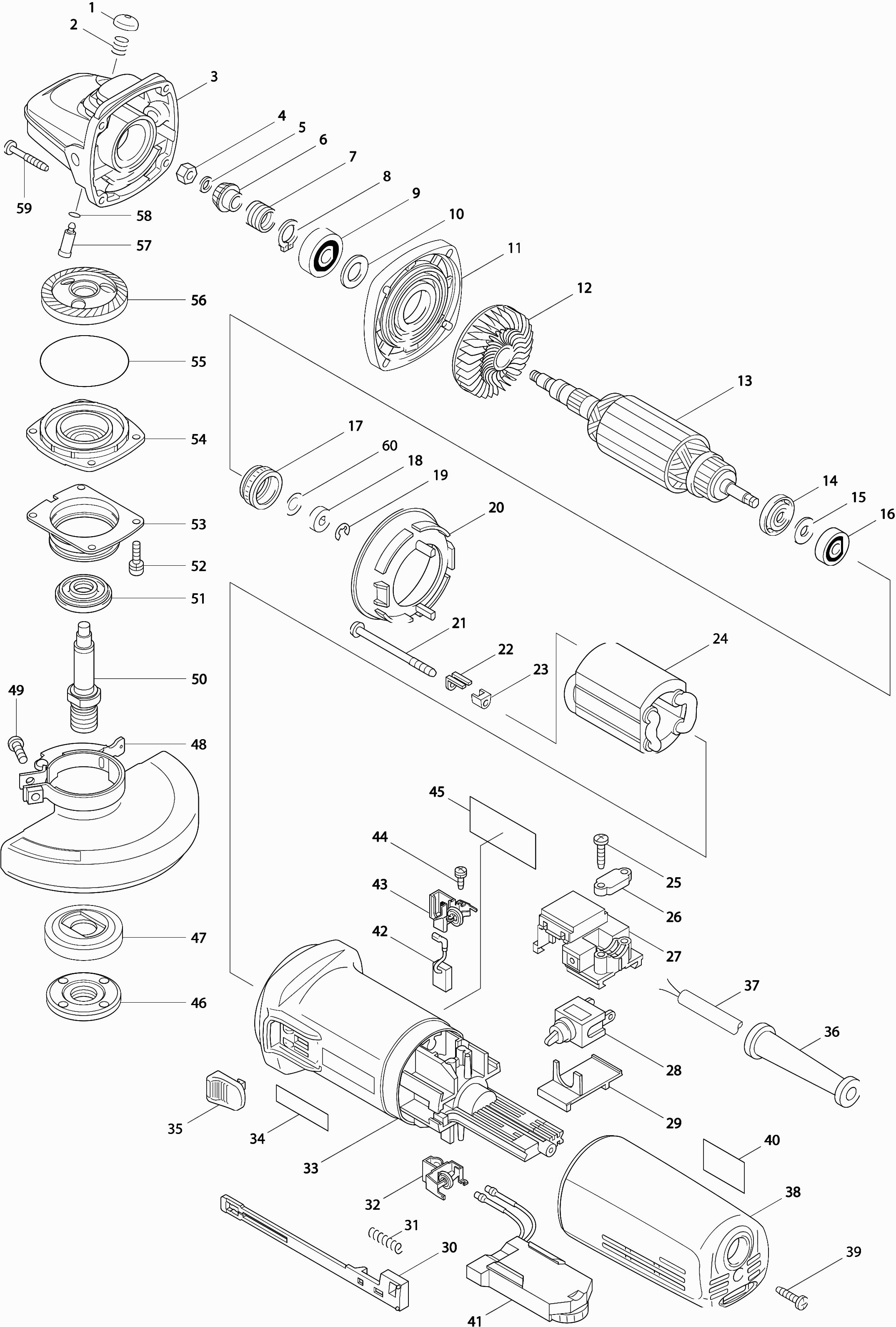

Disegni tecnici di Makita 9565CV
Elenco parti di Makita 9565CV
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio del pulsante di blocco | ||||
| 001 | 417236-8 | 1.20 | 1.46 | |
| Molla di compressione 8 | ||||
| 002 | 233376-2 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 003 | 153488-4 | 19.80 | 24.16 | |
| Cuscinetto a sfera 607Llb A | ||||
| 003A | 210169-4 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 004 | 931303-0 | |||
| Rondella 6 | ||||
| 005 | 253077-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 226794-1 | |||
| Molla di bloccaggio 12 | ||||
| 007 | 233901-9 | 3.60 | 4.39 | |
| Rondella di bloccaggio S-12 | ||||
| 008 | 961052-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6001zz | ||||
| 009 | 211148-5 | 8.40 | 10.25 | |
| Rondella 12 | ||||
| 010 | 253084-9 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 011 | 317359-1 | 10.80 | 13.18 | |
| Ventilatore 57 | ||||
| 012 | 240033-5 | 4.80 | 5.86 | |
| Indotto | ||||
| 013 | 515228-2 | 68.20 | 83.20 | |
| Anello di isolamento | ||||
| 014 | 681656-4 | 1.00 | 1.22 | |
| SLUITRING 7 LF1000 A | ||||
| 015 | 267326-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 627ddw | ||||
| 016 | 210045-2 | 3.60 | 4.39 | |
| Anello del labirinto GA5040C A | ||||
| 017 | 422750-1 | 2.40 | 2.93 | |
| Presa magnetica Rt0700 A | ||||
| 018 | 688117-5 | 3.60 | 4.39 | |
| Anello di bloccaggio | ||||
| 019 | 259039-2 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 020 | 413076-2 | 2.40 | 2.93 | |
| Vite di taglio 4x70 | ||||
| 021 | 266258-3 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 022 | 344871-8 | 1.20 | 1.46 | |
| Cappuccio isolante | ||||
| 023 | 417237-6 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 626598-5 | |||
| VELD 9565CV A | ||||
| 024-1 | 621C19-0 | 36.30 | 44.29 | |
| Vite di rubinetto 4x18 | ||||
| 025 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 026 | 687124-5 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 026 | 687053-2 | 1.00 | 1.22 | |
| Porta Interruttore | ||||
| 027 | 632945-0 | 9.60 | 11.71 | |
| Interruttore Sw-126 A | ||||
| 028 | 651069-3 | 8.40 | 10.25 | |
| Coperchio dell'interruttore | ||||
| 029 | 687113-0 | 1.20 | 1.46 | |
| Maniglia dell'interruttore | ||||
| 030 | 417186-7 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 031 | 233071-4 | 1.00 | 1.22 | |
| Portaspazzole di Carbone | ||||
| 032 | 643760-7 | 3.60 | 4.39 | |
| Custodia del motore | ||||
| 033 | 453276-2 | 14.30 | 17.45 | |
| Bottone dell'interruttore | ||||
| 035 | 417813-6 | 1.20 | 1.46 | |
| Passacavo 8-110 | ||||
| 036 | 682559-5 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 037 | 665383-1 | 10.80 | 13.18 | |
| COPERTURA POSTERIORE | ||||
| 038 | 417185-9 | 8.40 | 10.25 | |
| Vite di rubinetto 4x18 | ||||
| 039 | 265A48-7 | 1.00 | 1.22 | |
| Piastra indicatrice | ||||
| 040B | 816504-0 | 3.60 | 4.39 | |
| Regolatore elettronico | ||||
| 041 | 631384-1 | 56.10 | 68.44 | |
| Set di spazzole in carbonio CB-318 | ||||
| 042 | 191978-9 | 8.40 | 10.25 | |
| Portaspazzole di Carbone | ||||
| 043 | 643760-7 | 3.60 | 4.39 | |
| Autotassante Pt 3x10 | ||||
| 044 | 266256-7 | 1.00 | 1.22 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 046 | 224554-5 | 3.00 | 3.66 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 047 | 224415-9 | 3.00 | 3.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 048A | 125268-8 | |||
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 048B | 141P36-7 | 7.00 | 8.54 | |
| Anello O 4 | ||||
| 048B1 | 213009-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049A | 251391-4 | |||
| Vite 5x16 | ||||
| 049B | 265180-1 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 050 | 324035-0 | 9.60 | 11.71 | |
| Anello di labirinto | ||||
| 051 | 415300-9 | 1.20 | 1.46 | |
| Bullone esagonale 4x16 | ||||
| 052 | 266437-3 | 1.00 | 1.22 | |
| casa del cuscinetto in alluminio | ||||
| 054 | 318334-0 | 22.00 | 26.84 | |
| Anello di blocco cuscinetto 19-33 | ||||
| 054A | 285841-7 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 054B | 211129-9 | 8.40 | 10.25 | |
| O-ring 52 | ||||
| 055 | 213673-2 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 227427-1 | |||
| Spillo | ||||
| 057 | 256459-1 | 1.20 | 1.46 | |
| Anello O-ring 6 | ||||
| 058 | 213048-5 | 1.00 | 1.22 | |
| Vite di taglio 4x28 | ||||
| 059 | 266257-5 | 1.00 | 1.22 | |
