Qui troverai tutte le parti e i disegni disponibili di “Makita 9564H”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

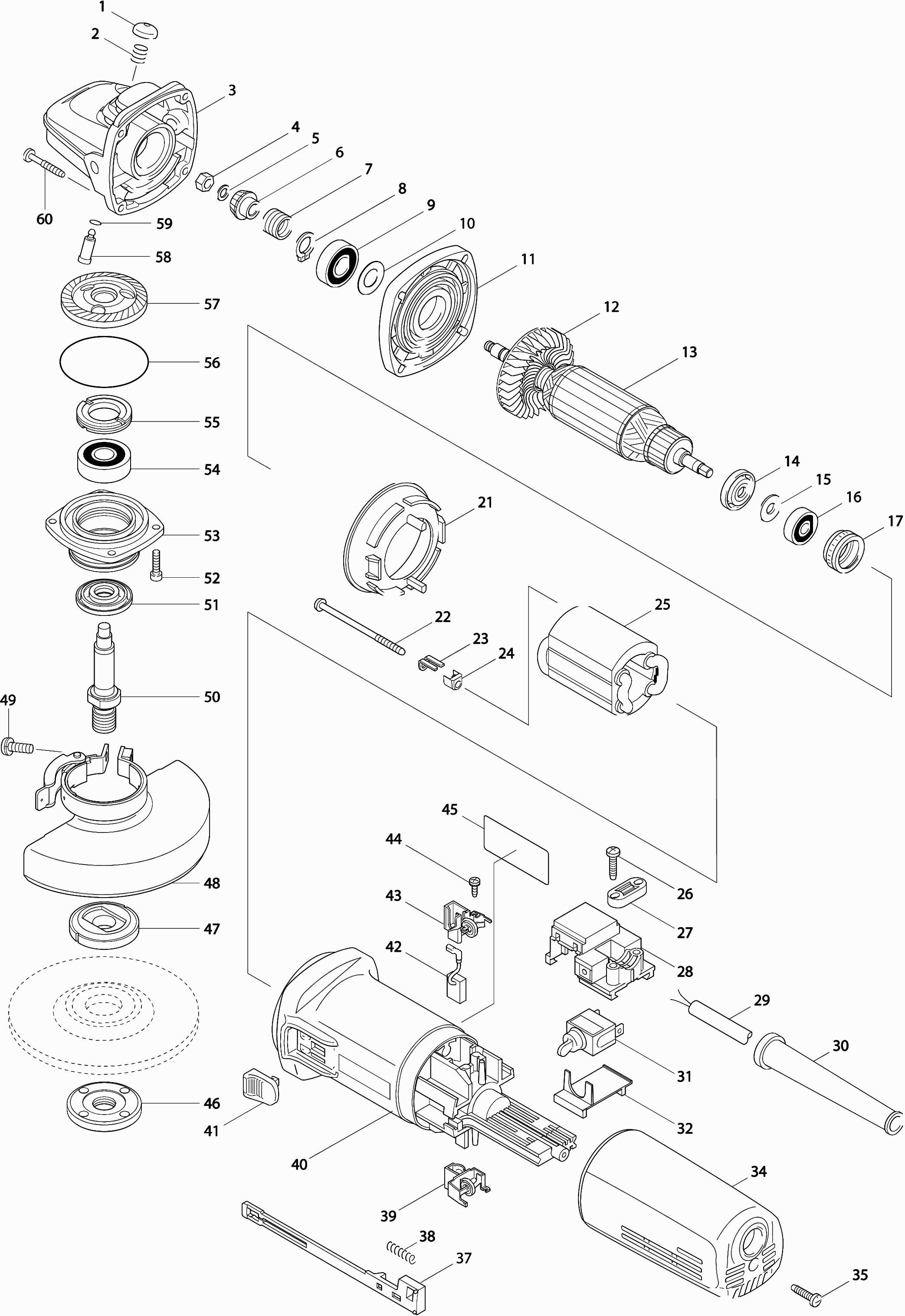

Disegni tecnici di Makita 9564H
Elenco parti di Makita 9564H
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio di copertura STM 1800 | ||||
| 001 | 418067-8 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 002 | 233072-2 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 003 | 153488-4 | 19.23 | 23.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 004 | 931303-0 | |||
| Rondella 6 | ||||
| 005 | 253077-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 226794-1 | |||
| Molla di bloccaggio 12 | ||||
| 007 | 233901-9 | 2.71 | 3.31 | |
| Rondella di bloccaggio S-12 | ||||
| 008 | 961052-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6001zz | ||||
| 009 | 211148-5 | 8.21 | 10.02 | |
| Rondella 12 | ||||
| 010 | 253084-9 | 0.83 | 1.01 | |
| Coperchio interno | ||||
| 011 | 317359-1 | 10.50 | 12.81 | |
| Ventilatore 57 | ||||
| 012 | 240033-5 | 3.96 | 4.83 | |
| Indotto | ||||
| 013 | 515234-7 | 63.68 | 77.69 | |
| Anello di isolamento | ||||
| 014 | 681656-4 | 0.83 | 1.01 | |
| Sluitring 7 LF1000 A | ||||
| 015 | 267326-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 627ddw | ||||
| 016 | 210045-2 | 3.12 | 3.81 | |
| Anello del labirinto GA5040C A | ||||
| 017 | 422750-1 | 2.15 | 2.62 | |
| Piastra Intermedia | ||||
| 021 | 413076-2 | 1.39 | 1.70 | |
| Vite di taglio 4x70 | ||||
| 022 | 266258-3 | 0.83 | 1.01 | |
| Piastra di bloccaggio | ||||
| 023 | 344871-8 | 0.83 | 1.01 | |
| Cappuccio isolante | ||||
| 024 | 417237-6 | 0.83 | 1.01 | |
| CAMPO | ||||
| 025 | 626564-2 | 27.90 | 34.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025-1 | 621C09-3 | |||
| Vite di rubinetto 4x18 | ||||
| 026 | 265A48-7 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 027 | 687124-5 | 0.83 | 1.01 | |
| Porta Interruttore | ||||
| 028 | 632945-0 | 9.24 | 11.27 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 029 | 665383-1 | 10.50 | 12.81 | |
| Passacavo 8-110 | ||||
| 030 | 682559-5 | 0.83 | 1.01 | |
| Coperchio dell'interruttore | ||||
| 032 | 687113-0 | 0.83 | 1.01 | |
| COPERTURA POSTERIORE | ||||
| 034 | 417183-3 | 8.21 | 10.02 | |
| Vite di rubinetto 4x18 | ||||
| 035 | 265A48-7 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 037 | 417186-7 | 1.67 | 2.04 | |
| Molla di compressione 4 | ||||
| 038 | 233071-4 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 039 | 643760-7 | 3.12 | 3.81 | |
| Custodia del motore | ||||
| 040A | 418512-3 | 14.48 | 17.67 | |
| Custodia del motore | ||||
| 040B | 453276-2 | 13.82 | 16.86 | |
| Bottone dell'interruttore | ||||
| 041 | 417813-6 | 0.83 | 1.01 | |
| Set di spazzole Cb-325 | ||||
| 042 | 194074-2 | 2.02 | 2.46 | |
| Portaspazzole di Carbone | ||||
| 043 | 643760-7 | 3.12 | 3.81 | |
| Autotassante Pt 3x10 | ||||
| 044 | 266256-7 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 045 | 862749-8 | |||
| Sluitmoer haakse slijper | ||||
| 046 | 224554-5 | 4.00 | 4.88 | |
| Binnenflens haakse slijper en sleuvenzaag | ||||
| 047 | 224415-9 | 4.00 | 4.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048A | 135107-4 | |||
| Coperchio di Protezione 115mm 'senza attrezzi' | ||||
| 048B | 123144-0 | 9.24 | 11.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048C | 125267-0 | |||
| Vite 5x14 | ||||
| 048C1 | 265103-9 | 0.83 | 1.01 | |
| Beschermkap 115mm afbramen en schuren | ||||
| 048D | 122886-3 | 5.00 | 6.10 | |
| Vite 5x16 | ||||
| 048D1 | 265180-1 | 0.83 | 1.01 | |
| Anello O 4 | ||||
| 048D2 | 213009-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049A | 251391-4 | |||
| Vite 5x16 | ||||
| 049B | 265180-1 | 0.83 | 1.01 | |
| Anello O 4 | ||||
| 049B1 | 213009-5 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 050 | 324035-0 | 9.24 | 11.27 | |
| Anello di labirinto | ||||
| 051 | 415300-9 | 1.18 | 1.44 | |
| Bullone esagonale 4x16 | ||||
| 052 | 266437-3 | 0.83 | 1.01 | |
| casa del cuscinetto in alluminio | ||||
| 053A | 318334-0 | 21.08 | 25.72 | |
| casa del cuscinetto in alluminio | ||||
| 053B | 318334-0 | 21.08 | 25.72 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 054 | 211129-9 | 7.22 | 8.81 | |
| Anello di blocco cuscinetto 19-33 | ||||
| 055 | 285841-7 | 1.67 | 2.04 | |
| O-ring 52 | ||||
| 056 | 213673-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 227427-1 | |||
| Spillo | ||||
| 058 | 256459-1 | 1.18 | 1.44 | |
| Anello O-ring 6 | ||||
| 059 | 213048-5 | 0.83 | 1.01 | |
| Vite di taglio 4x28 | ||||
| 060 | 266257-5 | 0.83 | 1.01 | |
