Qui troverai tutte le parti e i disegni disponibili di “Makita 9558HP”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

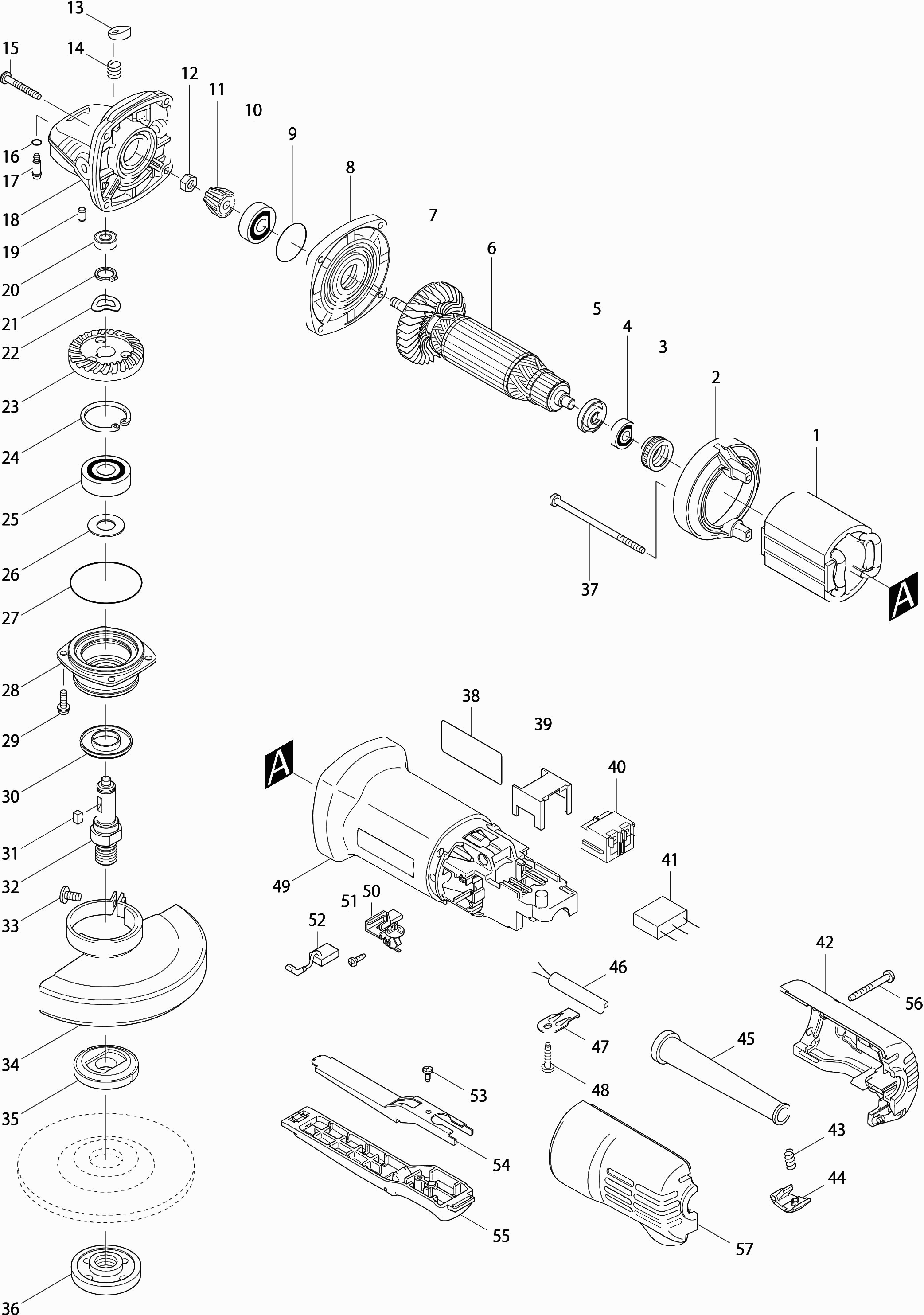

Disegni tecnici di Makita 9558HP
Elenco parti di Makita 9558HP
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| CAMPO | ||||
| 001 | 621708-9 | 23.10 | 28.18 | |
| Piastra di separazione 9558Nb A | ||||
| 002 | 457791-8 | 1.00 | 1.22 | |
| Piastra di separazione 9558Nb A | ||||
| 002-1 | 457791-8 | 1.00 | 1.22 | |
| Anello intermedio 9554Nb A | ||||
| 003 | 422768-2 | 1.20 | 1.46 | |
| Anello intermedio 9554Nb A | ||||
| 003-1 | 422768-2 | 1.20 | 1.46 | |
| Cuscinetto a sfera 607Llb A | ||||
| 004 | 210169-4 | 2.40 | 2.93 | |
| Anello di isolamento | ||||
| 005 | 681636-0 | 1.20 | 1.46 | |
| Indotto | ||||
| 006 | 515613-9 | 23.10 | 28.18 | |
| GUARNIZIONE | ||||
| 007 | 240076-7 | 1.20 | 1.46 | |
| Coperchio interno | ||||
| 008 | 317821-6 | 3.60 | 4.39 | |
| Anello-O 26 | ||||
| 009 | 213407-3 | 1.20 | 1.46 | |
| Anello-O 26 | ||||
| 009-1 | 213407-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 629llb | ||||
| 010 | 210042-8 | 2.40 | 2.93 | |
| Ingranaggio 10 9554NB/DGA505 A | ||||
| 011 | 226861-2 | 2.40 | 2.93 | |
| Dado M6 | ||||
| 012 | 252186-8 | 1.00 | 1.22 | |
| Cappuccio del perno di blocco | ||||
| 013 | 417771-6 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 014 | 233376-2 | 1.00 | 1.22 | |
| Vite a taglio Pt4x30 | ||||
| 015 | 266050-7 | 1.00 | 1.22 | |
| Vite a taglio Pt4x30 | ||||
| 015-1 | 266050-7 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 015-1 | 265B70-0 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 015-2 | 265B70-0 | 1.00 | 1.22 | |
| Anello O 4 | ||||
| 016 | 213032-0 | 1.00 | 1.22 | |
| Perno del Colletto 4 | ||||
| 017 | 256486-8 | 1.00 | 1.22 | |
| Spina a collare 4mm | ||||
| 017 | 256546-6 | 1.00 | 1.22 | |
| Assemblaggio del cambio (13 a 19) | ||||
| 018 | 141469-0 | 14.30 | 17.45 | |
| Custodia del ingranaggio | ||||
| 018 | 318941-9 | 7.20 | 8.78 | |
| Custodia del ingranaggio | ||||
| 018-1 | 318051-2 | 7.20 | 8.78 | |
| Spillo in Gomma 4 | ||||
| 019 | 263002-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 020 | 210026-6 | 2.40 | 2.93 | |
| Rondella di bloccaggio S-12 | ||||
| 021 | 961052-5 | 1.00 | 1.22 | |
| Rondella elastica 12 | ||||
| 022 | 267794-2 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 023 | 227542-1 | |||
| Anello di bloccaggio r-32 | ||||
| 024 | 962151-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 025 | 211129-9 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 267238-2 | |||
| O-Anello 45 | ||||
| 027 | 213622-9 | 1.00 | 1.22 | |
| casa del cuscinetto >2009 | ||||
| 028 | 318331-6 | 3.60 | 4.39 | |
| casa del cuscinetto >2009 | ||||
| 028-1 | 318331-6 | 3.60 | 4.39 | |
| Vite M4x14mm | ||||
| 029 | 265099-4 | 1.00 | 1.22 | |
| Anello intermedio | ||||
| 030 | 345464-4 | 1.00 | 1.22 | |
| Chiavetta elastica 4 | ||||
| 031 | 254011-9 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 032 | 324489-1 | 4.80 | 5.86 | |
| Vite 5x16 | ||||
| 033 | 265180-1 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 033-1 | 265180-1 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034 | 122895-2 | |||
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 034-1 | 141P36-7 | 7.00 | 8.54 | |
| Anello O 4 | ||||
| 034-1AC1 | 213009-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034-3C | 141P28-6 | |||
| LABEL WAARSCH GA5090 | ||||
| 034-3CC2 | 8050A1-8 | 2.40 | 2.93 | |
| Anello O 4 | ||||
| 034A | 213009-5 | 1.00 | 1.22 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 035 | 224415-9 | 3.00 | 3.66 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 036 | 224554-5 | 3.00 | 3.66 | |
| Vite in metallo 4x80mm | ||||
| 037 | 266623-6 | 1.00 | 1.22 | |
| Vite in metallo 4x80mm | ||||
| 037-1 | 266623-6 | 1.00 | 1.22 | |
| TAP SCHROEF 4X80MM | ||||
| 037-1 | 265B68-7 | 1.00 | 1.22 | |
| TAP SCHROEF 4X80MM | ||||
| 037-2 | 265B68-7 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 038 | 865898-0 | 3.60 | 4.39 | |
| Supporto di distanza | ||||
| 039 | 418729-8 | 1.00 | 1.22 | |
| Interruttore | ||||
| 040 | 651947-7 | 3.60 | 4.39 | |
| CONDENSATORE | ||||
| 041 | 638740-6 | 3.60 | 4.39 | |
| CONDENSATORE | ||||
| 041-1 | 638740-6 | 3.60 | 4.39 | |
| Coperchio di coda | ||||
| 042 | 183943-2 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042-1 | 183U00-2 | |||
| Molla a Compressione 6 | ||||
| 043 | 231252-4 | 1.00 | 1.22 | |
| Pulsante di blocco 9558Pb * | ||||
| 044 | 419057-4 | 1.20 | 1.46 | |
| Passacavo 8-110 | ||||
| 045 | 682559-5 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 046 | 665383-1 | 10.80 | 13.18 | |
| Rilievo di tensione | ||||
| 047 | 687169-3 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 048 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 048-1 | 265A48-7 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 048-1 | 265B67-9 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 048-2 | 265B67-9 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 049 | 418838-3 | 8.40 | 10.25 | |
| Portaspazzole di Carbone | ||||
| 050 | 643760-7 | 3.60 | 4.39 | |
| Vite di battitura Pt3x10 | ||||
| 051 | 266007-8 | 1.00 | 1.22 | |
| Set di spazzole Cb-325 | ||||
| 052 | 194074-2 | 2.40 | 2.93 | |
| Vite autofilettante Pt3X8 | ||||
| 053 | 265954-0 | 1.00 | 1.22 | |
| PANELLO D'INTERRUPTORE | ||||
| 054 | 345504-8 | 1.20 | 1.46 | |
| Bottone dell'interruttore | ||||
| 055 | 154584-1 | 2.40 | 2.93 | |
| Vite 4x35 | ||||
| 056 | 266351-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056-1 | 266053-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 056-2 | 265B69-5 | |||
| Coperchio di coda | ||||
| 057 | 183943-2 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057-1 | 183U00-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | 892373-3 | |||
