Qui troverai tutte le parti e i disegni disponibili del 'Makita 9558HN'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

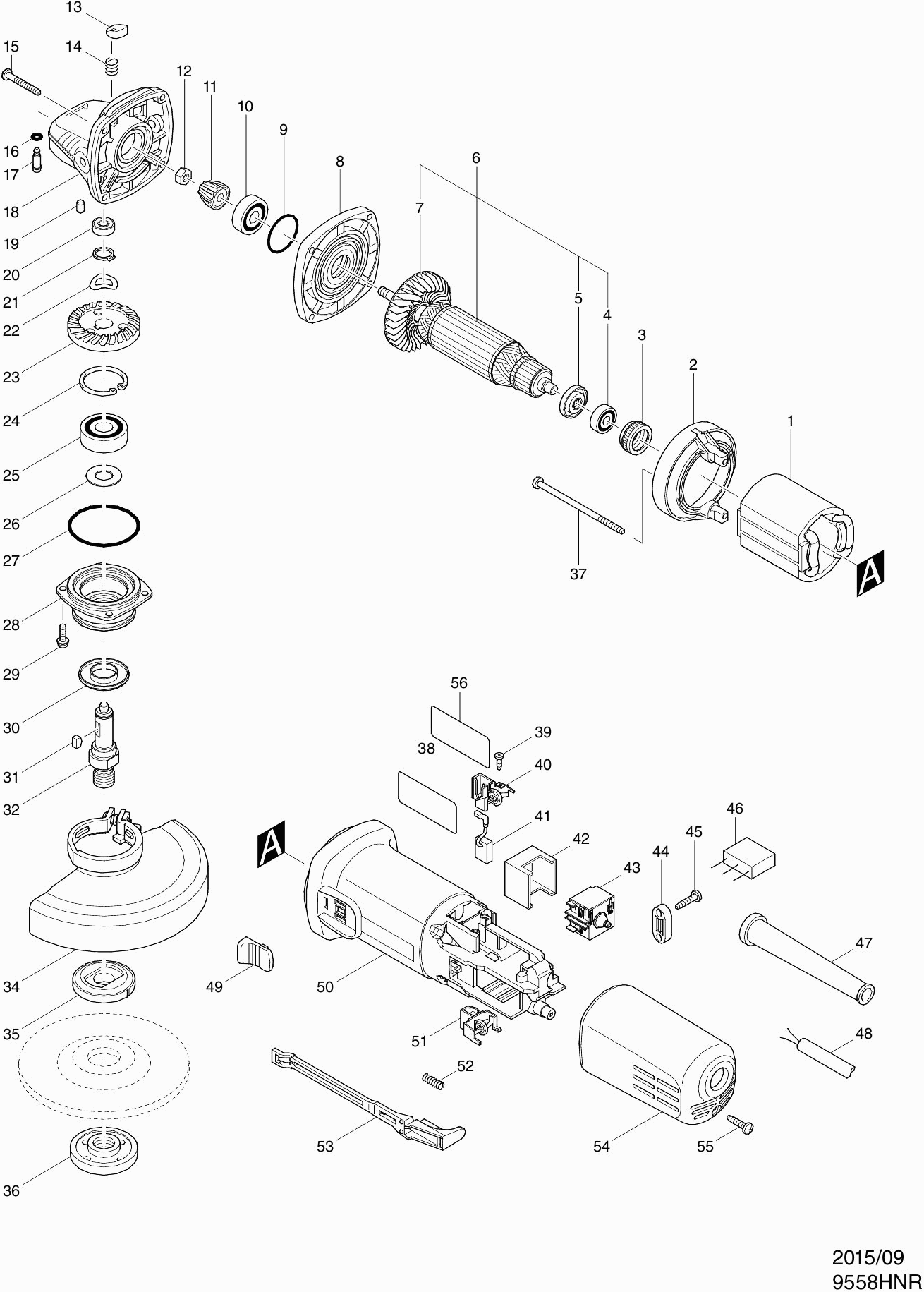

Disegno tecnico del modello Makita 9558HN
Elenco parti di ricambio del modello Makita 9558HN
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| CAMPO | ||||
| 001 | 621708-9 | 23.74 | 28.96 | |
| Piastra di separazione 9558Nb A | ||||
| 002 | 457791-8 | 0.83 | 1.01 | |
| Anello intermedio 9554Nb A | ||||
| 003 | 422768-2 | 0.83 | 1.01 | |
| Cuscinetto a sfera 607Llb A | ||||
| 004 | 210169-4 | 1.43 | 1.74 | |
| Anello di isolamento | ||||
| 005 | 681636-0 | 1.21 | 1.48 | |
| Indotto | ||||
| 006 | 515613-9 | 23.74 | 28.96 | |
| GUARNIZIONE | ||||
| 007 | 240076-7 | 1.02 | 1.24 | |
| Coperchio interno | ||||
| 008 | 317821-6 | 3.22 | 3.93 | |
| Anello-O 26 | ||||
| 009 | 213407-3 | 1.21 | 1.48 | |
| Cuscinetto a sfere 629llb | ||||
| 010 | 210042-8 | 2.44 | 2.98 | |
| Ingranaggio 10 9554NB/DGA505 A | ||||
| 011 | 226861-2 | 2.44 | 2.98 | |
| Dado M6 | ||||
| 012 | 252186-8 | 0.83 | 1.01 | |
| Cappuccio del perno di blocco | ||||
| 013 | 417771-6 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 014 | 233376-2 | 0.83 | 1.01 | |
| Vite a taglio Pt4x30 | ||||
| 015 | 266050-7 | 0.83 | 1.01 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 015-1 | 265B70-0 | 0.83 | 1.01 | |
| Anello O 4 | ||||
| 016 | 213032-0 | 0.83 | 1.01 | |
| Perno del Colletto 4 | ||||
| 017A | 256486-8 | 0.83 | 1.01 | |
| Spina a collare 4mm | ||||
| 017B | 256546-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018A | 317814-3 | |||
| Assemblaggio del cambio (13 a 19) | ||||
| 018B | 141469-0 | 14.23 | 17.36 | |
| Spillo in Gomma 4 | ||||
| 019 | 263002-9 | 0.83 | 1.01 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 020 | 210026-6 | 3.65 | 4.45 | |
| Rondella di bloccaggio S-12 | ||||
| 021 | 961052-5 | 0.83 | 1.01 | |
| Rondella elastica 12 | ||||
| 022 | 267794-2 | 0.83 | 1.01 | |
| Ingranaggio 37 | ||||
| 023 | 227542-1 | 6.58 | 8.03 | |
| Anello di bloccaggio r-32 | ||||
| 024 | 962151-6 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 025 | 211129-9 | 7.44 | 9.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 267238-2 | |||
| O-Anello 45 | ||||
| 027 | 213622-9 | 0.83 | 1.01 | |
| casa del cuscinetto >2009 | ||||
| 028 | 318331-6 | 2.80 | 3.42 | |
| Vite M4x14mm | ||||
| 029 | 265099-4 | 0.83 | 1.01 | |
| Anello intermedio | ||||
| 030 | 345464-4 | 0.83 | 1.01 | |
| Chiavetta elastica 4 | ||||
| 031 | 254011-9 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 032 | 324489-1 | 4.08 | 4.98 | |
| Vite 5x16 | ||||
| 033 | 265180-1 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034 | 122895-2 | |||
| Anello O 4 | ||||
| 034A | 213009-5 | 0.83 | 1.01 | |
| Binnenflens 42mm | ||||
| 035 | 224415-9 | 3.35 | 4.09 | |
| Sluitmoer M14x45mm | ||||
| 036 | 224554-5 | 3.73 | 4.55 | |
| Vite in metallo 4x80mm | ||||
| 037 | 266623-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037-1 | 265B68-7 | |||
| TARGHETTA | ||||
| 038 | 865808-7 | 2.93 | 3.57 | |
| Vite di battitura Pt3x10 | ||||
| 039 | 266007-8 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 040 | 643760-7 | 3.22 | 3.93 | |
| Set di spazzole Cb-325 | ||||
| 041 | 194074-2 | 2.08 | 2.54 | |
| Supporto di distanza | ||||
| 042 | 418729-8 | 0.83 | 1.01 | |
| Interruttore | ||||
| 043 | 651947-7 | 2.80 | 3.42 | |
| Staffa di serraggio | ||||
| 044 | 687124-5 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 045 | 265A48-7 | 0.90 | 1.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045-1 | 265B67-9 | |||
| CONDENSATORE | ||||
| 046 | 638740-6 | 2.80 | 3.42 | |
| Passacavo 8-110 | ||||
| 047 | 682559-5 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 048 | 665383-1 | 10.81 | 13.19 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 049 | 419566-3 | 0.83 | 1.01 | |
| Casa del motore 9558Nb A | ||||
| 050 | 451125-7 | 8.46 | 10.32 | |
| Portaspazzole di Carbone | ||||
| 051 | 643760-7 | 3.22 | 3.93 | |
| Molla di compressione 4 | ||||
| 052 | 233121-5 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 053 | 418728-0 | 0.83 | 1.01 | |
| Coperchio di coda | ||||
| 054 | 418726-4 | 2.08 | 2.54 | |
| Vite di rubinetto 4x18 | ||||
| 055 | 265A48-7 | 0.90 | 1.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055-1 | 265B67-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 892295-7 | |||
