Qui troverai tutte le parti e i disegni disponibili di “Makita 9555NB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

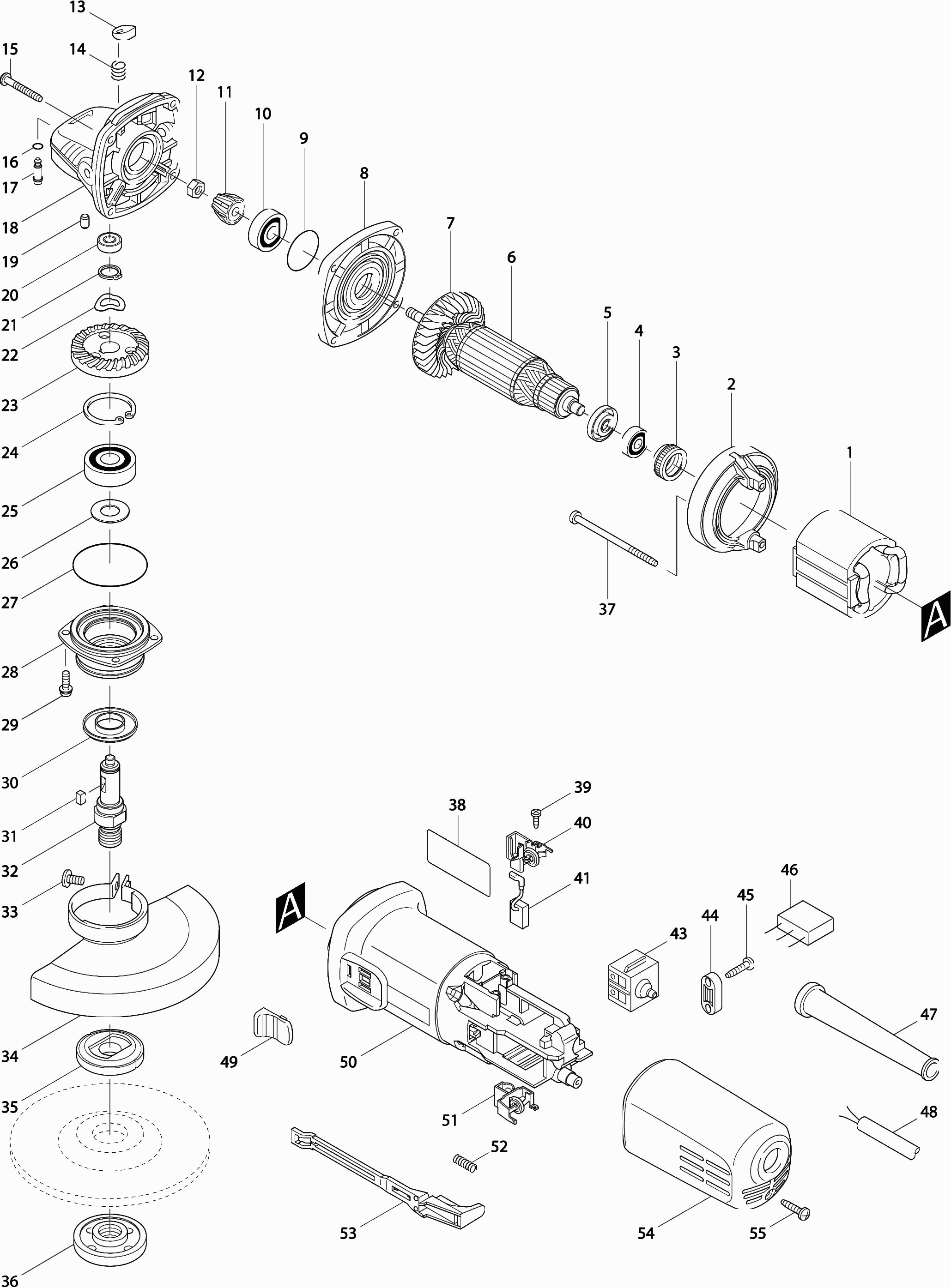

Disegni tecnici di Makita 9555NB
Elenco parti di Makita 9555NB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 9554Nb | ||||
| 001 | 621713-6 | 22.00 | 26.84 | |
| Piastra di separazione 9554NB A | ||||
| 002 | 457793-4 | 1.20 | 1.46 | |
| Anello intermedio 9554Nb A | ||||
| 003 | 422768-2 | 1.20 | 1.46 | |
| Cuscinetto a sfera 607Llb A | ||||
| 004 | 210169-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 681667-9 | |||
| Anello di isolamento | ||||
| 005-1 | 681636-0 | 1.20 | 1.46 | |
| Indotto | ||||
| 006 | 515619-7 | 24.20 | 29.52 | |
| GUARNIZIONE | ||||
| 007 | 240076-7 | 1.20 | 1.46 | |
| Coperchio interno | ||||
| 008 | 317821-6 | 3.60 | 4.39 | |
| Anello-O 26 | ||||
| 009 | 213407-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 629llb | ||||
| 010 | 210042-8 | 2.40 | 2.93 | |
| Cuscinetto a sfere 629llb | ||||
| 010-2 | 210042-8 | 2.40 | 2.93 | |
| INGRANAGGIO 10 9554NB A | ||||
| 011 | 227464-5 | 3.60 | 4.39 | |
| Dado M6 | ||||
| 012 | 252186-8 | 1.00 | 1.22 | |
| Cappuccio del perno di blocco | ||||
| 013 | 417771-6 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 014 | 233376-2 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 015 | 265B70-0 | 1.00 | 1.22 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 015-1 | 265B70-0 | 1.00 | 1.22 | |
| Vite a taglio Pt4x30 | ||||
| 015-1 | 266050-7 | 1.00 | 1.22 | |
| Anello O 4 | ||||
| 016 | 213032-0 | 1.00 | 1.22 | |
| Perno del Colletto 4 | ||||
| 017 | 256486-8 | 1.00 | 1.22 | |
| Assemblaggio del cambio (13 a 19) | ||||
| 018 | 141469-0 | 14.30 | 17.45 | |
| Spillo in Gomma 4 | ||||
| 019 | 263002-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 020 | 210026-6 | 2.40 | 2.93 | |
| Rondella di bloccaggio S-12 | ||||
| 021 | 961052-5 | 1.00 | 1.22 | |
| Rondella elastica 12 | ||||
| 022 | 267794-2 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 023 | 227542-1 | |||
| INGRANAGGIO 37 9554NB A | ||||
| 023-1 | 227505-7 | 3.60 | 4.39 | |
| Anello di bloccaggio r-32 | ||||
| 024 | 962151-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 025 | 211129-9 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 267238-2 | |||
| O-Anello 45 | ||||
| 027 | 213622-9 | 1.00 | 1.22 | |
| casa del cuscinetto >2009 | ||||
| 028-1 | 318331-6 | 3.60 | 4.39 | |
| Alloggiamento del cuscinetto < 2009 | ||||
| 028A | 317819-3 | 3.60 | 4.39 | |
| casa del cuscinetto >2009 | ||||
| 028B | 318331-6 | 3.60 | 4.39 | |
| Vite M4x14mm | ||||
| 029 | 265099-4 | 1.00 | 1.22 | |
| Anello intermedio | ||||
| 030 | 345464-4 | 1.00 | 1.22 | |
| Chiavetta elastica 4 | ||||
| 031 | 254011-9 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 032 | 324489-1 | 4.80 | 5.86 | |
| BARRA TOMMY | ||||
| 032-1 | 324489-1 | 4.80 | 5.86 | |
| Vite 5x16 | ||||
| 033-1 | 265180-1 | 1.00 | 1.22 | |
| Vite 5x14 | ||||
| 033A | 265103-9 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 033B | 265180-1 | 1.00 | 1.22 | |
| Anello O 4 | ||||
| 033B1 | 213009-5 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 034A | 125268-8 | |||
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 034B | 141P36-7 | 7.00 | 8.54 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 035 | 224415-9 | 3.00 | 3.66 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 036 | 224554-5 | 3.00 | 3.66 | |
| Vite di taglio 4x70 | ||||
| 037 | 266325-4 | 1.00 | 1.22 | |
| Vite di taglio 4x70 | ||||
| 037-1 | 266325-4 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 038 | 861248-7 | 2.71 | 3.31 | |
| Vite di battitura Pt3x10 | ||||
| 039 | 266007-8 | 1.00 | 1.22 | |
| Portaspazzole di Carbone | ||||
| 040 | 643760-7 | 3.60 | 4.39 | |
| Set di spazzole Cb-325 | ||||
| 041 | 194074-2 | 2.40 | 2.93 | |
| Interruttore | ||||
| 043 | 651947-7 | 3.60 | 4.39 | |
| Staffa di serraggio | ||||
| 044 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 044-1 | 687124-5 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 045 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 045-1 | 265B67-9 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 045-1 | 265A48-7 | 1.00 | 1.22 | |
| CONDENSATORE | ||||
| 046 | 638740-6 | 3.60 | 4.39 | |
| CONDENSATORE | ||||
| 046-1 | 638740-6 | 3.60 | 4.39 | |
| Passacavo 8-110 | ||||
| 047 | 682559-5 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 048 | 665383-1 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048-1 | 665394-6 | |||
| Pulsante rotante ABB OHYS2AJ | ||||
| 049 | 419566-3 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 049-1 | 419566-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 418794-7 | |||
| Custodia del motore | ||||
| 050-1 | 451126-5 | 8.40 | 10.25 | |
| Custodia del motore | ||||
| 050-2 | 451126-5 | 8.40 | 10.25 | |
| Portaspazzole di Carbone | ||||
| 051 | 643760-7 | 3.60 | 4.39 | |
| Molla di compressione 4 | ||||
| 052 | 233121-5 | 1.00 | 1.22 | |
| Asta del cambio | ||||
| 053 | 418796-3 | 1.00 | 1.22 | |
| Coperchio di coda | ||||
| 054 | 418726-4 | 2.40 | 2.93 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 055 | 265B67-9 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 055-1 | 265B67-9 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 055-1 | 265A48-7 | 1.00 | 1.22 | |
| Vite di battitura Pt3x10 | ||||
| 0398 | 266007-8 | 1.00 | 1.22 | |
