Qui troverai tutte le parti e i disegni disponibili di “Makita 9542”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

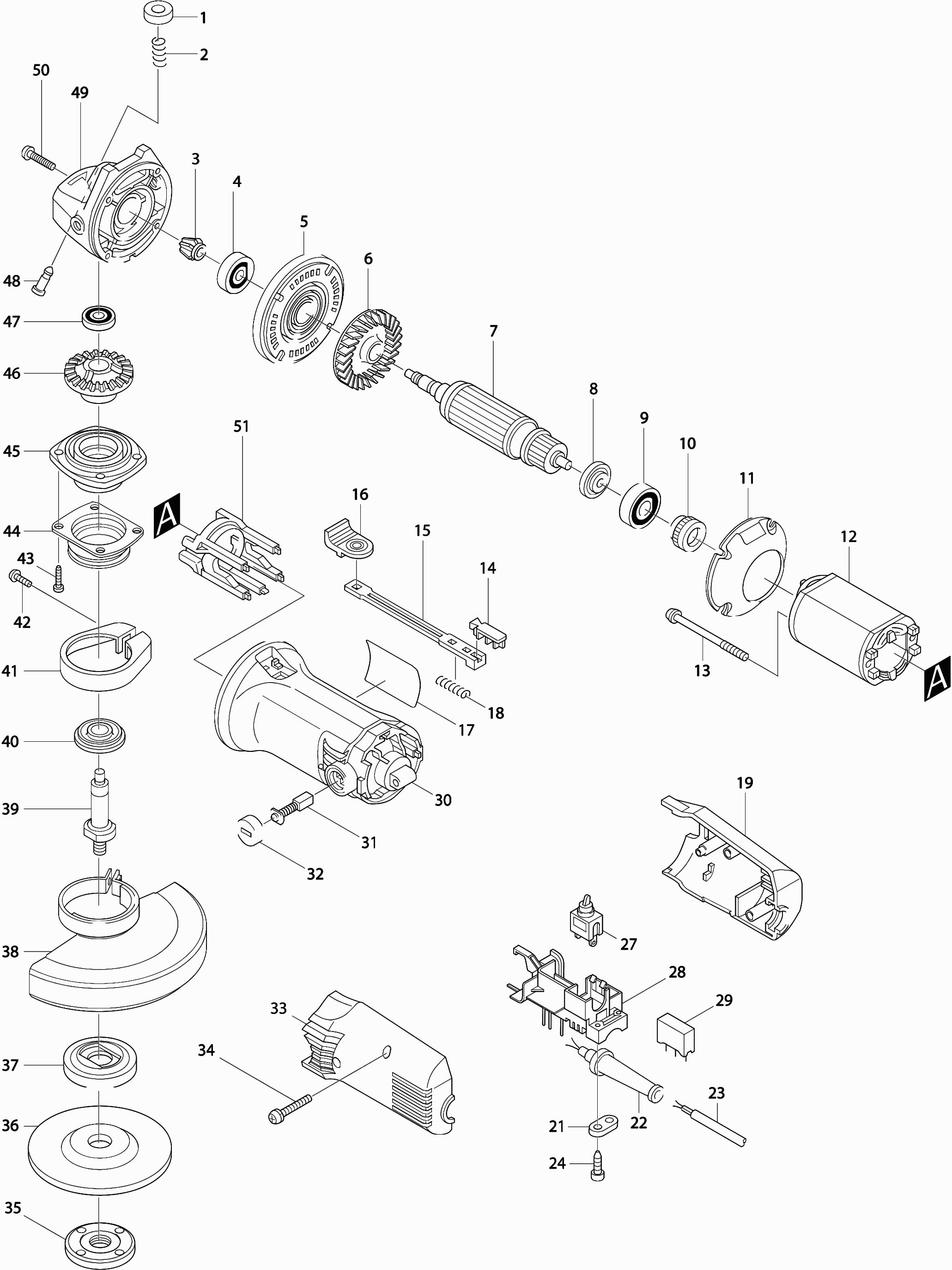

Disegni tecnici di Makita 9542
Elenco parti di Makita 9542
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pulsante AGC 18 | ||||
| 001 | 415301-7 | 6.00 | 7.32 | |
| Molla di compressione 8 | ||||
| 002 | 233376-2 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 003 | 226712-9 | 24.20 | 29.52 | |
| Cuscinetto a sfere 629llb | ||||
| 004 | 210042-8 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 005 | 415302-5 | |||
| Ventilatore 57 | ||||
| 006 | 241867-9 | 6.00 | 7.32 | |
| Non più disponibile, nessuna sostituzione | ||||
| 007 | 517053-7 | |||
| Anello di isolamento | ||||
| 008 | 681632-8 | 2.40 | 2.93 | |
| Cuscinetto a sfera 607llb | ||||
| 009 | 211021-9 | 4.80 | 5.86 | |
| Anello di Gomma per Cuscinetto | ||||
| 010 | 421479-6 | 4.80 | 5.86 | |
| Piastra Intermedia | ||||
| 011 | 415296-4 | 3.60 | 4.39 | |
| CAMPO | ||||
| 012 | 633248-5 | 16.50 | 20.13 | |
| Vite di battitura Pt4x70 | ||||
| 013 | 266004-4 | 1.20 | 1.46 | |
| Maniglia dell'interruttore | ||||
| 014 | 415305-9 | 1.20 | 1.46 | |
| Asta di controllo | ||||
| 015 | 415304-1 | 2.40 | 2.93 | |
| Bottone dell'interruttore | ||||
| 016 | 415303-3 | 1.20 | 1.46 | |
| Molla di compressione 4 | ||||
| 018 | 233071-4 | 1.00 | 1.22 | |
| Carcasa Posteriore L + R | ||||
| 019 | 182705-5 | 11.00 | 13.42 | |
| Staffa di serraggio | ||||
| 021 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 021 | 687124-5 | 1.00 | 1.22 | |
| Passacavo 8-85 | ||||
| 022 | 682502-4 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 023 | 665383-1 | 10.80 | 13.18 | |
| Vite di rubinetto 4x18 | ||||
| 024 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio di connessione 9541-9542 * | ||||
| 025 | 655206-1 | 1.20 | 1.46 | |
| Casa di connessione 9541-9542 * | ||||
| 026 | 655205-3 | 1.20 | 1.46 | |
| Interruttore Sw-126 A | ||||
| 027 | 651069-3 | 8.40 | 10.25 | |
| Portante 9541/42 A | ||||
| 028A | 687073-6 | 3.60 | 4.39 | |
| Molla 9542 * | ||||
| 028B | 654133-9 | 2.40 | 2.93 | |
| Blocco terminale | ||||
| 028C | 654531-7 | 2.10 | 2.56 | |
| SPINOTTO | ||||
| 028D | 654164-8 | 1.00 | 1.22 | |
| SPINOTTO | ||||
| 028E | 654164-8 | 1.00 | 1.22 | |
| CONDENSATORE | ||||
| 028F | 645253-0 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 030 | 183555-1 | |||
| Set spazzole di carbonio Cb-302 | ||||
| 031 | 191959-3 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 032 | 643753-4 | |||
| Carcasa Posteriore L + R | ||||
| 033 | 182705-5 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034 | 265999-8 | |||
| CAPPUCCIO PROTETTIVO | ||||
| 038 | 165055-3 | 6.00 | 7.32 | |
| Albero 9541-9542 * | ||||
| 039 | 322606-7 | 13.20 | 16.10 | |
| Anello di labirinto | ||||
| 040 | 415300-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 415320-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 251391-4 | |||
| Vite autofilettante Ct 4x16 | ||||
| 043 | 266034-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 344053-2 | |||
| Alloggiamento del cuscinetto | ||||
| 045 | 161120-6 | 16.50 | 20.13 | |
| Ingranaggio 38 | ||||
| 046 | 226713-7 | 15.40 | 18.79 | |
| Cuscinetto a sfera 607llb | ||||
| 047 | 211021-9 | 4.80 | 5.86 | |
| Penna 5 | ||||
| 048 | 256435-5 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 316500-3 | |||
| Vite auto-filettante Pt 5x30 | ||||
| 050 | 266173-1 | 1.00 | 1.22 | |
| BLOCCO TERMINALE | ||||
| 051 | 632454-9 | 8.40 | 10.25 | |
